727242 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für SAMSUNG Galaxy XCover 5, Ladung über USB-C Anschluss, mit Molex Stecker für den festen Einbau im KFZ / LKW

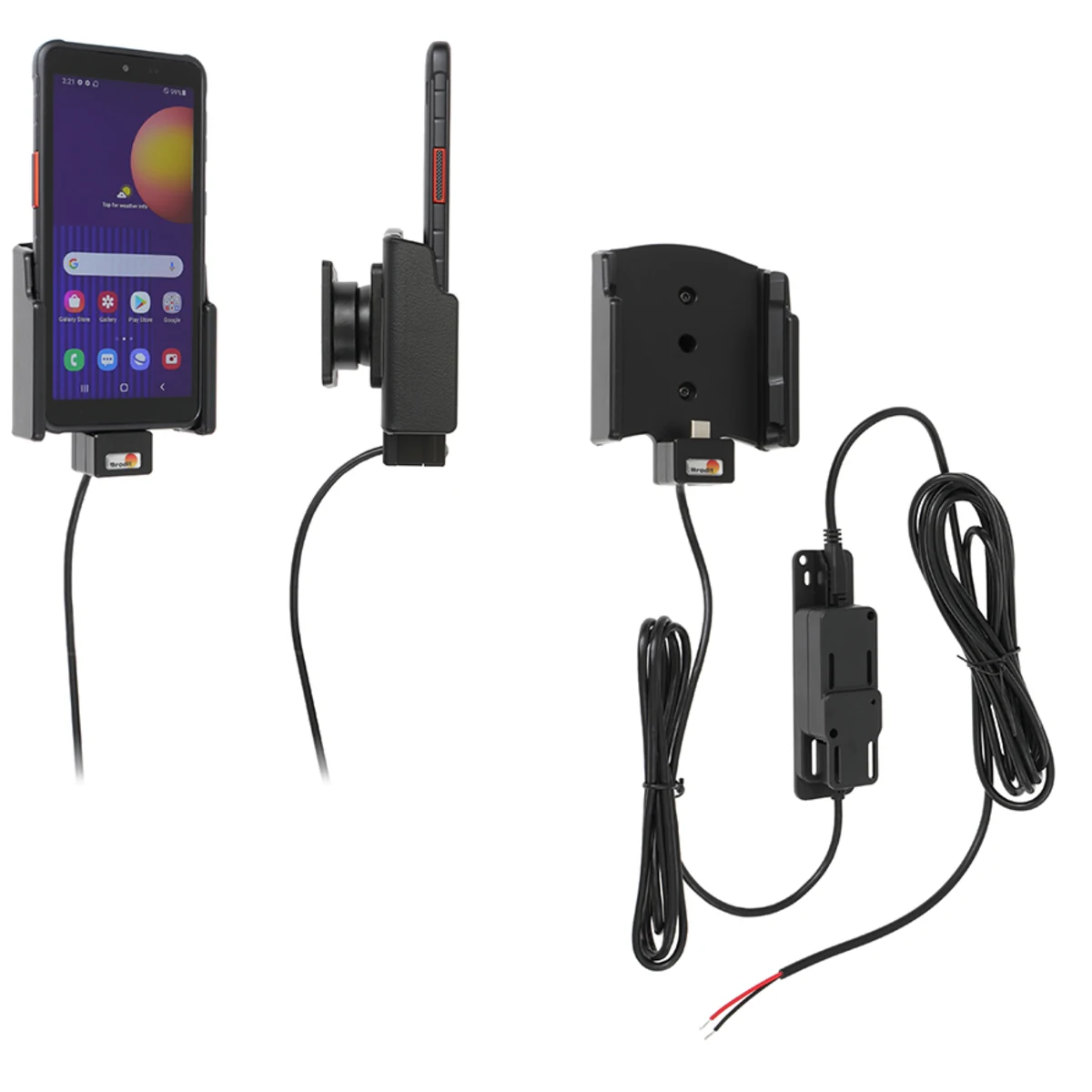

Brodit 727242, Halter mit Festanschluss (12/24V, 2A), passend für SAMSUNG Galaxy XCover 5

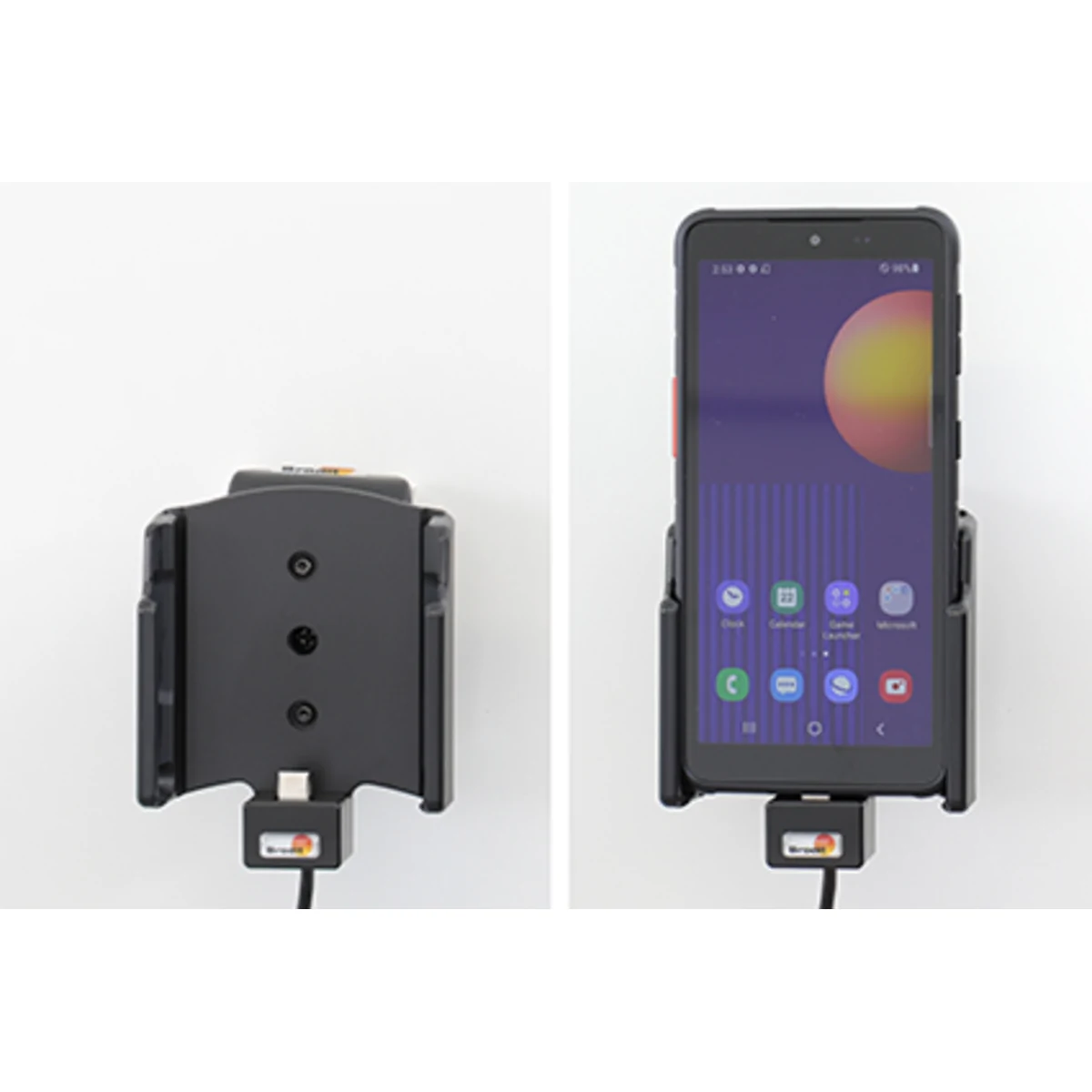

Die fest montierte Halter-Lösung von Brodit für die Ladung Ihres Galaxy XCover 5 im Auto oder LKW. Ihr Galaxy XCover 5 lässt sich ganz einfach mit einer Hand in den Brodit Halter einschieben und auch wieder entnehmen. Durch das einstellbare Kugelgelenk ist das Display Ihres Galaxy XCover 5 immer optimal ablesbar.

Wer sein Galaxy XCover 5 unterwegs als Navigationsgerät oder zum Telefonieren nutzt, möchte es sicher untergebracht und ständig mit Strom versorgt wissen. Genau dafür ist dieser Halter gedacht: Er hält Ihr SAMSUNG Galaxy XCover 5 passgenau an einem festen Platz im Fahrzeug und lädt es über den fest angeschlossenen Stromanschluss. Lose Kabel und das Suchen nach einem Ablageplatz entfallen.

Alle Vorteile auf einen Blick

• Die Galaxy XCover 5 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr SAMSUNG Galaxy XCover 5 konstruiert
• Einschieben und Entnehmen des Galaxy XCover 5 mit nur einer Hand
• Die Montageplatte des Galaxy XCover 5 Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des Galaxy XCover 5
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr Galaxy XCover 5 mit dem passenden Ladestrom
• Einsetzbar im Auto und im LKW, Ladestrom: 2A

Hinweise zu Montage und Nutzung

• Sie können den Halter wahlweise auf einem Brodit ProClip oder direkt am Armaturenbrett befestigen. Mit den mitgelieferten 4 Schrauben wird die Montageplatte (ca. 50 x 42 mm Montagefläche) befestigt.
• Über das einstellbare Kugelgelenk richten Sie den Halter so aus, dass das Display Ihres Galaxy XCover 5 gut ablesbar ist.
• Der Stromanschluss erfolgt über das beiliegende Anschlusskabel mit Molex-Adapter. Das Kabel hat offene Enden: rot für 12/24 Volt, schwarz für Masse. Wenn Sie sich bei der Verkabelung nicht sicher sind, lassen Sie den Anschluss am besten von einer Fachwerkstatt vornehmen.

Empfohlenes Zubehör zur Befestigung des aktiven SAMSUNG Galaxy XCover 5 Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit 727242, aktive Ladehalterung für SAMSUNG Galaxy XCover 5, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Der Galaxy XCover 5 Brodit Halter wird immer ohne ein eventuell abgebildetes SAMSUNG Galaxy XCover 5 oder sonstiges Sonderzubehör geliefert!

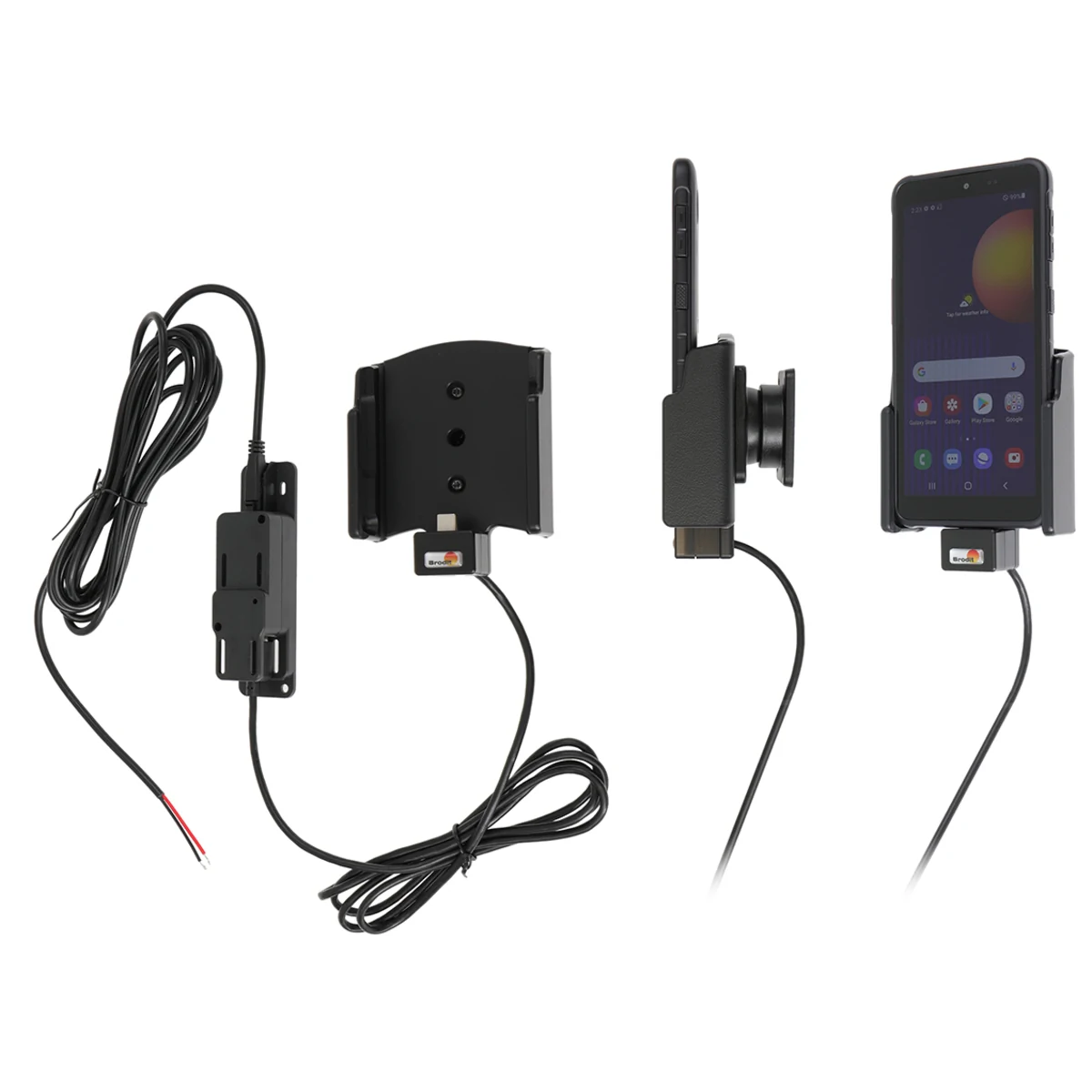

Die Ladung des Galaxy XCover 5 erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 727242 passt nur für das SAMSUNG Galaxy XCover 5 OHNE HÜLLE ✔

Der Brodit-Artikel 727242 ist zu 100% passgenau für Ihr SAMSUNG Galaxy XCover 5 konstruiert worden! Deshalb passt das SAMSUNG Galaxy XCover 5 nur ohne Tasche oder Hülle in diesen Halter!

---

Brodit 727242 Aktiv Halterung für eine feste Installation Samsung Galaxy XCover 5 – Hersteller Infos, technische Daten und wichtige Hinweise

---

Brodit 727242 Aktiv Halterung für eine feste Installation Samsung Galaxy XCover 5
Mit USB-A Kabel. 2 USB-A Anschlussen: QC 3.0A + 2.4A. Mit Kugelgelenk. 12 + 24 Volt.

• Brodit-Nr.:  727242
• Produkt:  Aktiv Halterung für eine feste Installation
• Warengruppe:  Smartphone
• Hergestellt für:  Samsung Galaxy XCover 5
• Passende Länder:  Australien, USA, Deutschland / Österreich / Europa, UK / United Kingdom
• Länge / Höhe:  96 mm
• Breite:  77 mm
• Tiefe:  54 mm
• Volumen:  399 cm³
• Artikel-Gewicht:  254 Gramm

---

Der Brodit Halter 727242 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy XCover 5	Mit USB-A Kabel. 2 USB-A Anschlussen: QC 3.0A + 2.4A. Mit Kugelgelenk. 12 + 24 Volt.

Montageanleitung für Samsung Brodit Halterung 727242 anzeigen

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

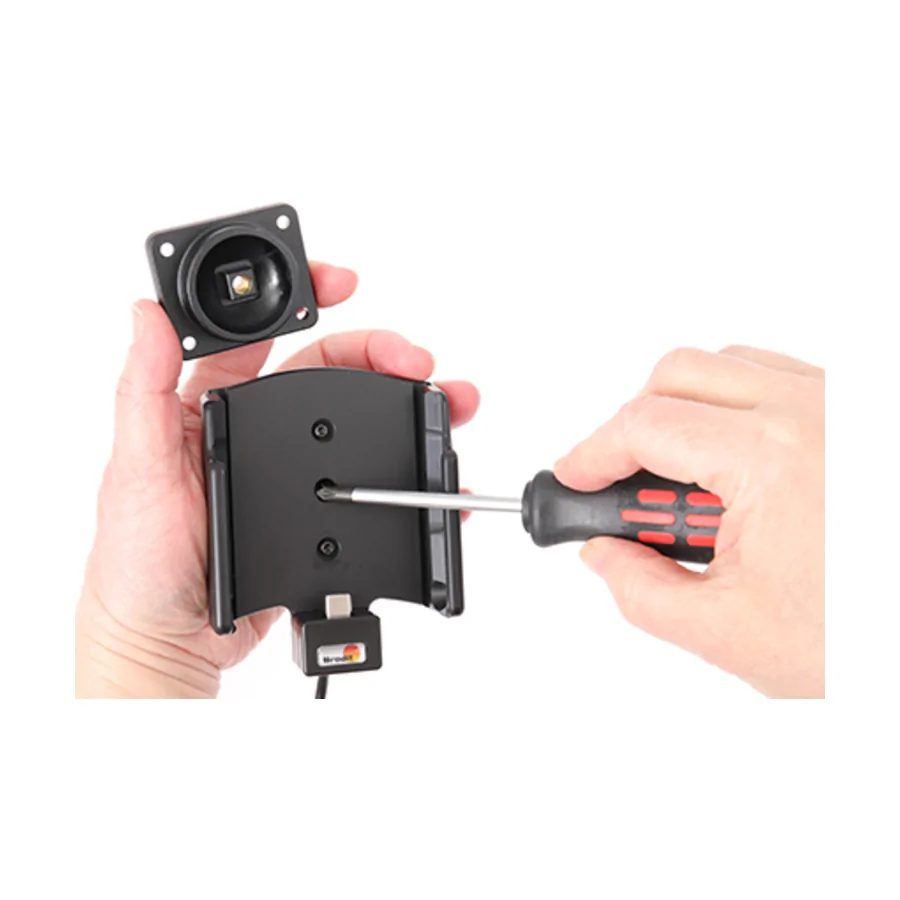

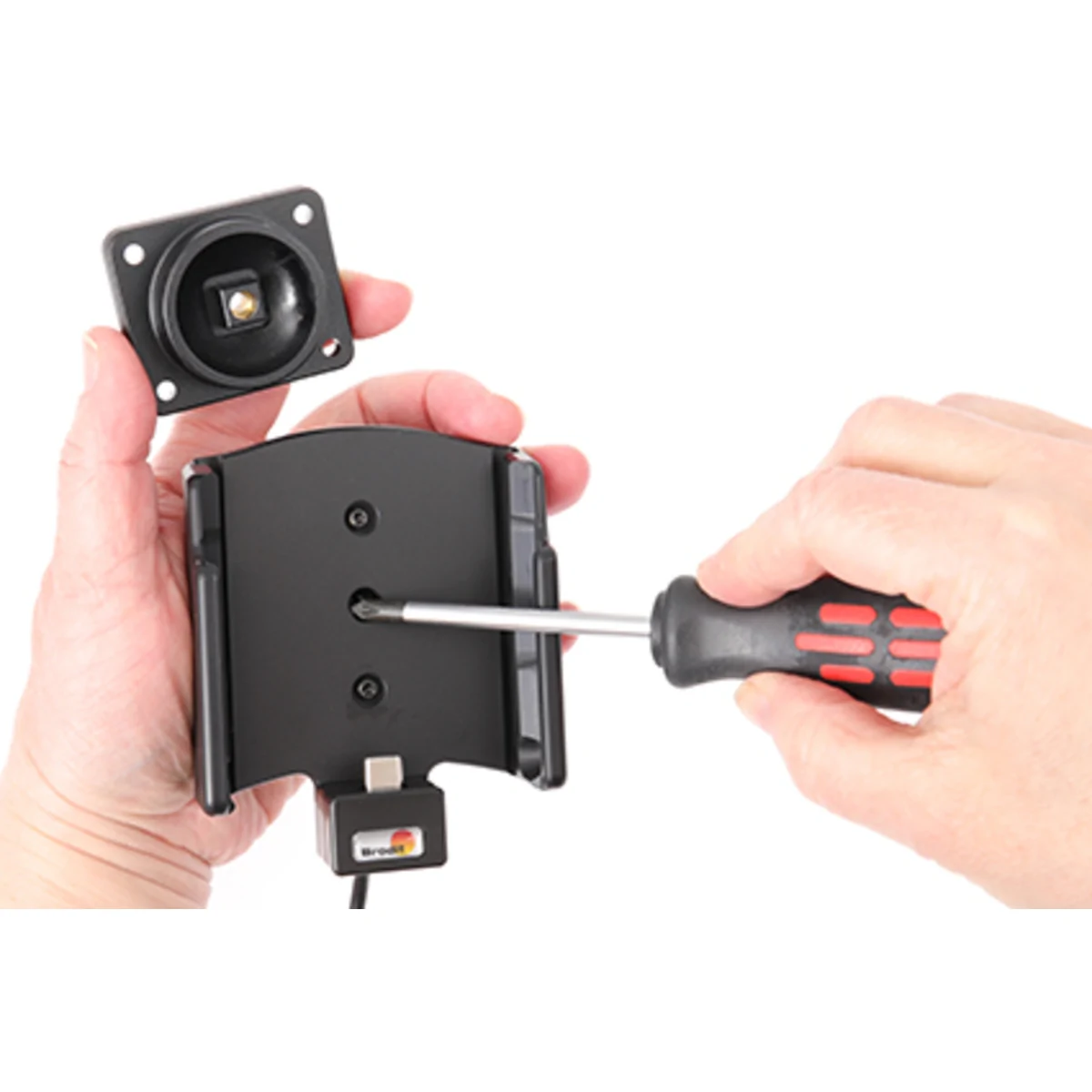

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

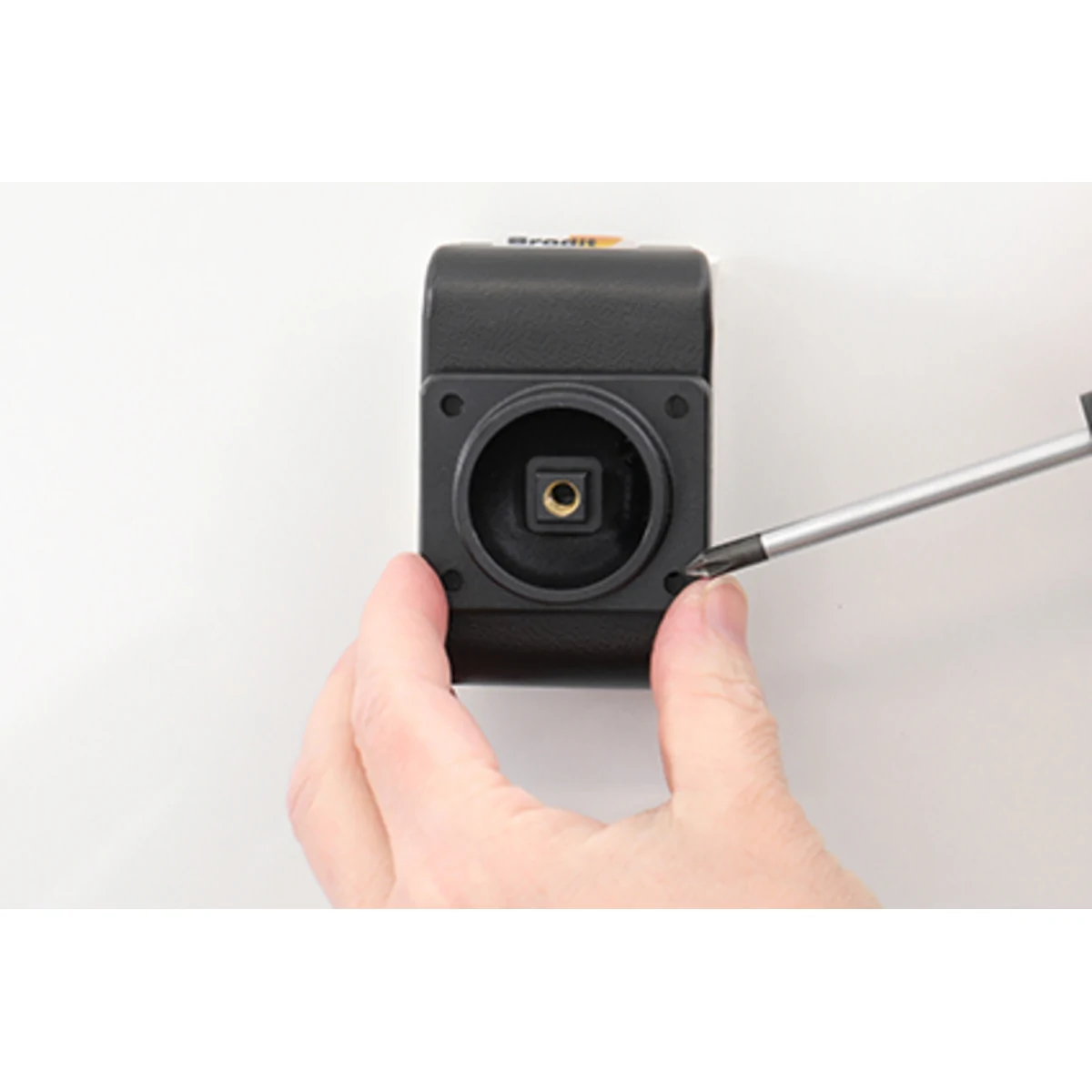

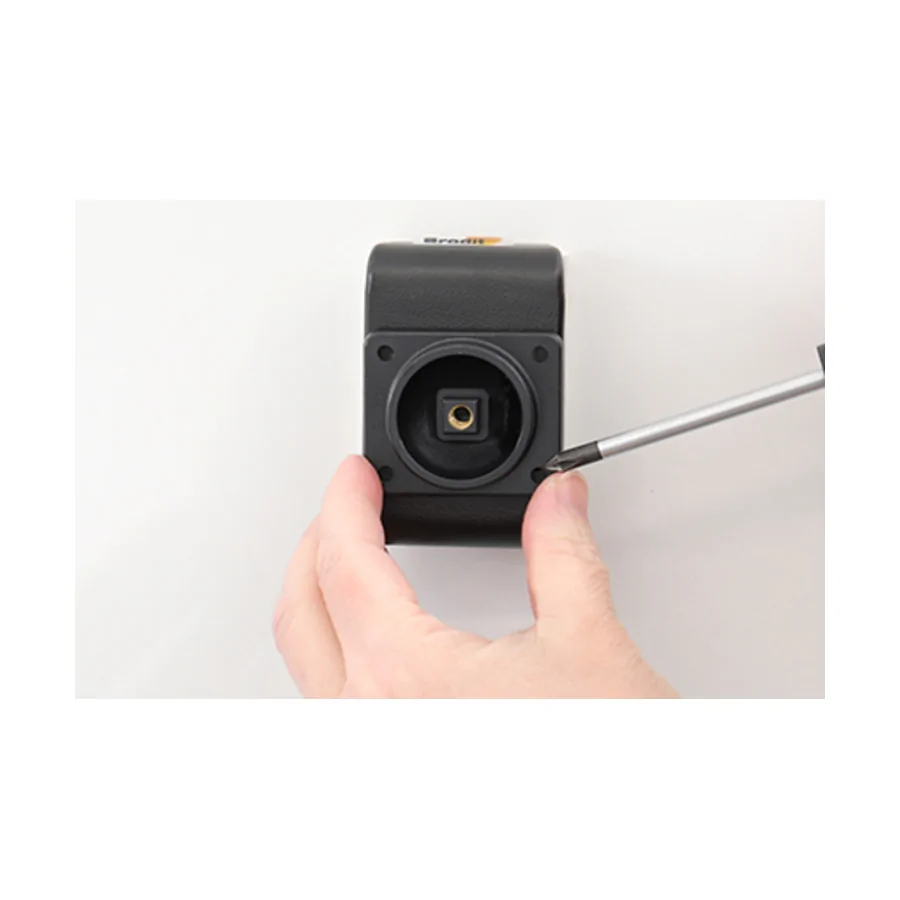

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben.

---

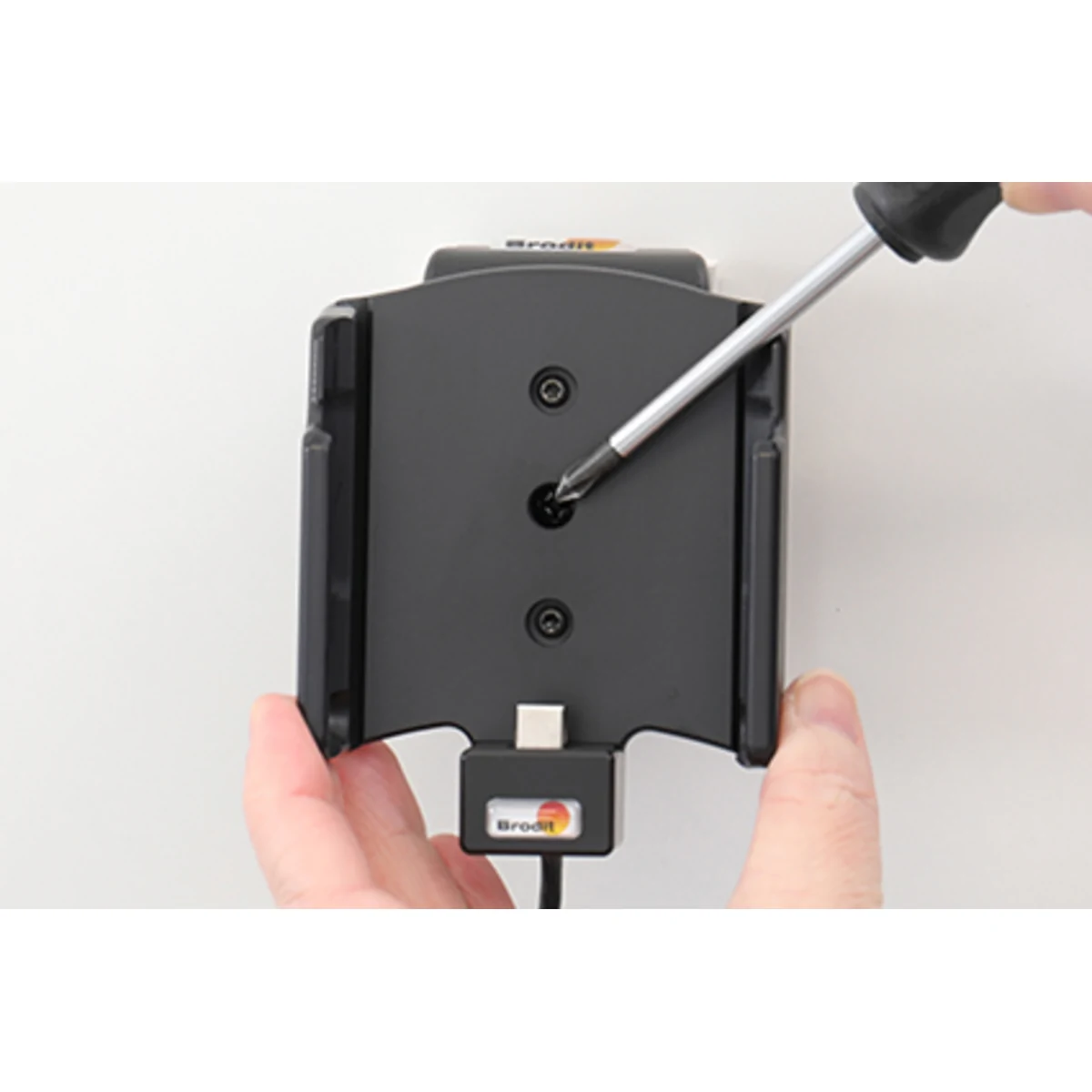

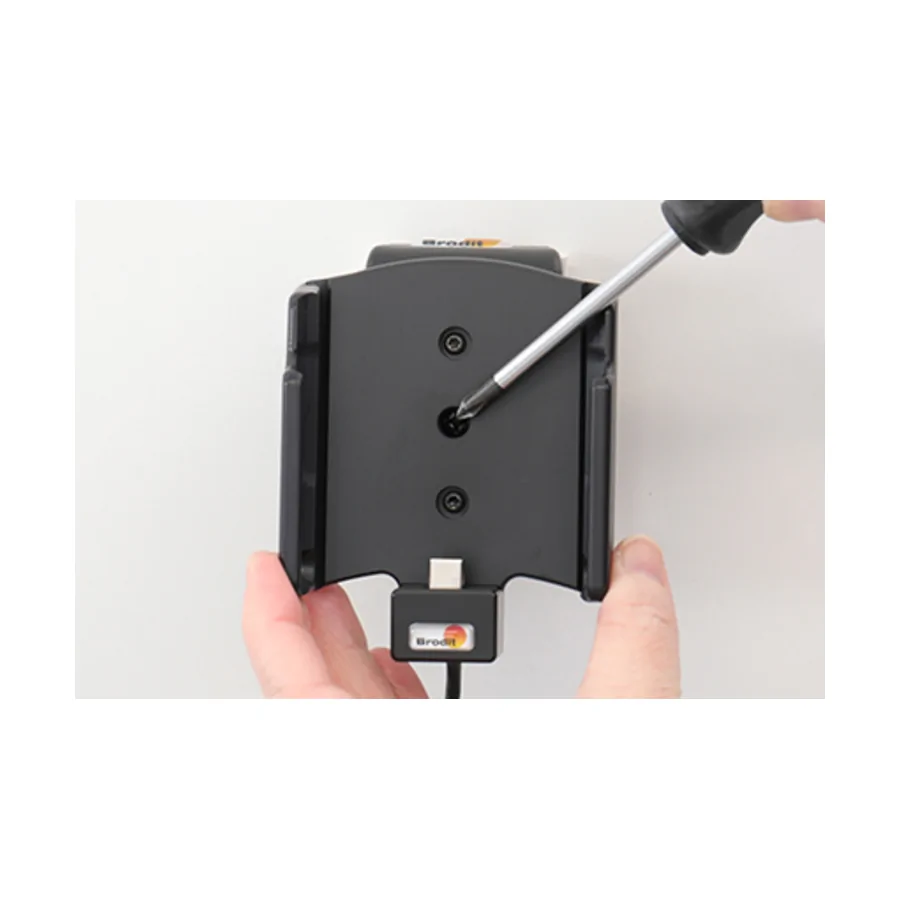

Schritt 3: Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen, so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

Die Halterung ist montiert.

---
