713238 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für CIPHERLAB RS35, mit Molex Stecker für den festen Einbau im KFZ / LKW

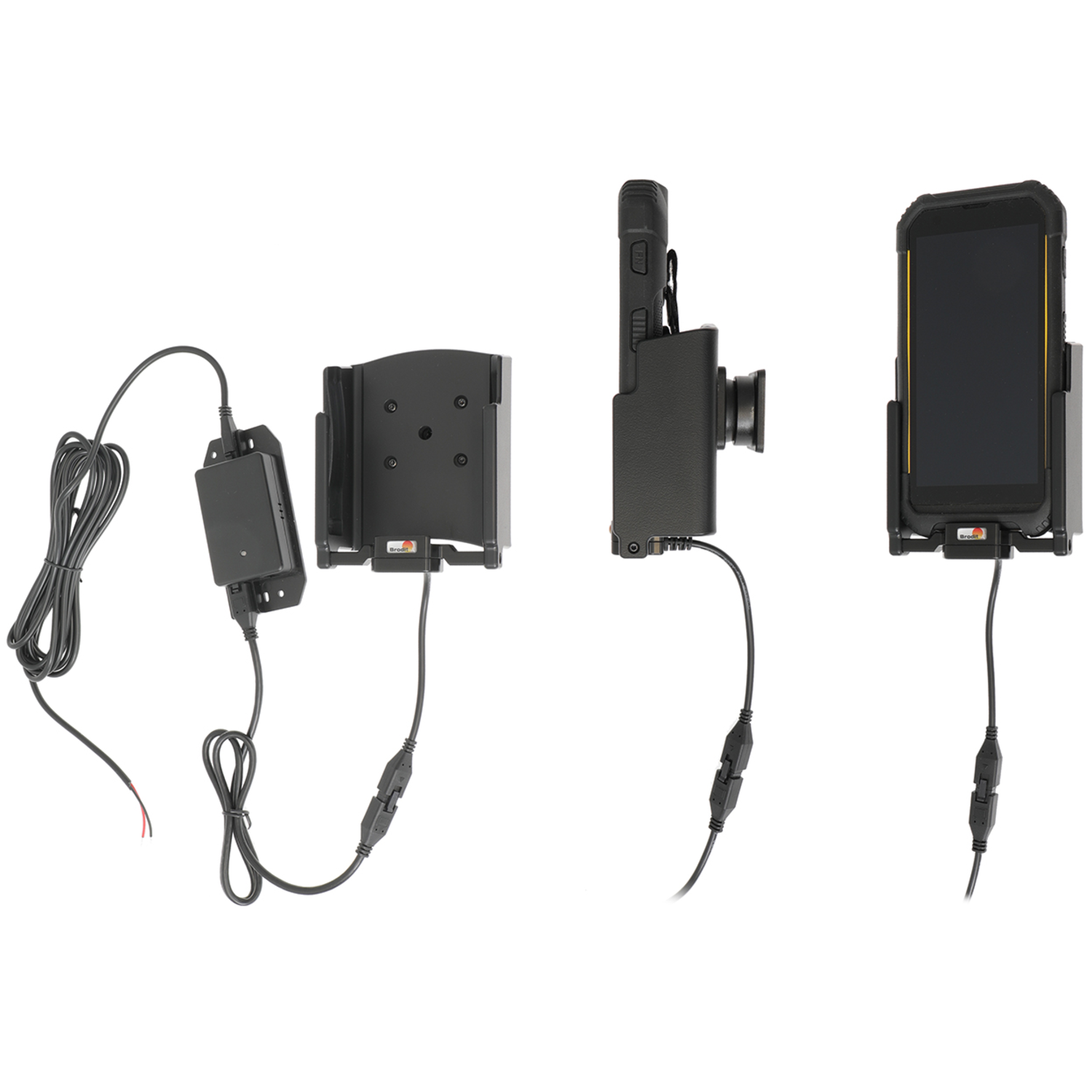

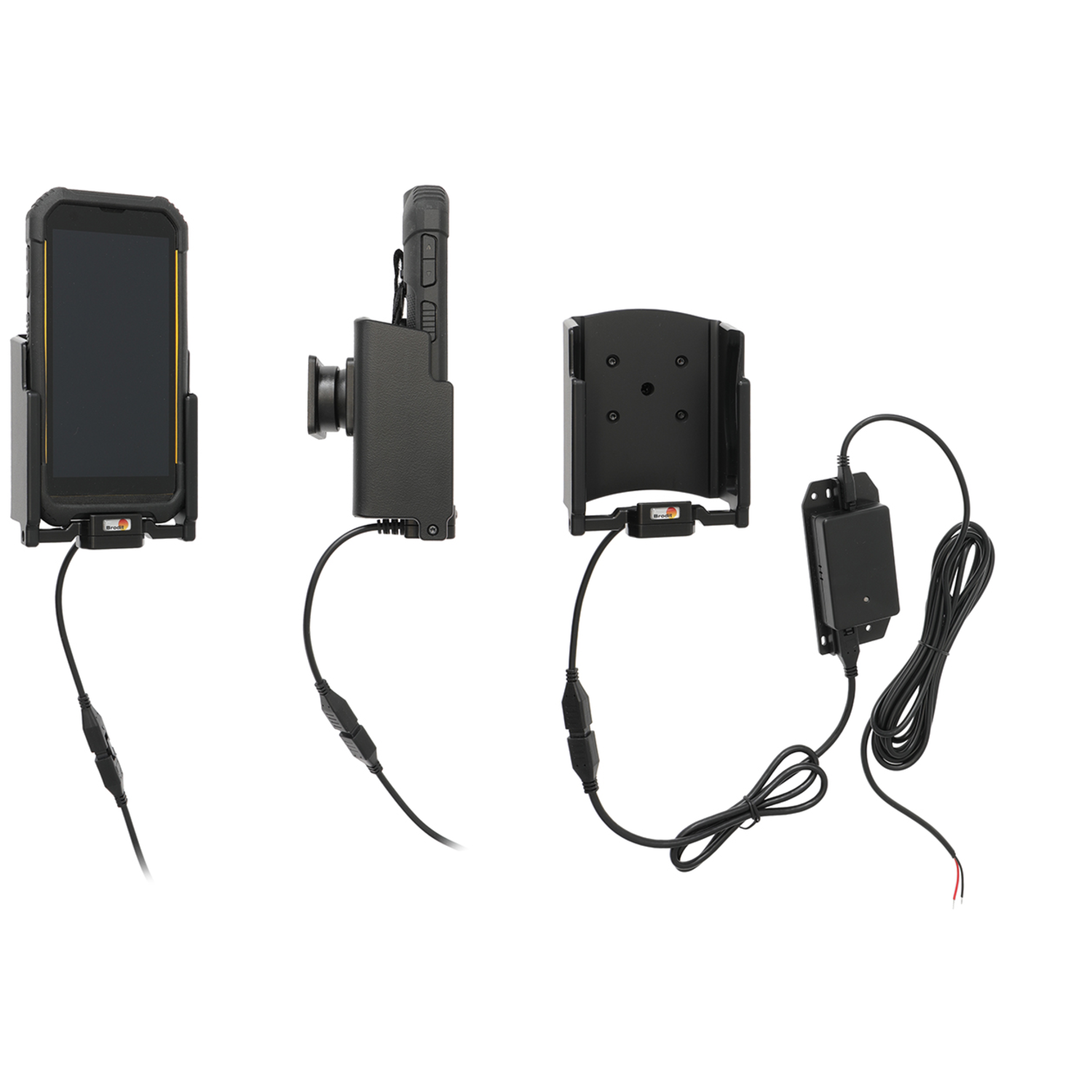

Brodit 713238, Halter mit Festanschluss (12/24V, 2A), passend für CIPHERLAB RS35

• Die RS35 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr CIPHERLAB RS35 konstruiert
• Die Montageplatte des RS35 Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des RS35
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr RS35 mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven CIPHERLAB RS35 Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit 713238, aktive Ladehalterung für CIPHERLAB RS35, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des RS35 erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713238 Aktiv Halterung für eine feste Installation CipherLab RS35 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713238 Aktiv Halterung für eine feste Installation CipherLab RS35
Mit Kugelgelenk. 3A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss. Für Geräte mit CipherLab Originalschale Rubber Boot PRS3500X01511, mit Handschlaufe.

• Brodit-Nr.:   713238
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Computer
• Passt für:   CipherLab RS35
• Passende Länder:   UK / United Kingdom, Deutschland / Österreich / Europa, USA, Australien
• Länge / Höhe:   117 mm
• Breite:   91 mm
• Tiefe:   76 mm
• Volumen:   809 cm³
• Artikel-Gewicht:   325 Gramm

---

Konfigurator mit CipherLab RS36 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 713238 ist passend für:

Hersteller	Modell	Sonstige Infos
CipherLab	RS36	Mit Kugelgelenk. 3A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss. Für Geräte mit CipherLab Originalschale Rubber Boot PRS3500X01511, mit Handschlaufe. (1)
CipherLab	RS35	Siehe (1)

Montageanleitung Brodit 713238

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

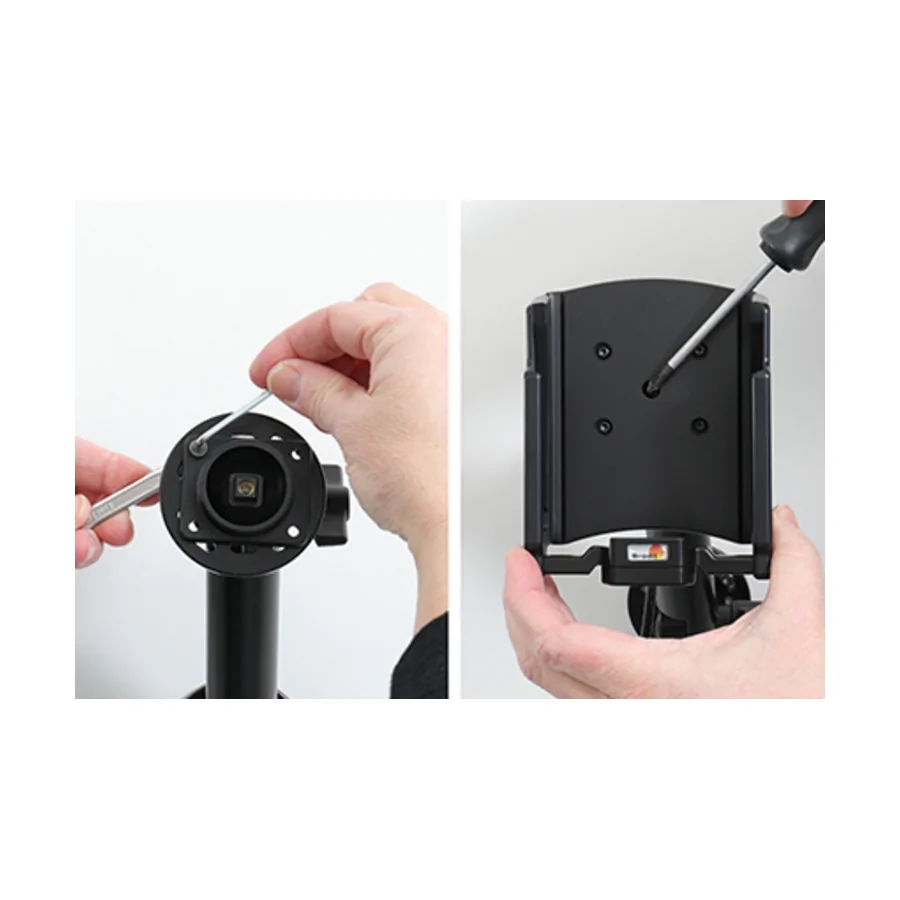

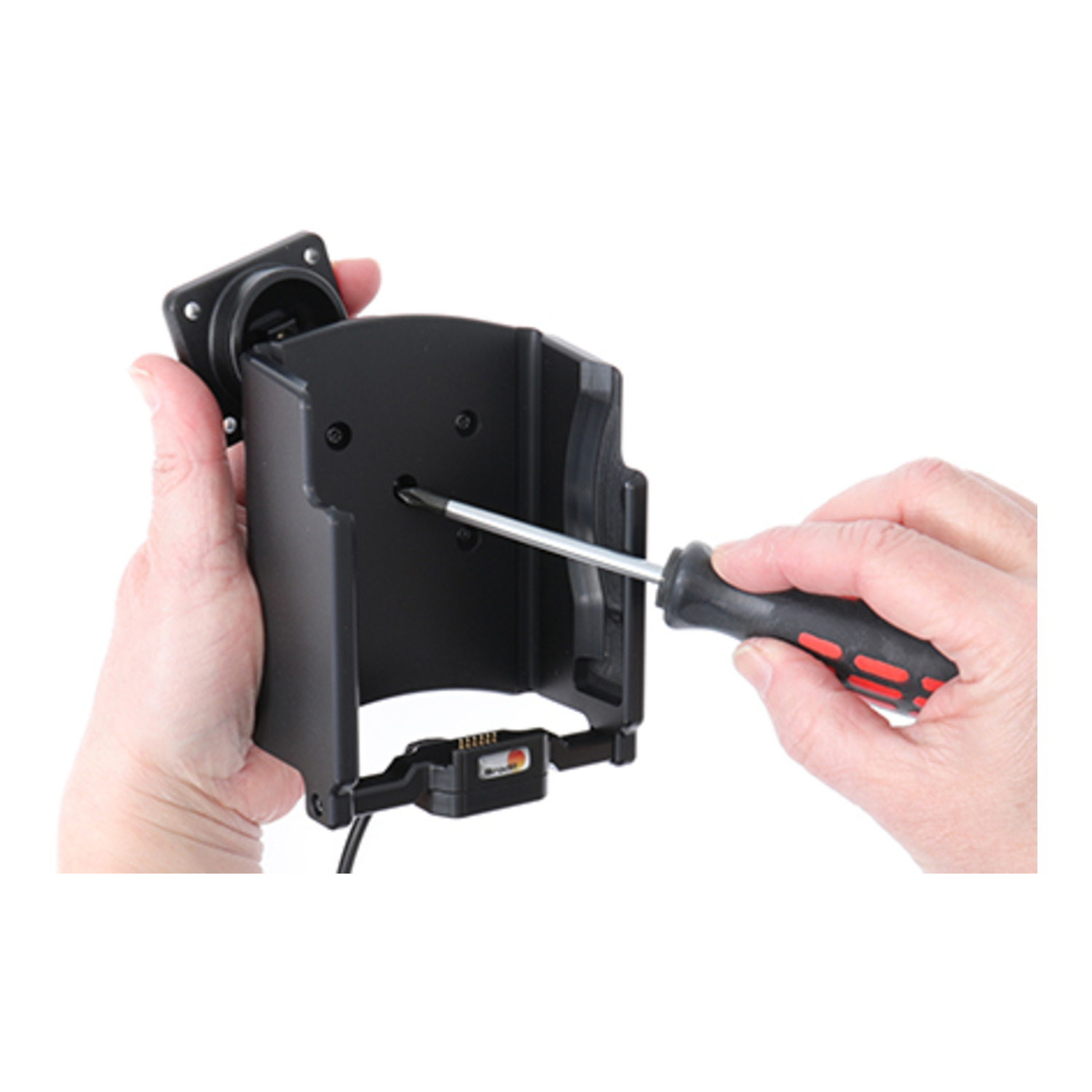

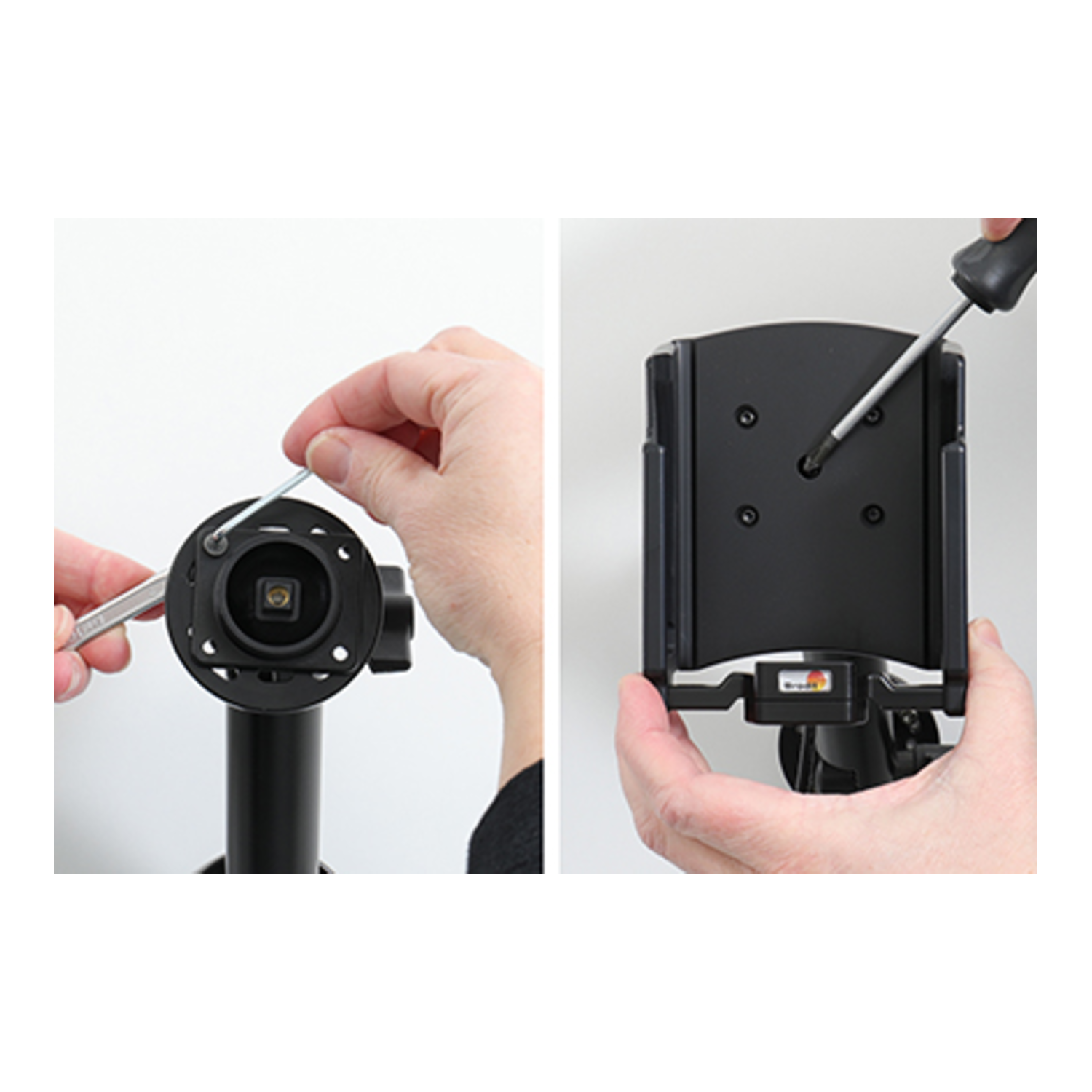

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen, so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

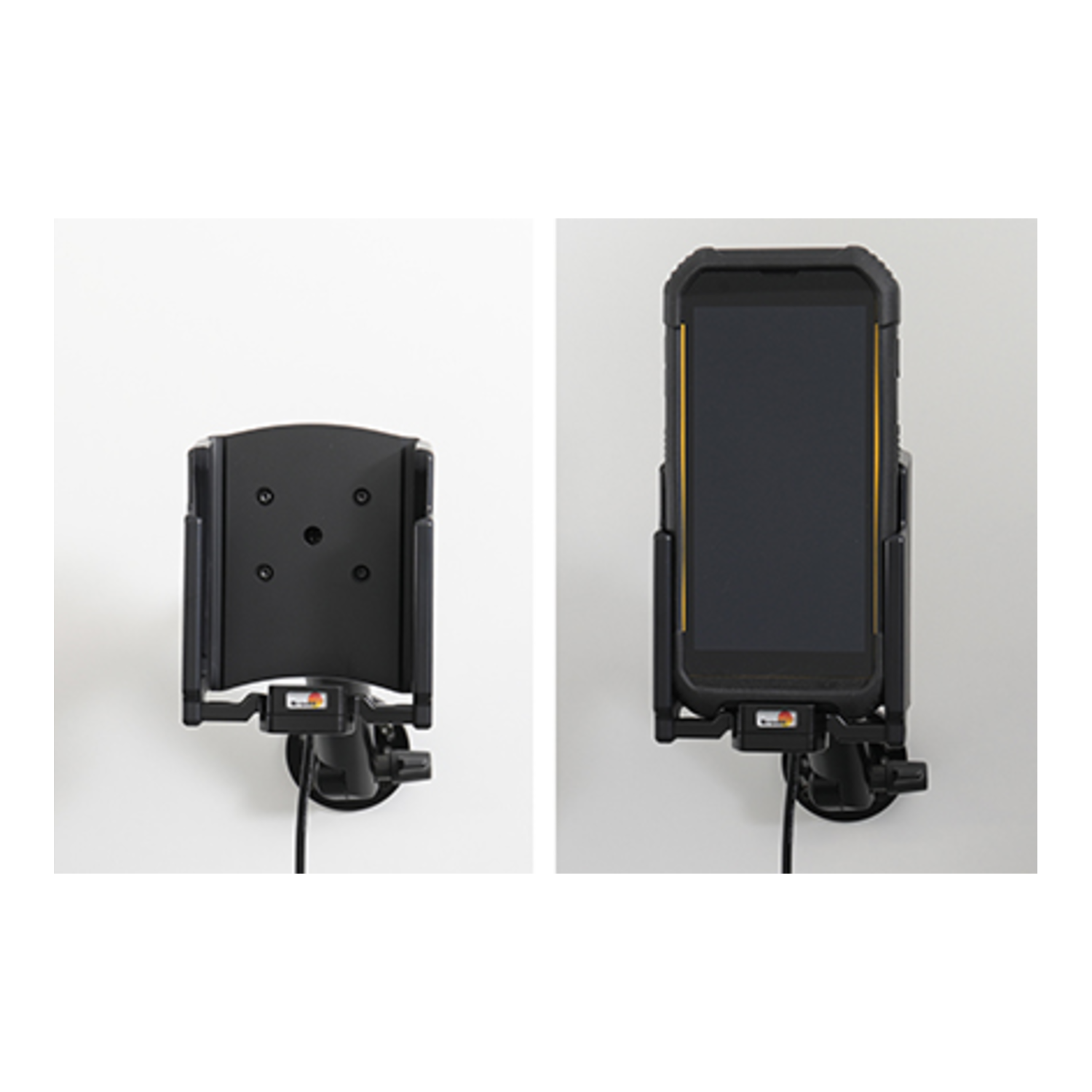

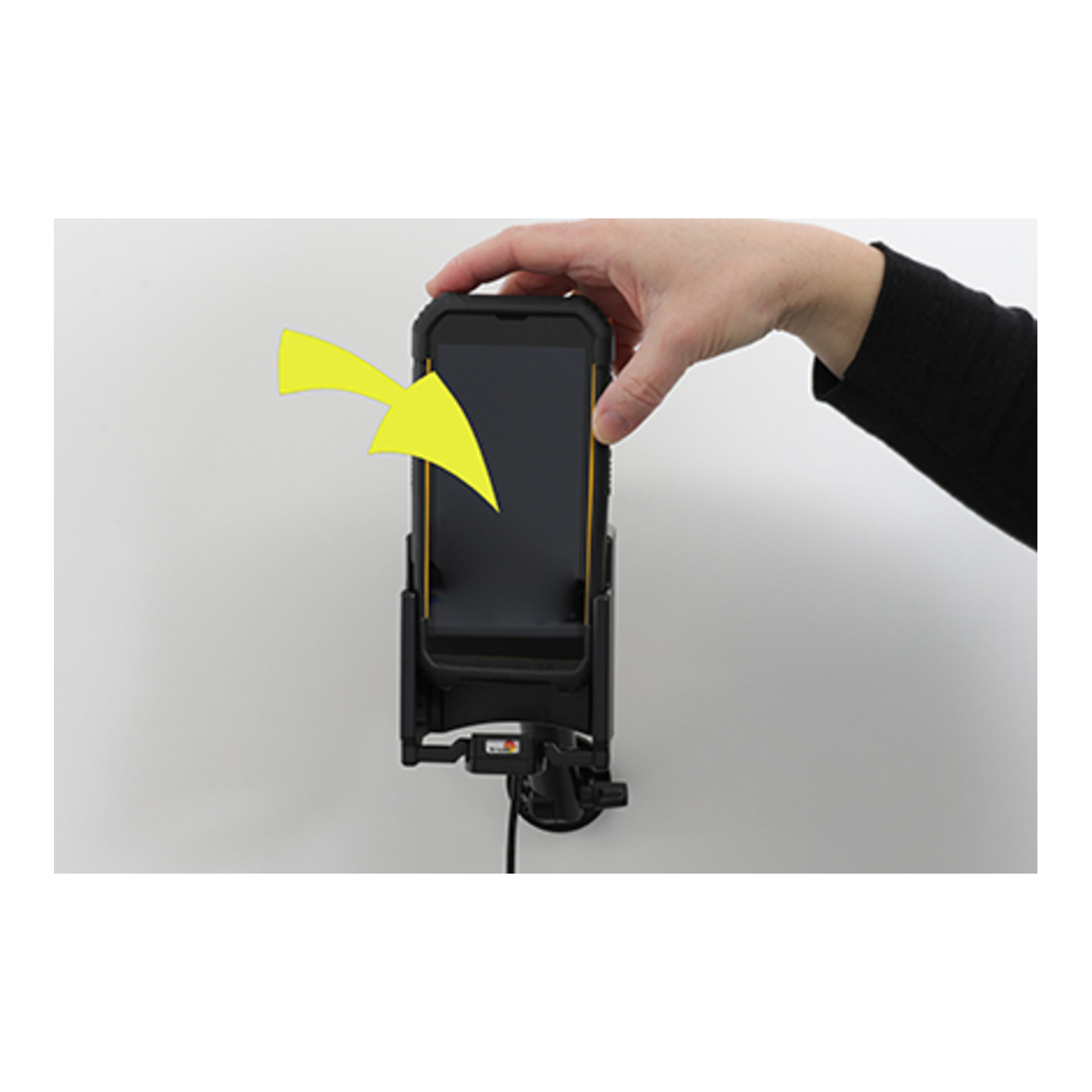

Schritt 3: Das Gerät in Halterung zu platzieren: Das untere Teil des Geräts in der Halterung platzieren. Das obere Ende des Geräts nach vorne drücken, gleichzeitig das Gerät nach unten in der Halterung im Platz schieben. Das Gerät von der Halterung zu entfernen: Das obere Teil der Halterung nach vorne drücken. Wenn das Gerät frei ist, es nach oben schieben und raus von Halterung nehmen.

---

Die Halterung ist montiert.

---
