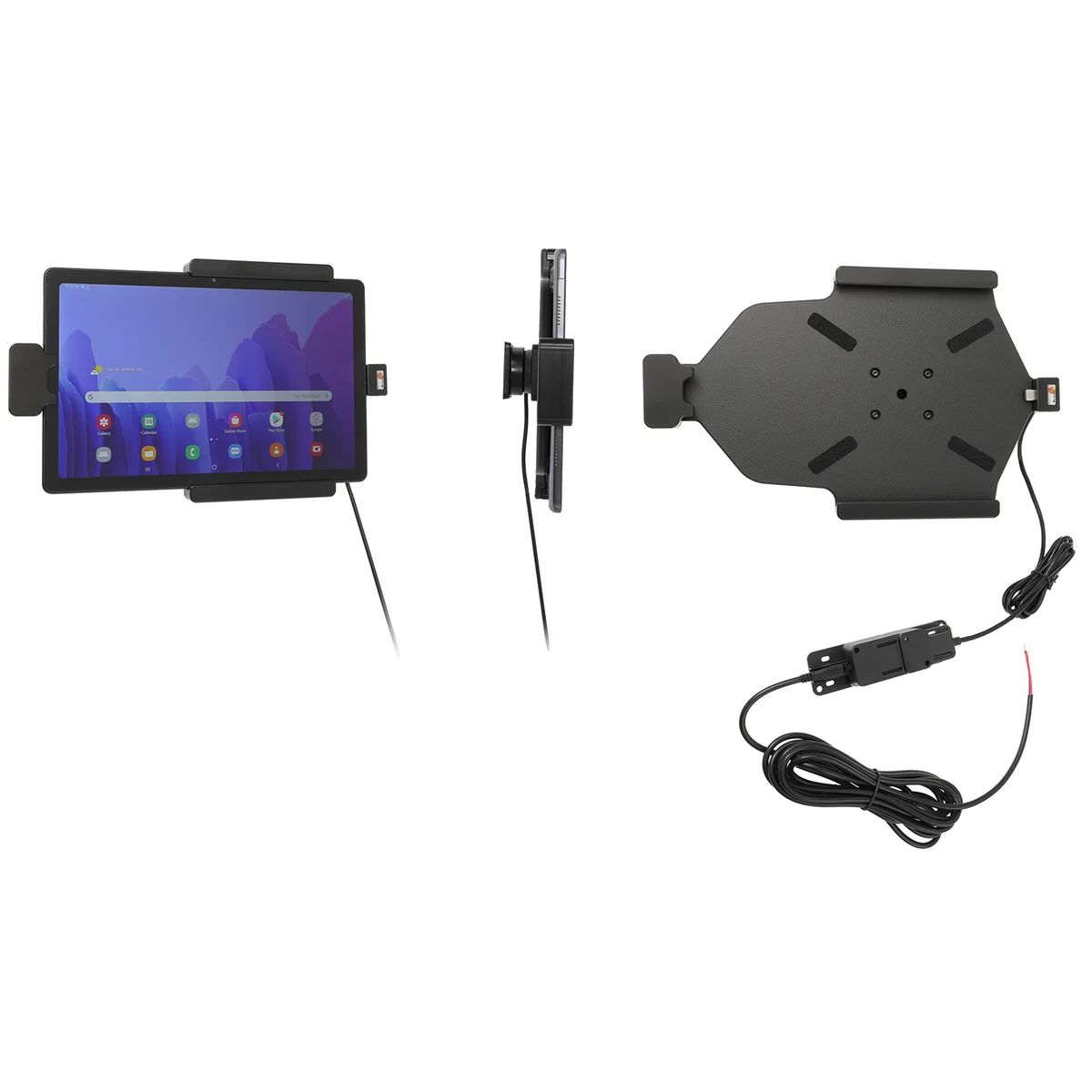

747229 | Brodit Halter mit Verriegelung, Aktiv, mit Festanschluss, 12/24V, für SAMSUNG Galaxy Tab A7, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit , mit Verriegelung und Festanschluss (12/24V, 2A), passend für

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Die Montageplatte des Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr mit dem passenden Ladestrom
• Das wird mit einem Riegel (Federbolzen) gesichert

• Brodit ProClip oder Lederkonsole.

• Brodit , aktive Ladehalterung mit Verriegelung für , mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des erfolgt über das Brodit Molex-Adapter-System:

Kabel: 1x Molex-Stecker - 4 PIN - frei belegbar
Kabel: 1x offene Enden - Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

Lieferung ohne eventuell abgebildetes

---

Brodit 747229 Halterung mit Feder-Verschluss Samsung Galaxy Tab A7 10.4 (2020) SM-T500 + SM-T505 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 747229 Halterung mit Feder-Verschluss Samsung Galaxy Tab A7 10.4 (2020) SM-T500 + SM-T505
Aktiv Halterung für die feste Installation. Mit Kugelgelenk. Feder Bolzen Verriegelung.

• Brodit-Nr.:   747229
• Produkt:   Halterung mit Feder-Verschluss
• Warengruppe:   Smartphone
• Passt für:   Samsung Galaxy Tab A7 10.4 (2020) SM-T500 + SM-T505
• Passende Länder:   Australien, Deutschland / Österreich / Europa, UK / United Kingdom, USA
• Länge / Höhe:   177 mm
• Breite:   280 mm
• Tiefe:   43 mm
• Volumen:   2131 cm³
• Artikel-Gewicht:   515 Gramm

---

Konfigurator mit Samsung Galaxy Tab A7 10.4 (2020) SM-T500 + SM-T505 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 747229 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy Tab A7 10.4 (2020) SM-T500 + SM-T505	Aktiv Halterung für die feste Installation. Mit Kugelgelenk. Feder Bolzen Verriegelung.

Montageanleitung Brodit 747229

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

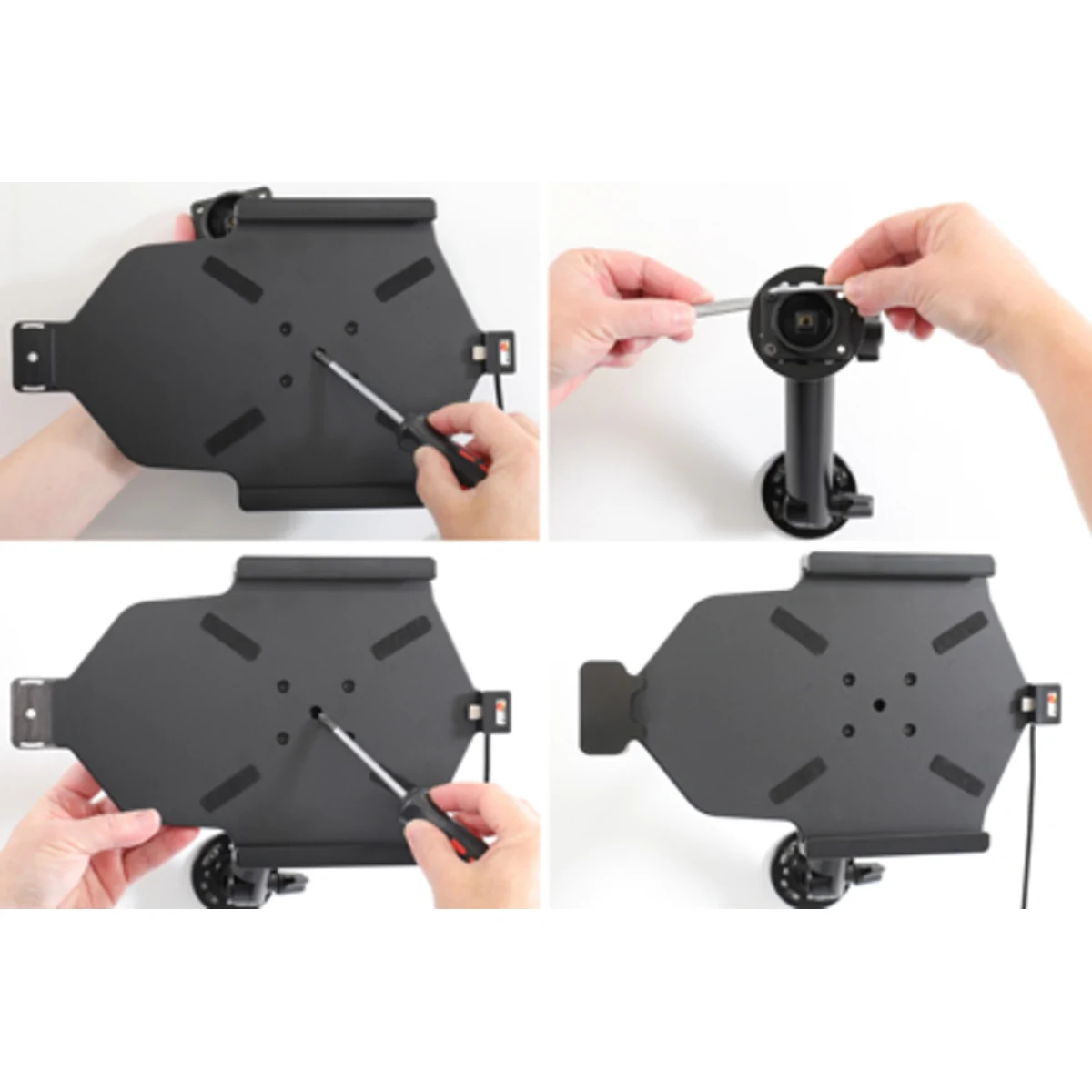

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Halterung and dem Befestigungsstück festschrauben so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

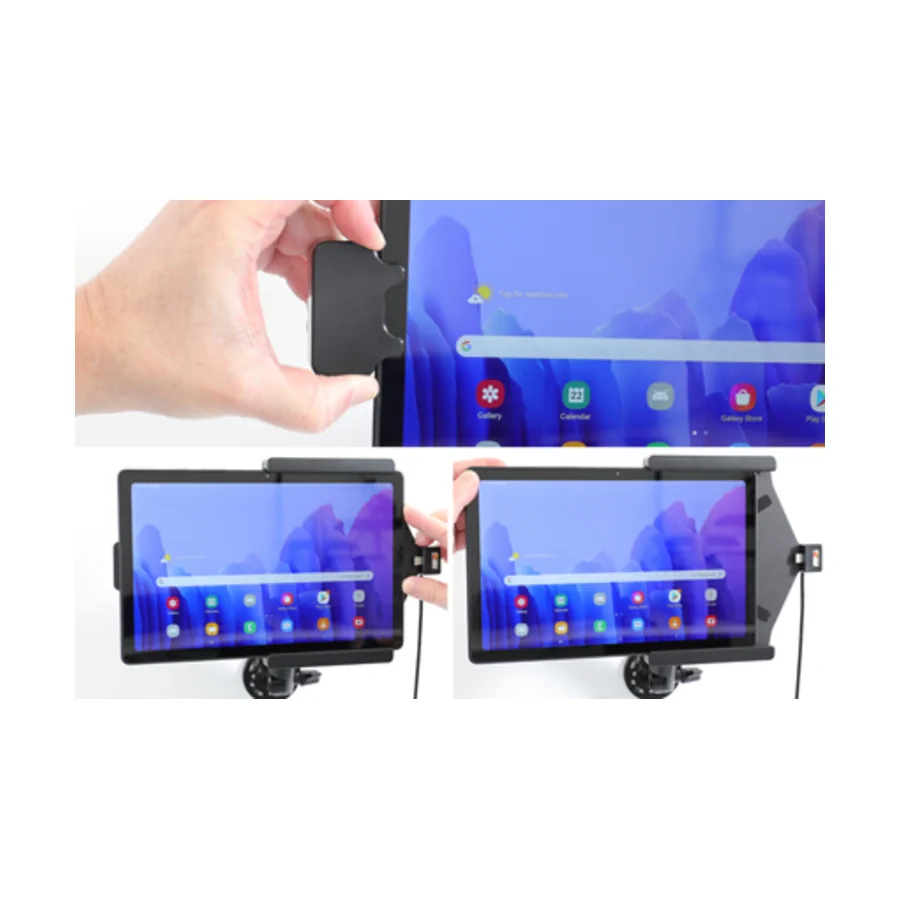

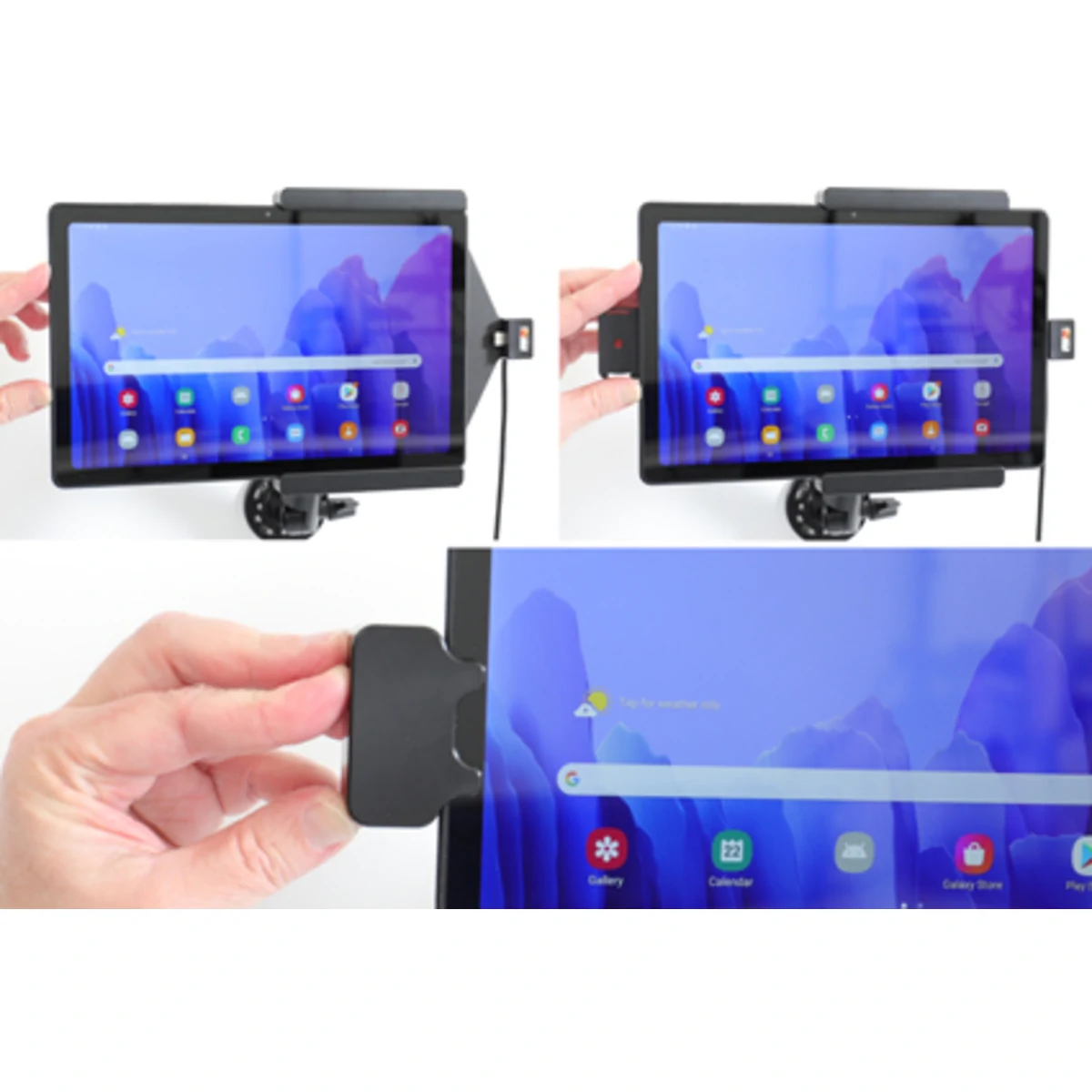

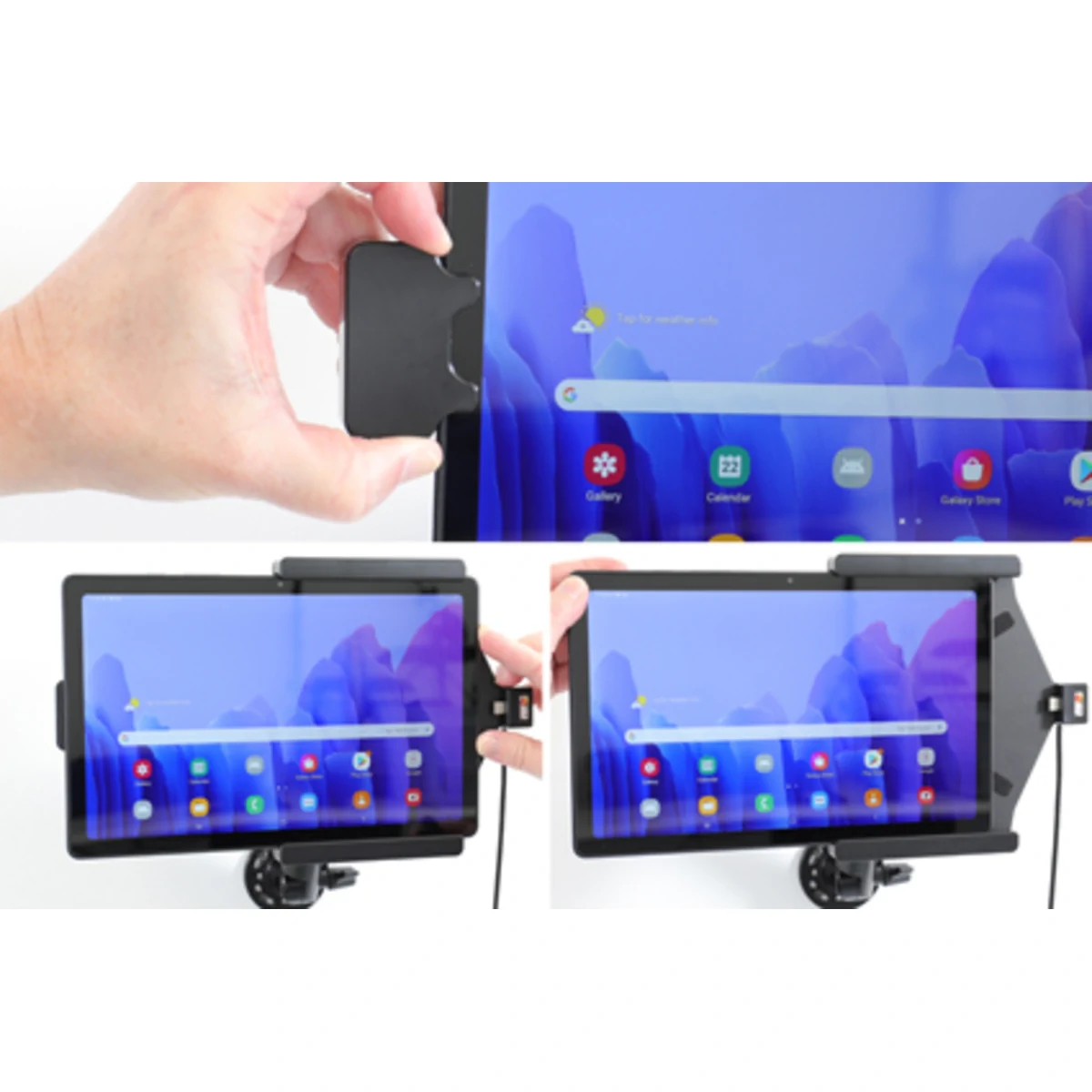

Schritt 2: Das Gerät vorsichtig seitwärts in der Halterung schieben. Das Verschluss seitwärts an das linke Ende der Halterung schieben.

---

Schritt 3: Das Verschluss seitwärts weg von der Halterung schieben um es zum entfernen. Das Gerät seitwärts weg von der Halterung schieben.

---

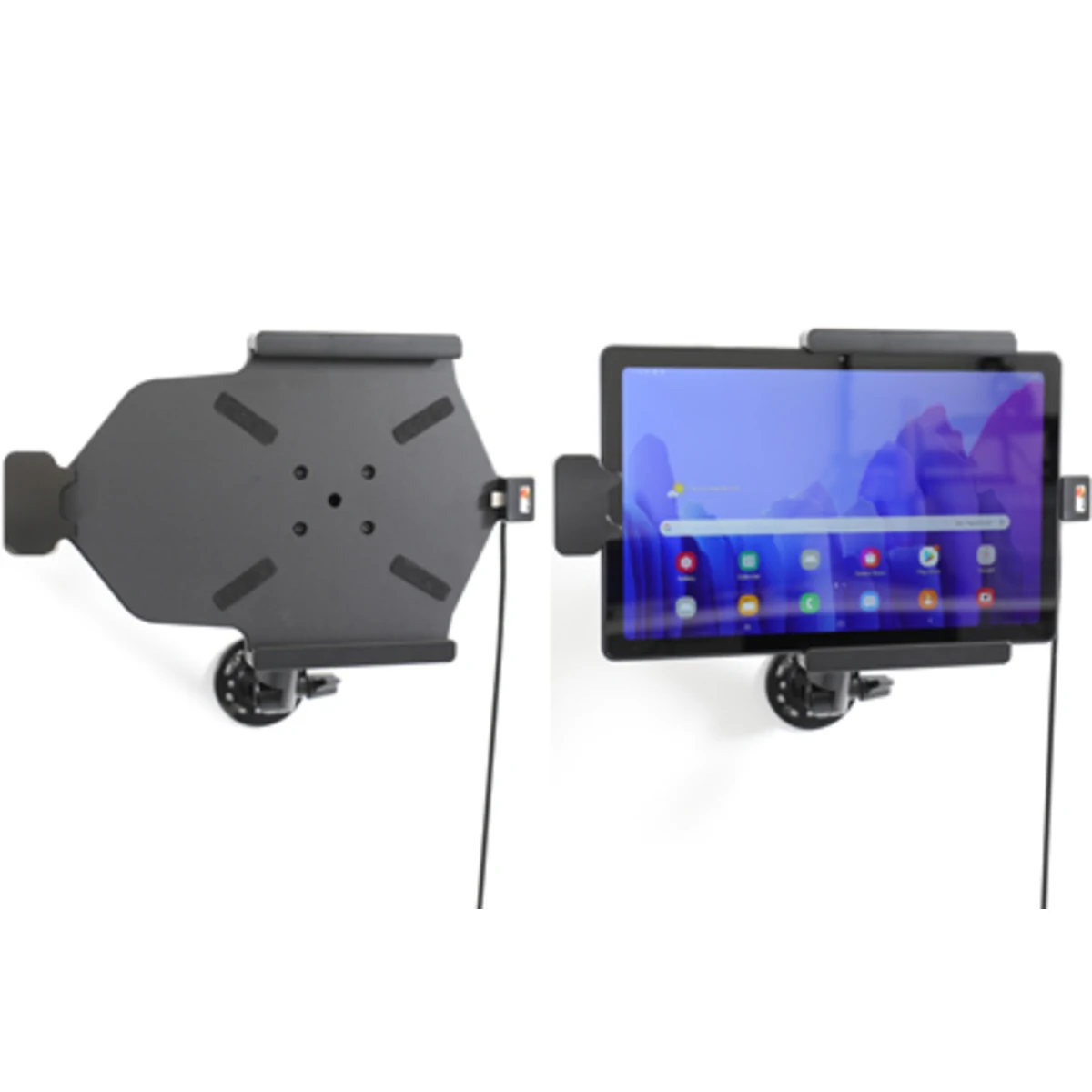

Die Halterung ist montiert. Die Halterung in die gewünschte Position justieren um zwischen Portrait und Landscape Mode zum wechseln.

---
