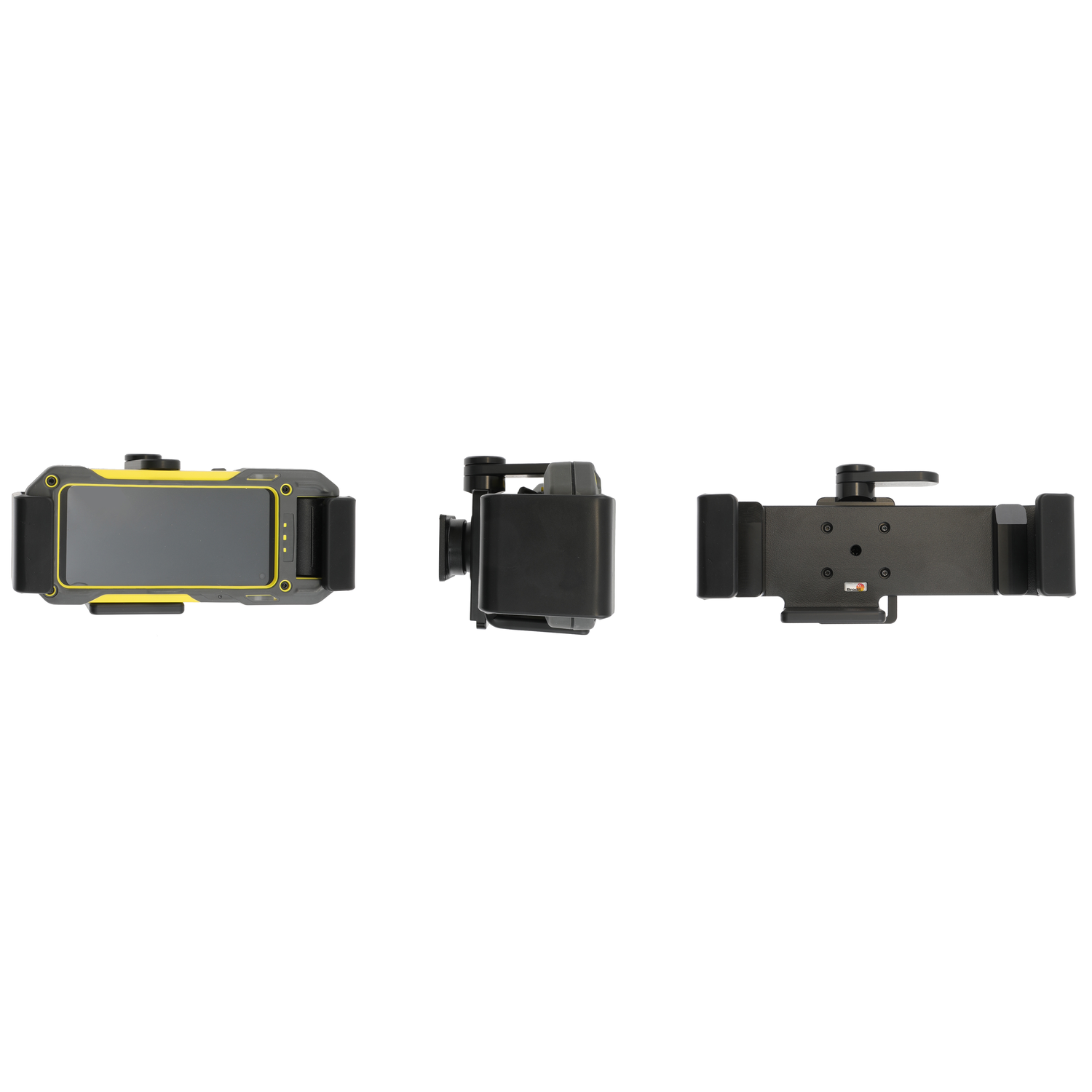

216136 | Brodit Halter für COGNEX MX-1502, für Geräte ohne Pistolengriff, nur für horizontale Position, Extra stabil, Montageplatte mit Kugelgelenk

Brodit Halter , mit Kugelgelenk, passend für

• Passgenau für Ihr konstruierter Halter
• Die Brodit Halterung kann auf einem Brodit ProClip oder direkt an dem Armaturenbrett montiert werden
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben geliefert und hat eine Montagefläche von ca. 50x42 mm.
• Der Betrieb der originalen Kabel z.B. für Ladung oder Headset ist gewährleistet

Empfohlenes Zubehör zur Befestigung des Brodit Halter im KFZ / LKW:

• Brodit ProClip

Lieferumfang:

• Brodit Halterung mit Kugelgelenk für
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

---

Brodit 216136 Passiv Halterung mit Kugelgelenk - Cognex MX-1502 Cognex MX-1502 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 216136 Passiv Halterung mit Kugelgelenk - Cognex MX-1502 Cognex MX-1502

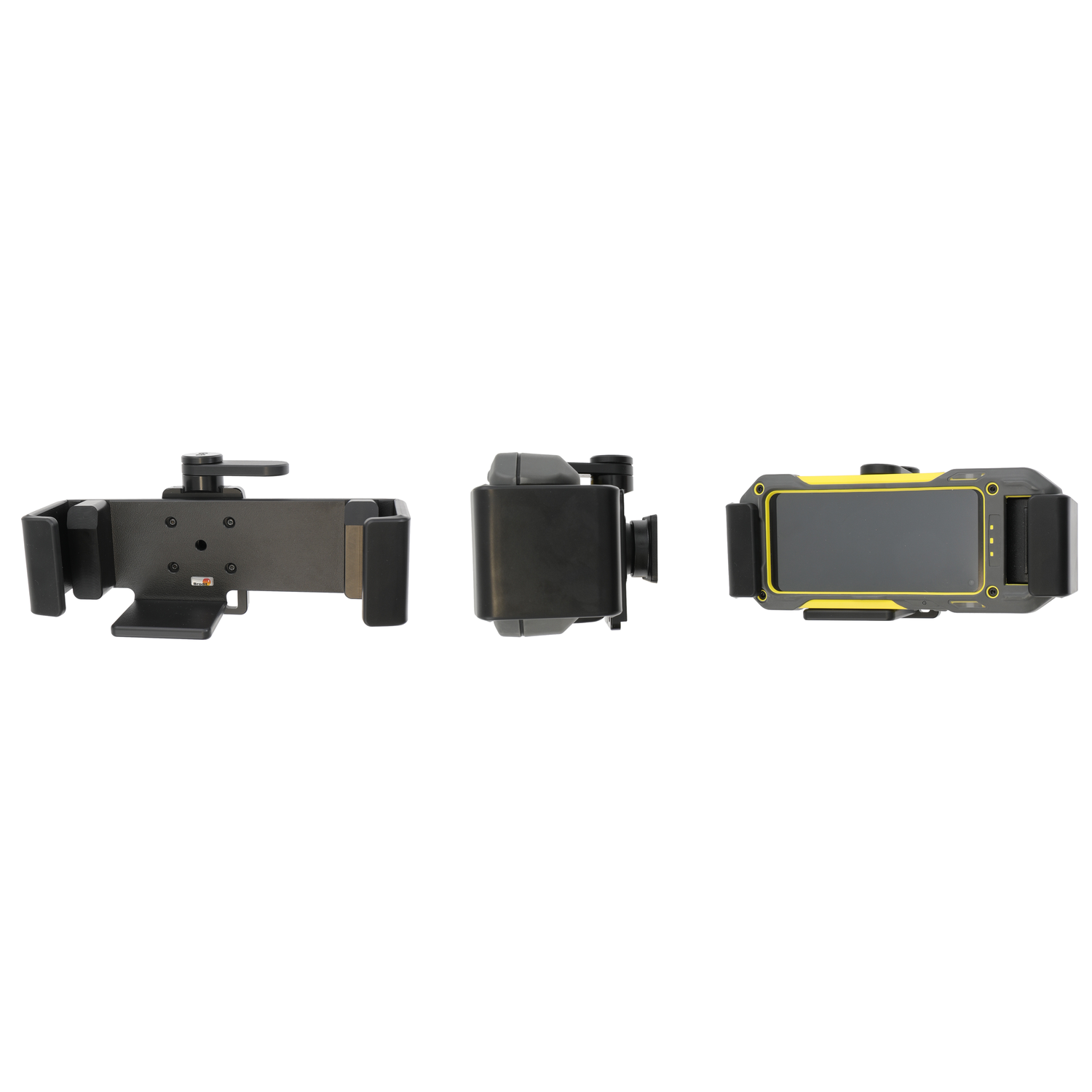

Mit obere Stütze für eine extra stabile Montage. Nur für horizontale Position.

• Brodit-Nr.:   216136
• Produkt:   Passiv Halterung mit Kugelgelenk - Cognex MX-1502
• Warengruppe:   Computer
• Passt für:   Cognex MX-1502

---

Konfigurator mit Cognex MX-1000 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 216136 ist passend für:

Hersteller	Modell	Sonstige Infos
Cognex	MX-1000	Mit obere Stütze für eine extra stabile Montage. Nur für horizontale Position. (1)
Cognex	MX-1502	Siehe (1)

Montageanleitung Brodit 216136

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

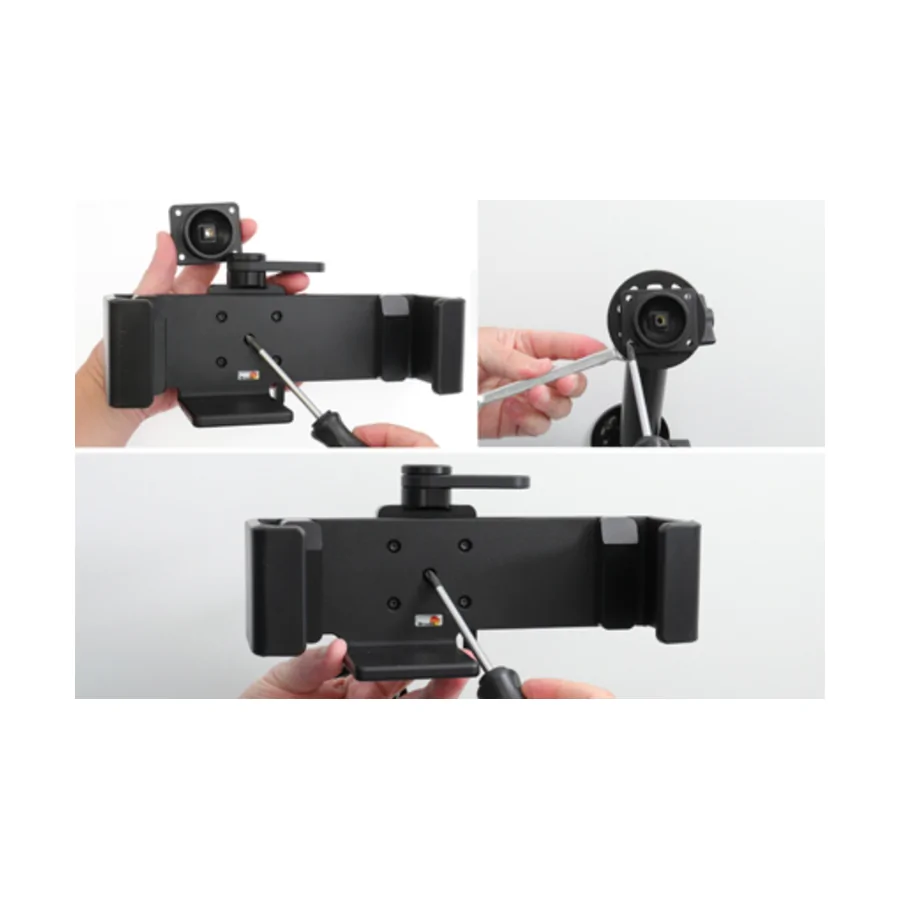

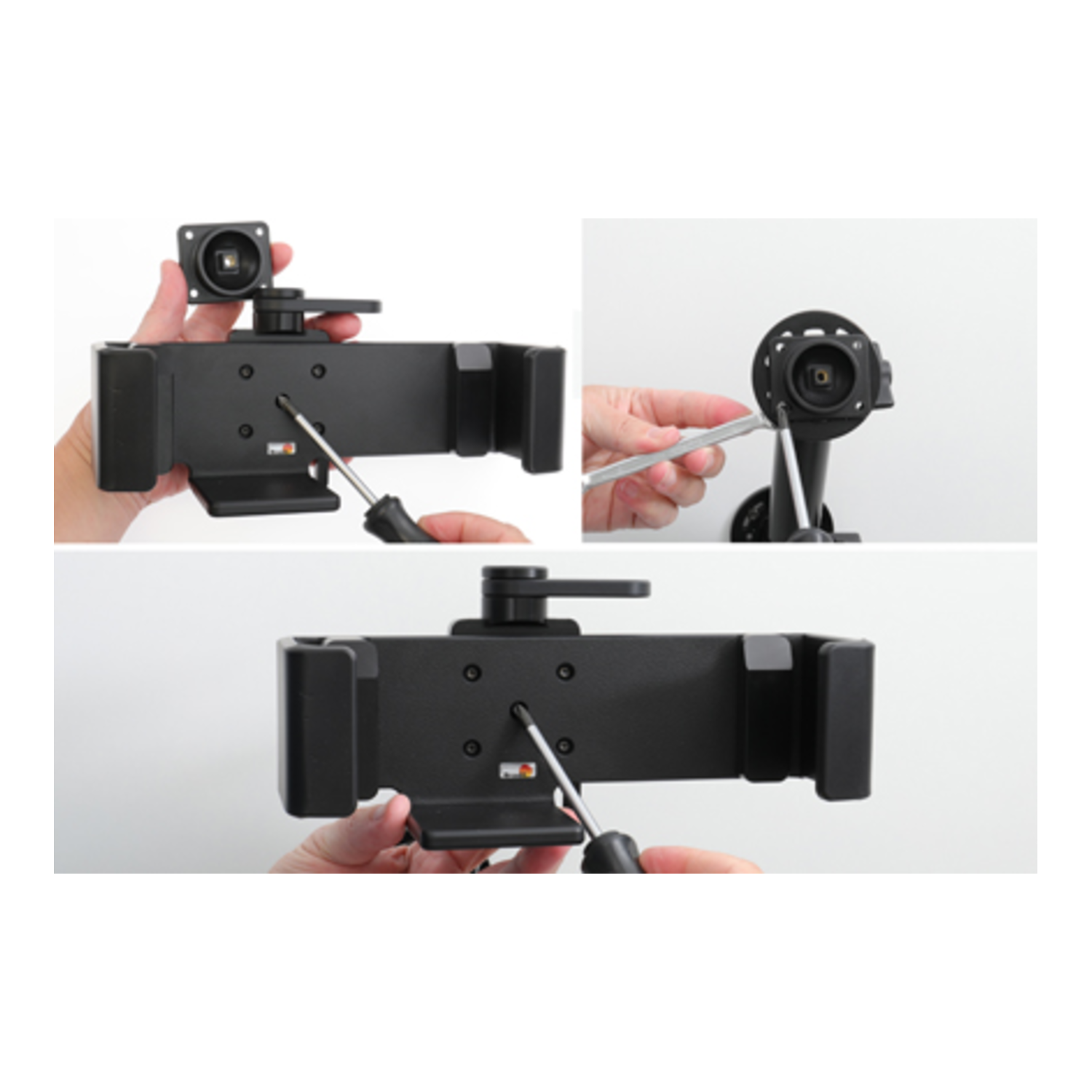

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

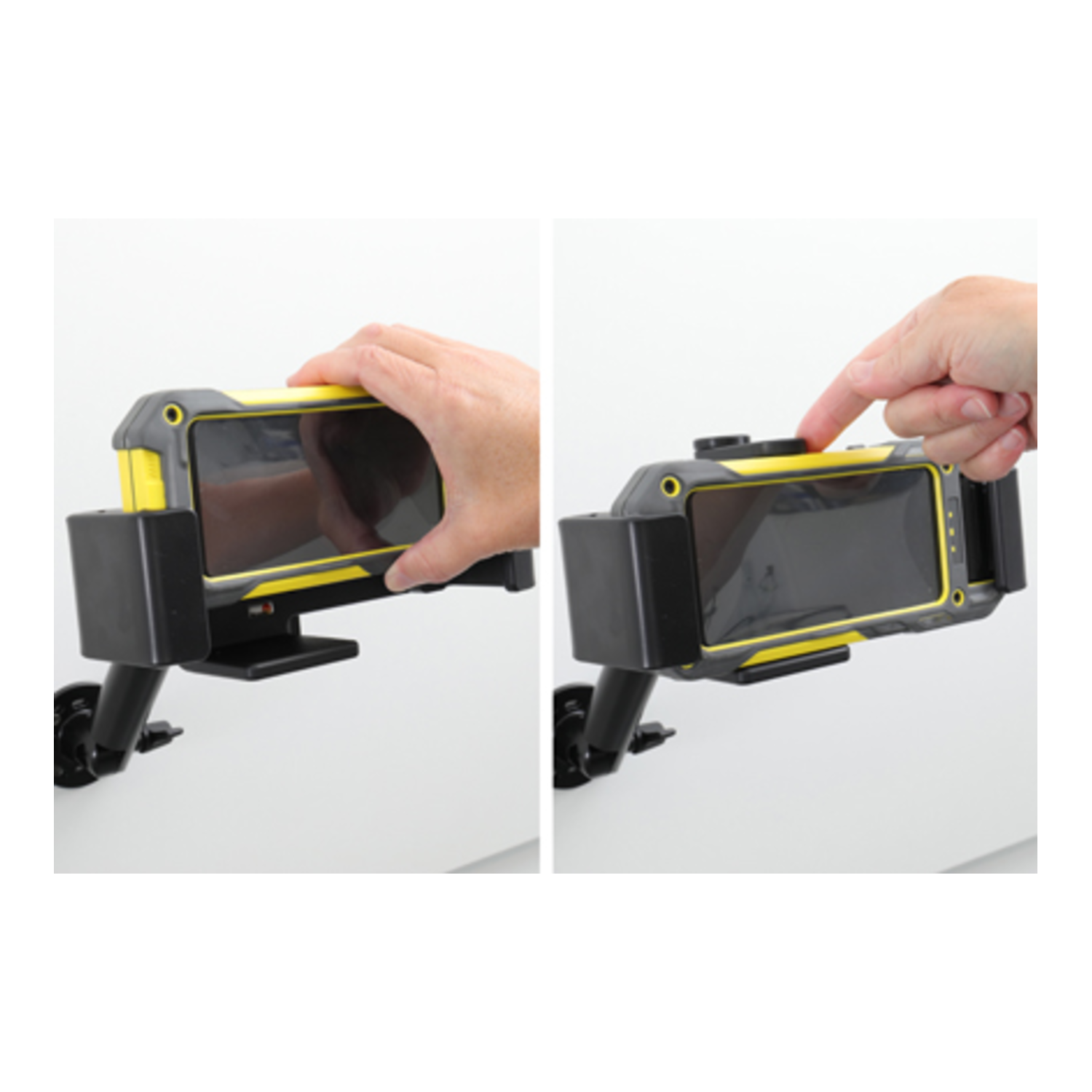

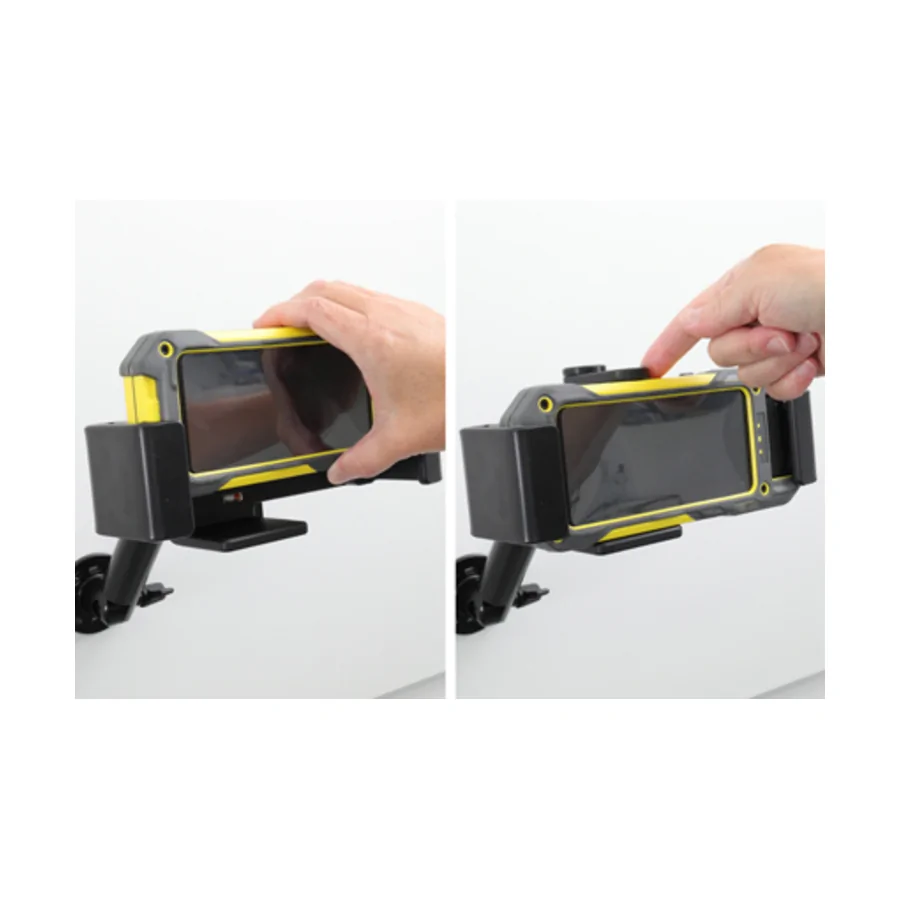

Schritt 2: Das Gerät in Halterung zu platzieren: Das Gerät gerade nach unten in der Halterung drücken. Die schwenkbare obere Stütze seitwärts drehen, so dass das Gerät im Platz sitzt.

---

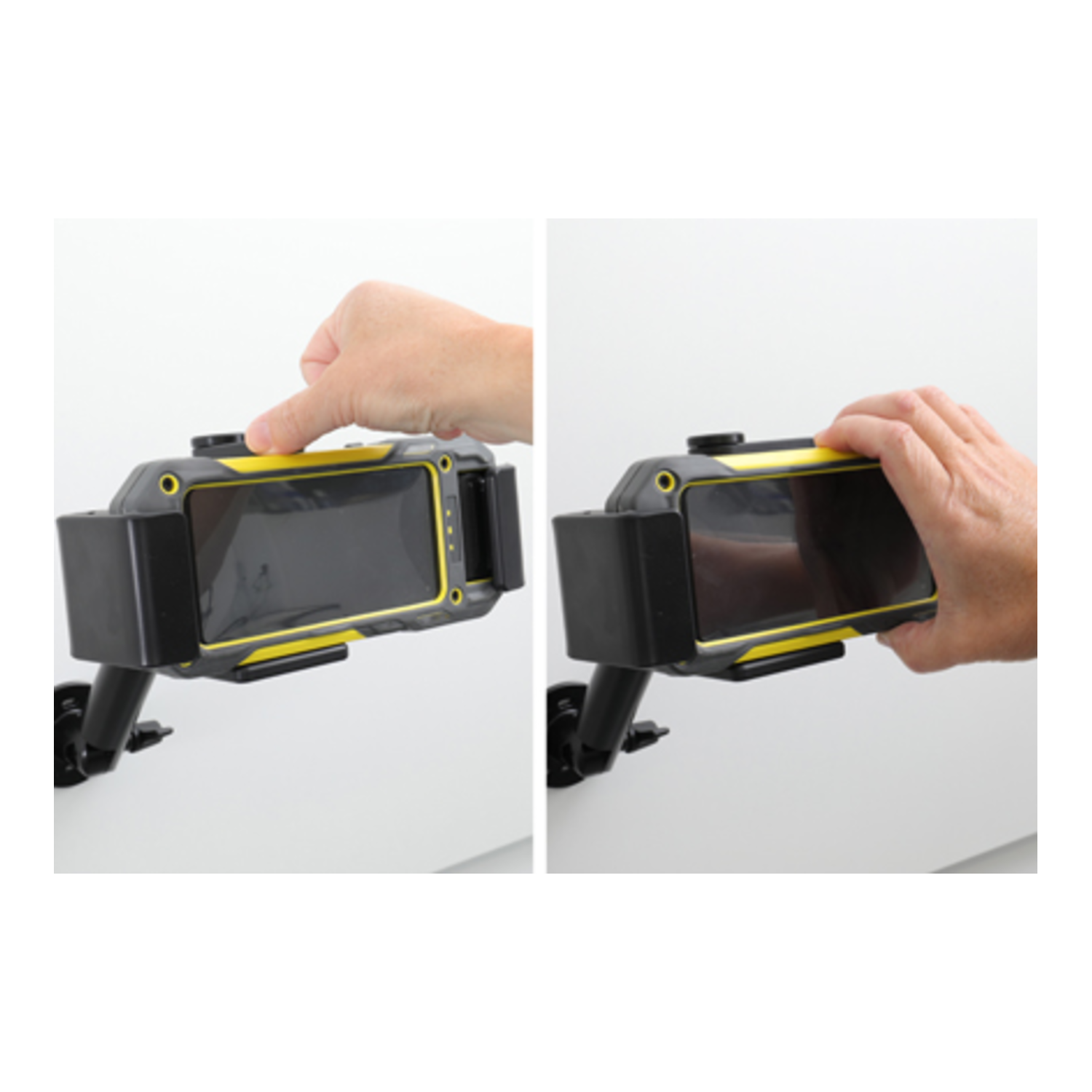

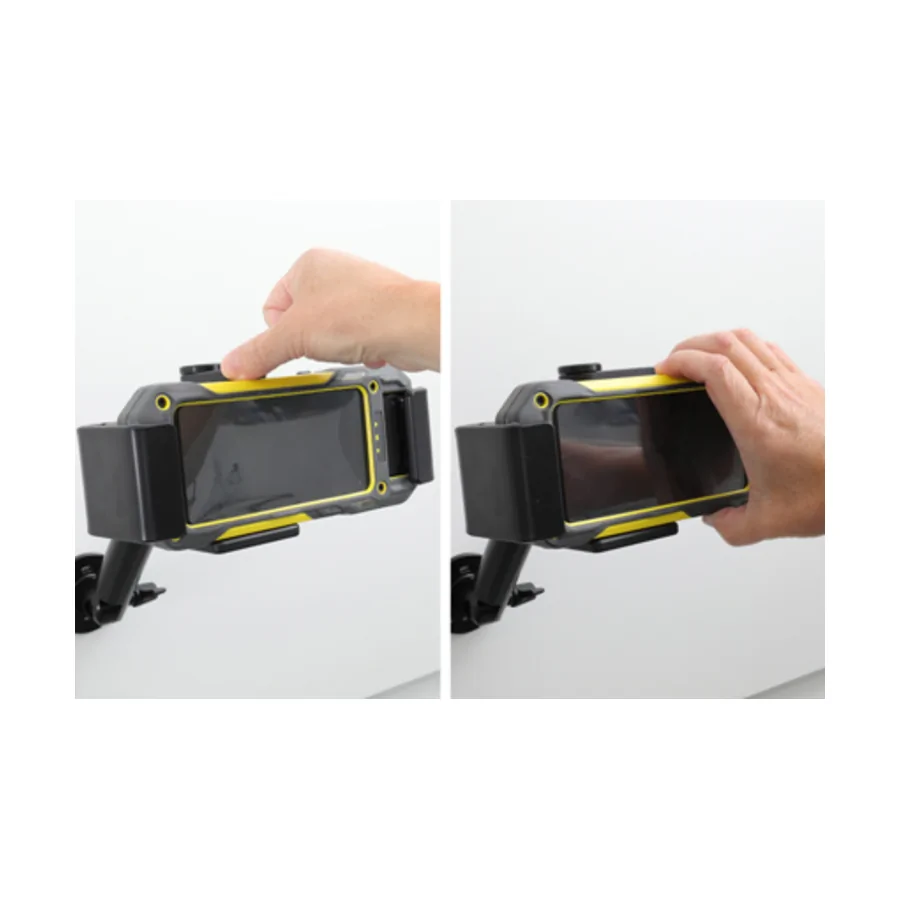

Schritt 3: Das Gerät von der Halterung zu entfernen: Die schwenkbare obere Stütze seitwärts drehen, so dass das Gerät frei ist. Das Gerät gerade nach oben raus von Halterung nehmen.

---

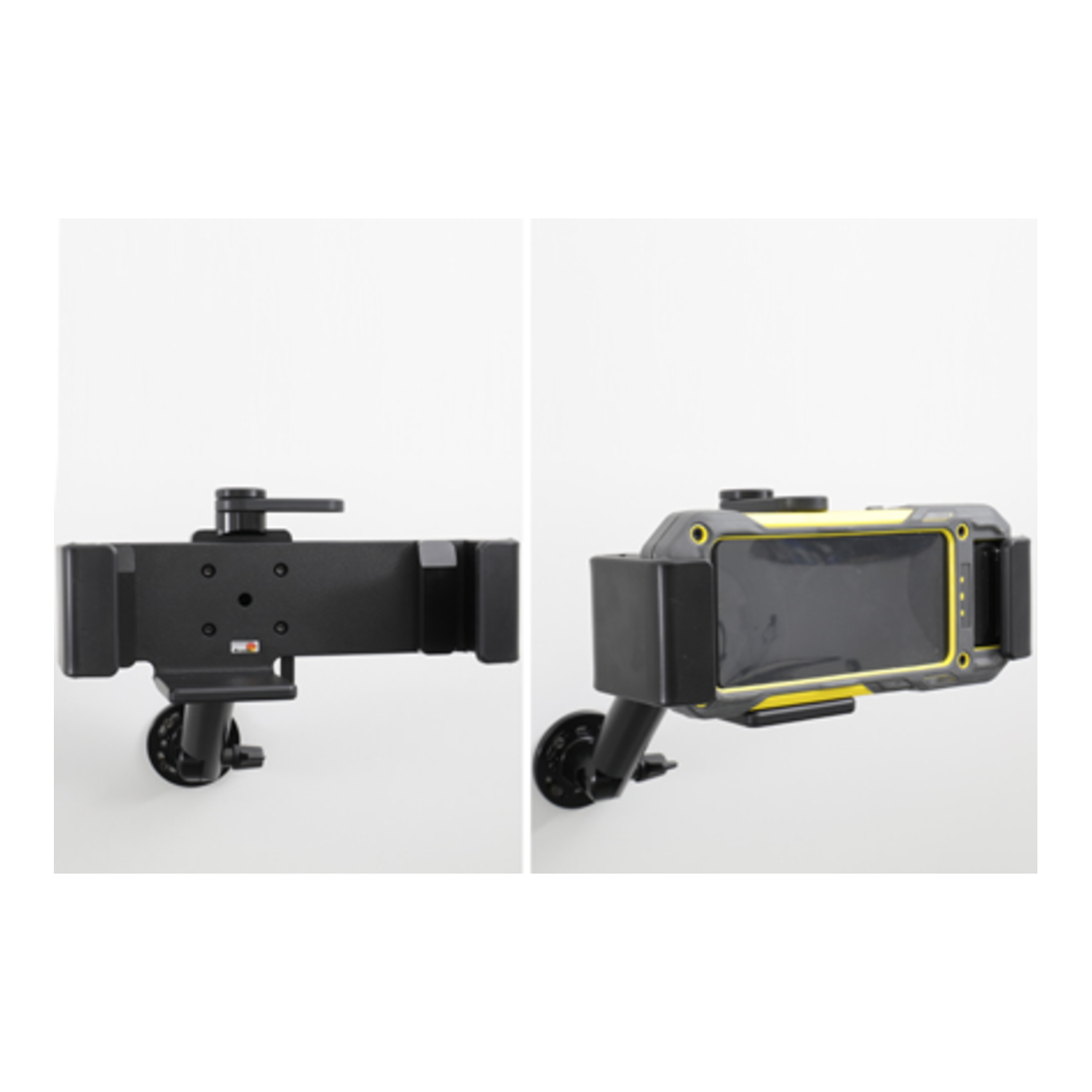

Die Halterung ist montiert.

---
