713044 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für INGENICO iSMP4, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 713044, Halter mit Festanschluss (12/24V, 2A), passend für INGENICO iSMP4

• Die iSMP4 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr INGENICO iSMP4 konstruiert
• Die Montageplatte des iSMP4 Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des iSMP4
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr iSMP4 mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven INGENICO iSMP4 Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

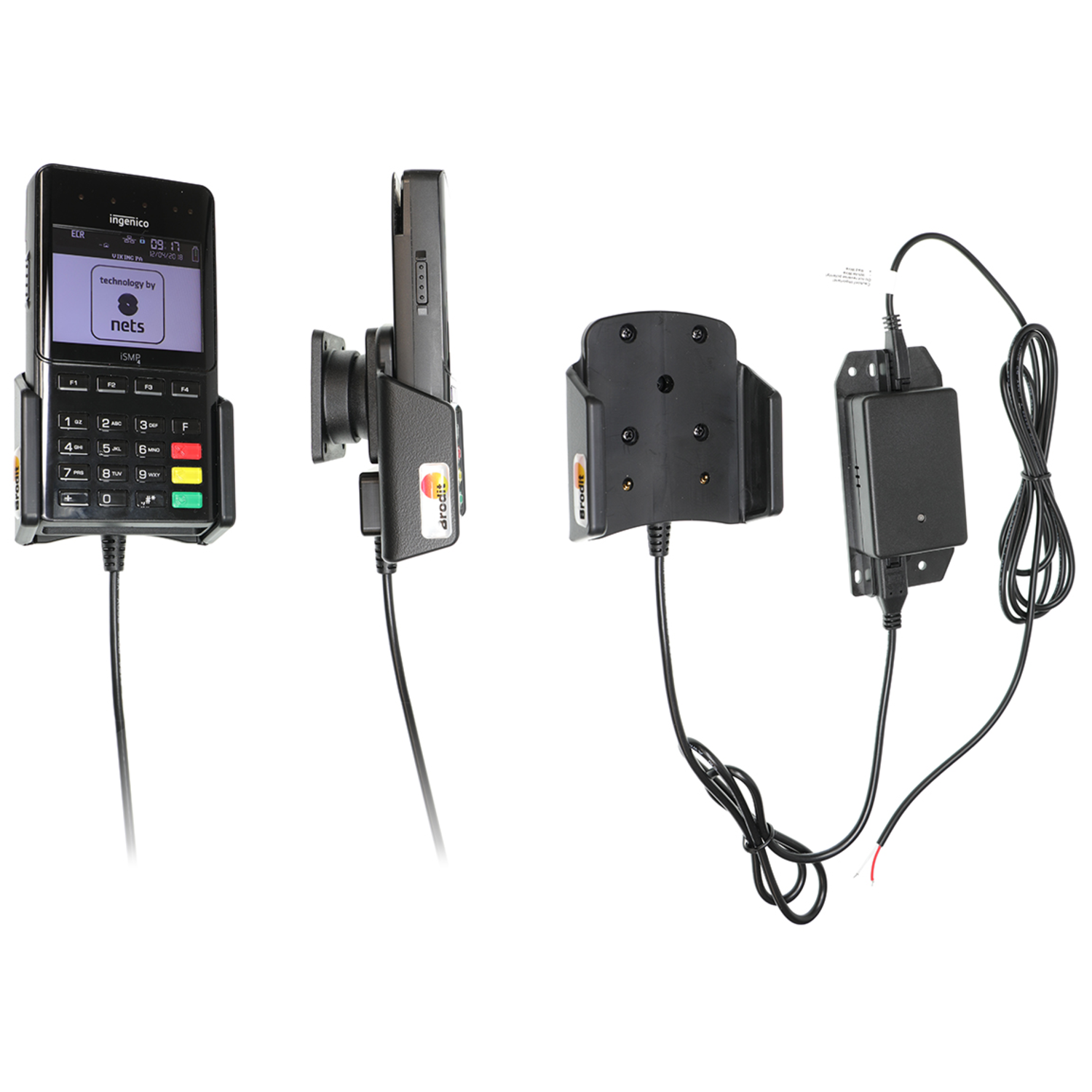

• 1x Brodit 713044, aktive Ladehalterung für INGENICO iSMP4, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des iSMP4 erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713044 Aktiv Halterung für eine feste Installation - Ingenico iSMP4 Ingenico iSMP4 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713044 Aktiv Halterung für eine feste Installation - Ingenico iSMP4 Ingenico iSMP4
Mit Kugelgelenk. Mit Molex Adaptersysteme. 2A Ladung.

• Brodit-Nr.:   713044
• Produkt:   Aktiv Halterung für eine feste Installation - Ingenico iSMP4
• Warengruppe:   Bezahlterminals

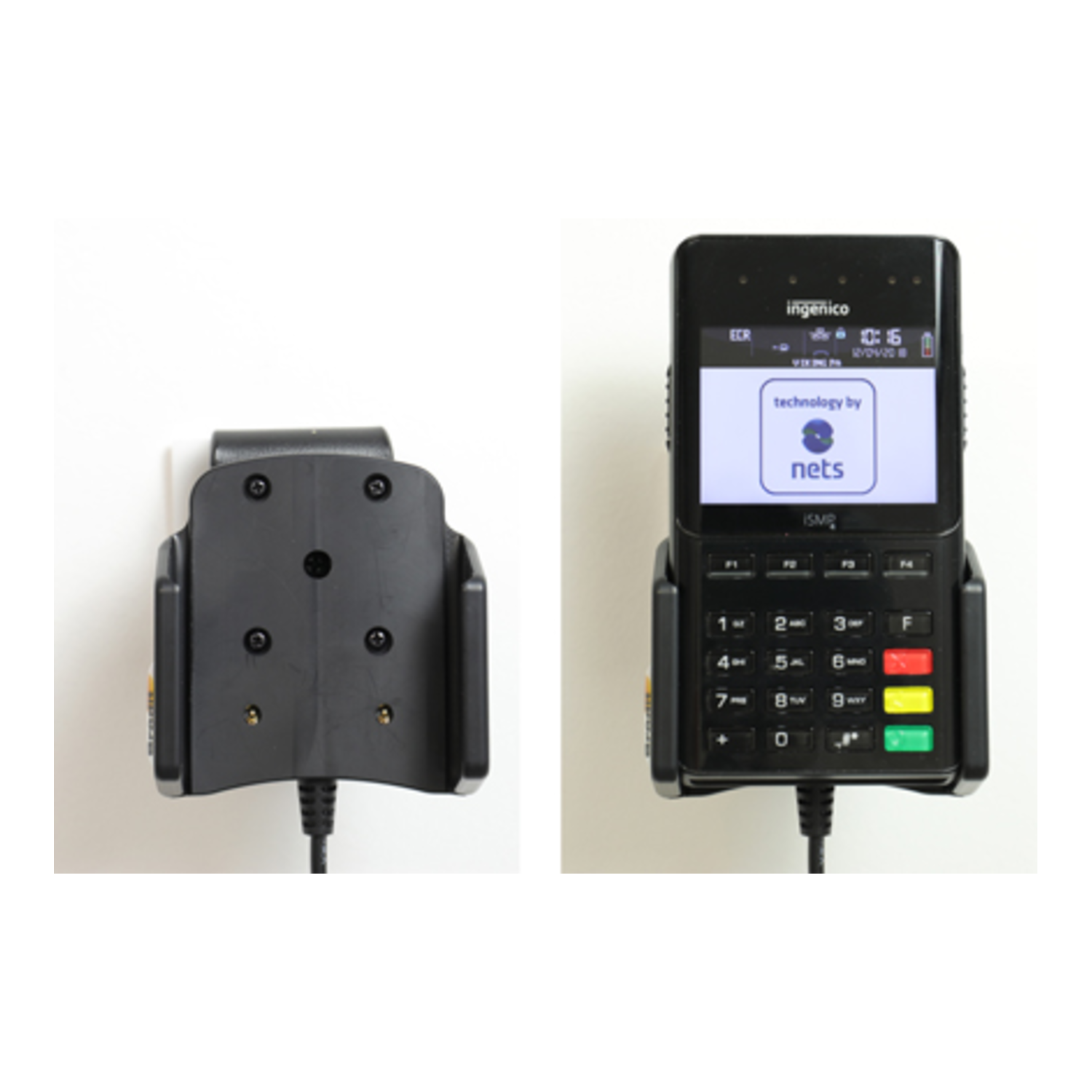

• Passt für:   Ingenico iSMP4
• Artikel-Gewicht:   220 Gramm

---

Konfigurator mit Ingenico iSMP4 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 713044 ist passend für:

Hersteller	Modell	Sonstige Infos
Ingenico	iSMP4	Mit Kugelgelenk. Mit Molex Adaptersysteme. 2A Ladung.

Montageanleitung Brodit 713044

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder

---

Schritt 1: ansehen.

---

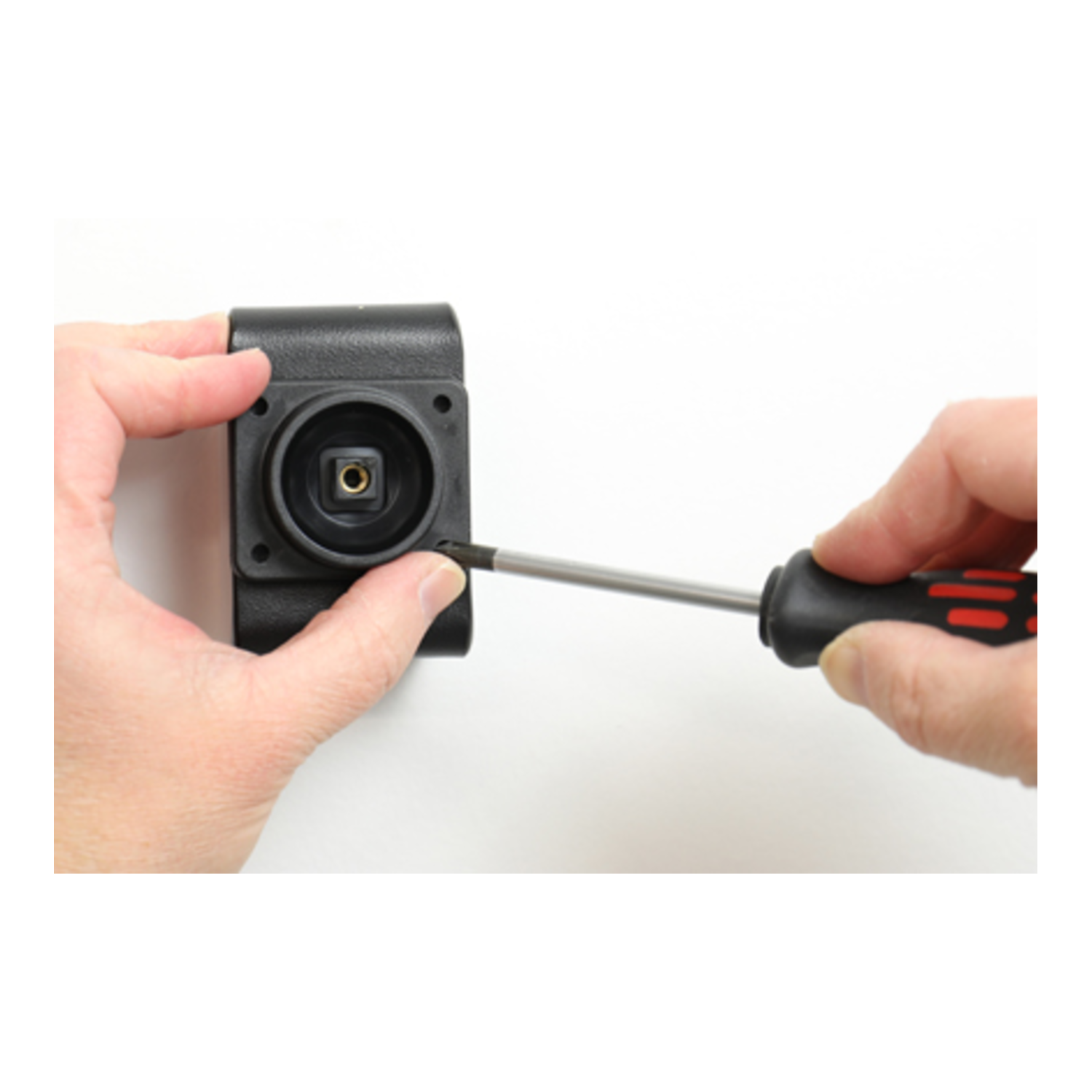

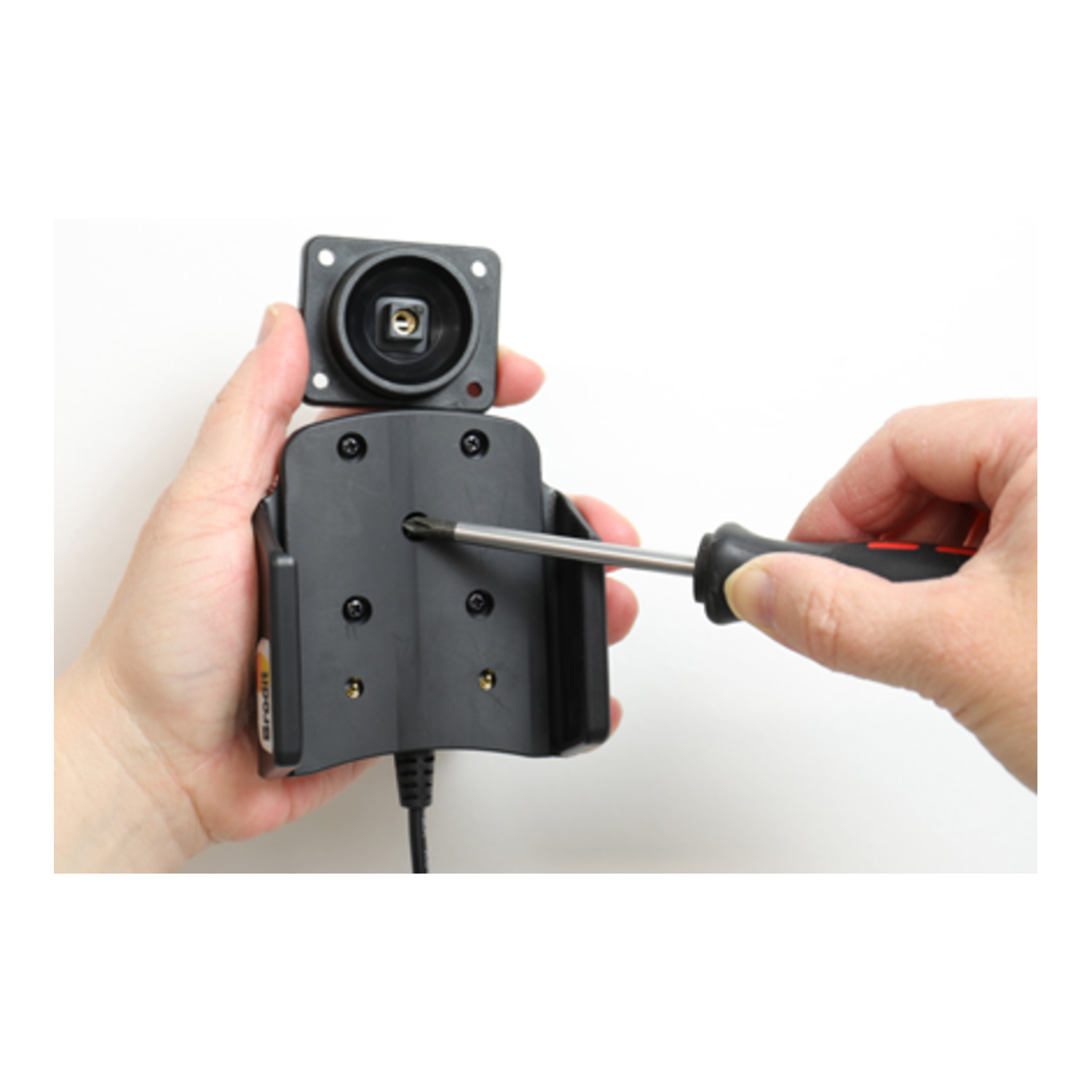

Schritt 2: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

Schritt 3: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben.

---

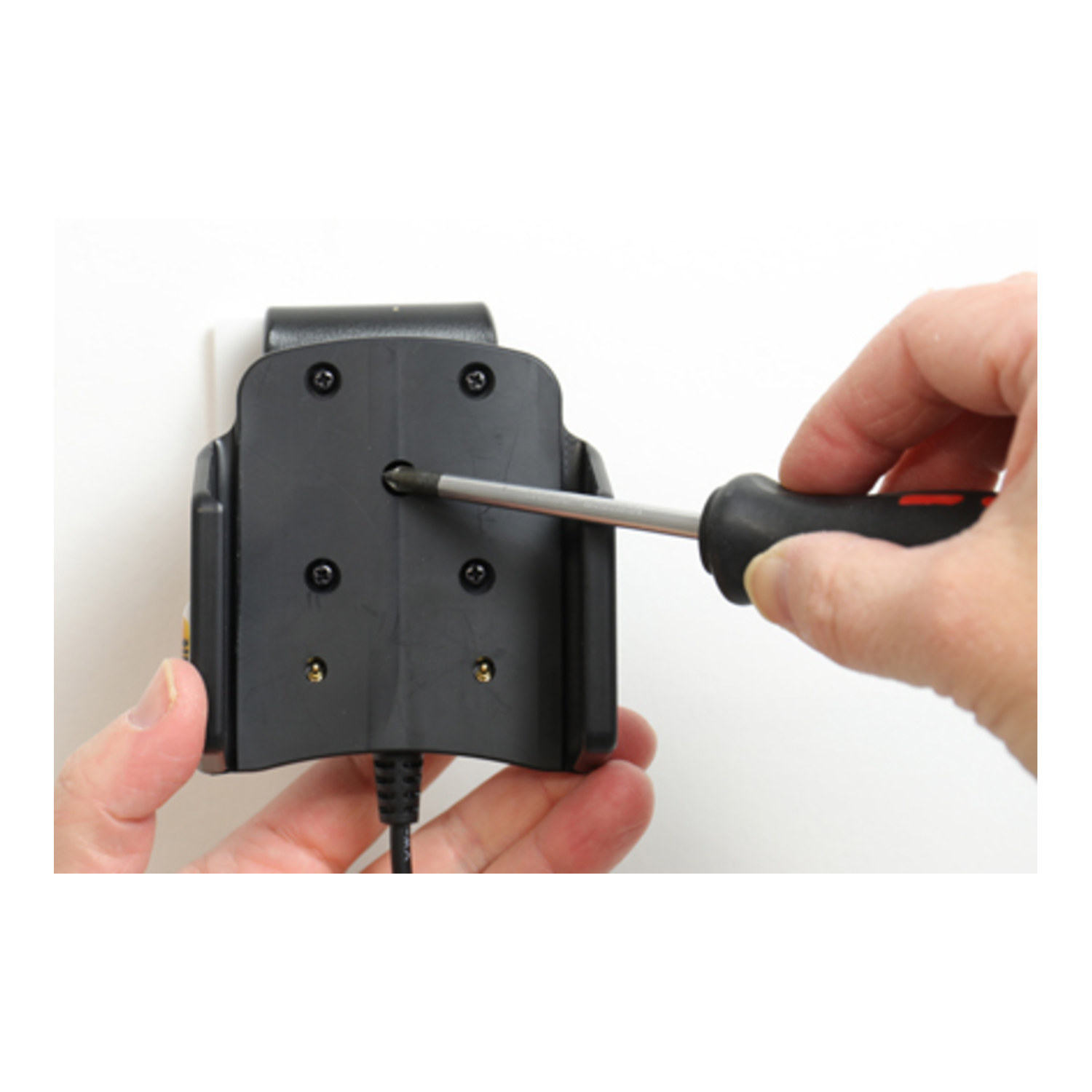

Schritt 4: Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube ein wenig anziehen, nur so dass sie befestigt ist. Die Halterung ziehen und leicht angespannt halten, gleichzeitig die Schraube festziehen so dass die Halterung an der Kugelgelenk sitzt. Zuerst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

Die Halterung ist montiert.

---
