216115 | Brodit Rohr-Halterung für Rohre mit 25 bis 127mm Durchmesser, Befestigung mit 2 Schlauchschellen, mit AMPS Montagebohrungen

Brodit 216115 Rohr-Befestigung mit Montageplatte | Hersteller Infos | Technische Daten | Wichtige Hinweise

Brodit 216115 Rohr-Befestigung mit Montageplatte

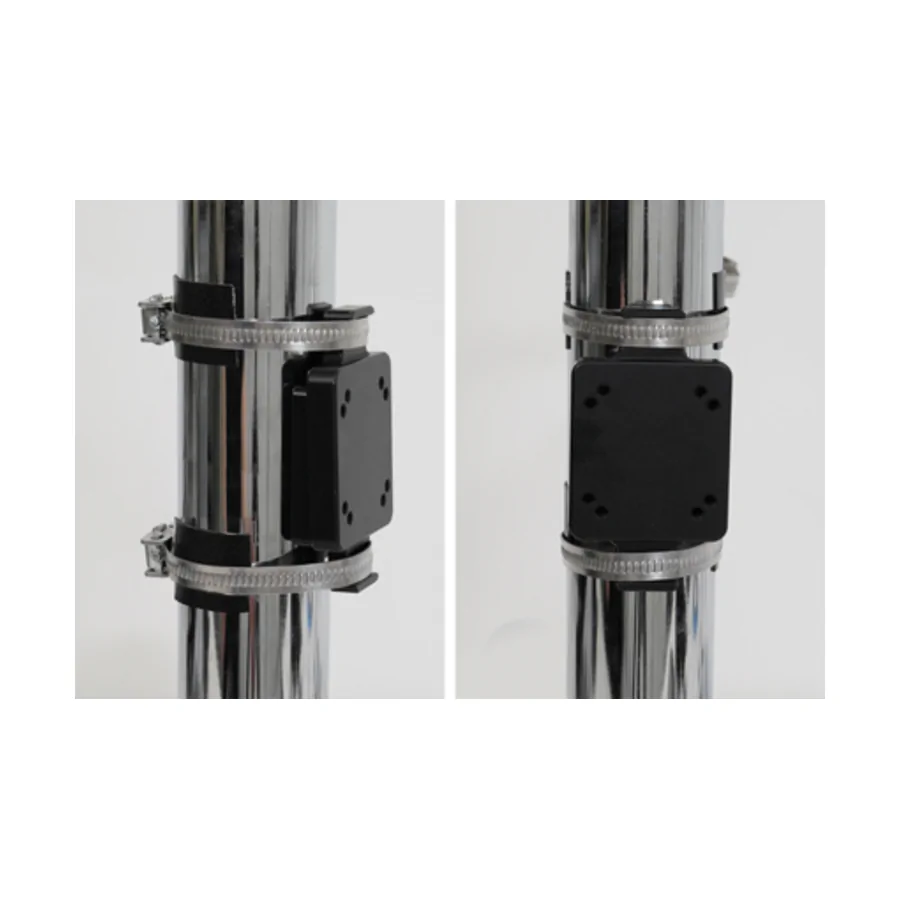

Rohr-Befestigung 1"-5", passt Durchmesser 25,4-127 mm Diameter. 2xAMPS Löcher.

• Brodit-Nr.:   216115
• Produkt:   Rohr-Befestigung mit Montageplatte
• Warengruppe:   Pedestal Mounts Sockelhalterung
• Länge / Höhe:   89 mm
• Breite:   50 mm
• Tiefe:   16 mm
• Volumen:   71 cm³
• Artikel-Gewicht:   184 Gramm

Montageanleitung Brodit 216115

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

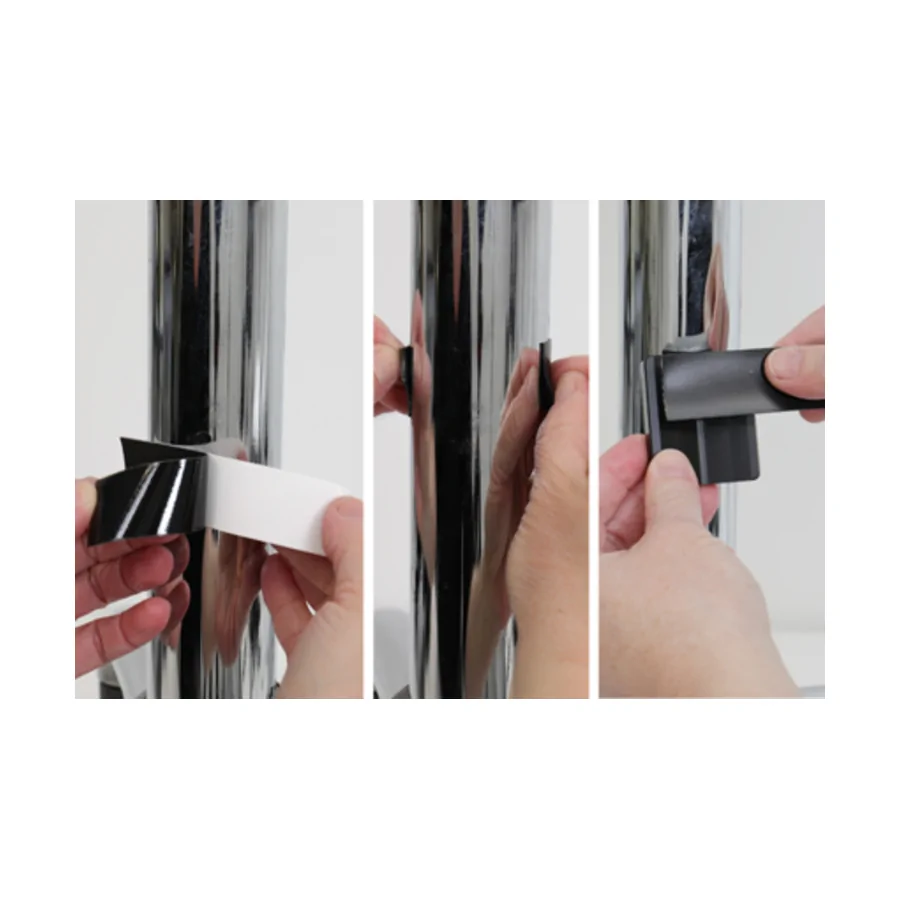

Schritt 1: Die Rohr-Befestigung in die gewünschte Position halten. Die Schuzfolie von den Gummistreifen entfernen. Ein Gummistreifen an den Rohr Befestigen, in die selbe Höche als das obere Ende der Rohr-Befestigung, und ein Gummistreifen an die selbe Höche als das untere Ende der Rohr-Befestigung. Der Gummistreifen schneiden und an der kleineren Teil der Rohr-Befestigung befestigen.

---

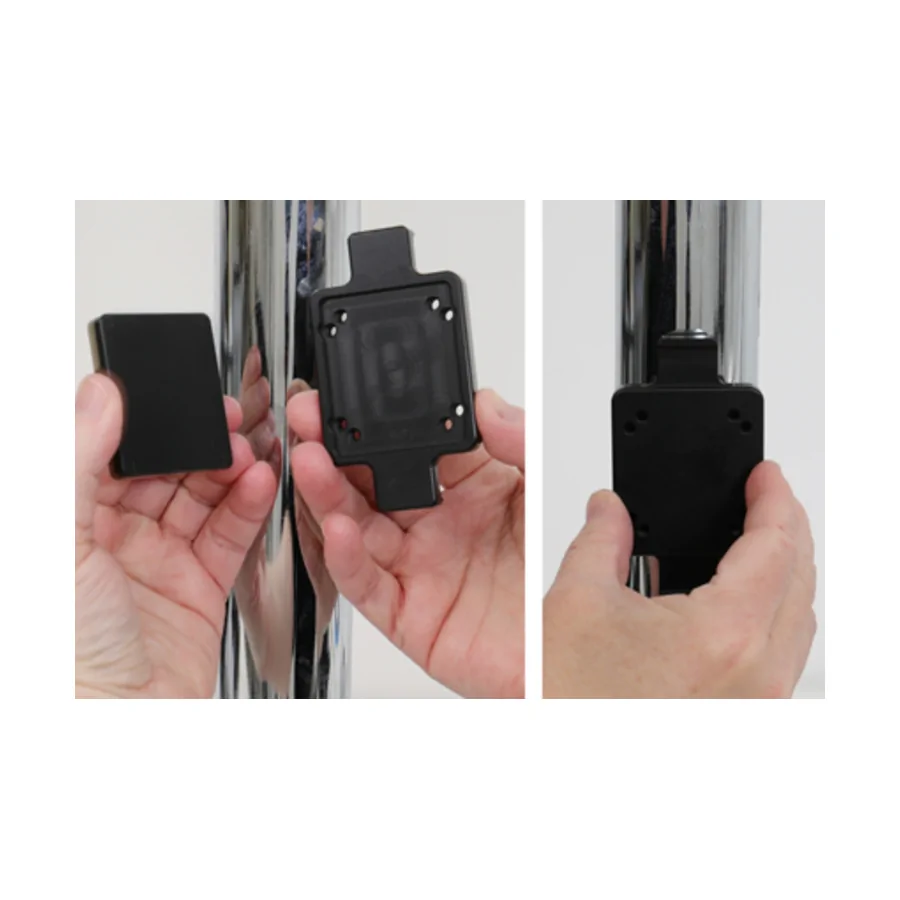

Schritt 2: Die Schlauchschelle öffnen. Das kleineren Teil der Rohr-Befestigung in das grossere Teil platzieren. Die Rohr-Befestigung in die gewünschte Position in die selbe Höche als die Gummistreifen am Rohr halten.

---

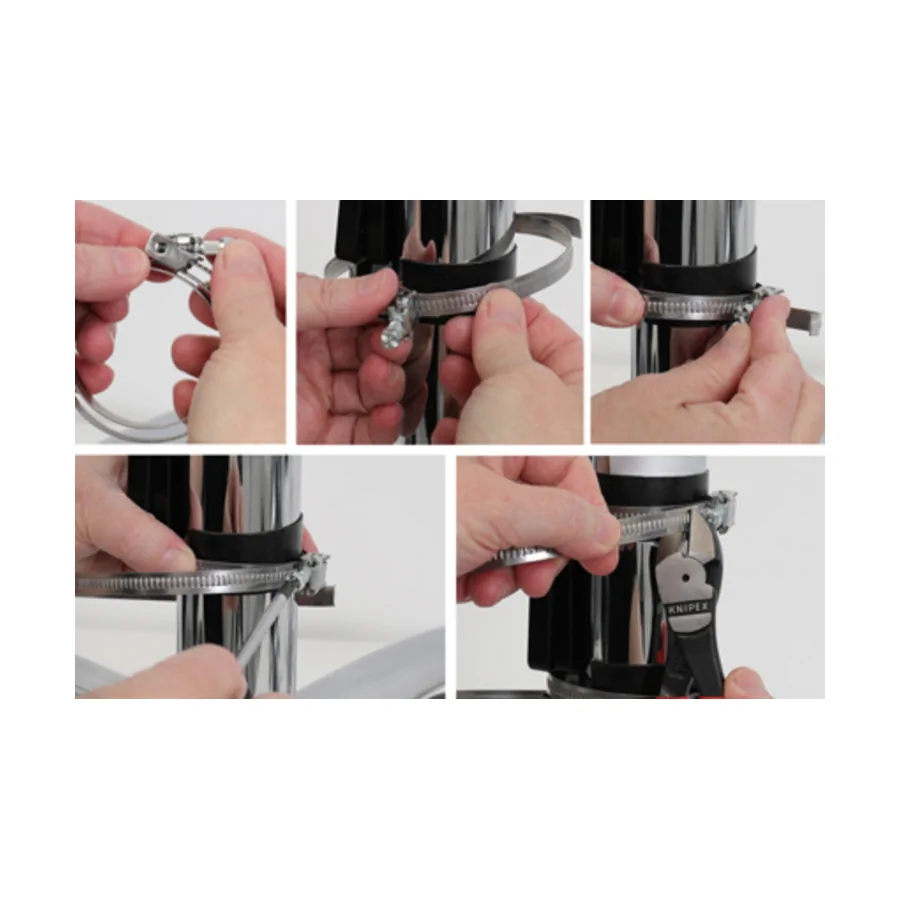

Schritt 3: Eine Schlauchschelle um den Rohr und das obere Ende der Rohr-Befestigung platzieren, in die selbe Höche als die Gummistreifen. Die andere Schlauchschelle um den Rohr und das untere Ende der Rohr-Befestigung platzieren, in die selbe Höche als die Gummistreifen. Die Schrauben festziehen so dass sich die Rohr-Befestigung richtig im Platz sitzt. Die Schlauchschelle schneiden.

---

Die Rohr-Befestigung ist montiert.
