713182 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für PANASONIC FZ-L1, nur für Geräte mit Scannerrahmen, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit , Halter mit Festanschluss (12/24V, 2A), passend für

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Die Montageplatte des Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

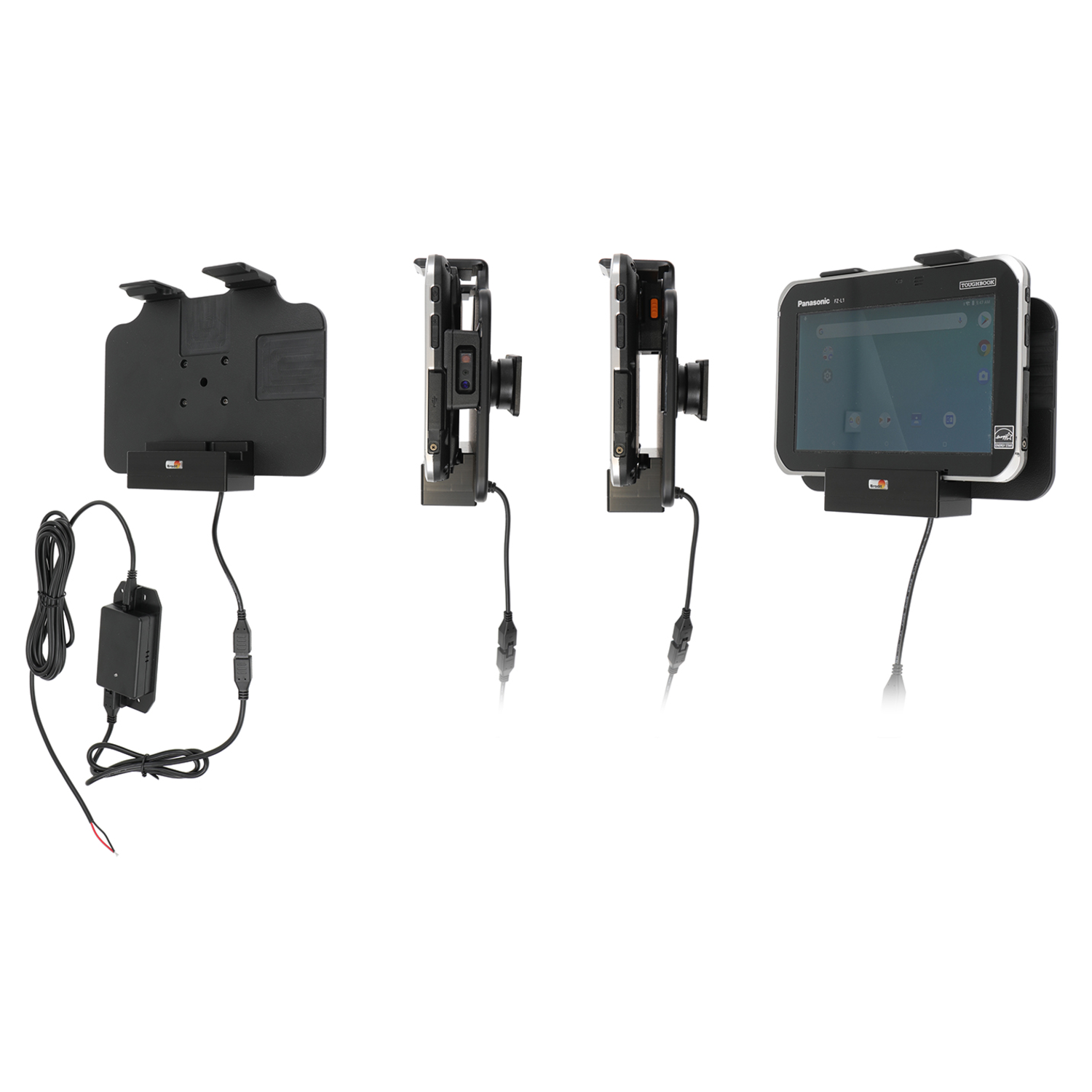

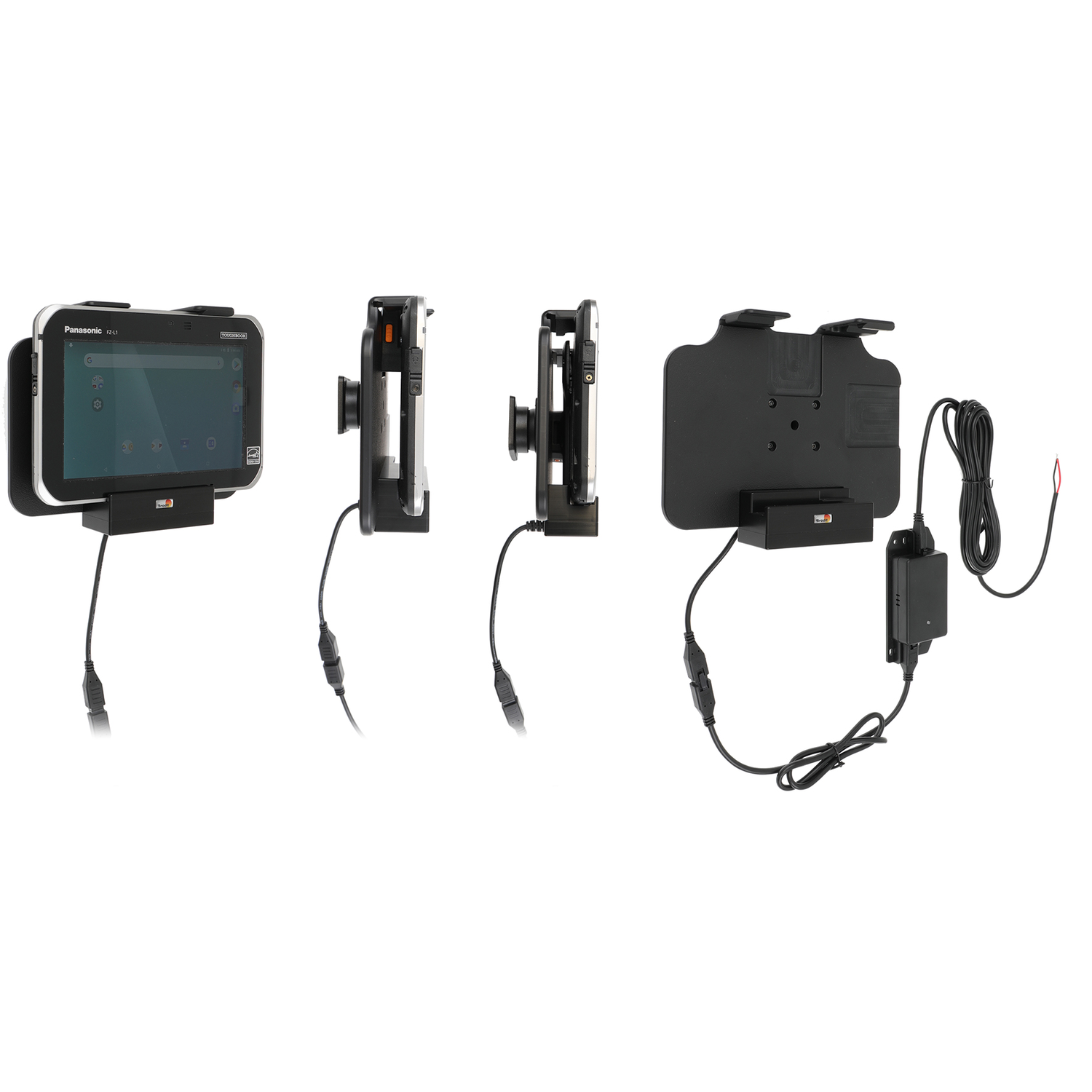

• 1x Brodit , aktive Ladehalterung für , mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713182 Aktiv Halterung für eine feste Installation Panasonic FZ-L1 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713182 Aktiv Halterung für eine feste Installation Panasonic FZ-L1
Passt für Geräte mit Scannerframe. Mit Kugelgelenk und easy-switching Systeme, 12 + 24V. 2A.

• Brodit-Nr.:   713182
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Rugged Devices
• Passt für:   Panasonic FZ-L1
• Passende Länder:   USA, UK / United Kingdom, Deutschland / Österreich / Europa, Australien
• Länge / Höhe:   154 mm
• Breite:   203 mm
• Tiefe:   72 mm
• Volumen:   2251 cm³
• Artikel-Gewicht:   509 Gramm

---

Der Brodit Halter 713182 ist passend für:

Hersteller	Modell	Sonstige Infos
Panasonic	FZ-L1	Passt für Geräte mit Scannerframe. Mit Kugelgelenk und easy-switching Systeme, 12 + 24V. 2A.

Montageanleitung Brodit 713182

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

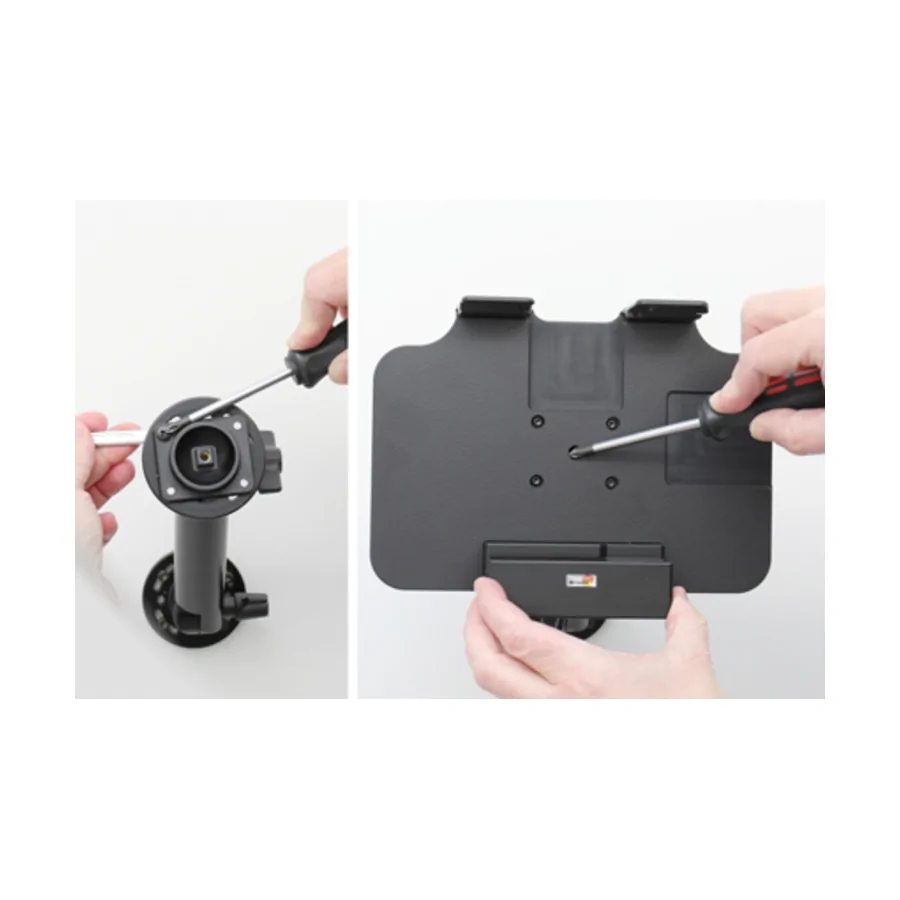

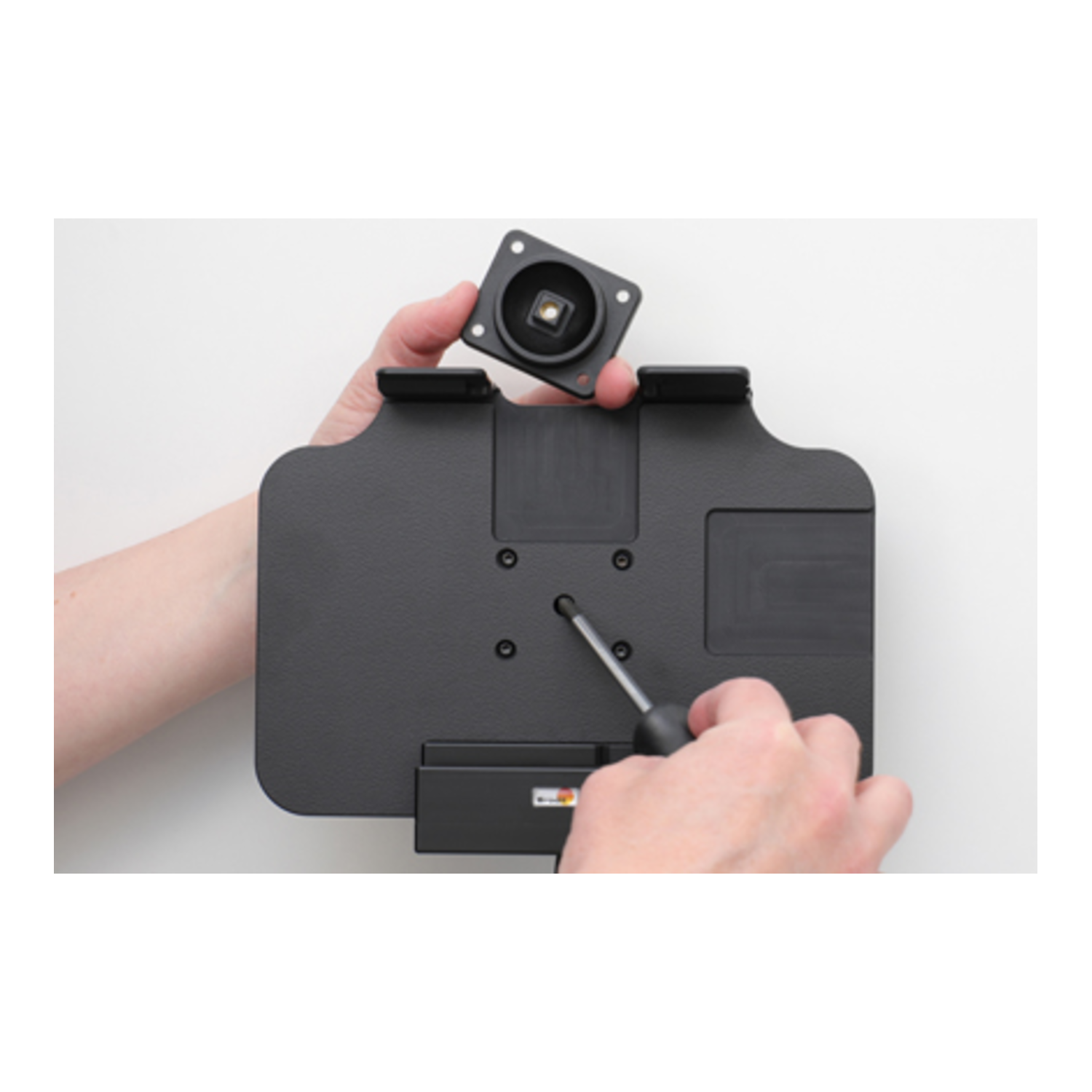

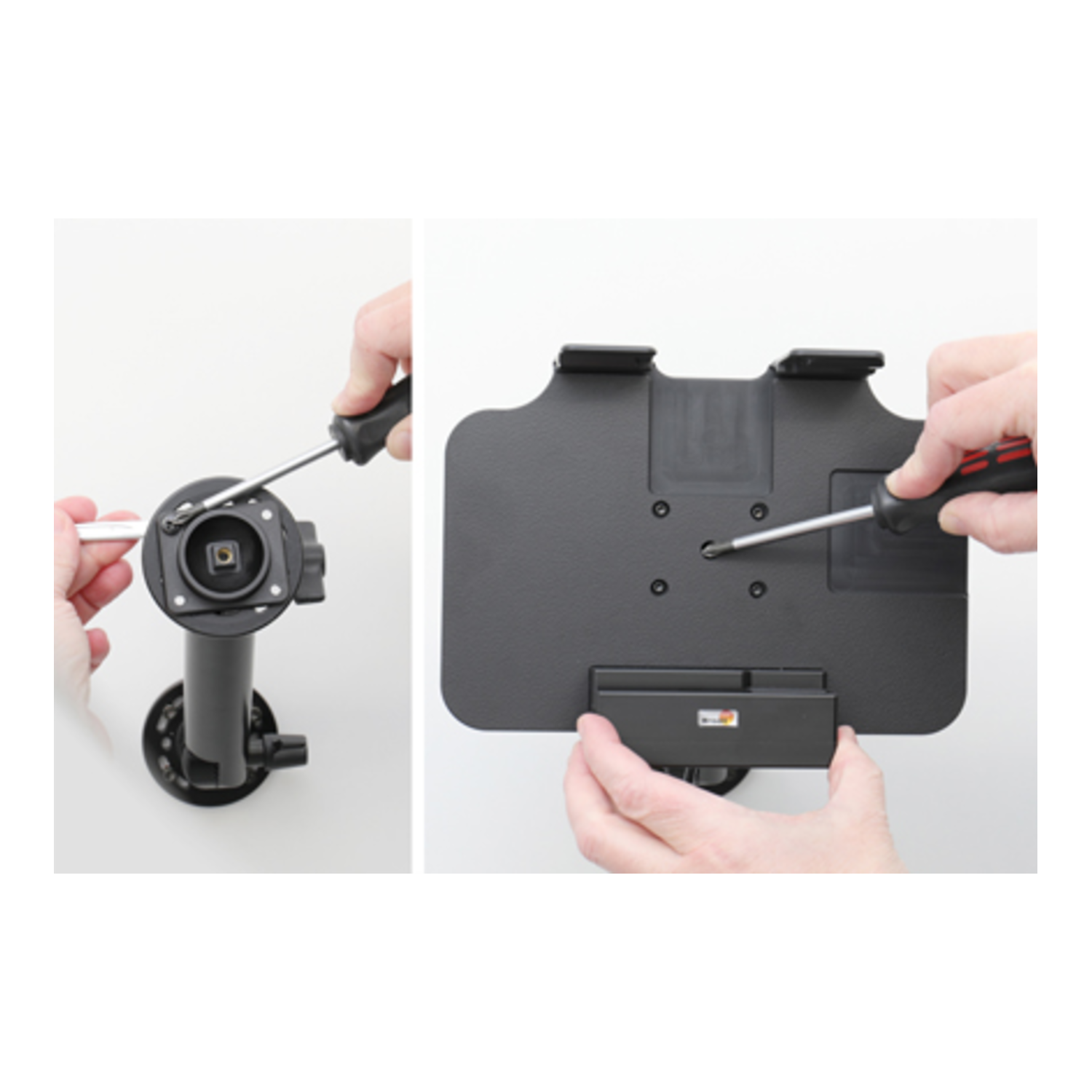

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

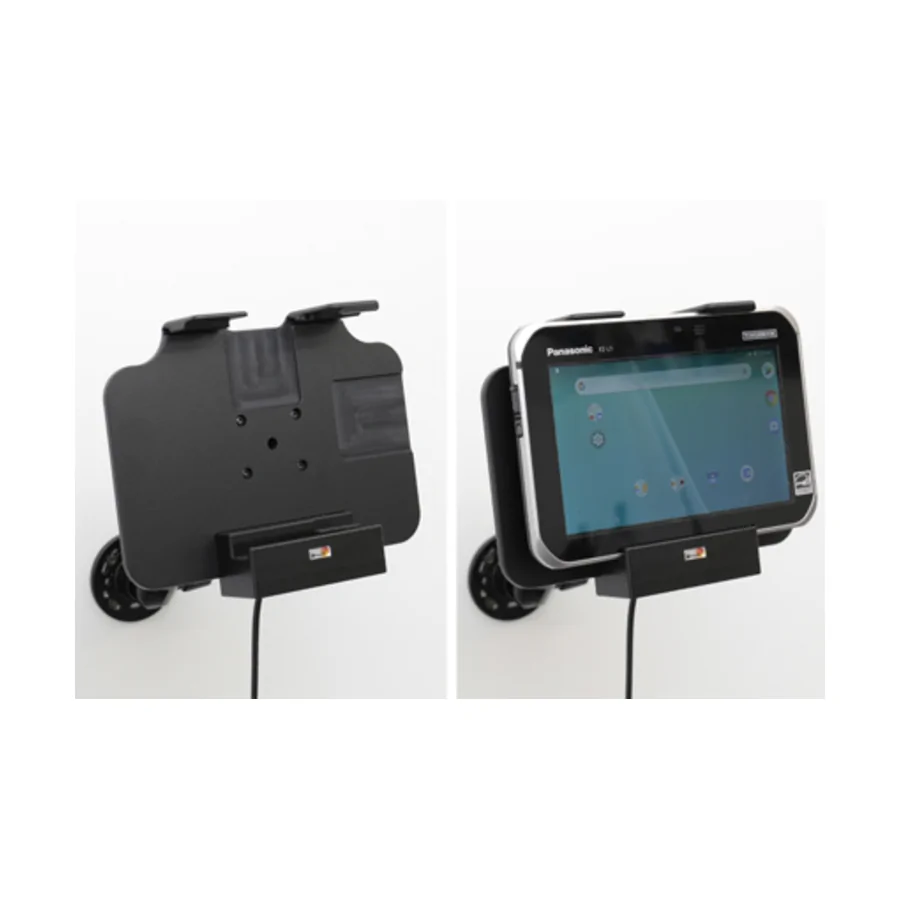

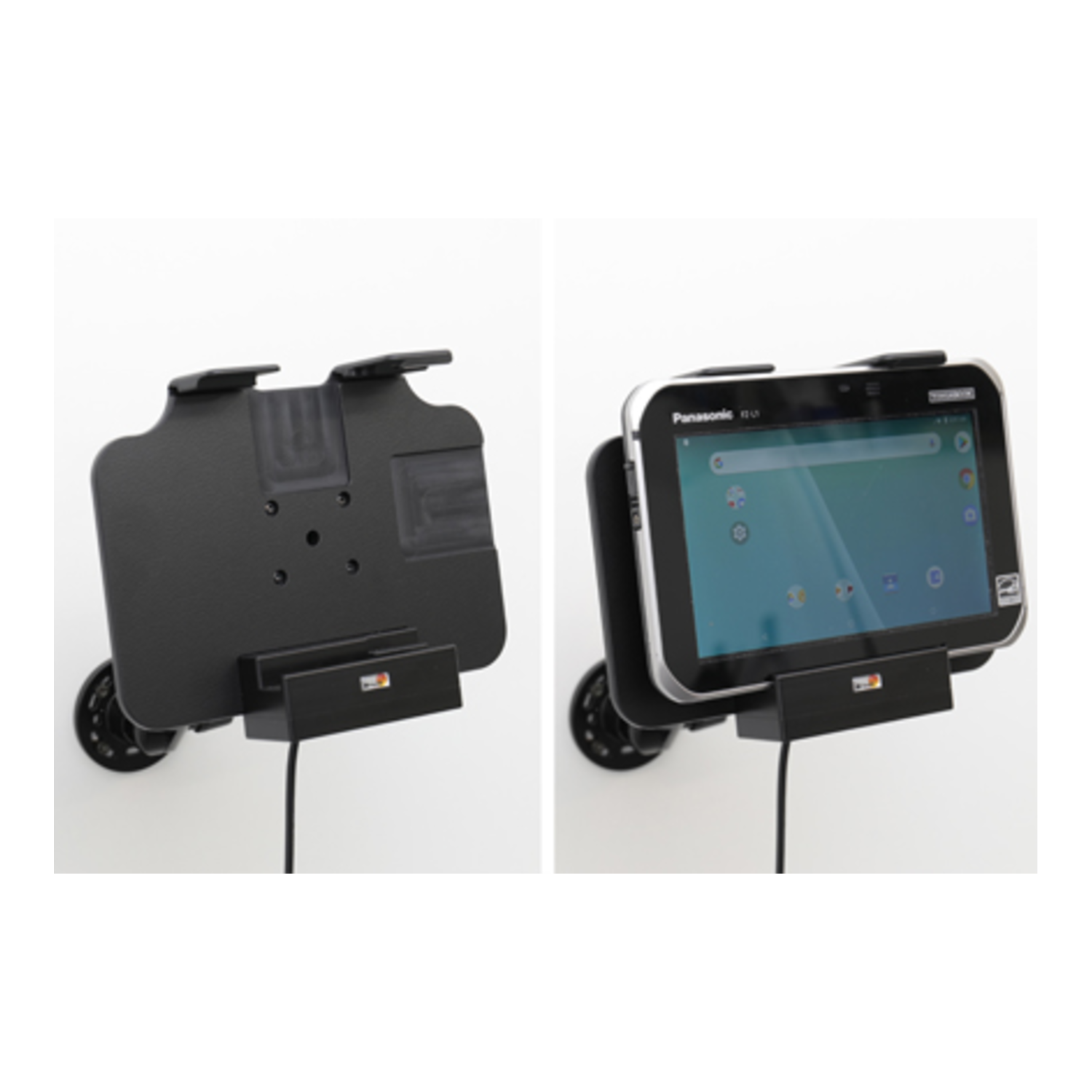

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

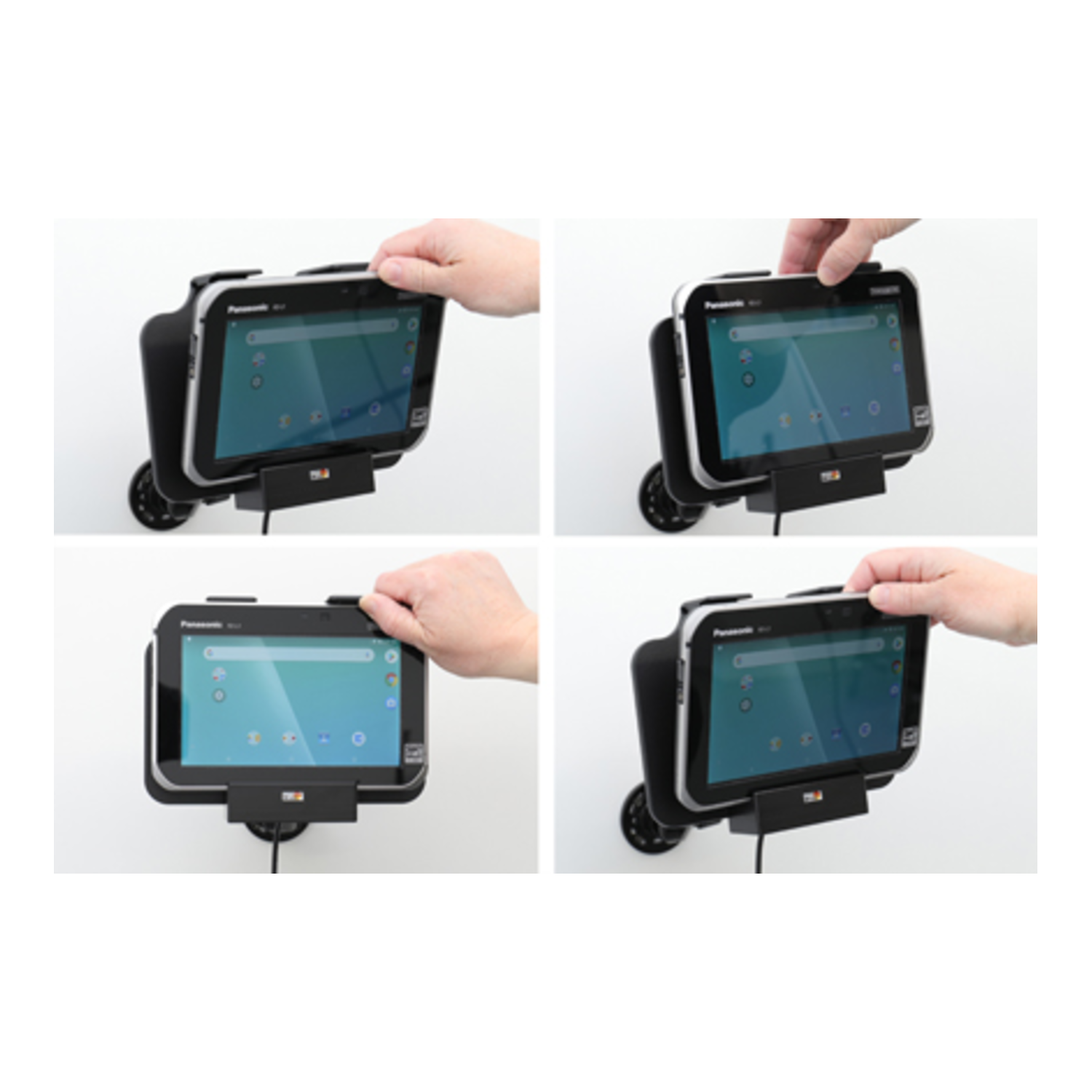

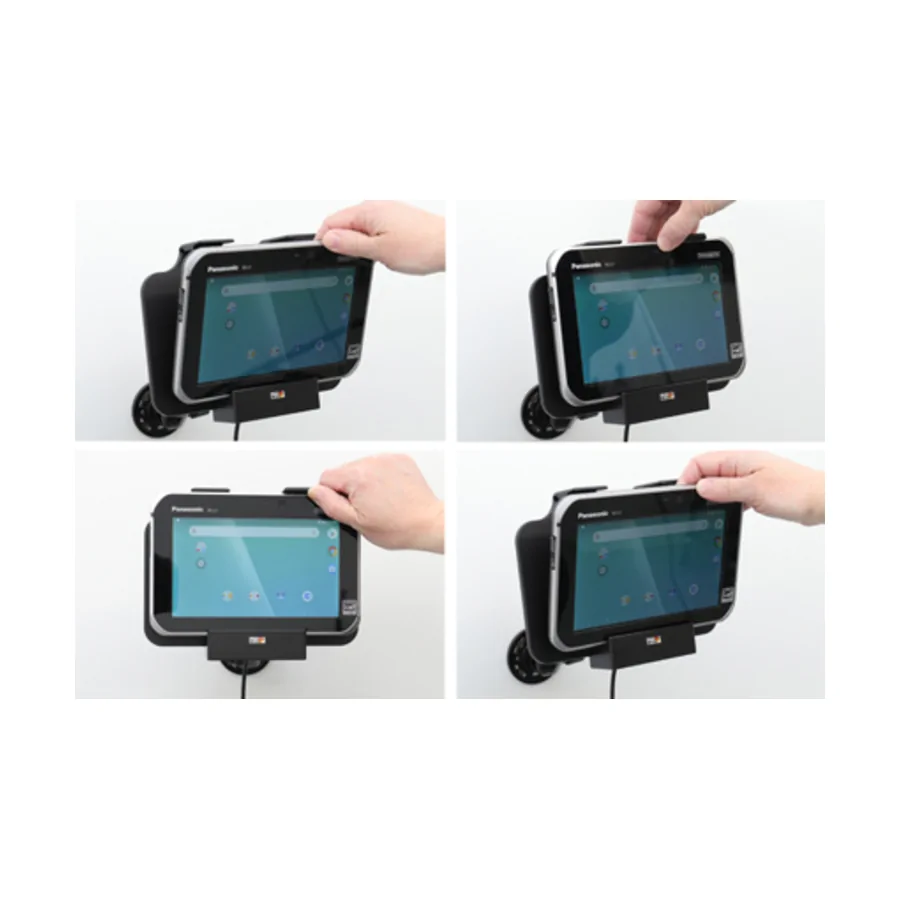

Schritt 3: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das Gerät von der Halterung zu entfernen: Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts raus von der Halterung ziehen.

---

Die Halterung ist montiert.

---
