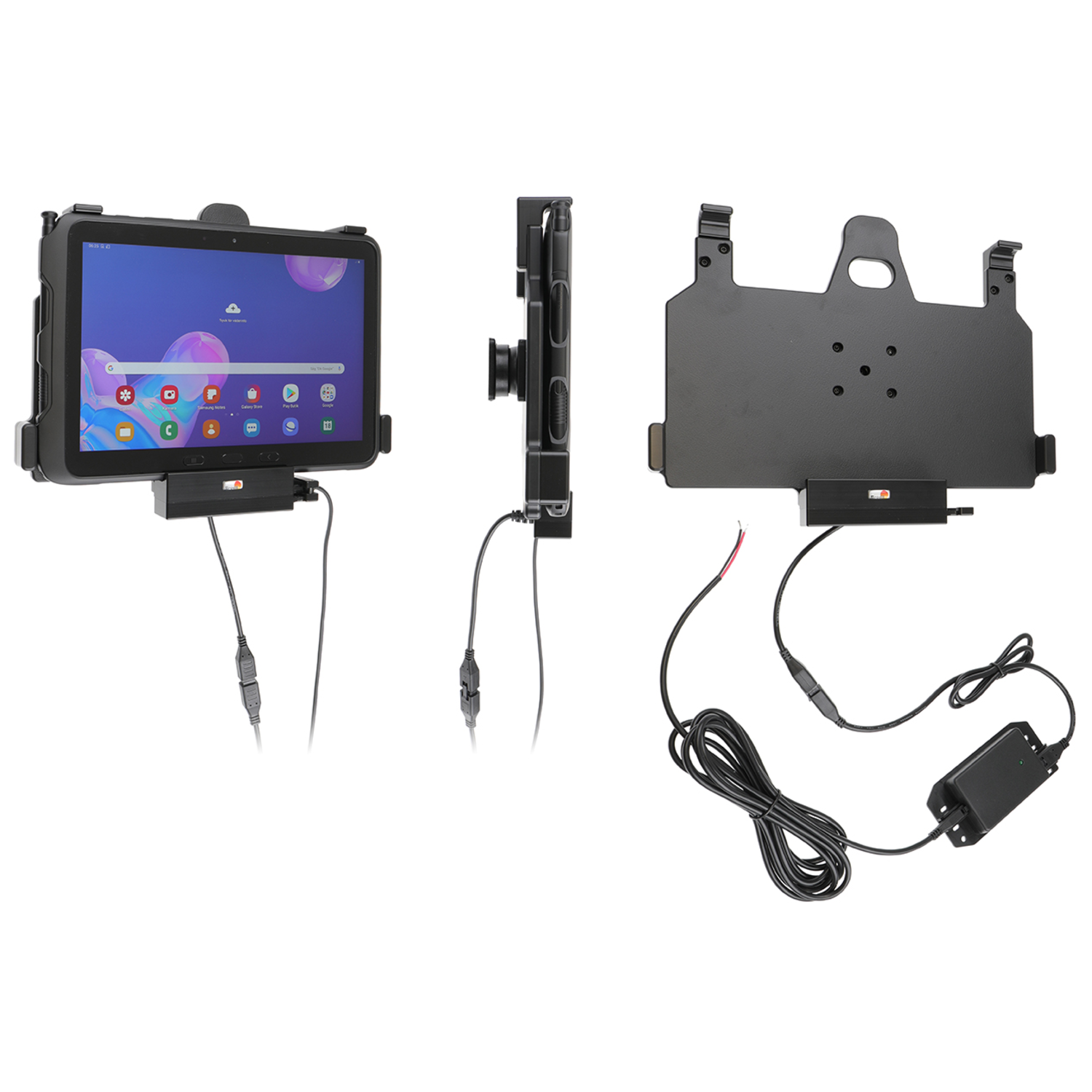

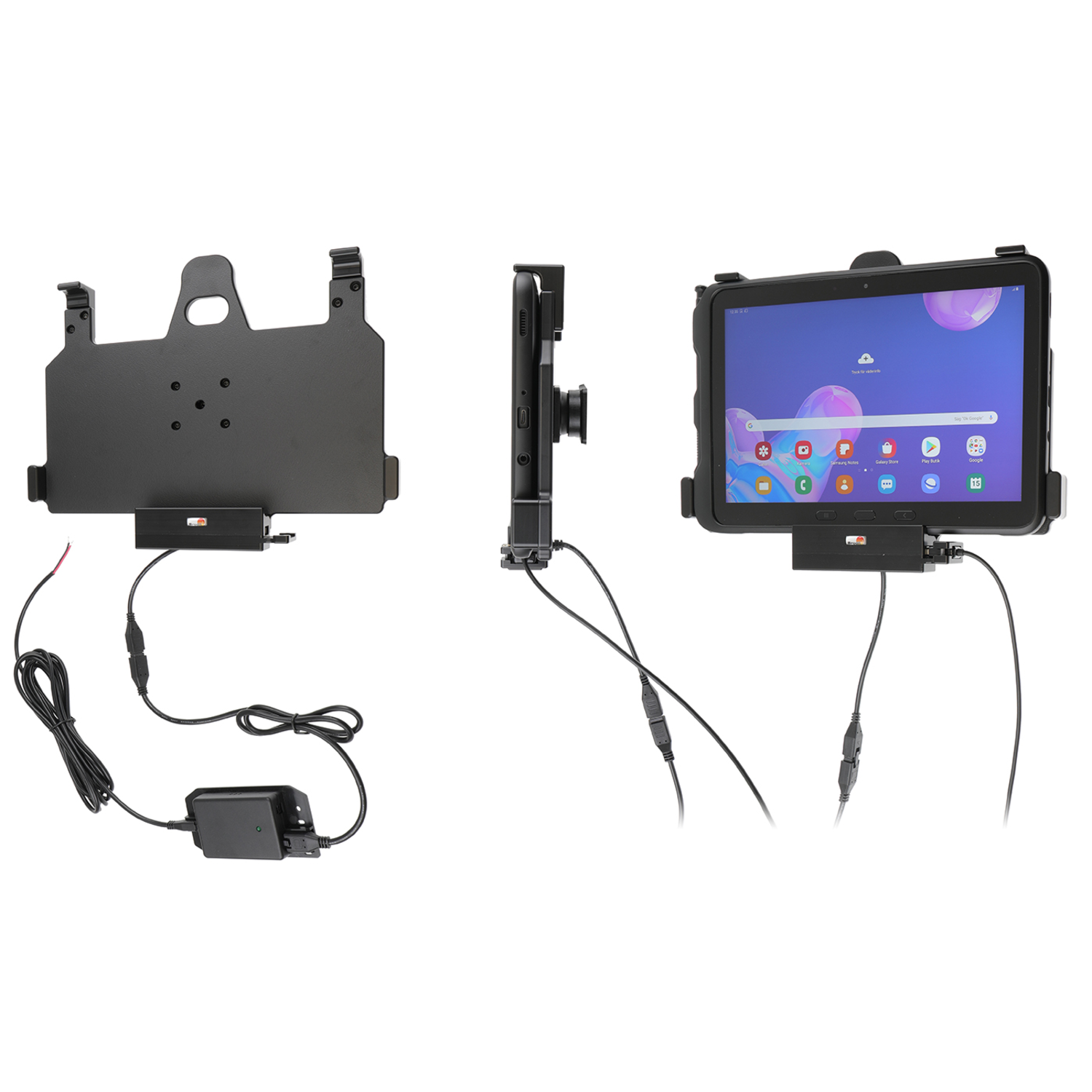

713149 | Brodit Halter Aktiv USB-HOST, mit Festanschluss, 12/24V, für SAMSUNG Galaxy Tab Active Pro, Horizontal, passt für Geräte mit Original Hülle, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 713149, Halter mit Festanschluss (12/24V, 2A), passend für SAMSUNG Galaxy Tab Active Pro

• Die Galaxy Tab Active Pro Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr SAMSUNG Galaxy Tab Active Pro konstruiert
• Die Montageplatte des Galaxy Tab Active Pro Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des Galaxy Tab Active Pro
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr Galaxy Tab Active Pro mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven SAMSUNG Galaxy Tab Active Pro Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit 713149, aktive Ladehalterung für SAMSUNG Galaxy Tab Active Pro, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des Galaxy Tab Active Pro erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

Brodit 713149 passt für das SAMSUNG Galaxy Tab Active Pro NUR MIT HÜLLE ⚠

Passt für Geräte mit original Hülle / Tasche. Mit Kugelgelenk, USB Host.

---

Brodit 713149 Aktiv Halterung für eine feste Installation Samsung Galaxy Tab Active Pro T540 + T545 + T547 + T547U – Hersteller Infos, technische Daten und wichtige Hinweise

---

Brodit 713149 Aktiv Halterung für eine feste Installation Samsung Galaxy Tab Active Pro T540 + T545 + T547 + T547U
Passt für Geräte mit original Skin. Mit Kugelgelenk, USB Host.

• Brodit-Nr.:  713149
• Produkt:  Aktiv Halterung für eine feste Installation
• Warengruppe:  Smartphone
• Hergestellt für:  Samsung Galaxy Tab Active Pro T540 + T545 + T547 + T547U
• Passende Länder:  Deutschland / Österreich / Europa, UK / United Kingdom, Australien, USA
• Länge / Höhe:  232 mm
• Breite:  280 mm
• Tiefe:  54 mm
• Volumen:  3508 cm³
• Artikel-Gewicht:  661 Gramm

---

Konfigurator mit Samsung Galaxy Tab Active Pro T540 + T545 + T547 + T547U Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 713149 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy Tab Active Pro T540 + T545 + T547 + T547U	Passt für Geräte mit original Skin. Mit Kugelgelenk, USB Host.

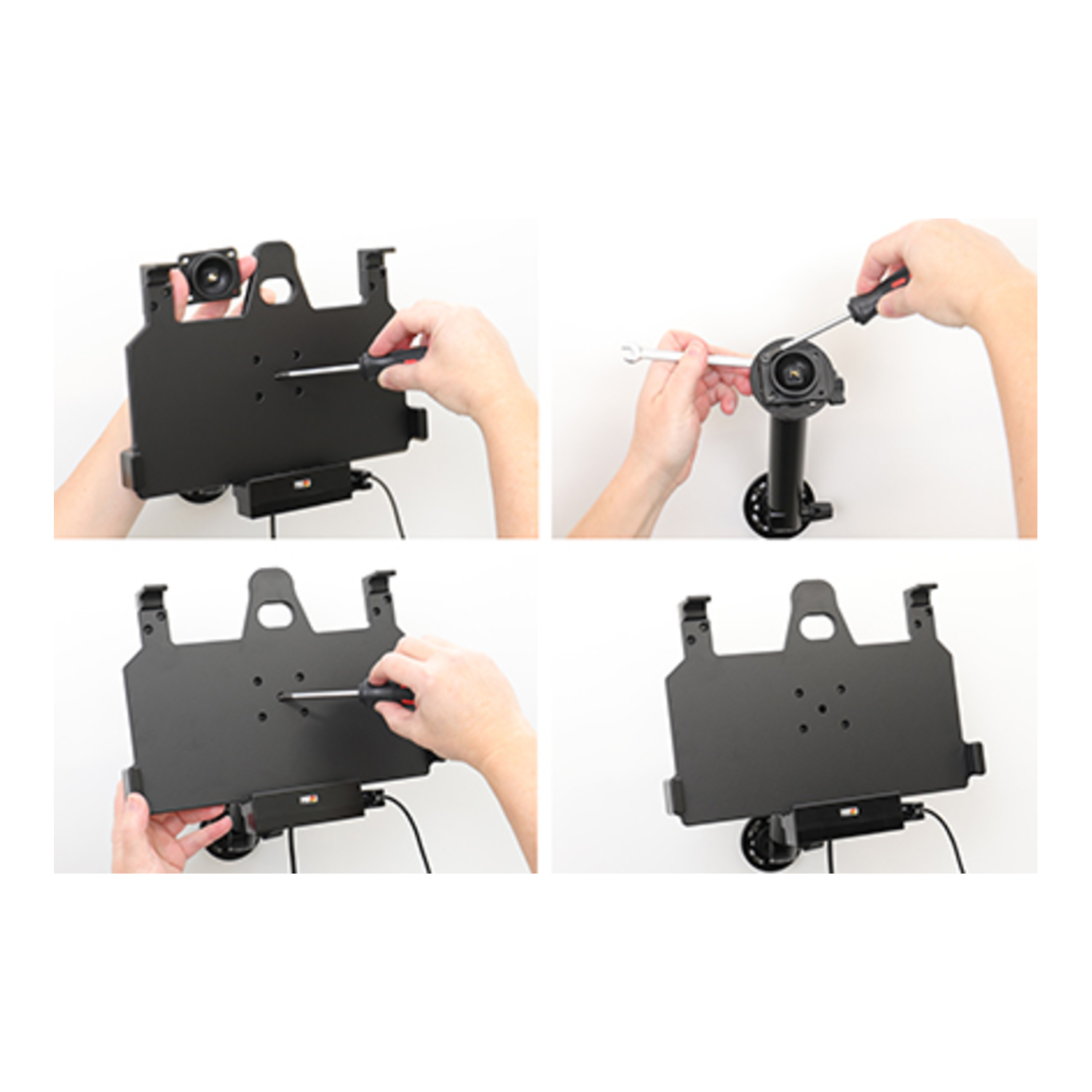

Montageanleitung für Samsung Brodit Halterung 713149 anzeigen

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

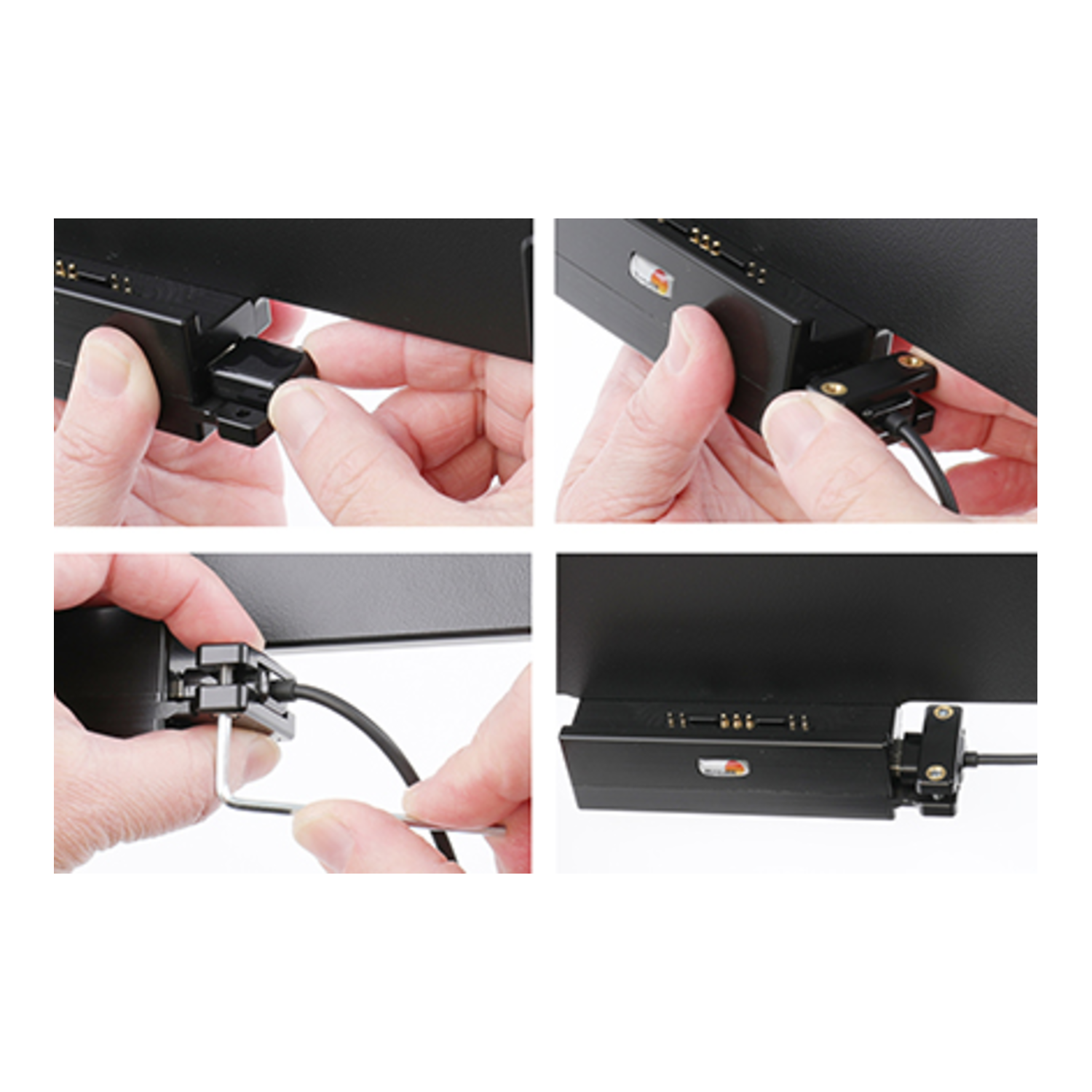

Schritt 1: Schließen Sie das Gerät über einen USB-Host an. Drücken Sie das Kabel in die Buchse, platzieren Sie die Kabelbuchse über den vorgebohrten Löchern, schrauben Sie die Kabelbuchse mit den mitgelieferten Schrauben fest.

---

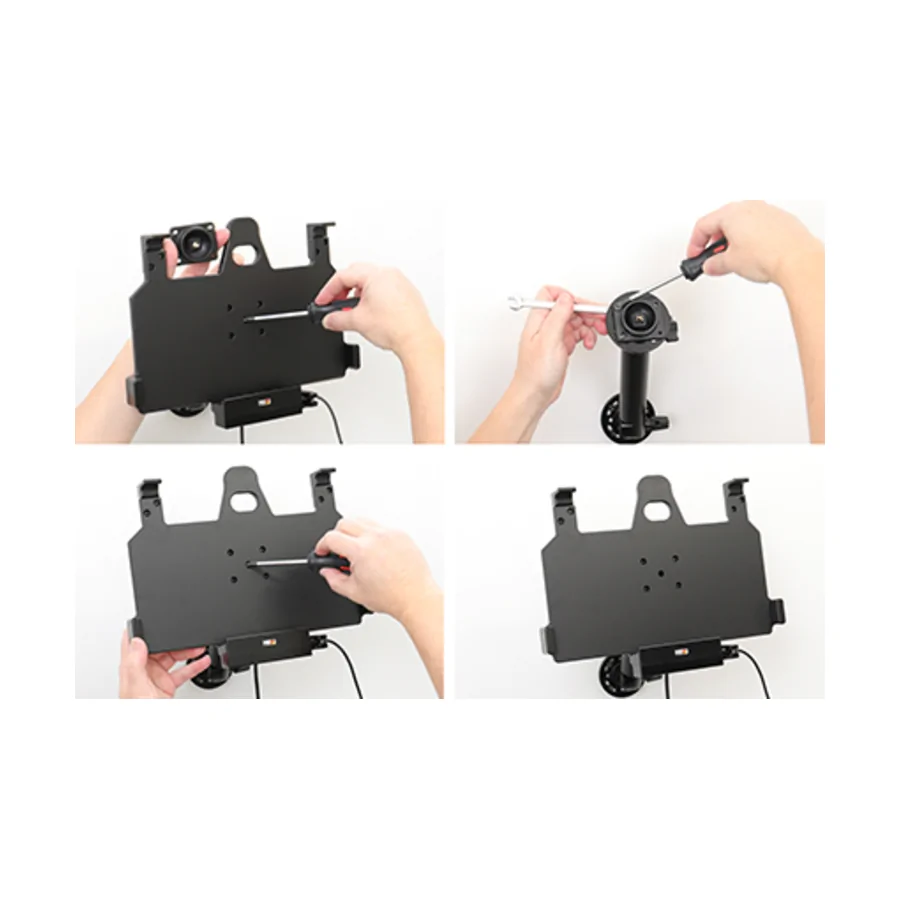

Schritt 2: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

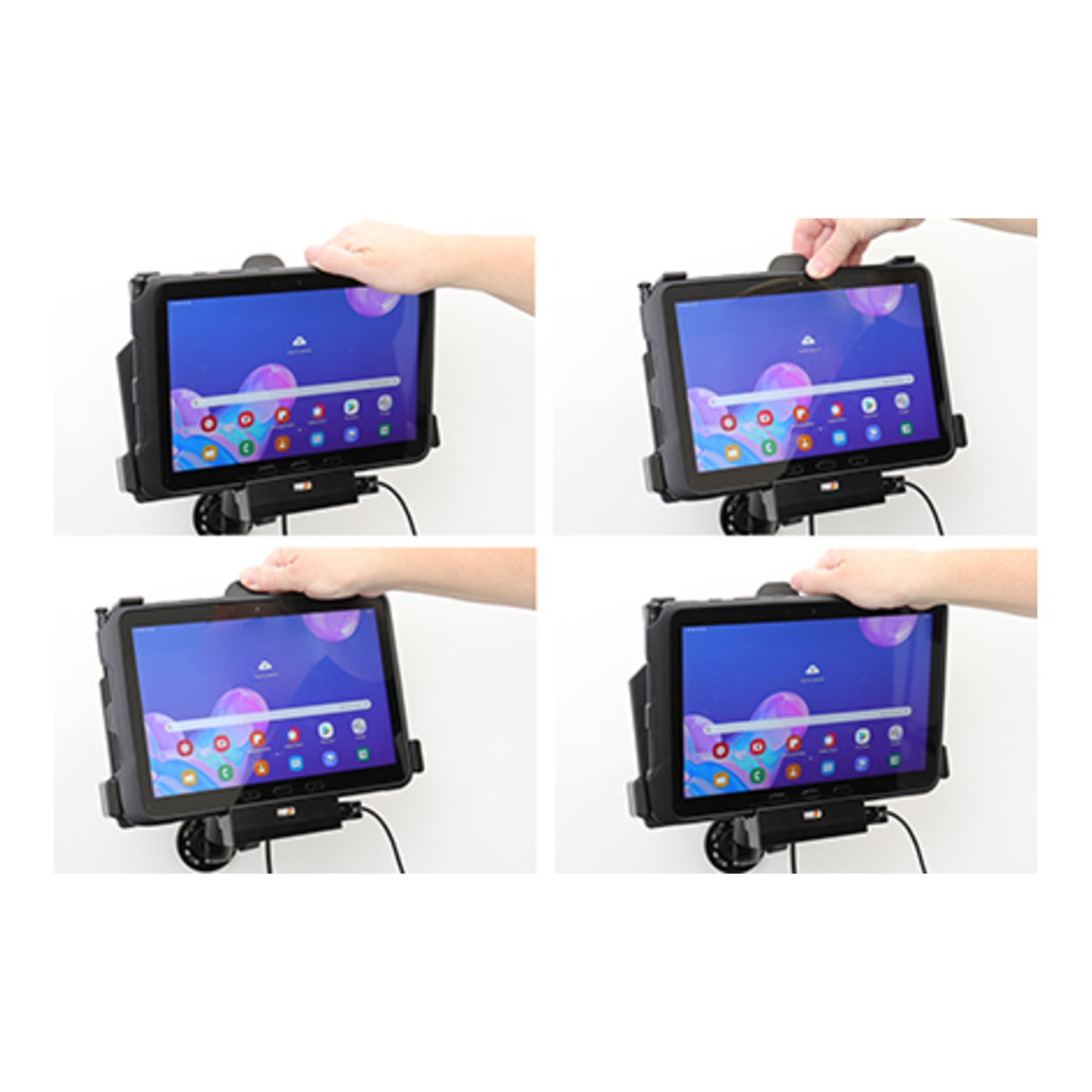

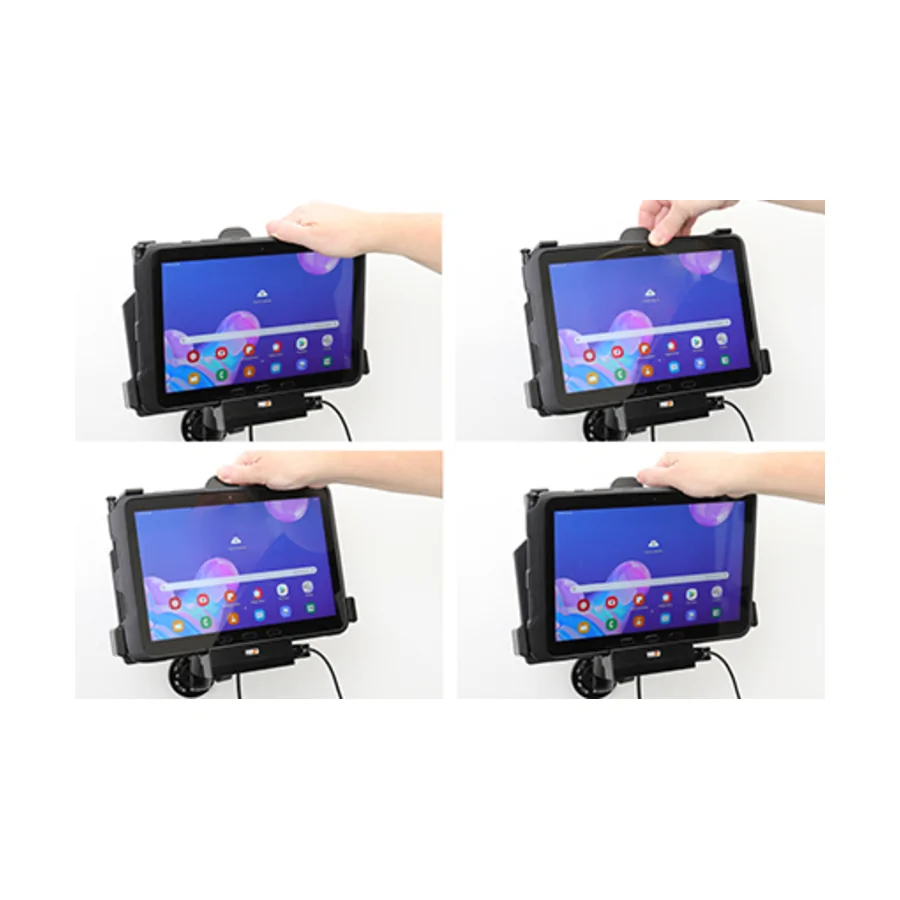

Schritt 3: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das Gerät von der Halterung zu entfernen: Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts raus von der Halterung ziehen.

---

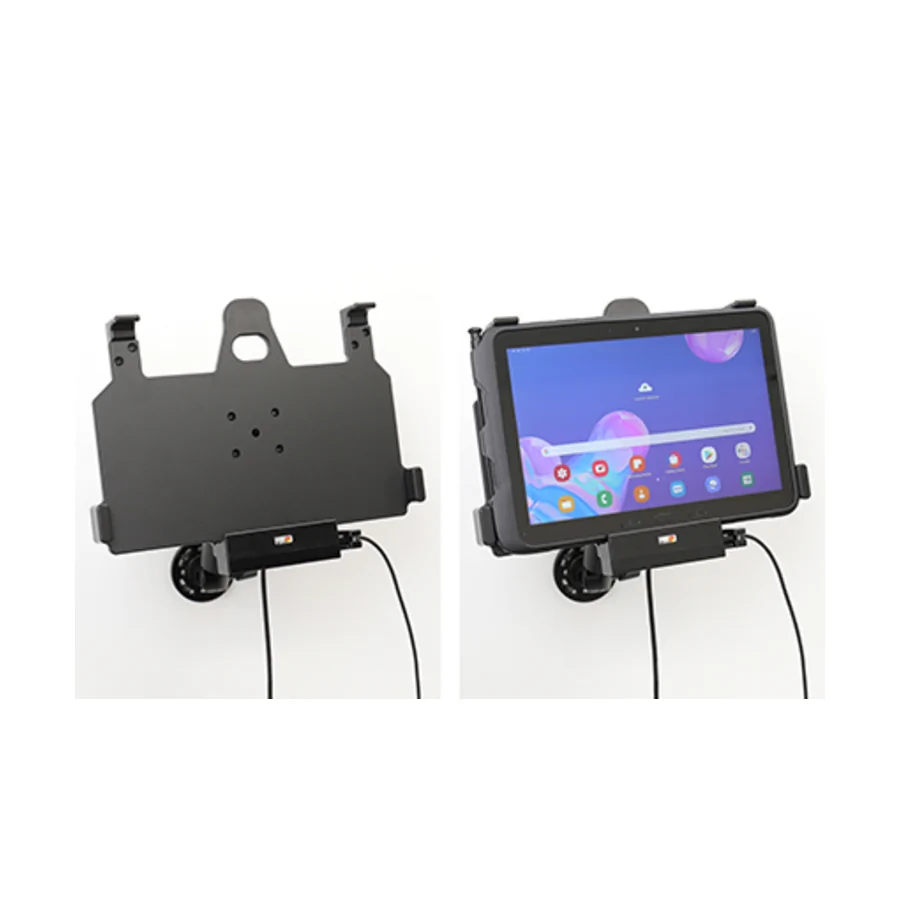

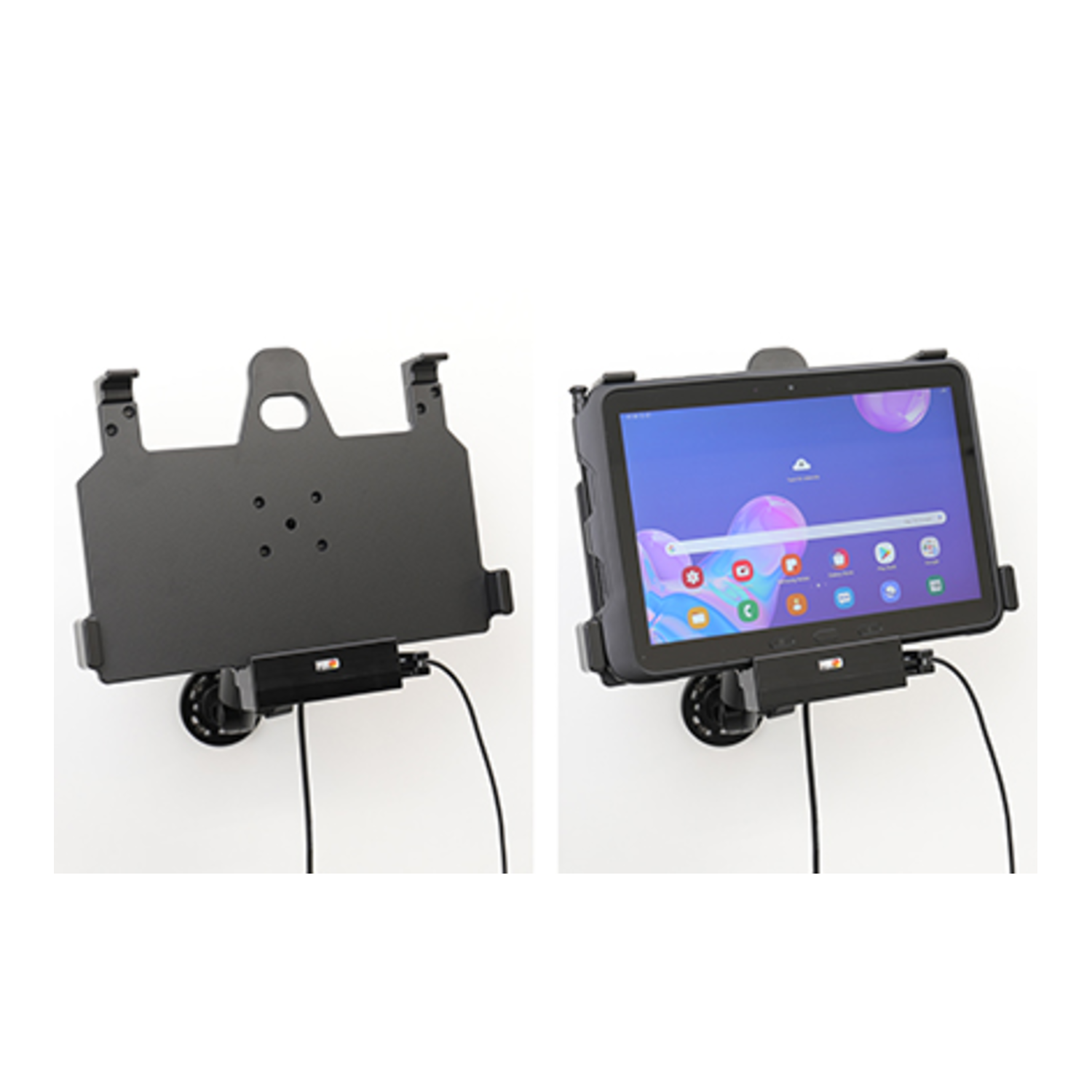

Die Halterung ist montiert.

---
