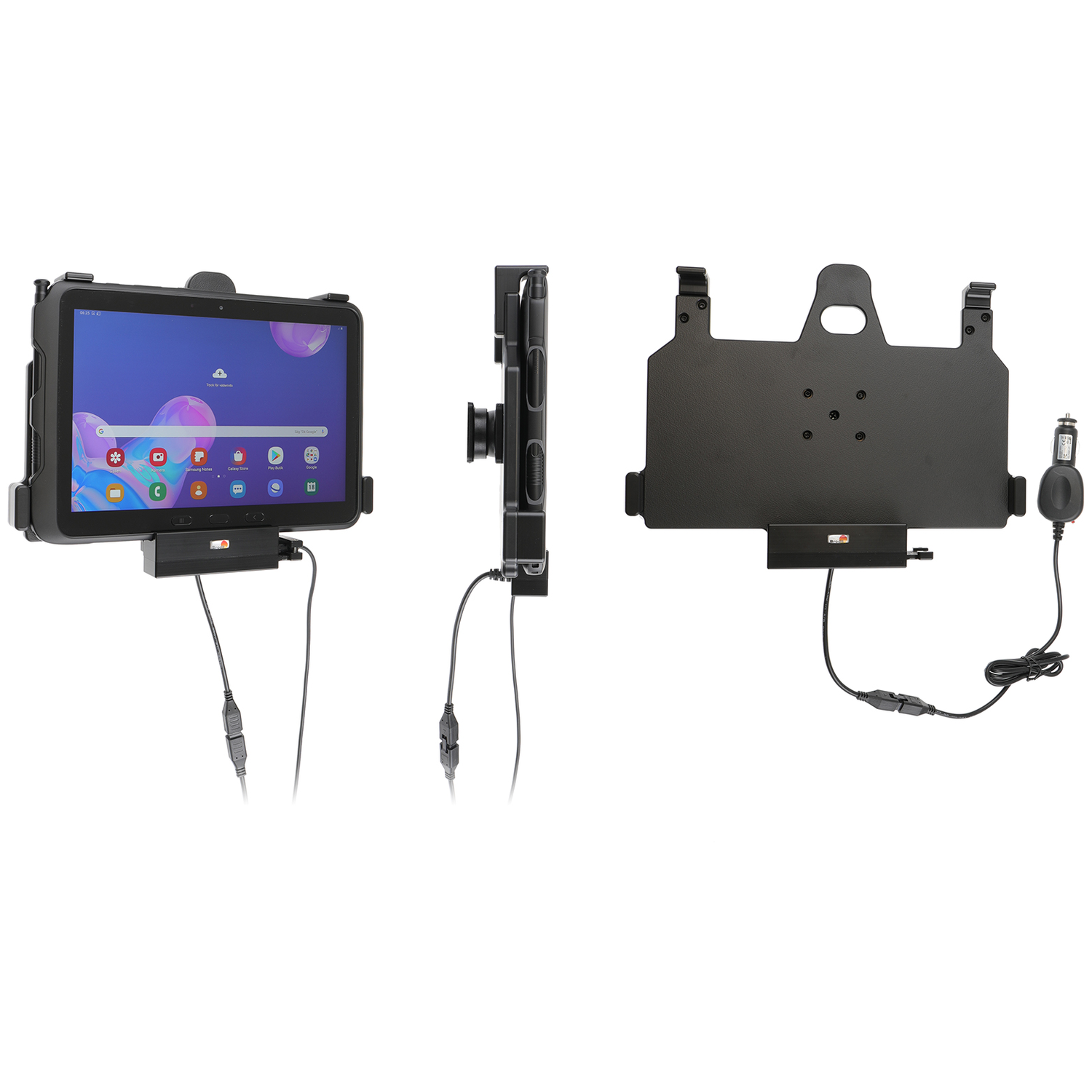

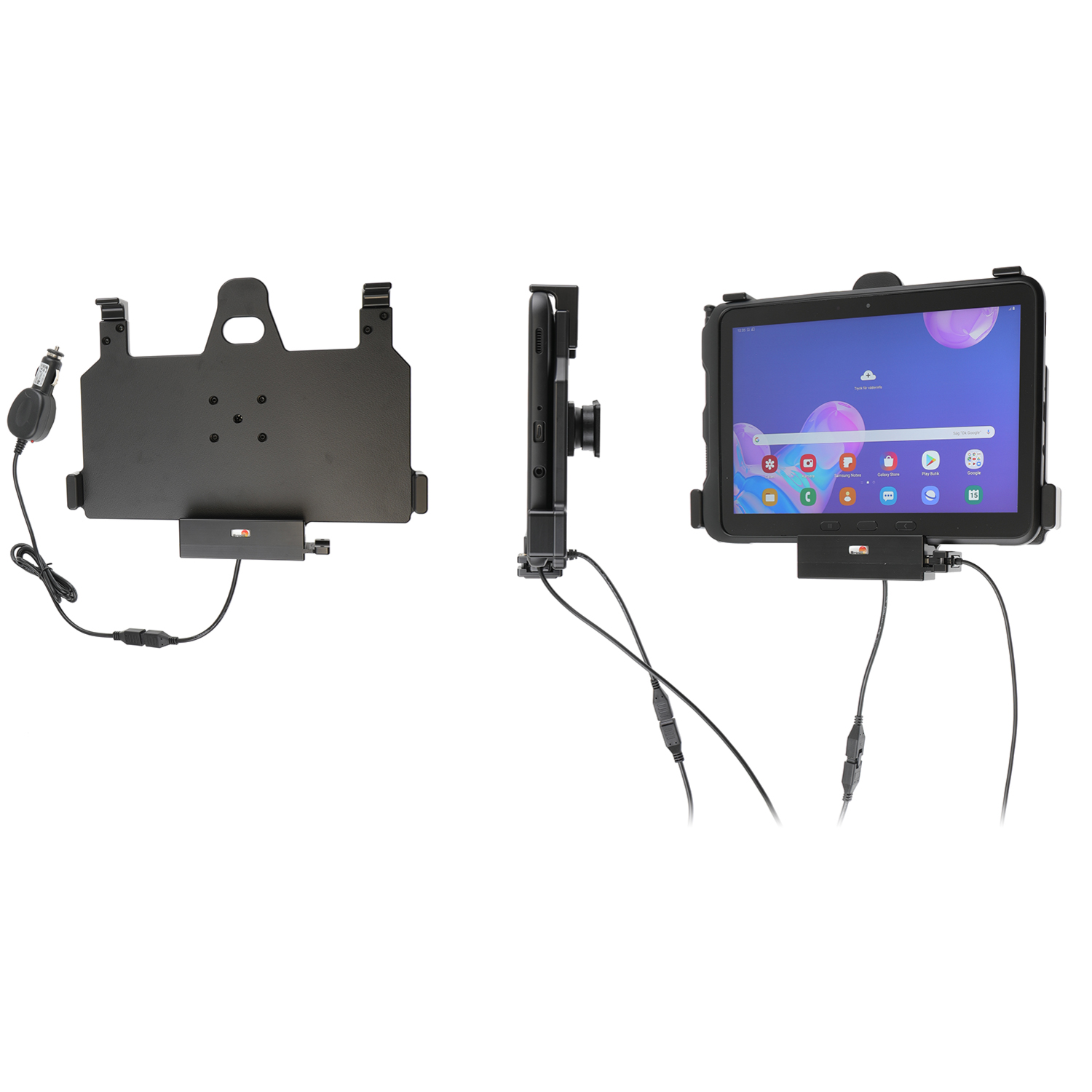

712149 | Brodit Halter Aktiv mit USB-HOST, 12/24V, für SAMSUNG Galaxy Tab Active Pro, Horizontal, passt für Geräte mit Original Hülle, mit Ladekabel für den Zigarettenanzünder

Brodit Halter 712149, mit Zigarettenanzünderstecker (12/24V) für SAMSUNG Galaxy Tab Active Pro

• Die Galaxy Tab Active Pro Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr SAMSUNG Galaxy Tab Active Pro konstruiert
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50x42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung Ihres Galaxy Tab Active Pro

Empfohlenes Zubehör zur Befestigung des aktiven SAMSUNG Galaxy Tab Active Pro Halters im KFZ / LKW:

• Brodit ProClip oder Lederkonsole

Lieferumfang:

• Brodit 712149, aktive Ladehalterung für SAMSUNG Galaxy Tab Active Pro mit Zigarettenanzünderstecker und Kugelgelenk
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Passt für Geräte mit original Hülle / Tasche. Mit Kugelgelenk, USB Host.

---

Brodit 712149 Aktiv Halterung mit Zigarettenanzünder-Stecker Samsung Galaxy Tab Active Pro T540 + T545 + T547 + T547U | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 712149 Aktiv Halterung mit Zigarettenanzünder-Stecker Samsung Galaxy Tab Active Pro T540 + T545 + T547 + T547U
Passt für Geräte mit original Skin. Mit Kugelgelenk, USB Host.

• Brodit-Nr.:   712149
• Produkt:   Aktiv Halterung mit Zigarettenanzünder-Stecker
• Warengruppe:   Smartphone
• Passt für:   Samsung Galaxy Tab Active Pro T540 + T545 + T547 + T547U
• Passende Länder:   Deutschland / Österreich / Europa, UK / United Kingdom, Australien, USA
• Länge / Höhe:   216 mm
• Breite:   280 mm
• Tiefe:   52 mm
• Volumen:   3145 cm³
• Artikel-Gewicht:   687 Gramm

---

Konfigurator mit Samsung Galaxy Tab Active Pro T540 + T545 + T547 + T547U Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 712149 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy Tab Active Pro T540 + T545 + T547 + T547U	Passt für Geräte mit original Skin. Mit Kugelgelenk, USB Host.

Montageanleitung Brodit 712149

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

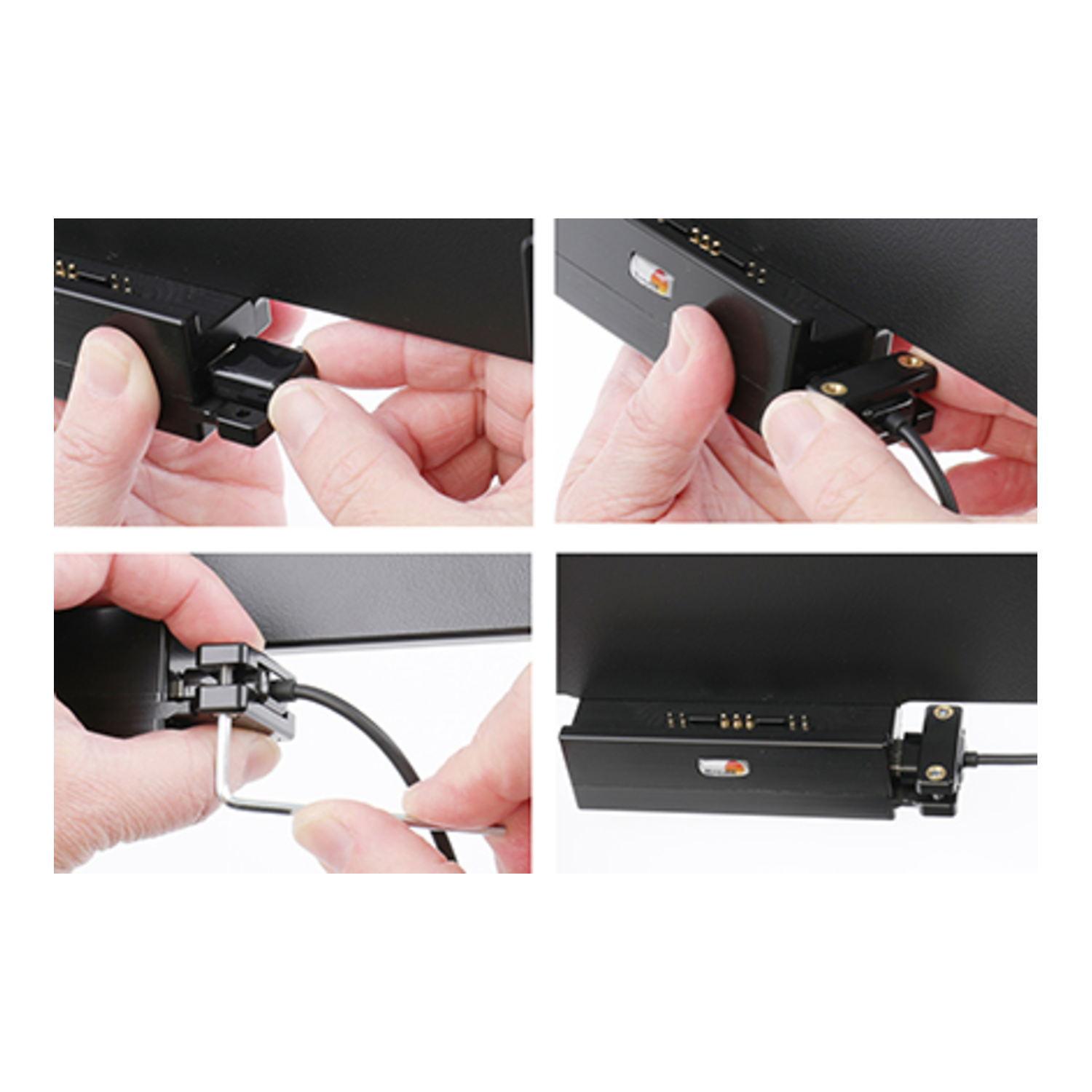

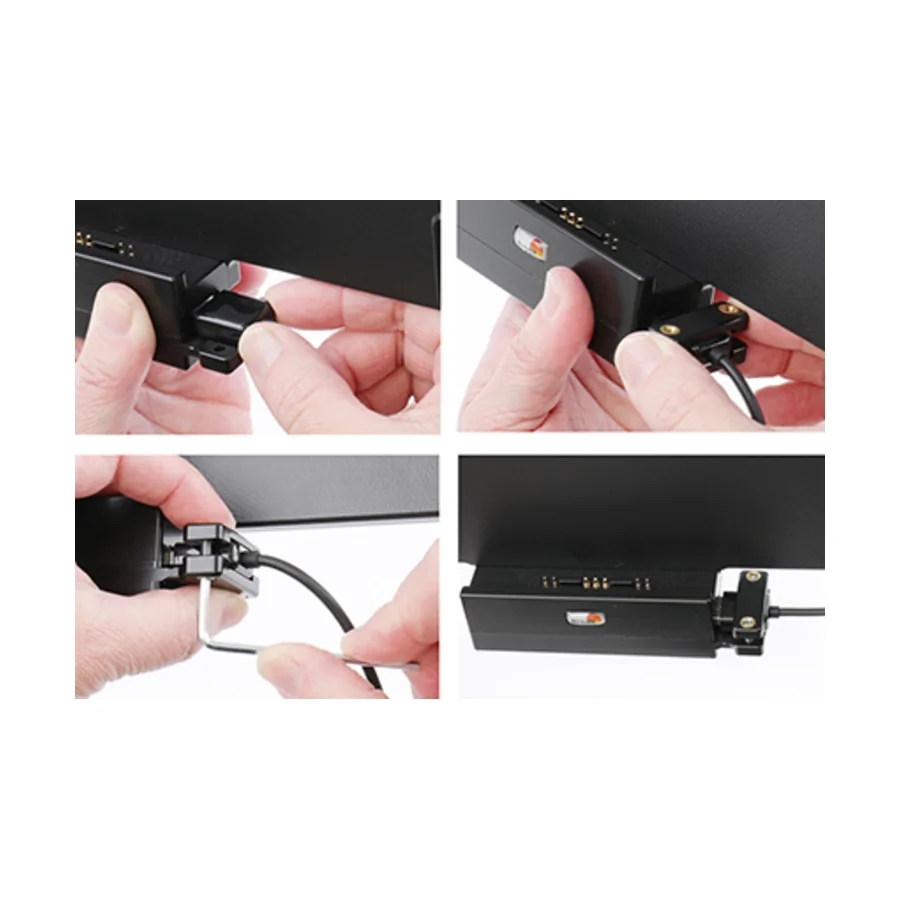

Schritt 1: Schließen Sie das Gerät über einen USB-Host an. Drücken Sie das Kabel in die Buchse, platzieren Sie die Kabelbuchse über den vorgebohrten Löchern, schrauben Sie die Kabelbuchse mit den mitgelieferten Schrauben fest.

---

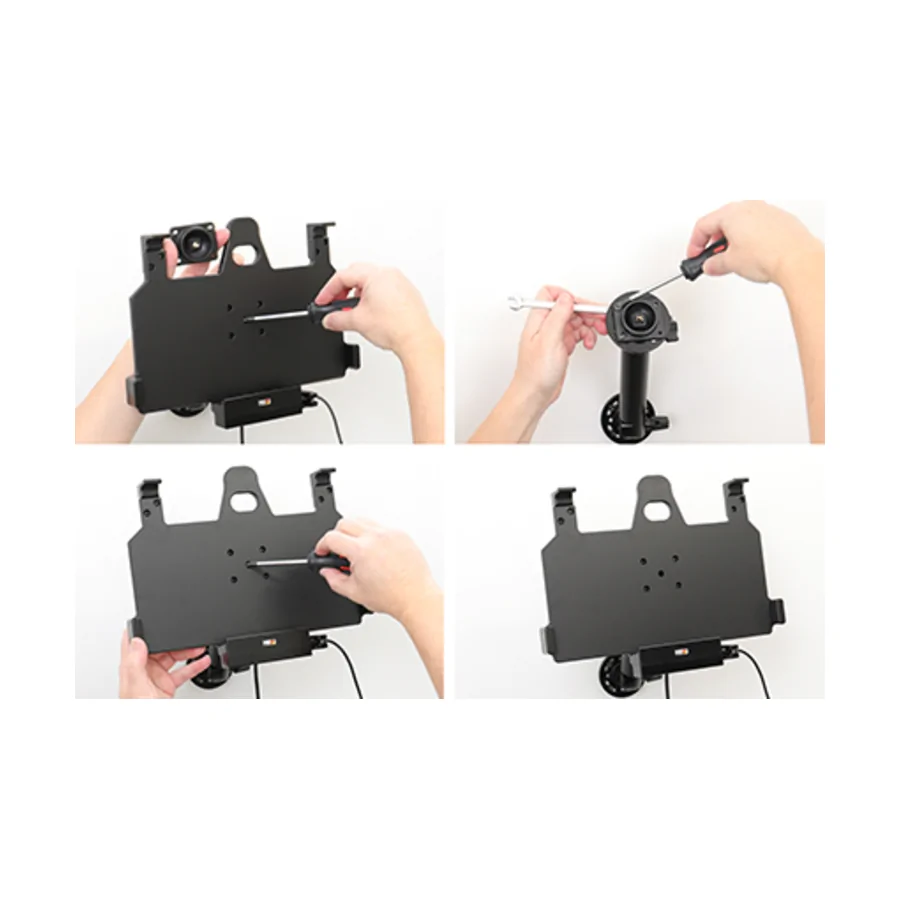

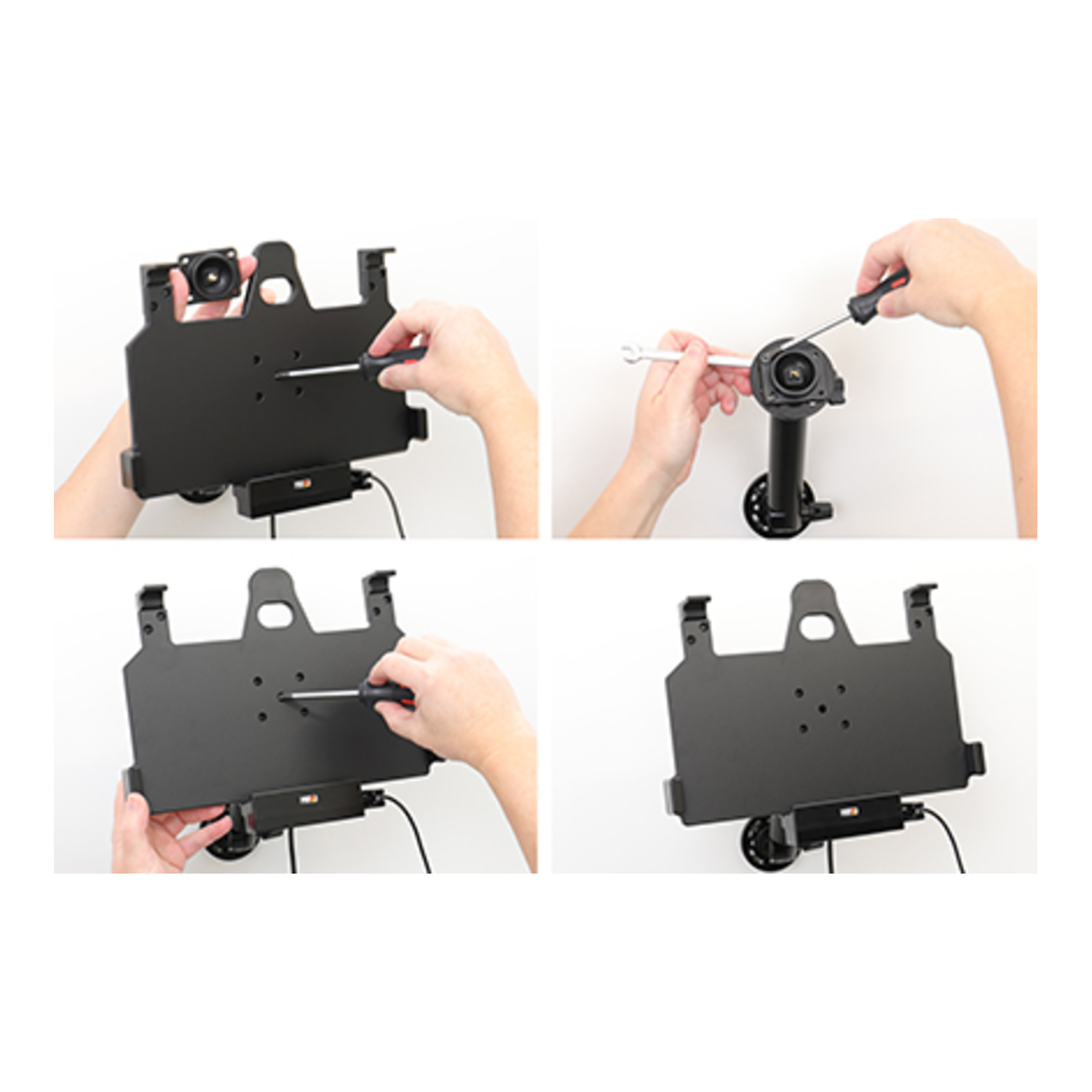

Schritt 2: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

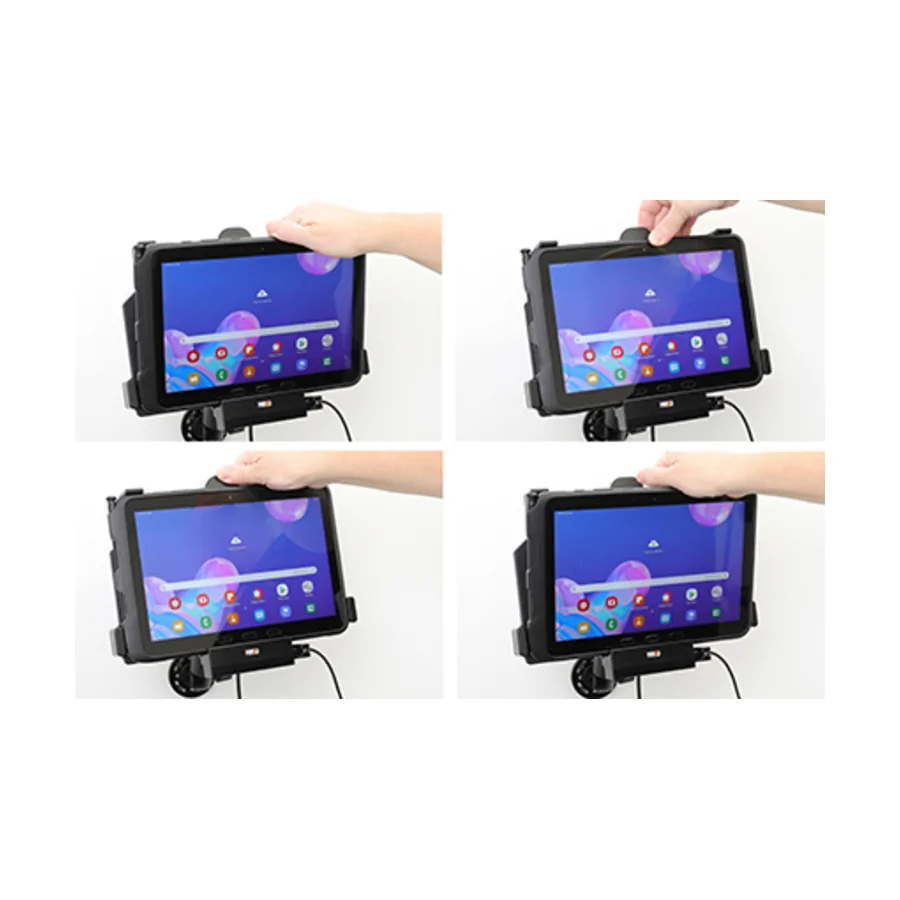

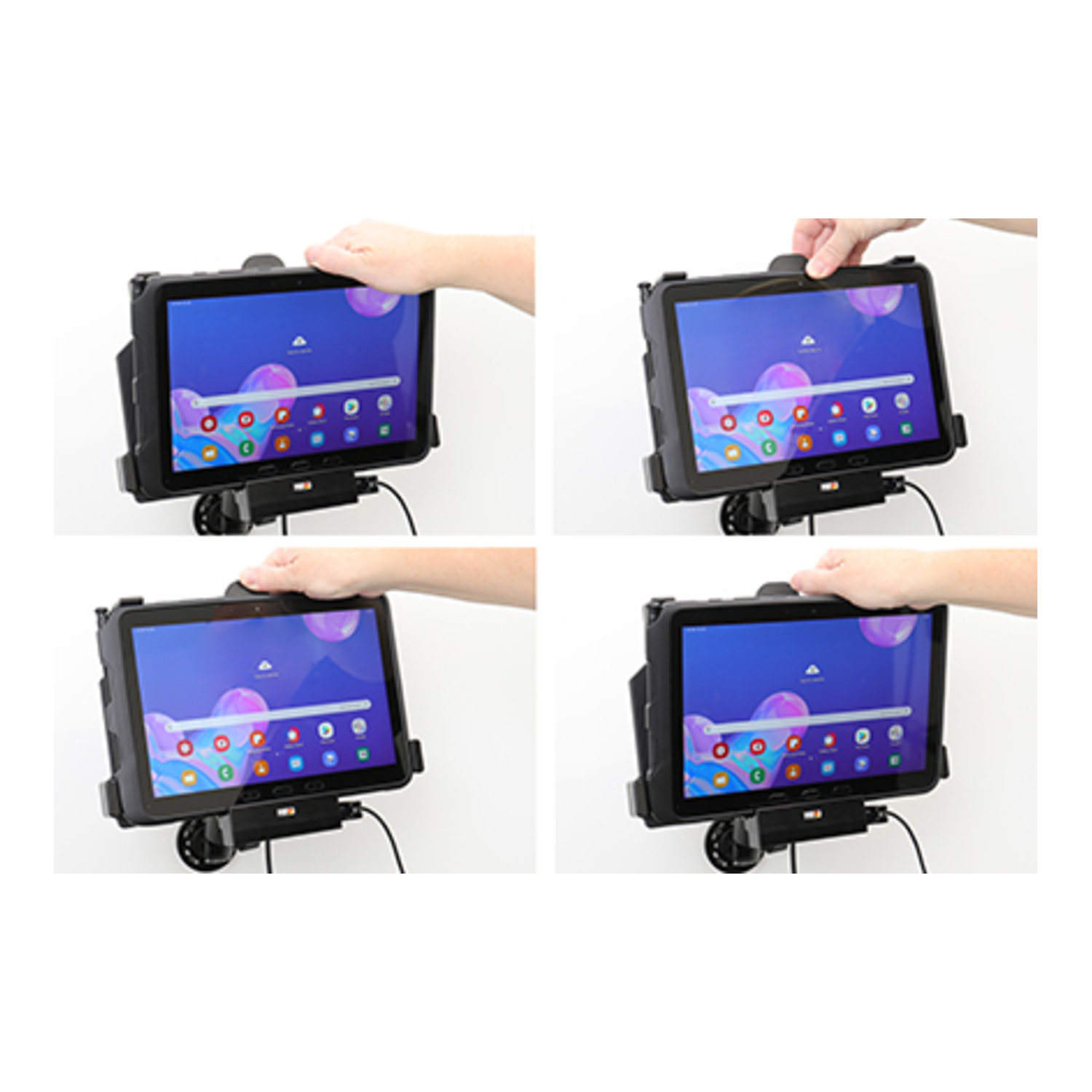

Schritt 3: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das Gerät von der Halterung zu entfernen: Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts raus von der Halterung ziehen.

---

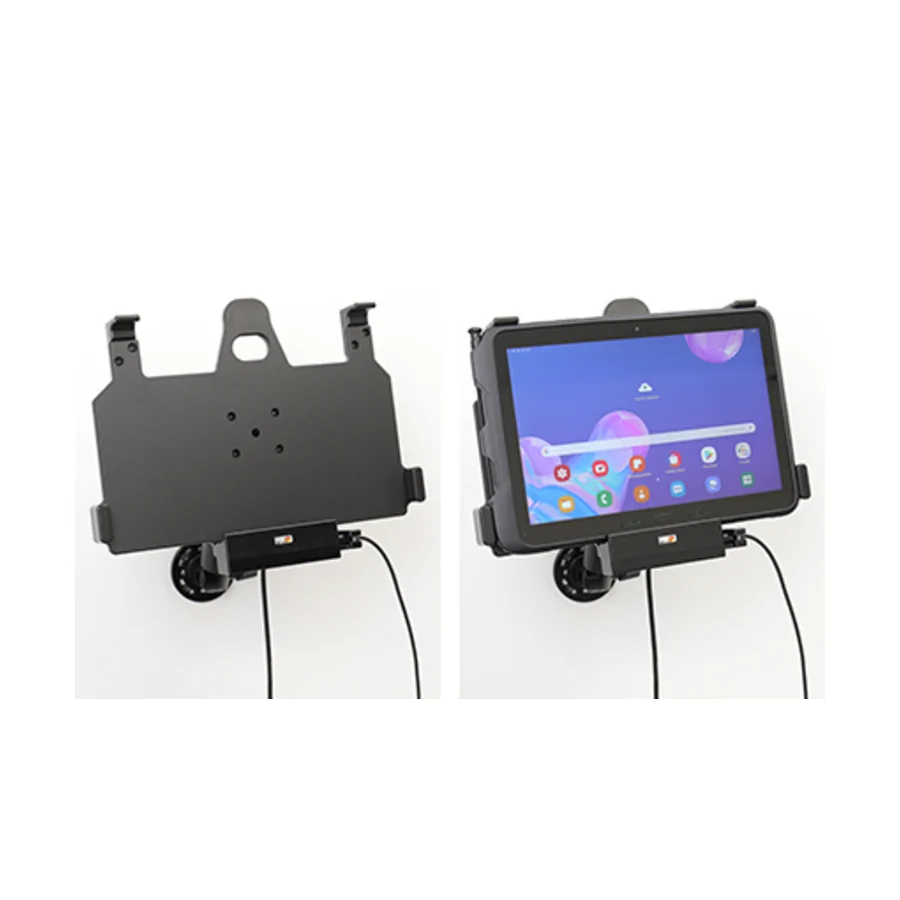

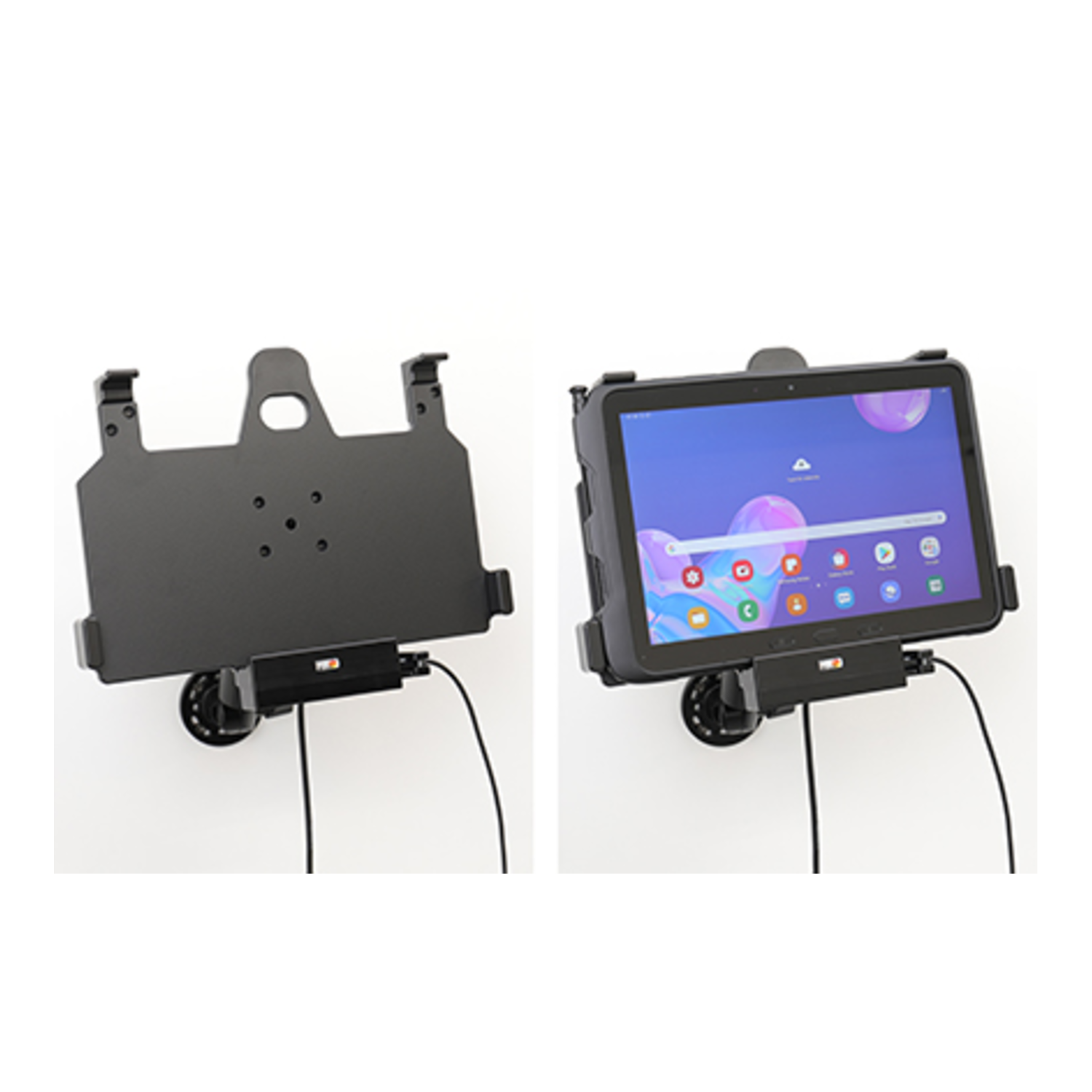

Die Halterung ist montiert.

---
