713113 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für myPOS Smart A920, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 713113, Halter mit Festanschluss (12/24V, 2A), passend für myPOS Smart A920

• Die Smart A920 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr myPOS Smart A920 konstruiert
• Die Montageplatte des Smart A920 Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des Smart A920
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr Smart A920 mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven myPOS Smart A920 Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

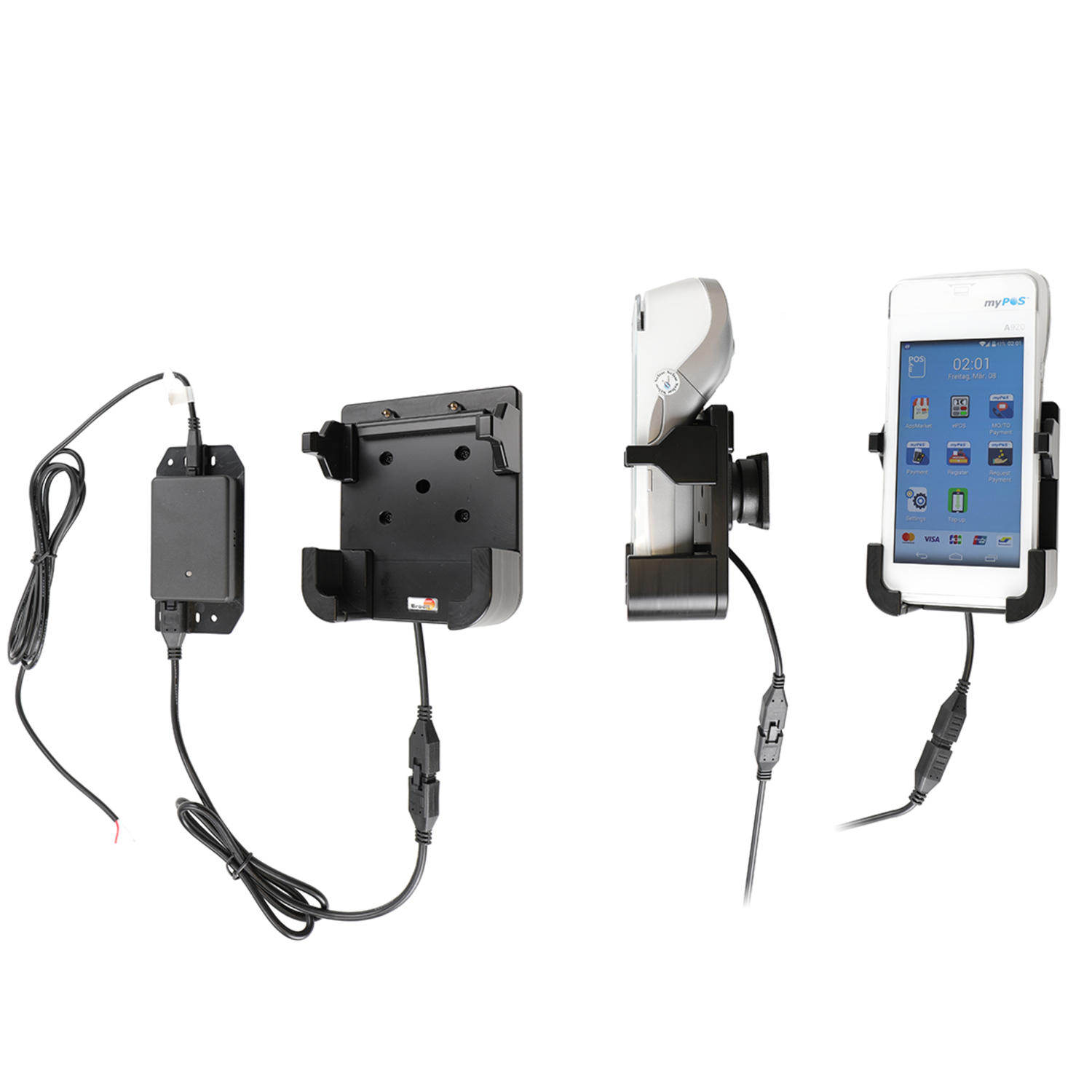

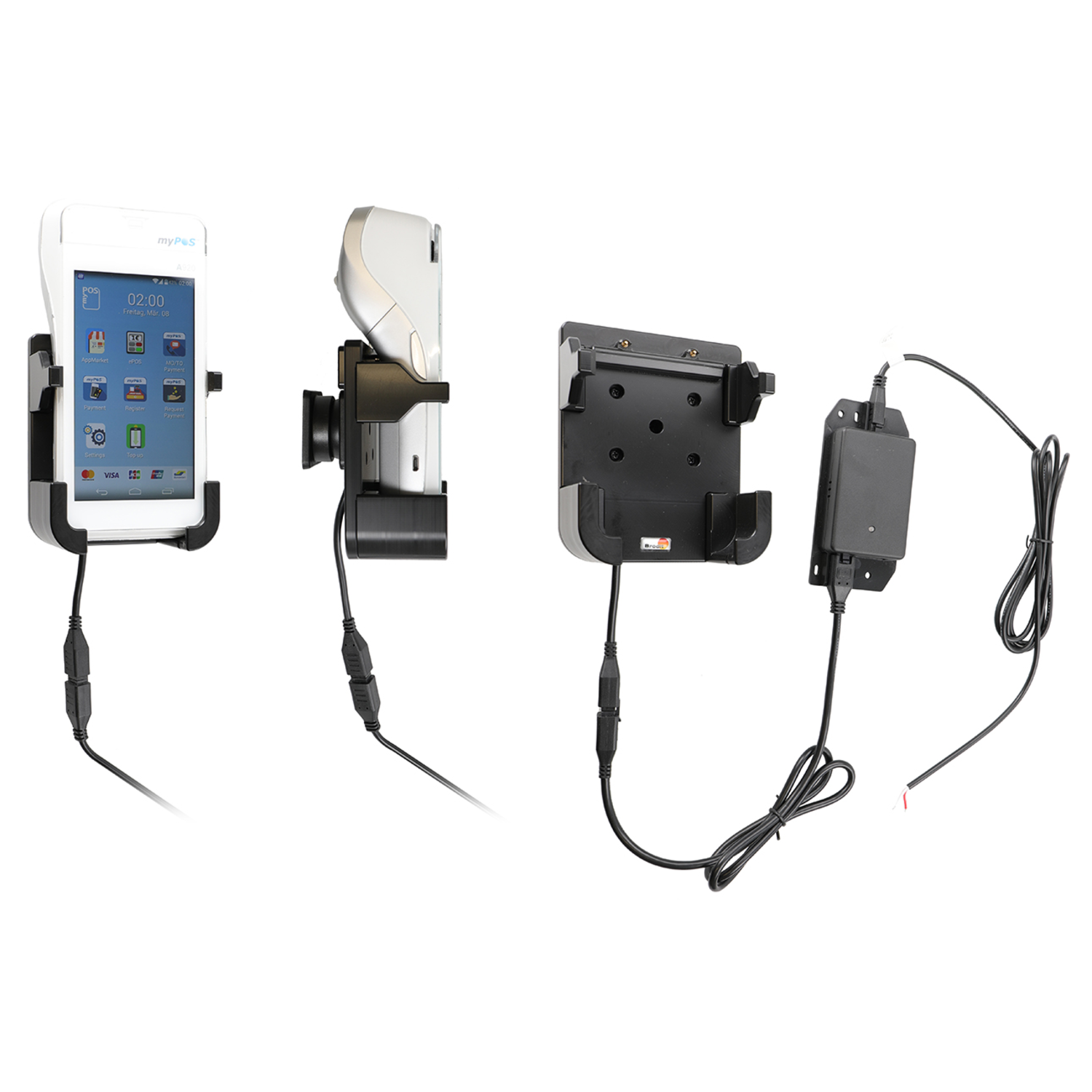

• 1x Brodit 713113, aktive Ladehalterung für myPOS Smart A920, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des Smart A920 erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713113 Aktiv Halterung für eine feste Installation - myPOS a920 myPOS a920 3G | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713113 Aktiv Halterung für eine feste Installation - myPOS a920 myPOS a920 3G
Mit Kugelgelenk. Mit Molex Adaptersysteme. 2A Ladung.

• Brodit-Nr.:   713113
• Produkt:   Aktiv Halterung für eine feste Installation - myPOS a920
• Warengruppe:   Rugged Devices
• Passt für:   myPOS a920 3G
• Artikel-Gewicht:   350 Gramm

---

Konfigurator mit myPOS a920 3G Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 713113 ist passend für:

Hersteller	Modell	Sonstige Infos
myPOS	a920 3G	Mit Kugelgelenk. Mit Molex Adaptersysteme. 2A Ladung.

Montageanleitung Brodit 713113

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

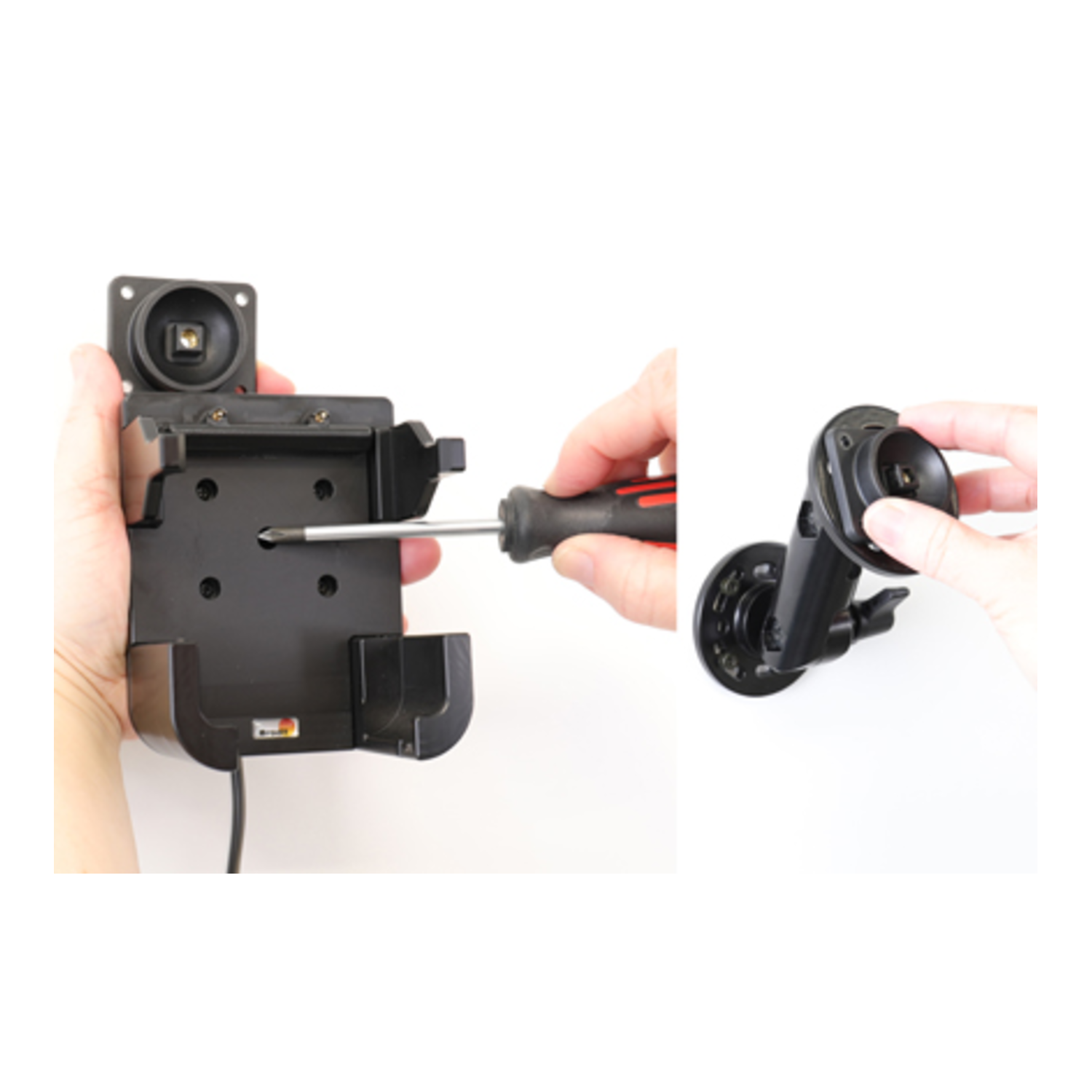

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

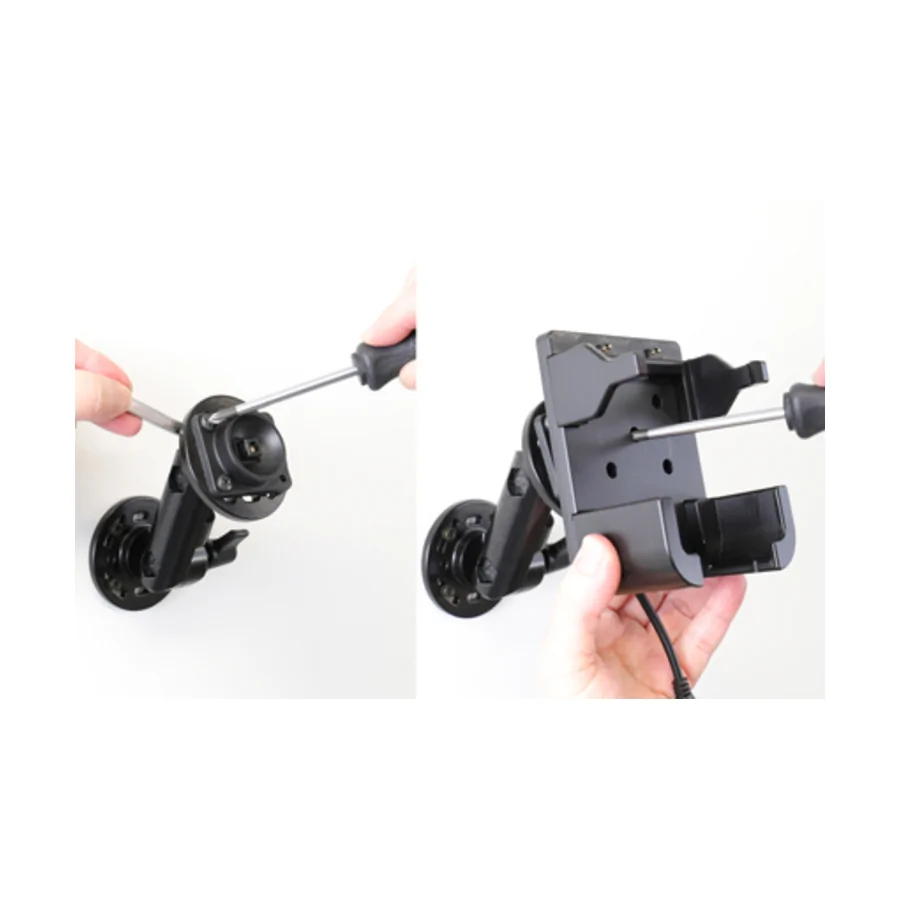

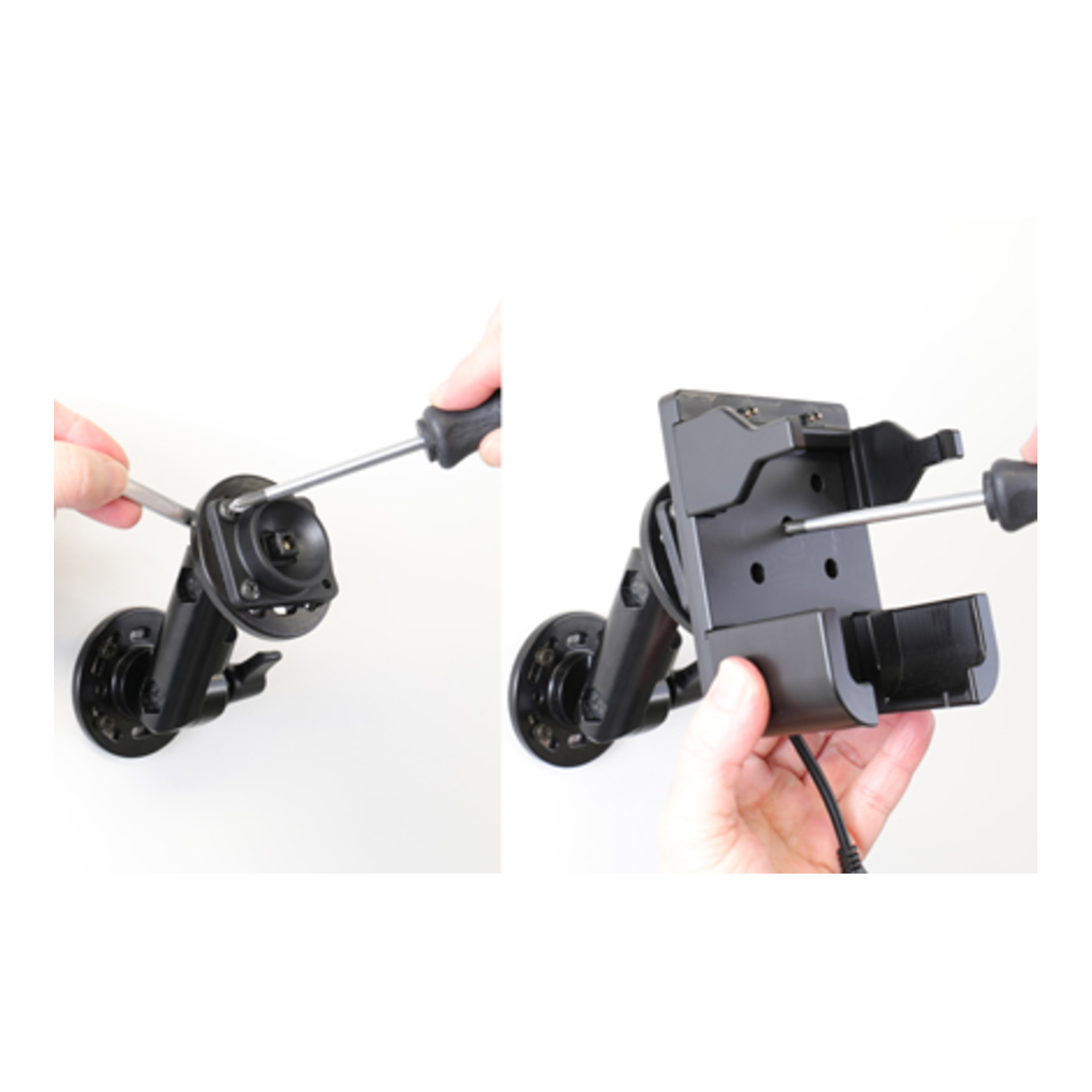

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

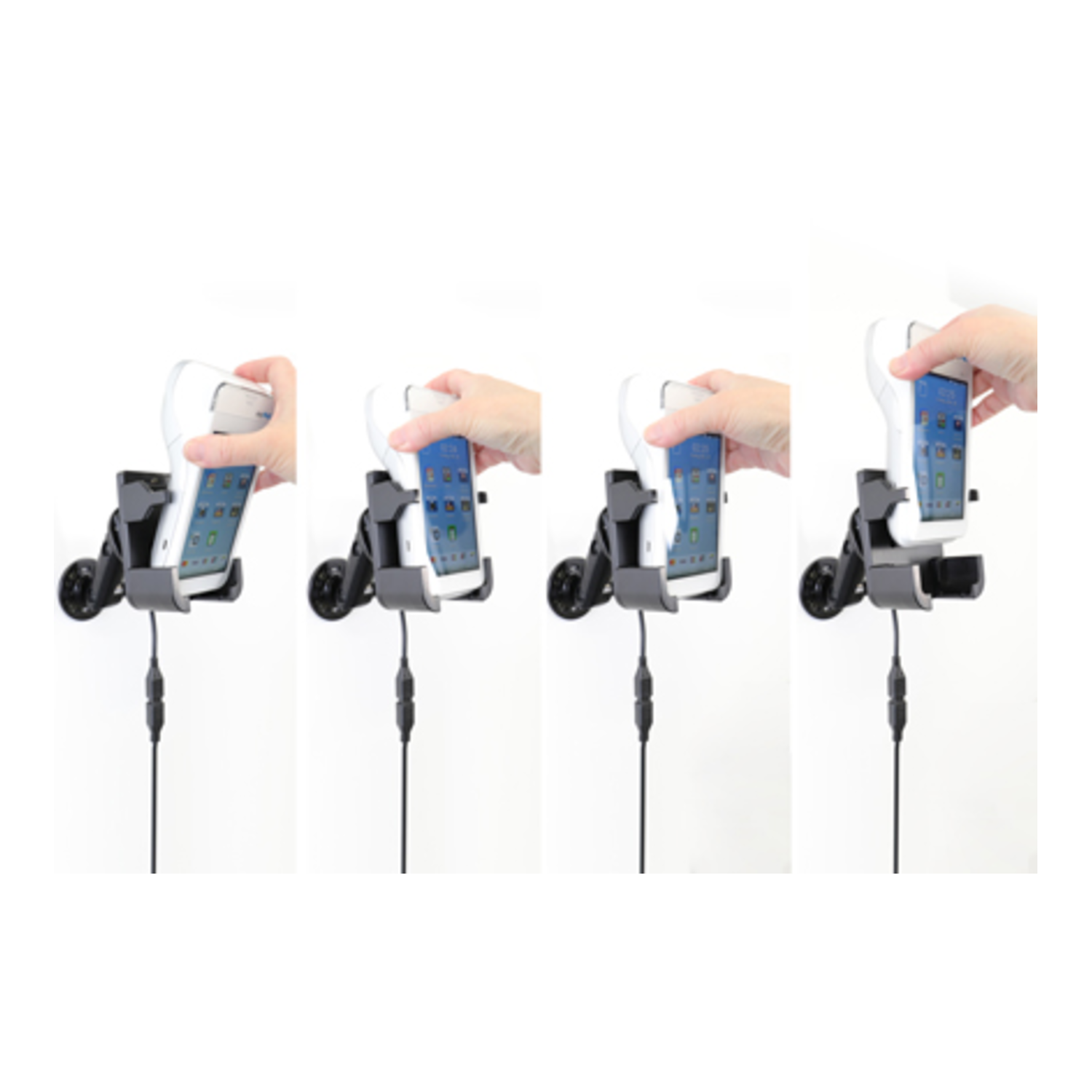

Schritt 3: Das Gerät in Halterung zu platzieren: Das untere Teil des Geräts in der Halterung platzieren. Das obere Ende des Geräts nach vorne drücken, gleichzeitig das Gerät nach unten in der Halterung im Platz schieben.

---

Schritt 4: Das Gerät von der Halterung zu entfernen: Das obere Teil der Halterung nach vorne drücken. Wenn das Gerät frei ist, es nach oben schieben und raus von Halterung nehmen.

---

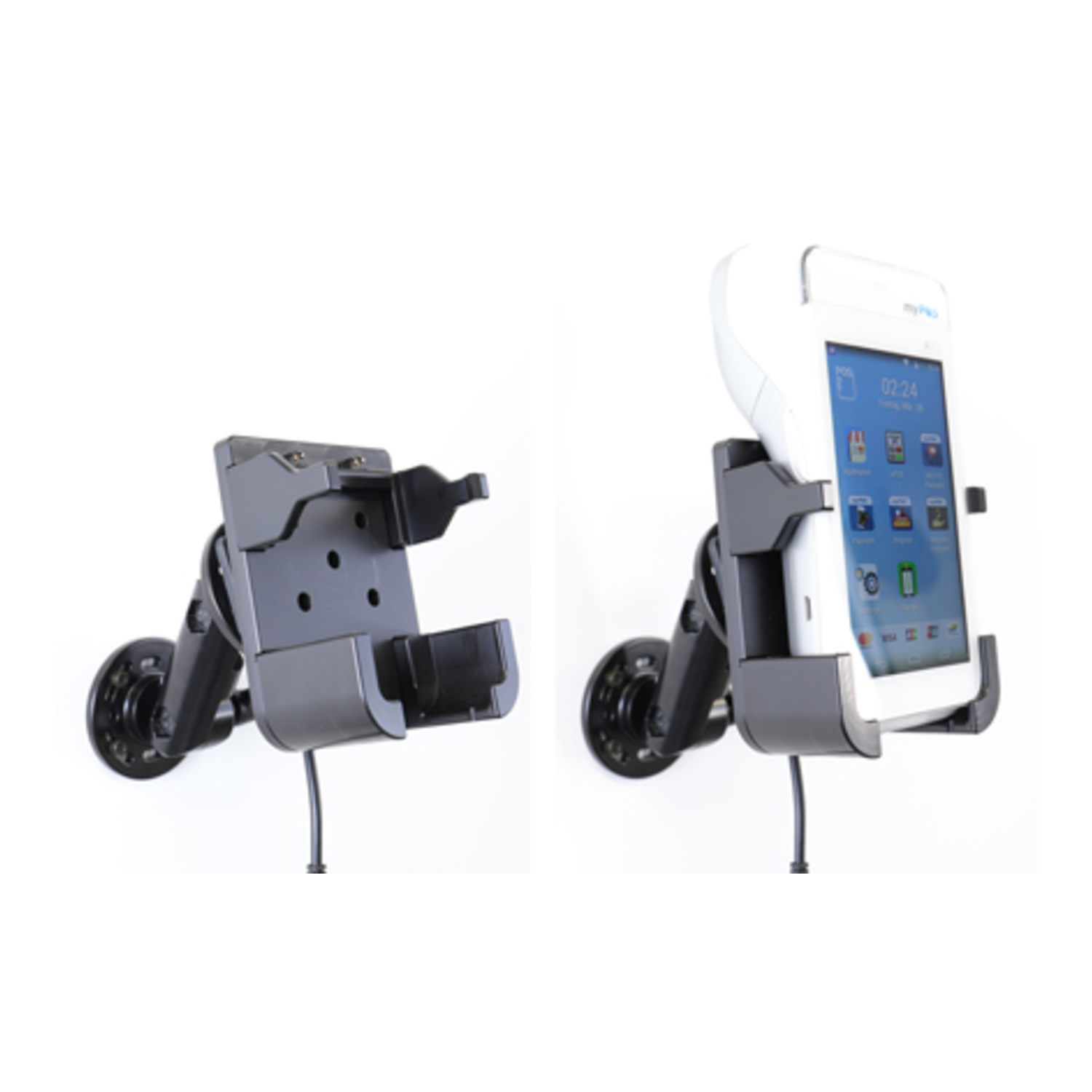

Die Halterung ist montiert.

---
