521628 | Brodit einstellbarer Halter Aktiv USB für HUAWEI Y7 (2019) , Micro USB,, USB-Ladeanschluss, inkl. Ladegerät, Montageplatte mit Kugelgelenk, für max. Breite: 75-89mm, Tiefe: 6-10mm

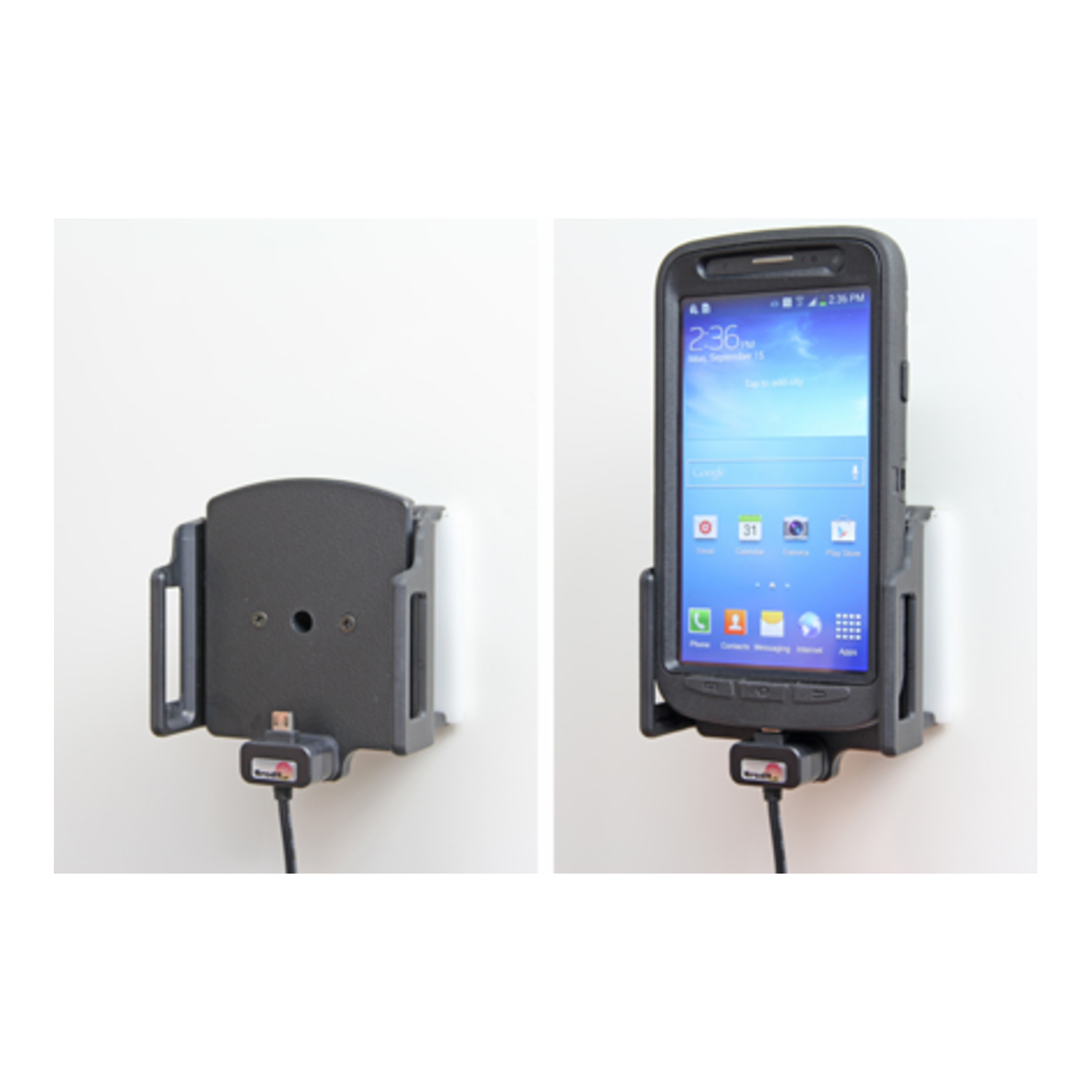

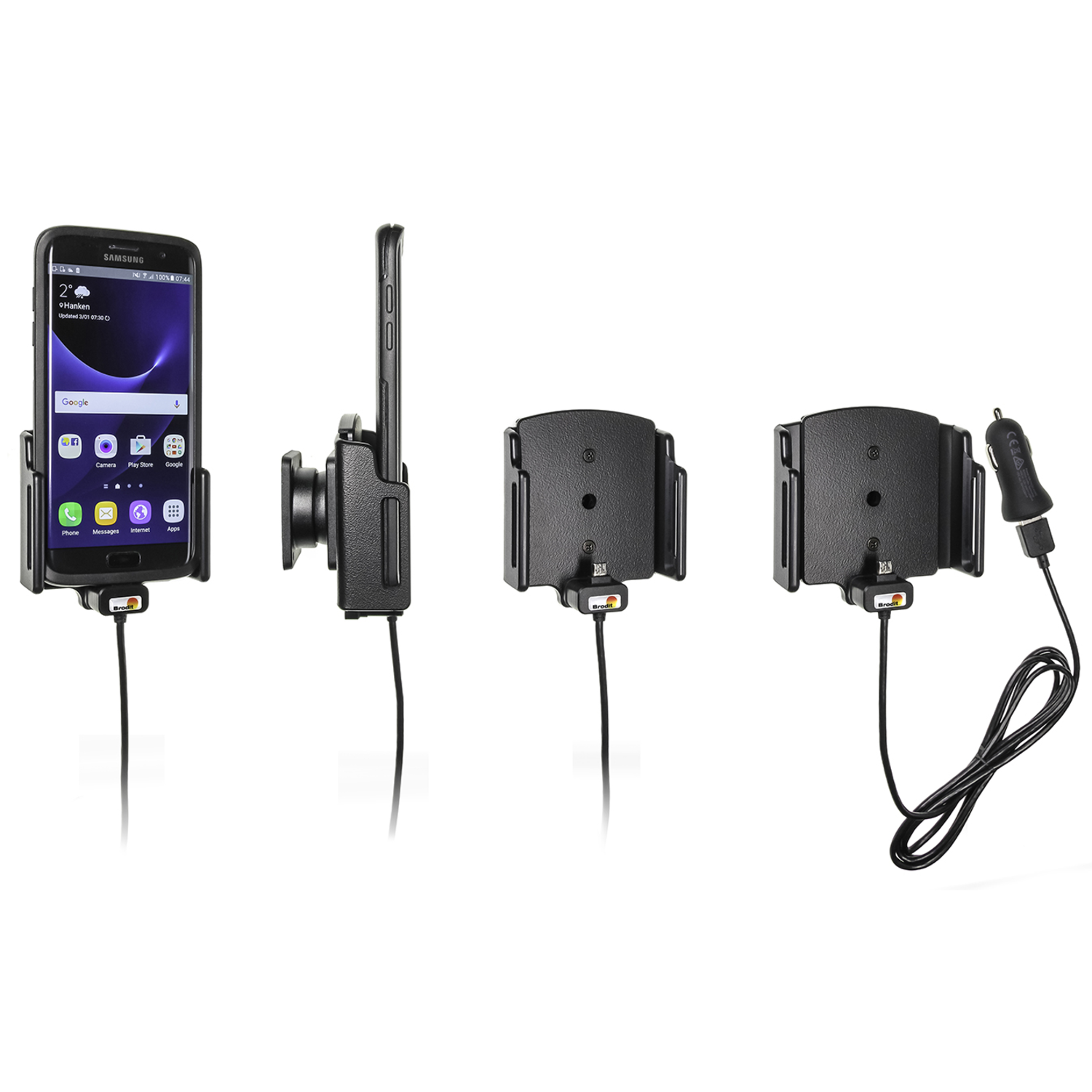

Brodit 521628, verstellbare Universalhalterung mit Kugelgelenk und Micro-USB Anschluss

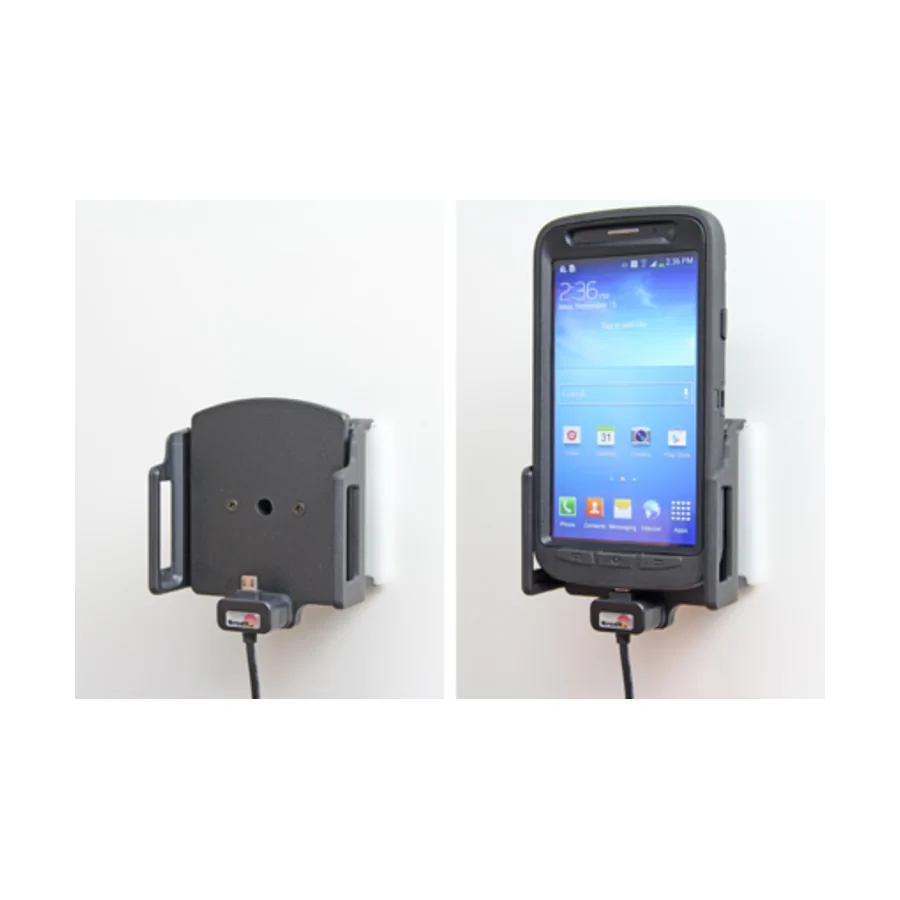

Vor der ersten Verwendung wird die Brodit Smartphone- / Handyhalterung ganz einfach auf die passende Breite des Gerätes eingestellt, damit Ihr HUAWEI Y7 (2019) dann fest in dem Halter und in einer aufrechten Position steht. Der Halter ist mit einem Kugelgelenk ausgestattet. So können Sie ganz einfach den Winkel des Geräts anpassen, um Lichtreflexionen auf dem Bildschirm zu vermeiden. Der Ladeanschluss sorgt jederzeit für eine volle Batterie vom HUAWEI Y7 (2019).

• Passend für Geräte mit und ohne Cover / Hülle
• Sicher, komfortabel und praktisch
• Micro-USB Anschluss unten kann an das HUAWEI Y7 (2019) angepasst werden

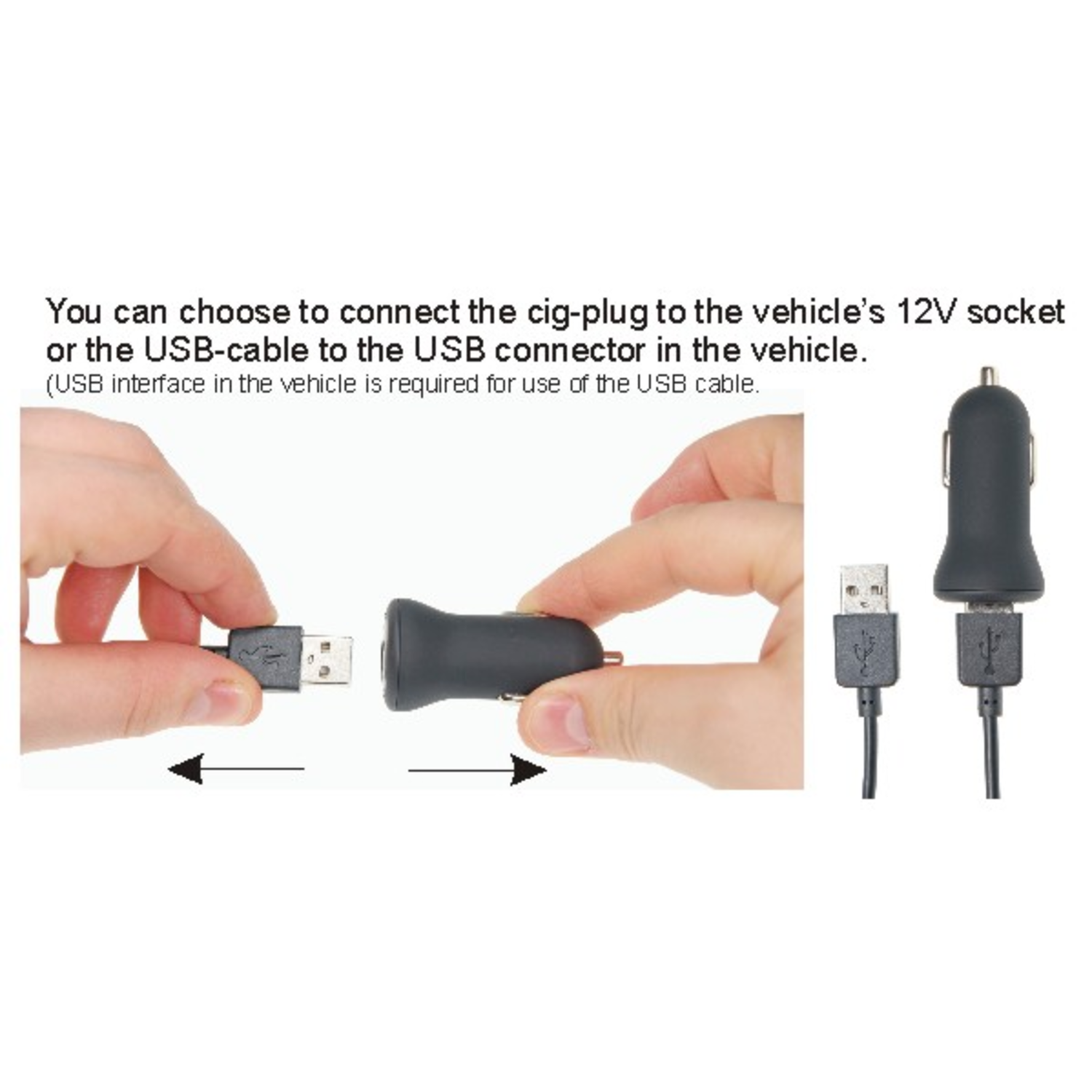

• Lieferung inkl. 2.1A USB - Ladegerät und Ladekabel auf Micro-USB
• Für Google CarConnect und Apple Carplay geeignet

Empfohlenes Zubehör zur Befestigung des Brodit Halter im KFZ / LKW:

• Brodit ProClip oder Lederkonsole.

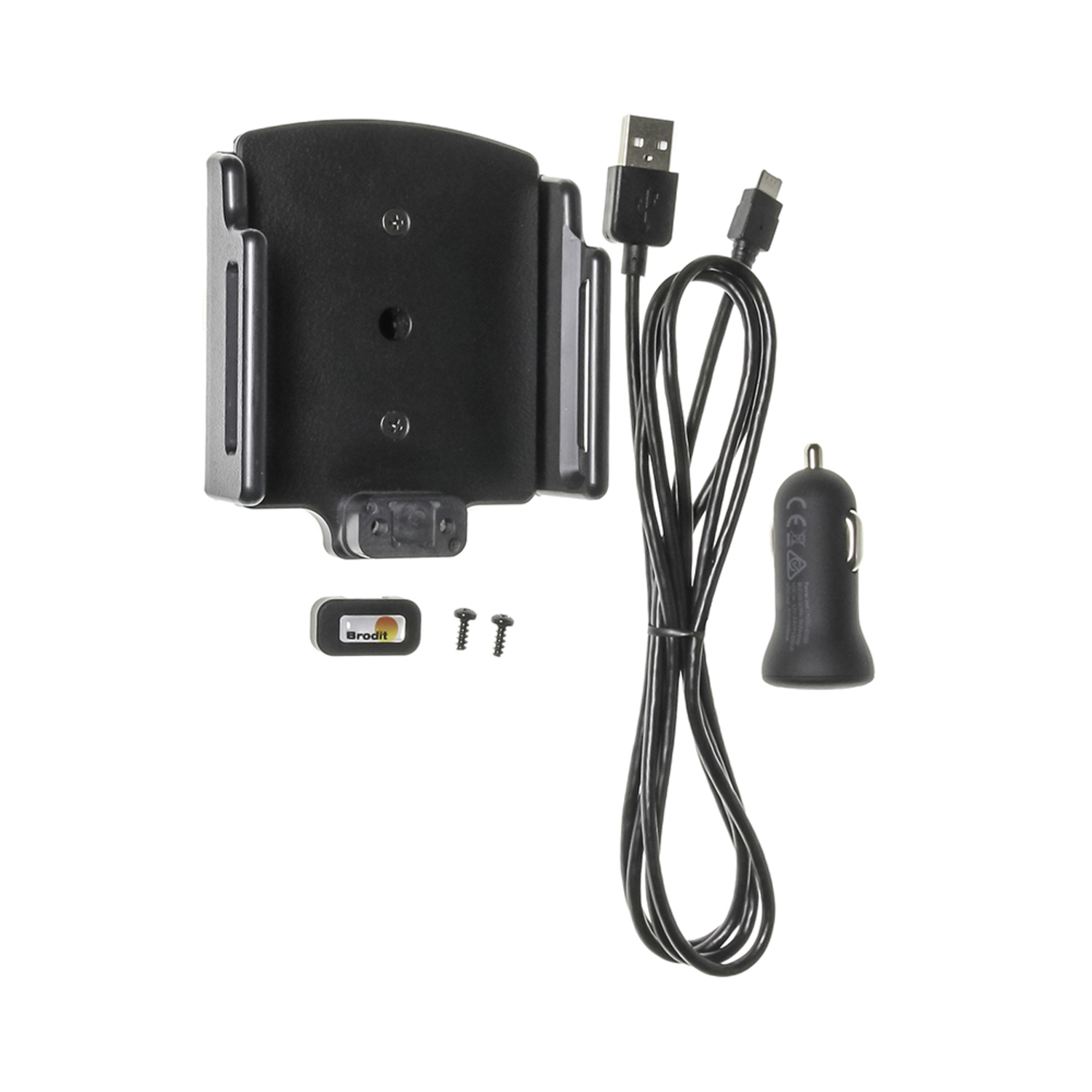

Lieferumfang:

• Brodit 521628, Halterung mit Kugelgelenk und Ladekabel + USB Ladegerät
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

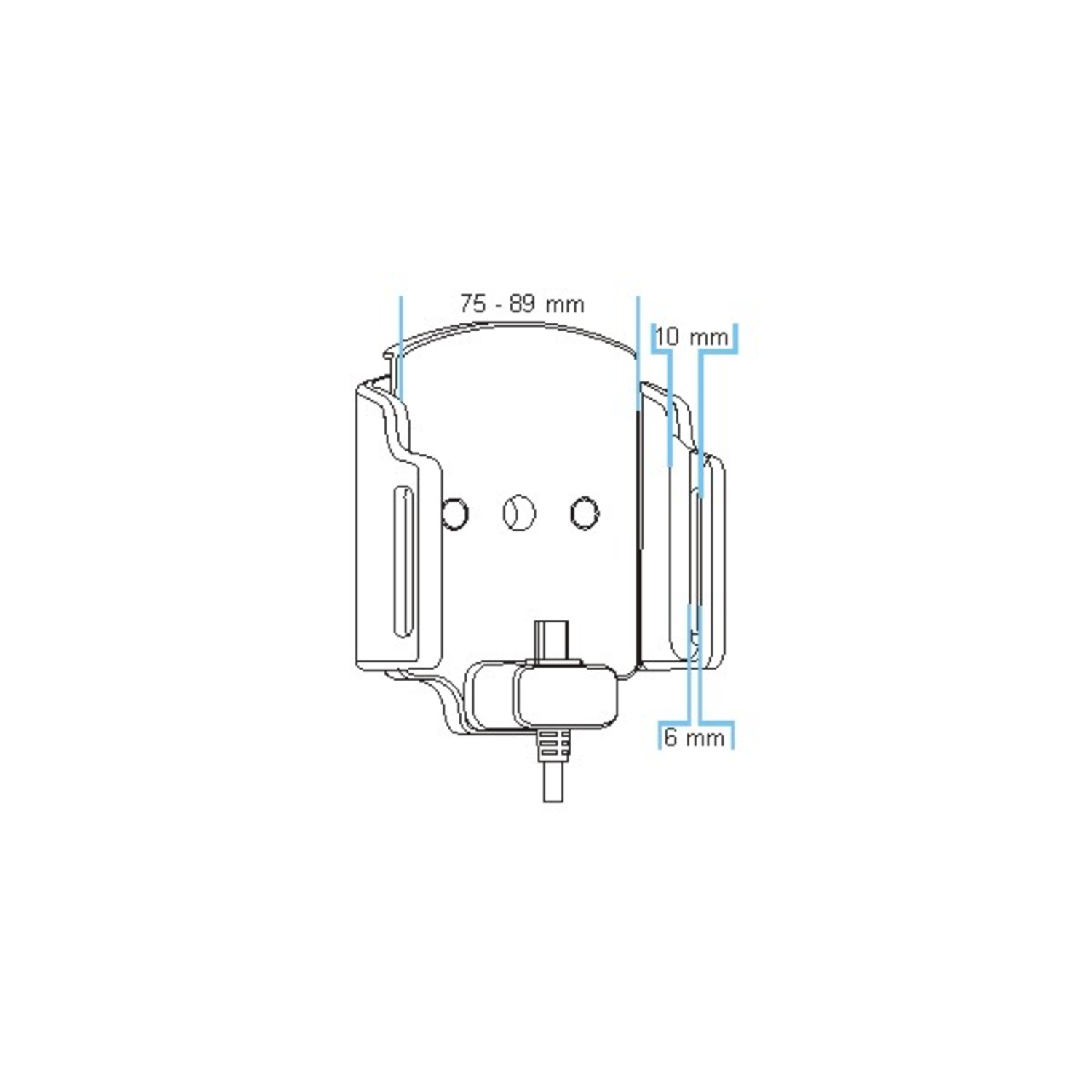

Passt für Geräte mit und ohne Hülle / Tasche mit folgenden Maßen: Breite: 75-89 mm, Dicke: 6-10 mm. 2,1A Ladung. 12 + 24V. Mit Kugelgelenk.

---

Brodit 521628 Aktiv Halterung mit USB-Kabel und Zigg-Adapter | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 521628 Aktiv Halterung mit USB-Kabel und Zigg-Adapter
Einstellbar Halterung mit Micro-USB Stecker. Passt für Geräte mit und ohne Skin mit folgenden Dimensionen: Breite: 75-89 mm, Dicke: 6-10 mm. 2,1A Ladung. 12 + 24V. Mit Kugelgelenk.

• Brodit-Nr.:   521628
• Produkt:   Aktiv Halterung mit USB-Kabel und Zigg-Adapter
• Warengruppe:   Smartphone
• Artikel-Gewicht:   170 Gramm

---

Montageanleitung Brodit 521628

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

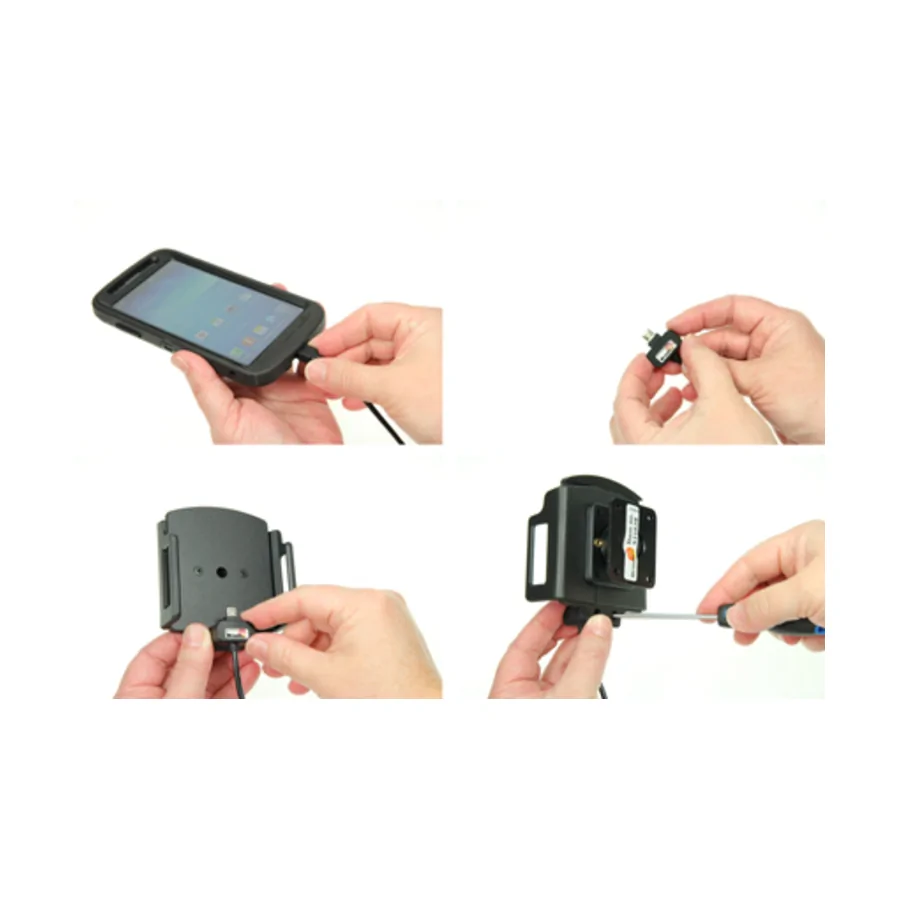

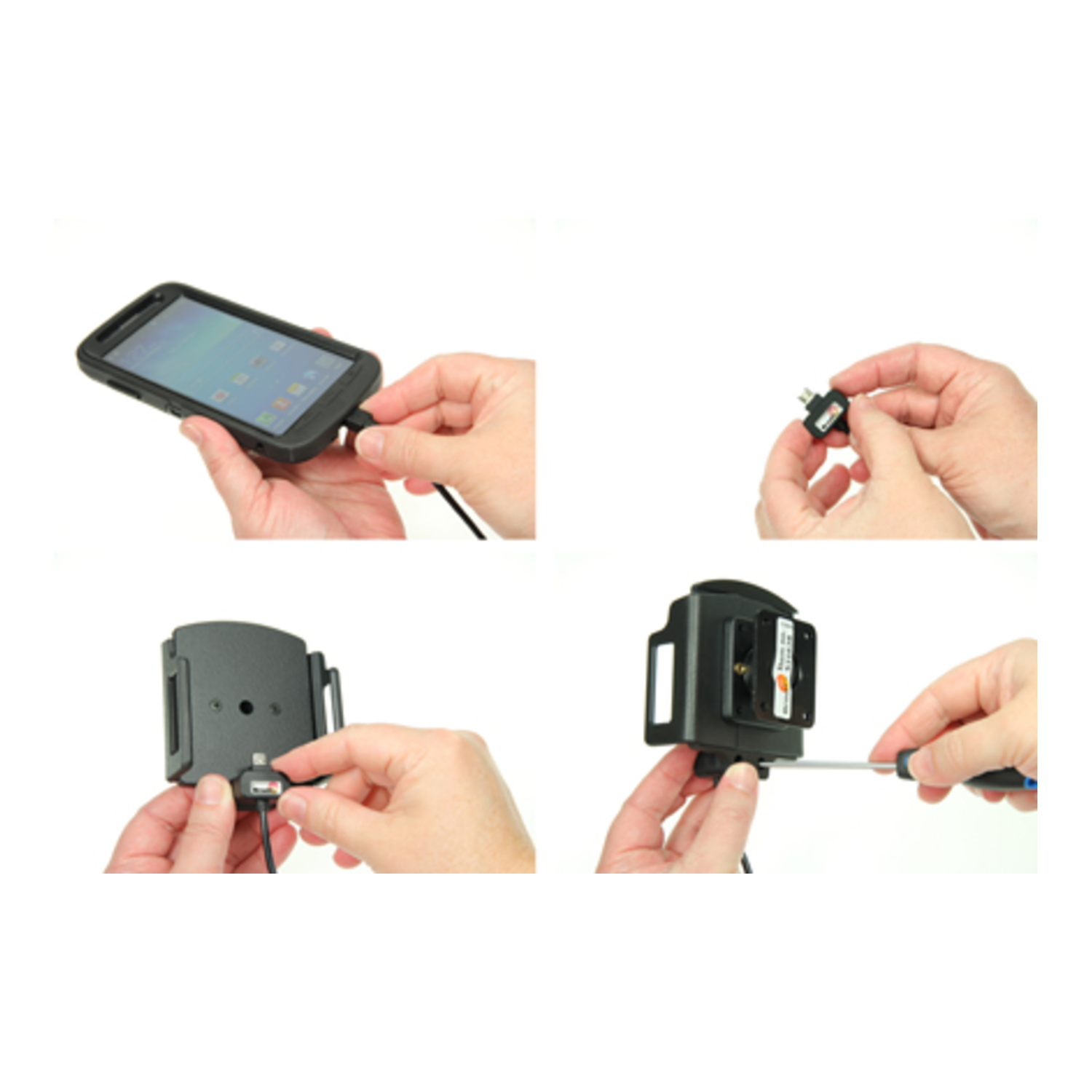

Schritt 1: Montage von Kabel: Der Anschluss in das Gerät anschliessen. Der Anschluss entfernen und auf die Art und Weise halten, so dass die vordere Seite nach oben ist. Das kleine Stück über dem Anschluss platzieren und im Platz in der Halterung anordnen. Das kleine Stück mit den beiliegenden Schrauben in der Halterung festschrauben. Kabel ist montiert.

---

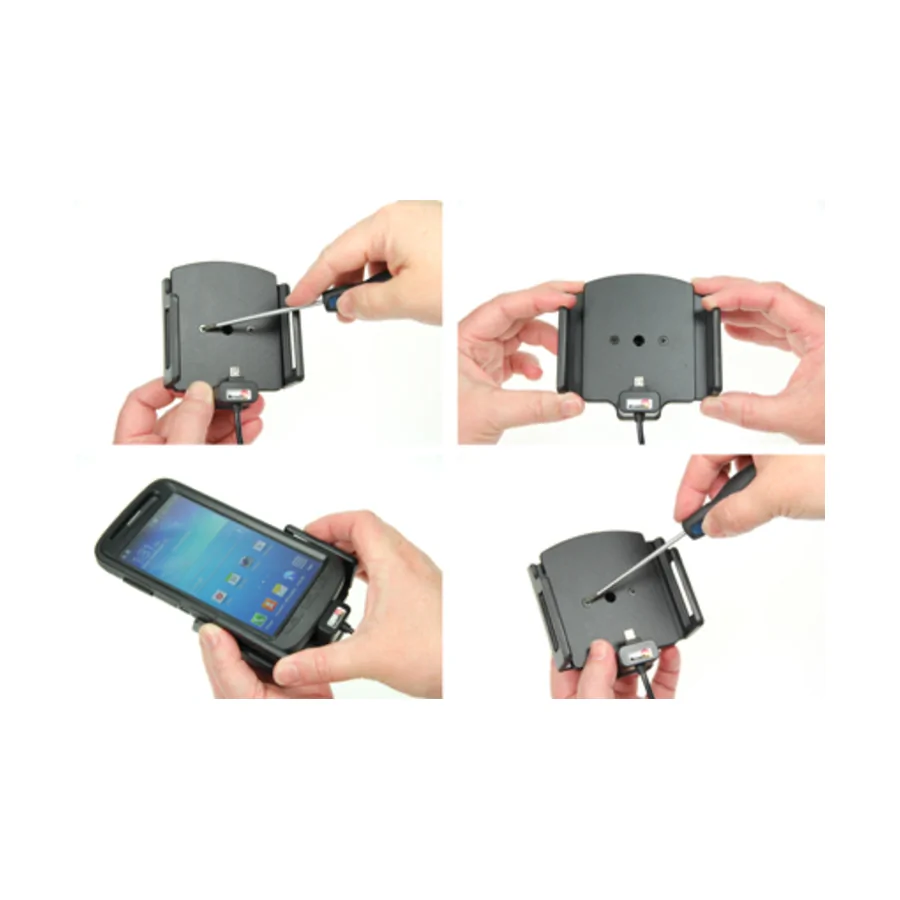

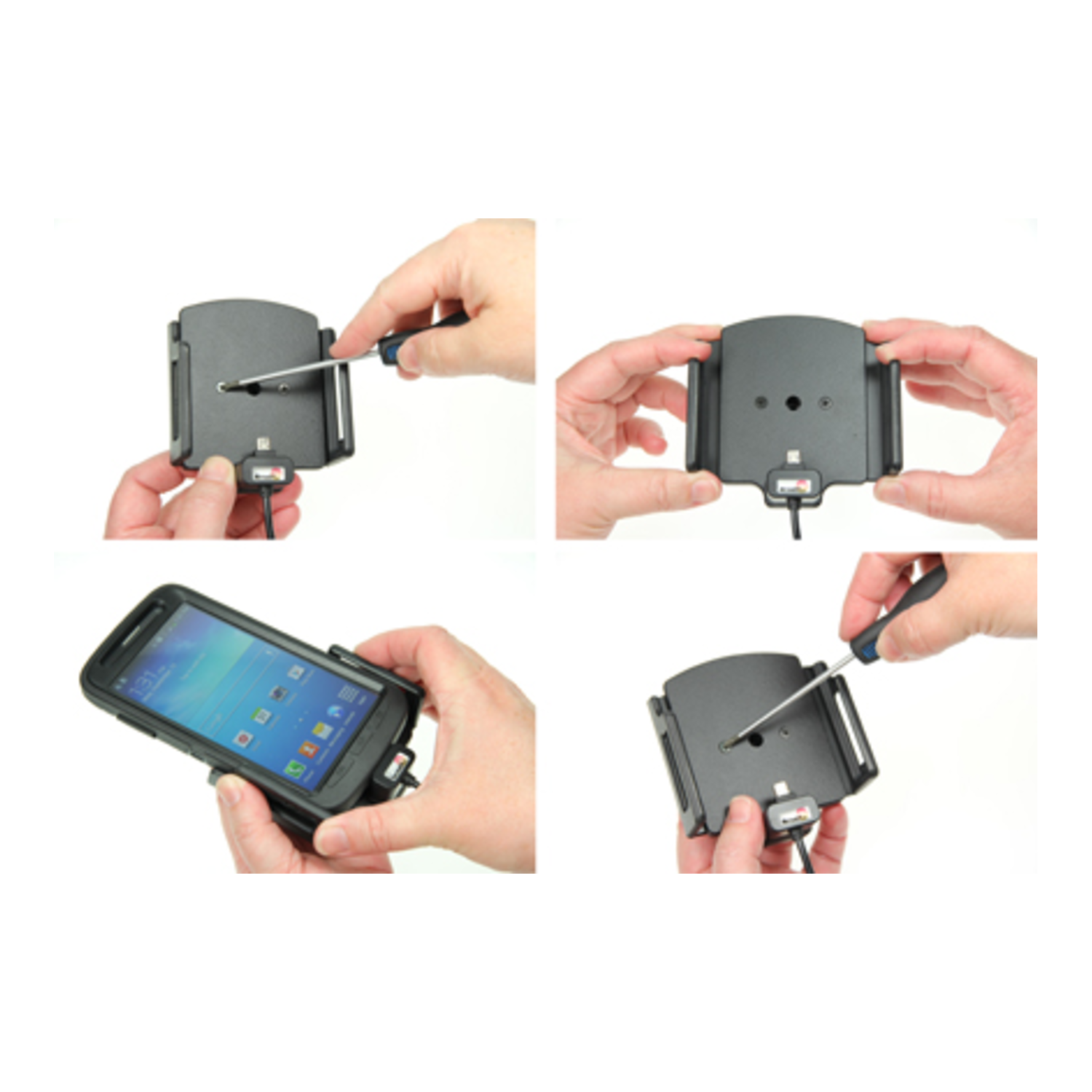

Schritt 2: Justierung von Halterung: Die Schrauben in der Mitte der Halterung lösen. Die Seiten der Halterung seitwärts ziehen um die Halterung zu öffnen. Das Gerät in die Halterung platzieren so dass sich der Anschluss richtig im Platz sitzt. Die Seiten der Halterung zusammen drücken um die Grösse zu einstellen. Das Gerät vorsichtig entfernen ohne die Position den Seiten zu ändern. Die Schrauben in der Mitte der Halterung festziehen.

---

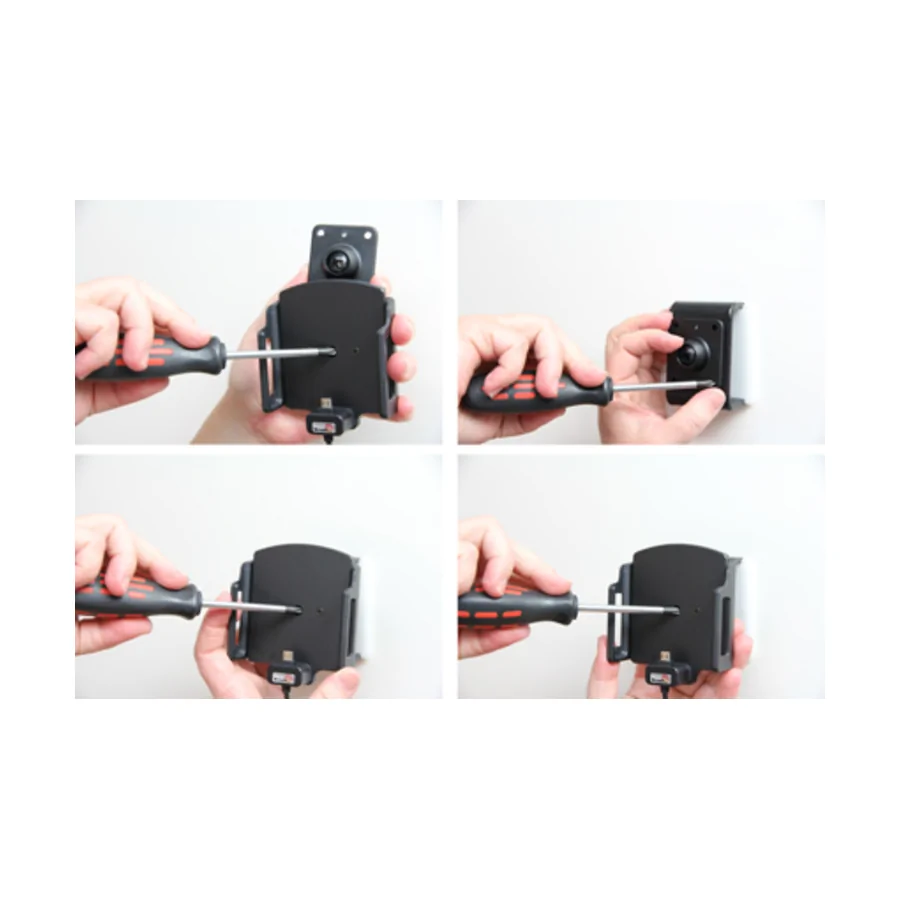

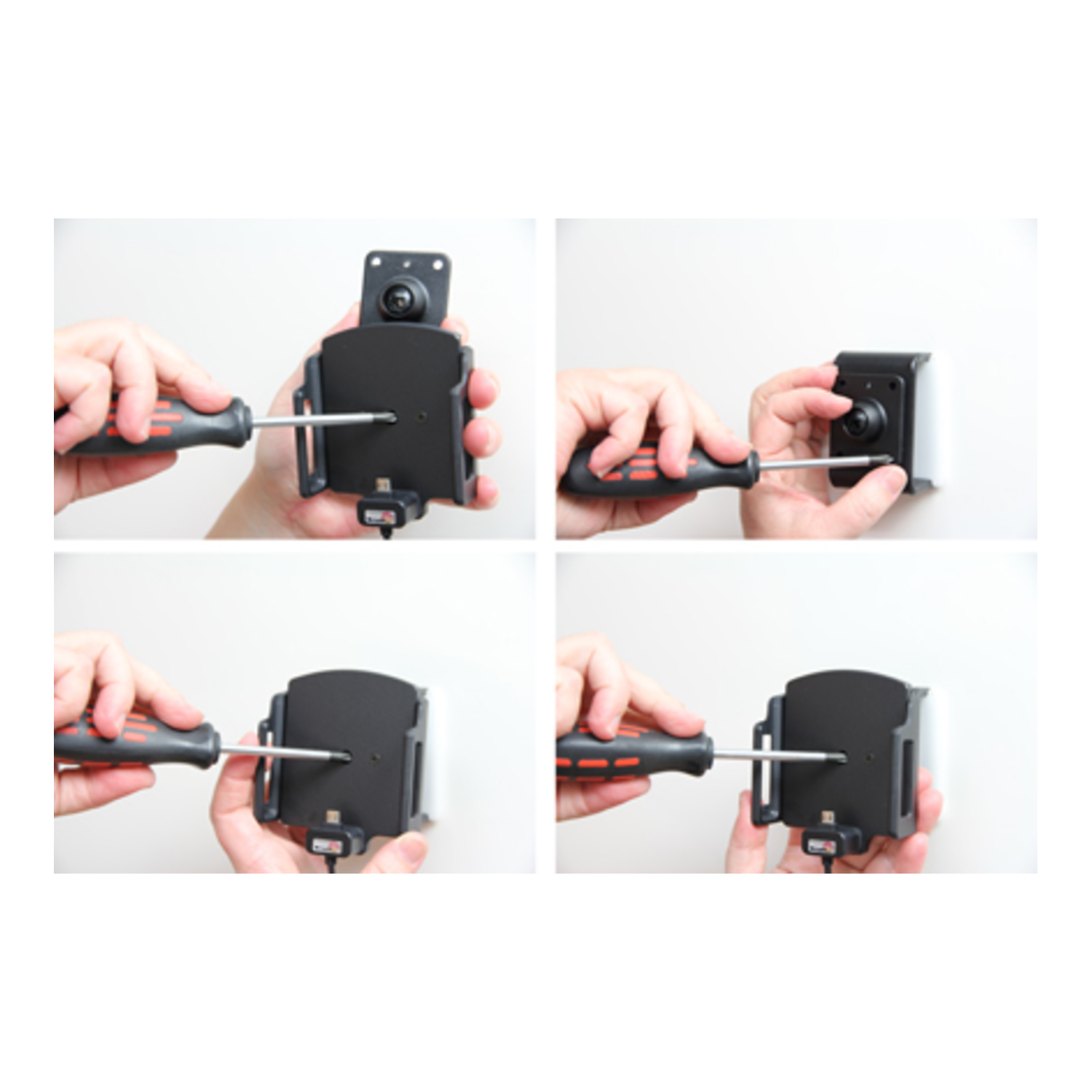

Schritt 3: Montage von Halterung: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen und mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube ein wenig anziehen, nur so dass sie befestigt ist. Die Halterung ziehen und leicht angespannt halten, gleichzeitig die Schraube festziehen so dass die Halterung an der Kugelgelenk sitzt. Zuerst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

Die Halterung ist montiert.

---
