713085 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für HONEYWELL ScanPal EDA70, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit , Halter mit Festanschluss (12/24V, 2A), passend für

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Die Montageplatte des Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)

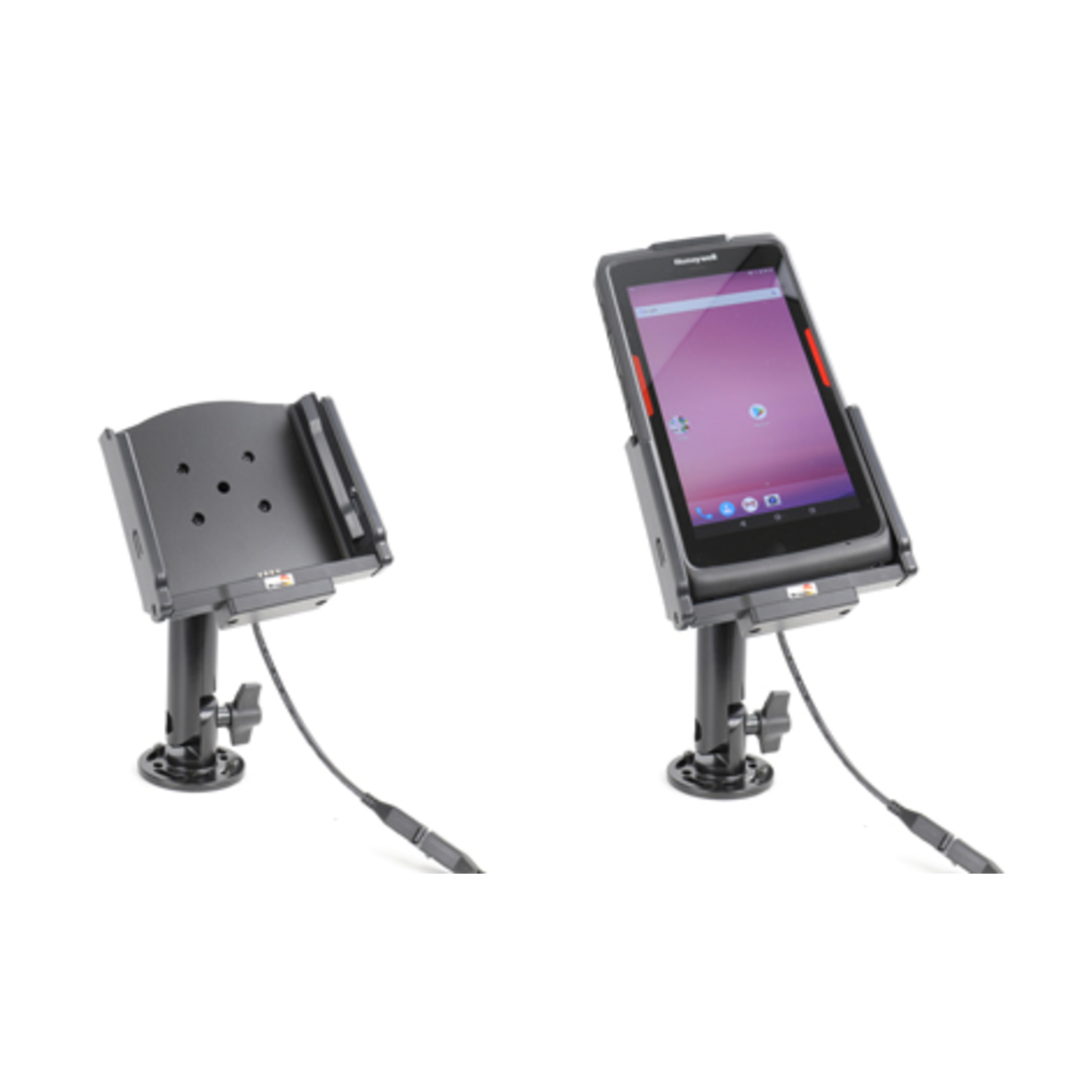

• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

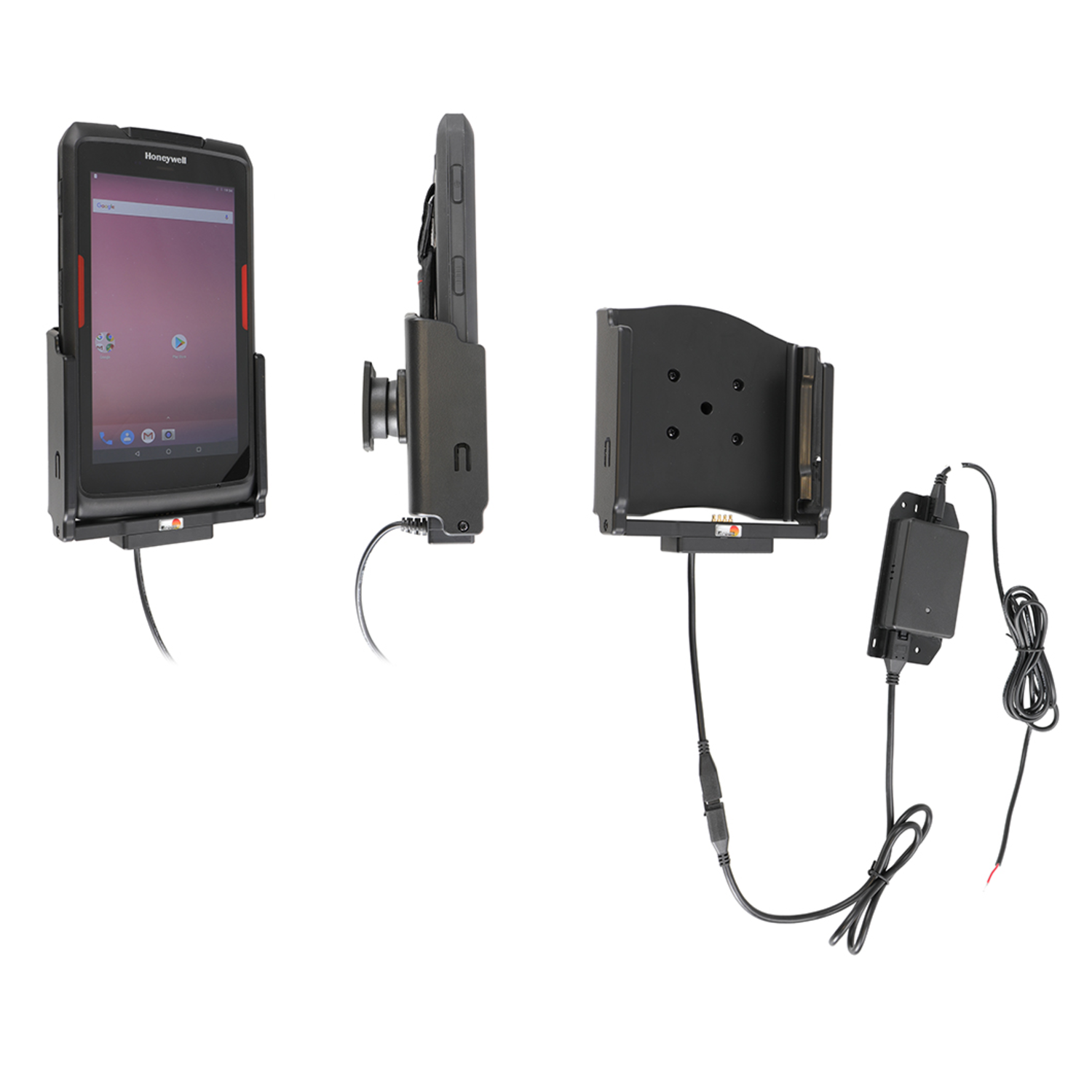

• 1x Brodit , aktive Ladehalterung für , mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

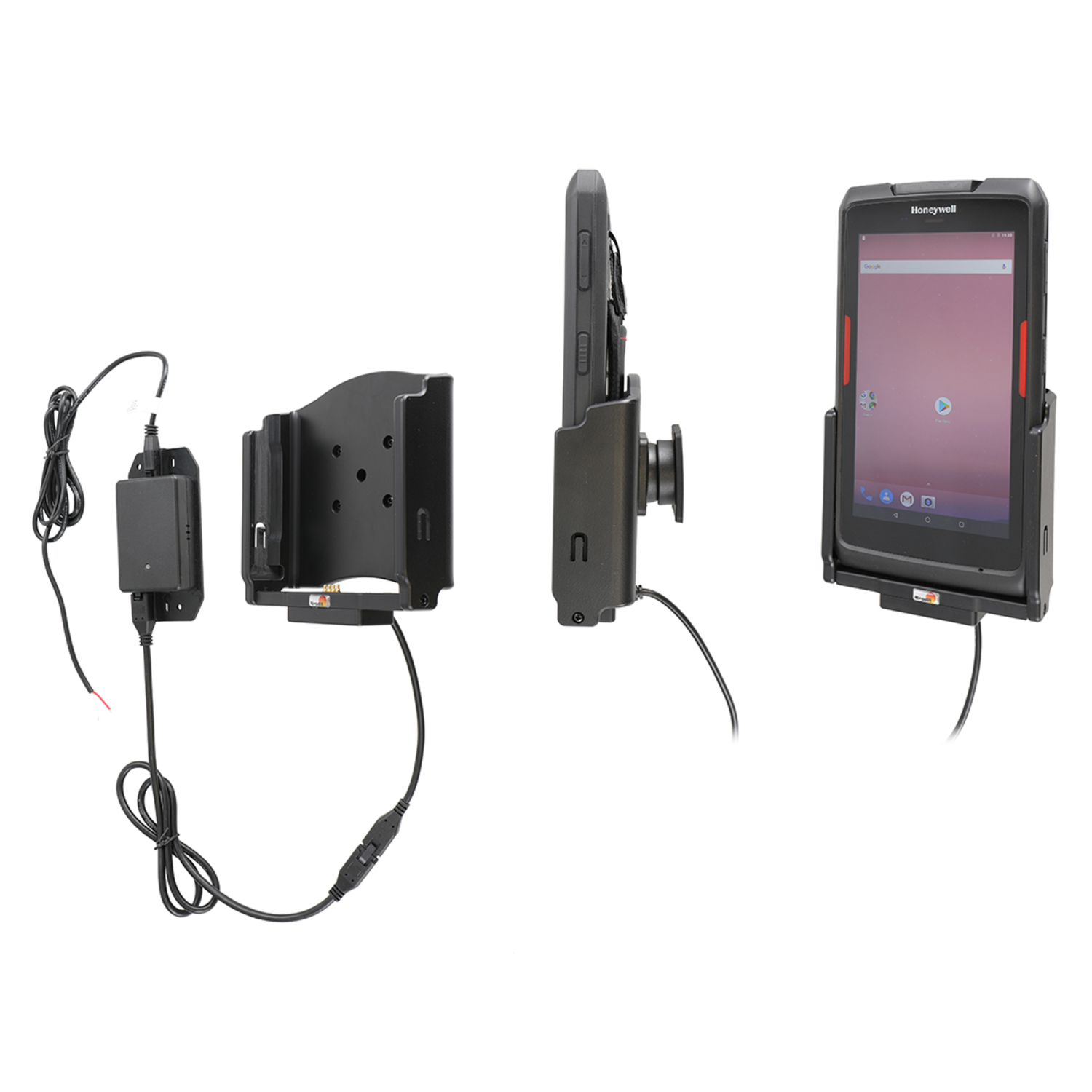

Die Ladung des erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713085 Aktiv Halterung für eine feste Installation Honeywell EDA70 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713085 Aktiv Halterung für eine feste Installation Honeywell EDA70
Mit Kugelgelenk. Mit Molex Adaptersysteme. 2A Ladung.

• Brodit-Nr.:   713085
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Rugged Devices
• Passt für:   Honeywell EDA70
• Passende Länder:   Australien, Deutschland / Österreich / Europa, UK / United Kingdom, USA
• Länge / Höhe:   130 mm
• Breite:   121 mm
• Tiefe:   65 mm
• Volumen:   1022 cm³
• Artikel-Gewicht:   298 Gramm

---

Der Brodit Halter 713085 ist passend für:

Hersteller	Modell	Sonstige Infos
Honeywell	EDA71	Mit Kugelgelenk. Mit Molex Adaptersysteme. 2A Ladung. (1)
Honeywell	EDA70	Siehe (1)

Montageanleitung Brodit 713085

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

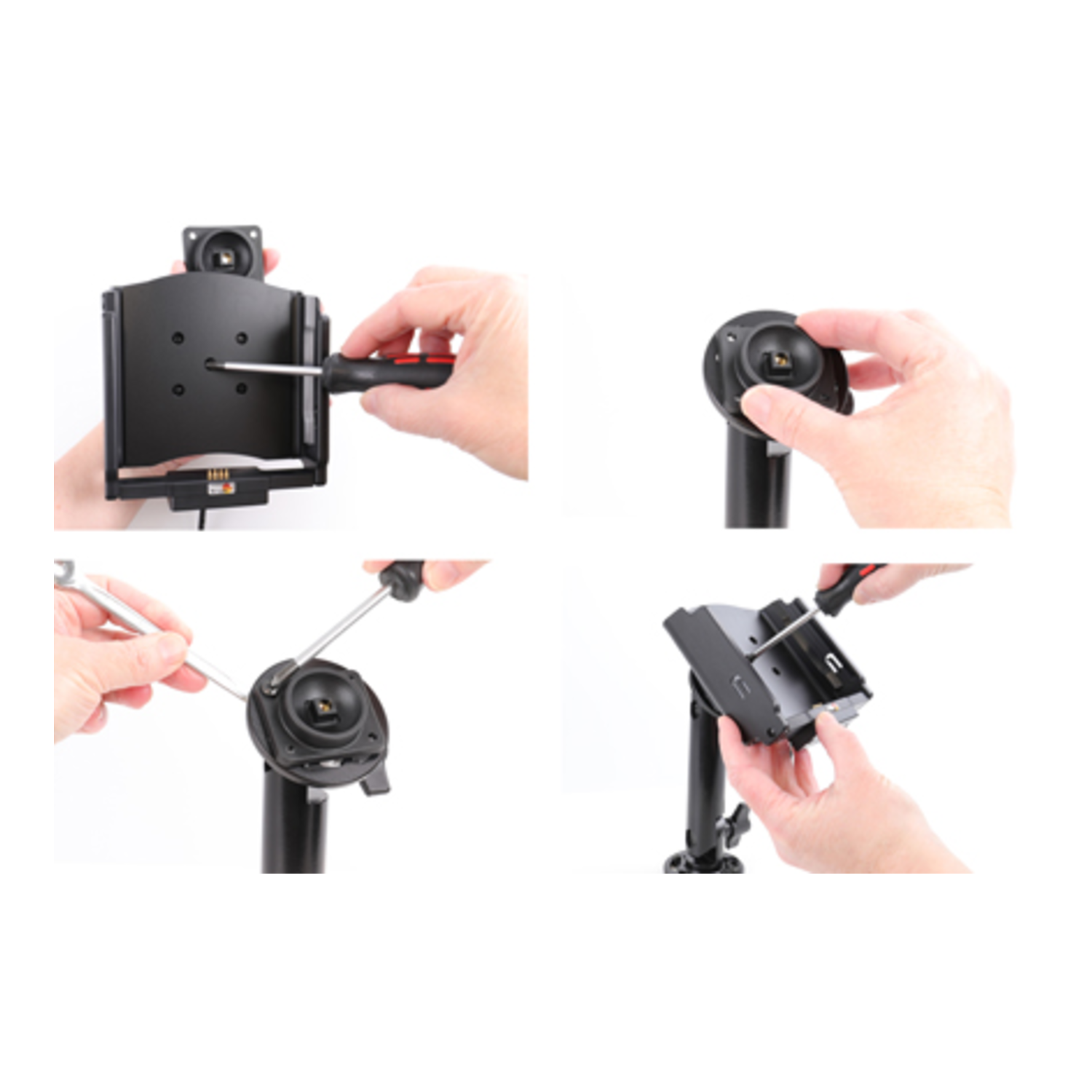

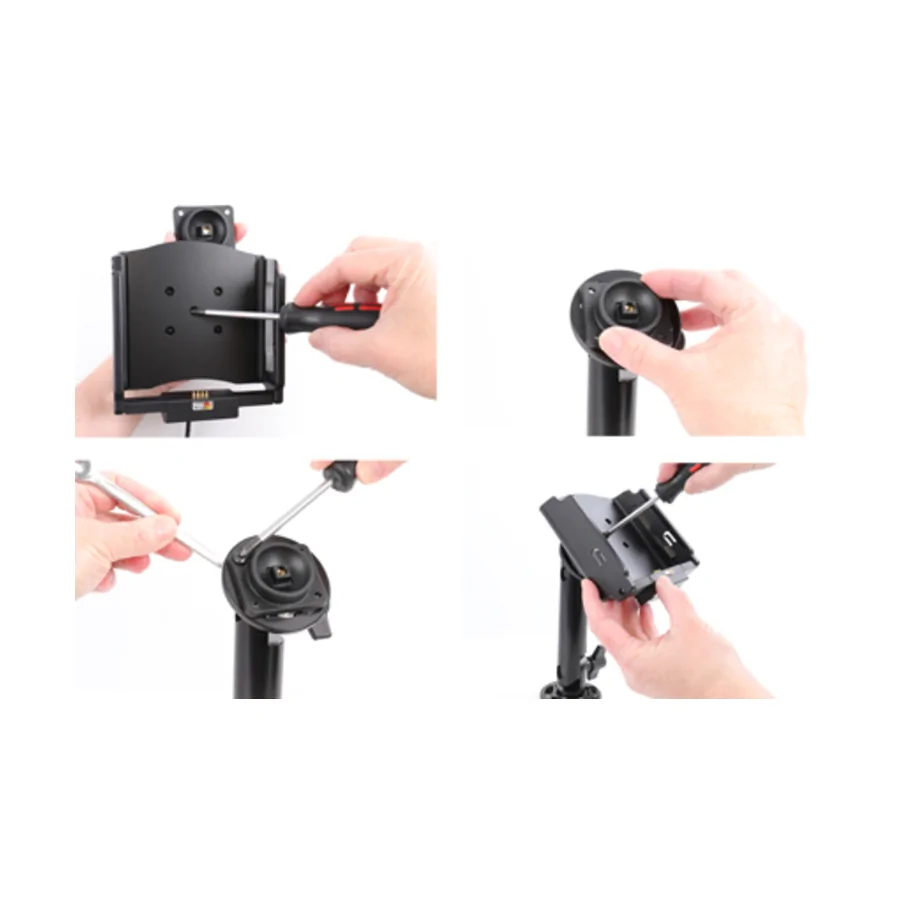

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

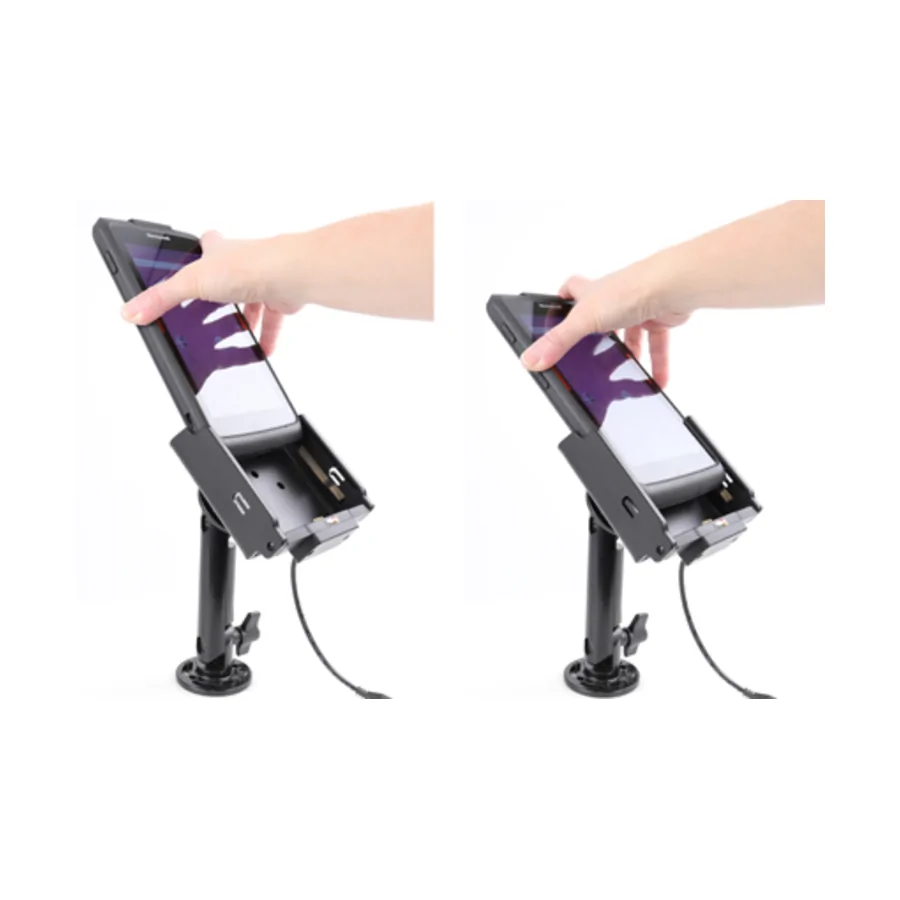

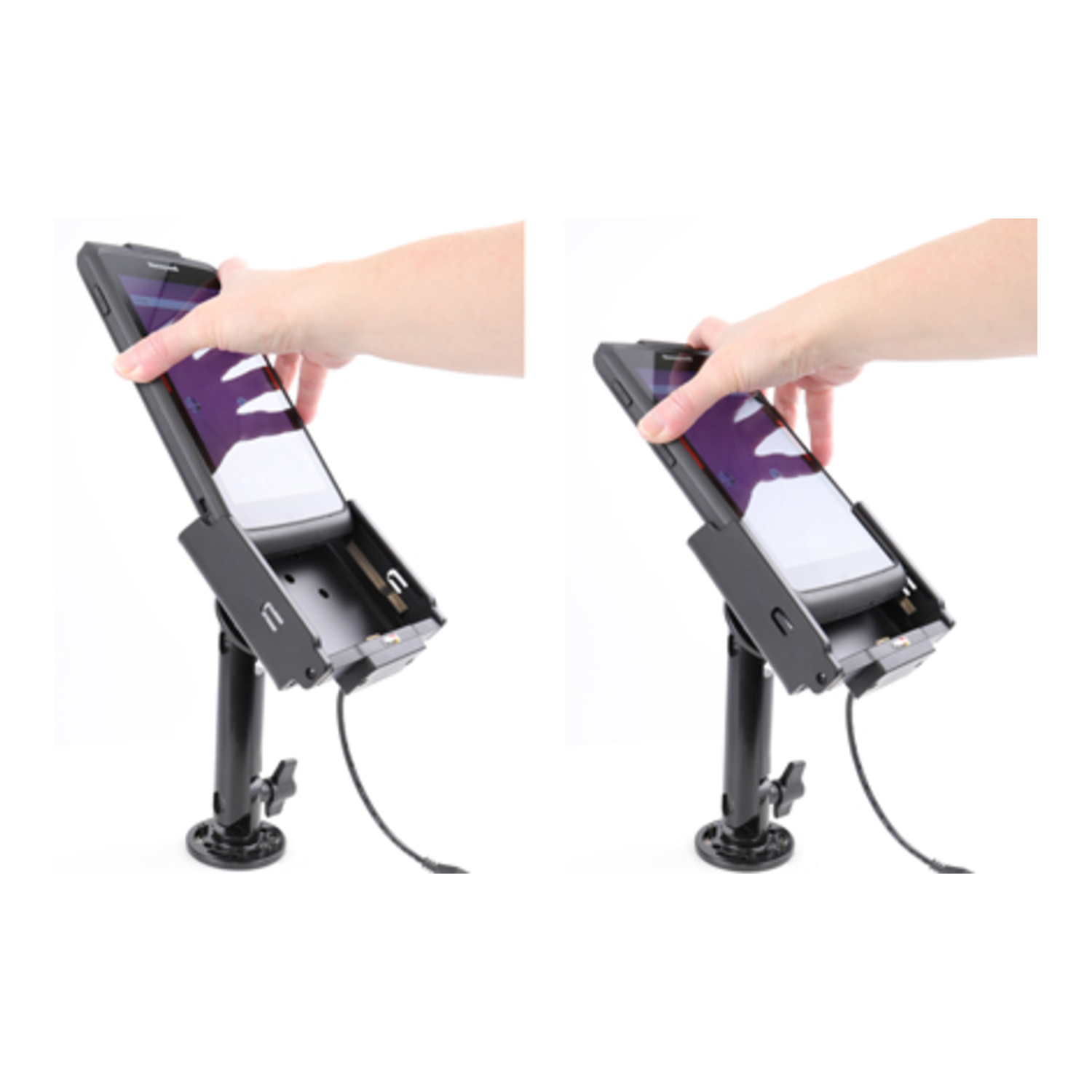

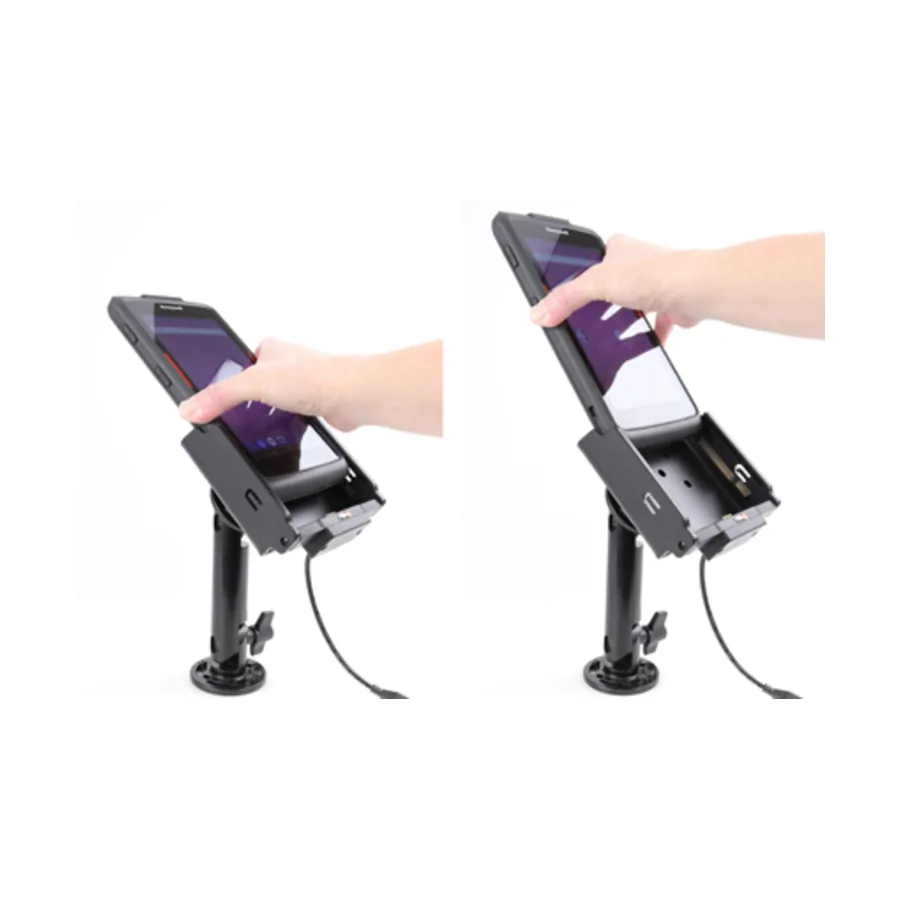

Schritt 2: Das Gerät in Halterung zu platzieren: Das untere Teil des Geräts in der Halterung platzieren. Das obere Ende des Geräts nach vorne drücken, gleichzeitig das Gerät nach unten in der Halterung im Platz schieben.

---

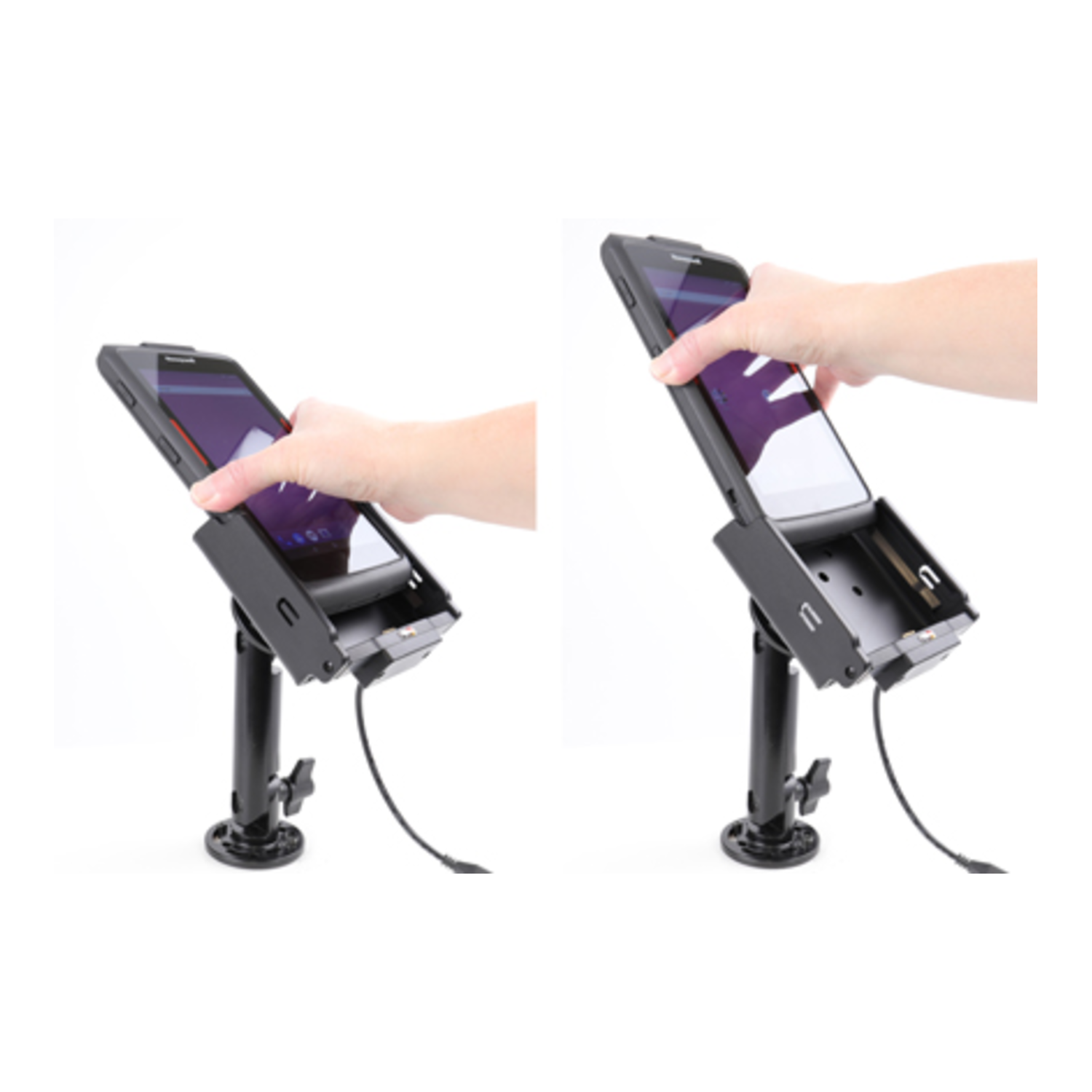

Schritt 3: Das Gerät von der Halterung zu entfernen: Das obere Teil der Halterung nach vorne drücken. Wenn das Gerät frei ist, es nach oben schieben und raus von Halterung nehmen.

---

Die Halterung ist montiert.

---
