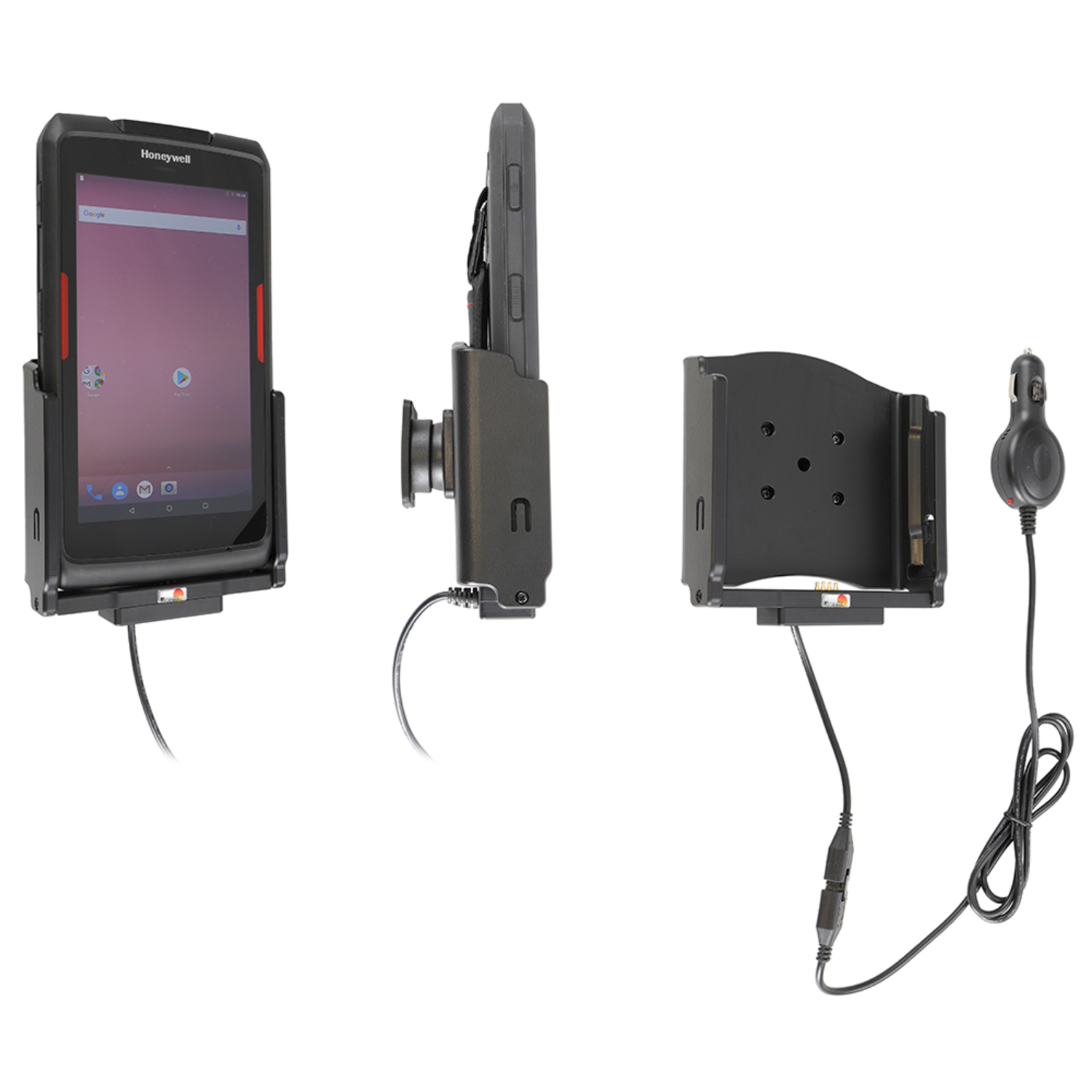

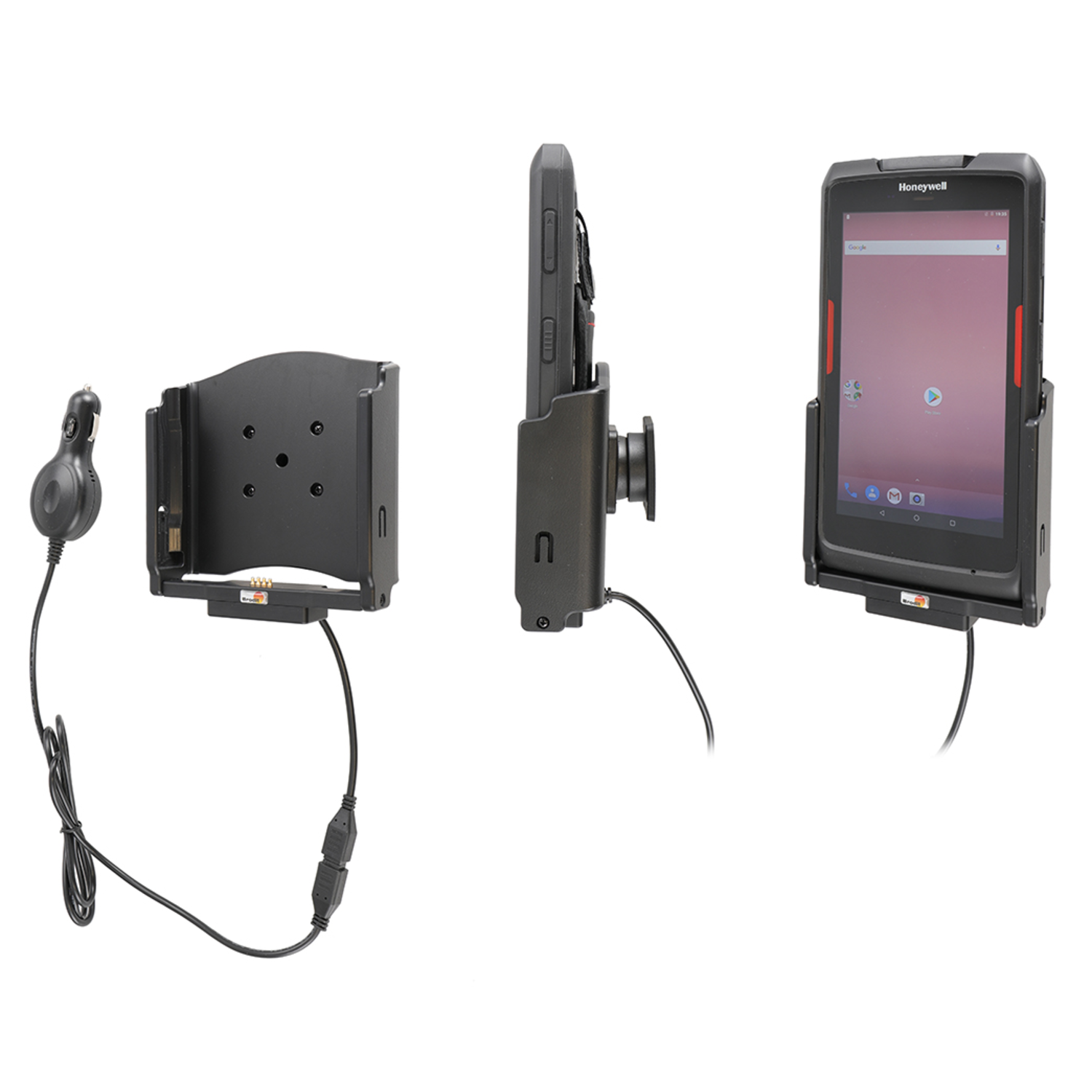

712085 | Brodit Halter Aktiv, 12/24V, für HONEYWELL ScanPal EDA70, mit Ladekabel für den Zigarettenanzünder

Brodit Halter 712085, mit Zigarettenanzünderstecker (12/24V) für HONEYWELL ScanPal EDA70

• Die ScanPal EDA70 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr HONEYWELL ScanPal EDA70 konstruiert
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50x42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung Ihres ScanPal EDA70

Empfohlenes Zubehör zur Befestigung des aktiven HONEYWELL ScanPal EDA70 Halters im KFZ / LKW:

• Brodit ProClip oder Lederkonsole

Lieferumfang:

• Brodit 712085, aktive Ladehalterung für HONEYWELL ScanPal EDA70 mit Zigarettenanzünderstecker und Kugelgelenk
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

---

Brodit 712085 Aktiv Halterung mit Zigarettenanzünder-Stecker Honeywell EDA70 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

• Brodit-Nr.:   712085
• Produkt:   Aktiv Halterung mit Zigarettenanzünder-Stecker
• Warengruppe:   Rugged Devices
• Passt für:   Honeywell EDA70
• Passende Länder:   Australien, Deutschland / Österreich / Europa, UK / United Kingdom, USA
• Länge / Höhe:   130 mm
• Breite:   121 mm
• Tiefe:   65 mm
• Volumen:   1022 cm³
• Artikel-Gewicht:   259 Gramm

---

Konfigurator mit Honeywell EDA71 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 712085 ist passend für:

Hersteller	Modell	Sonstige Infos
Honeywell	EDA71
Honeywell	EDA70

Montageanleitung Brodit 712085

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

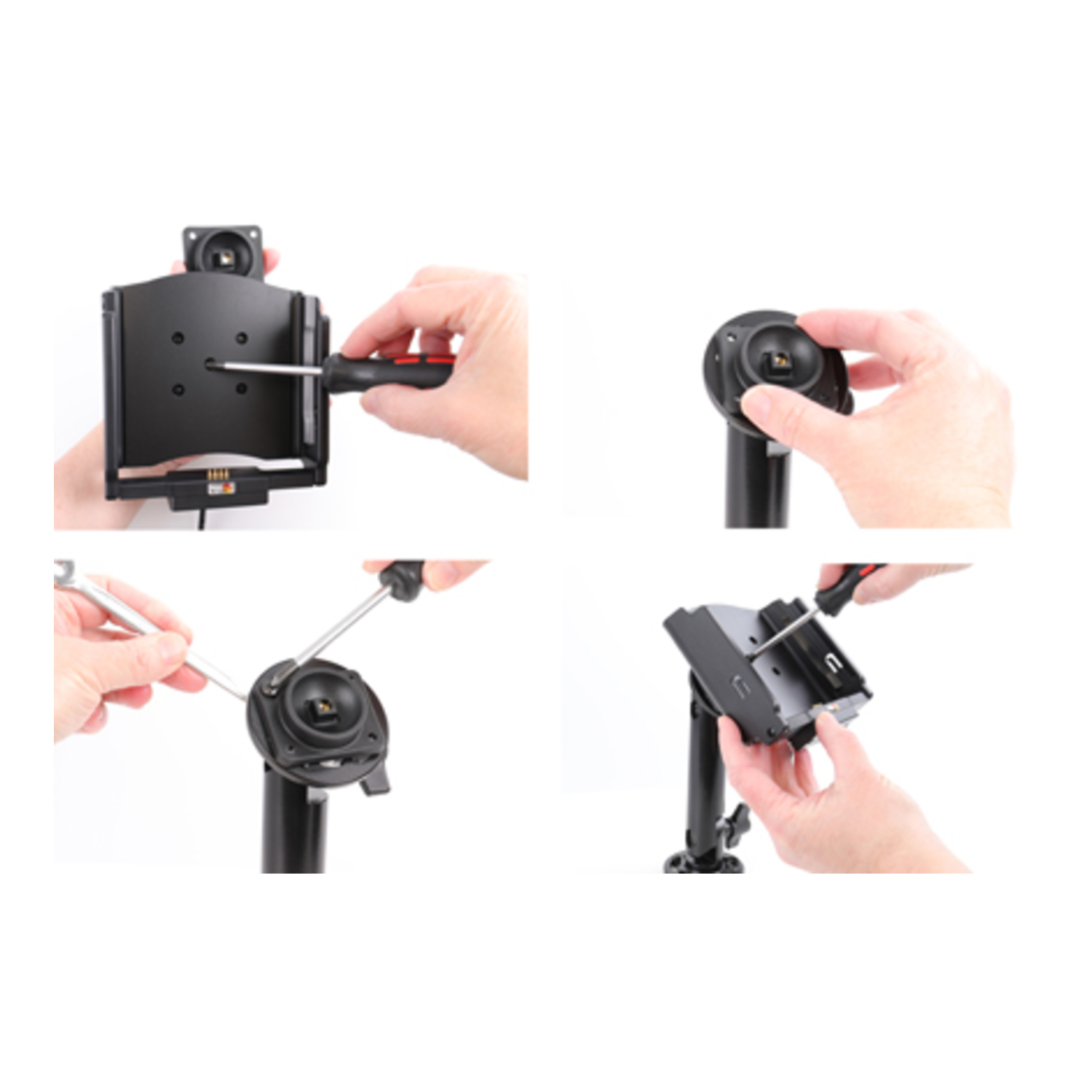

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Zuerst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

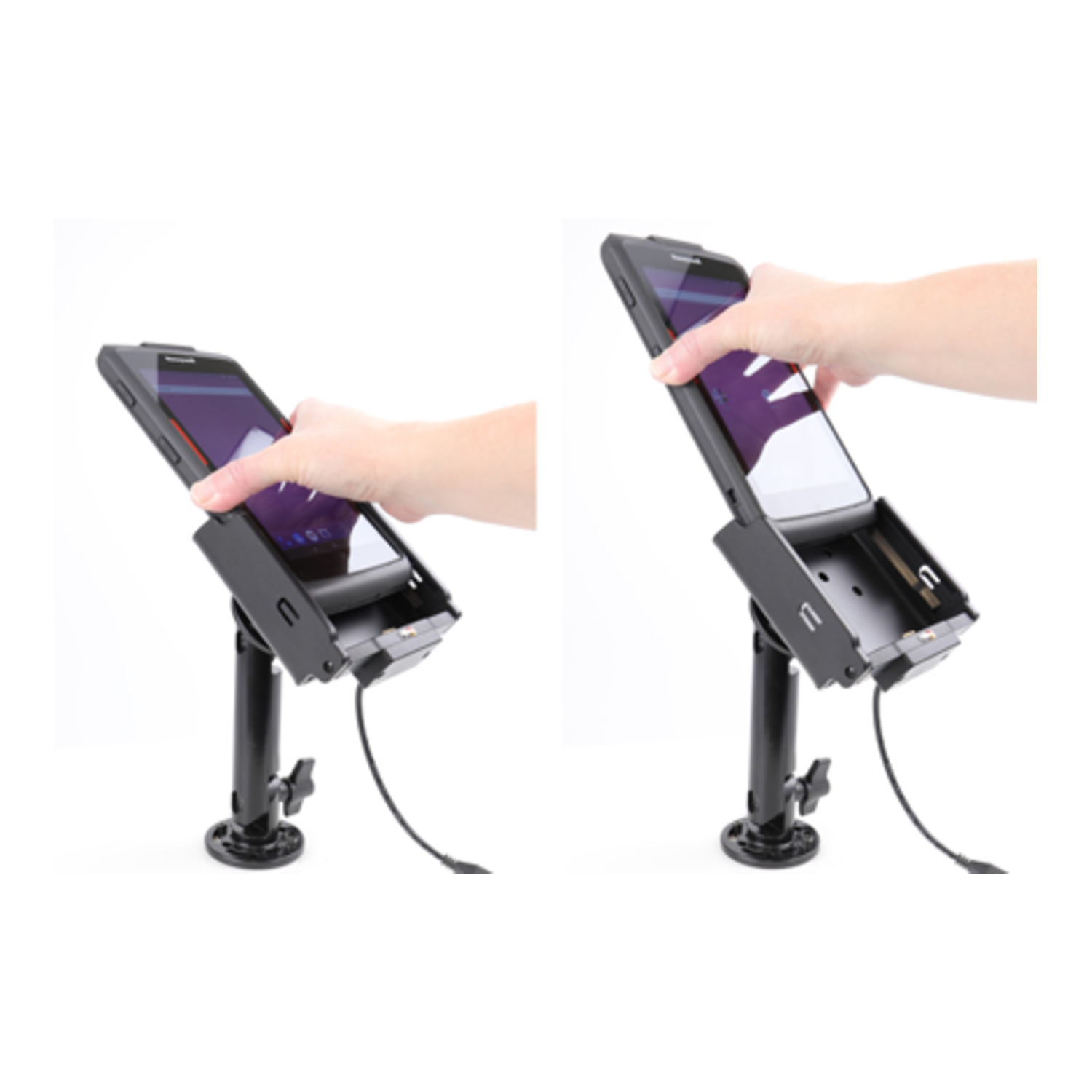

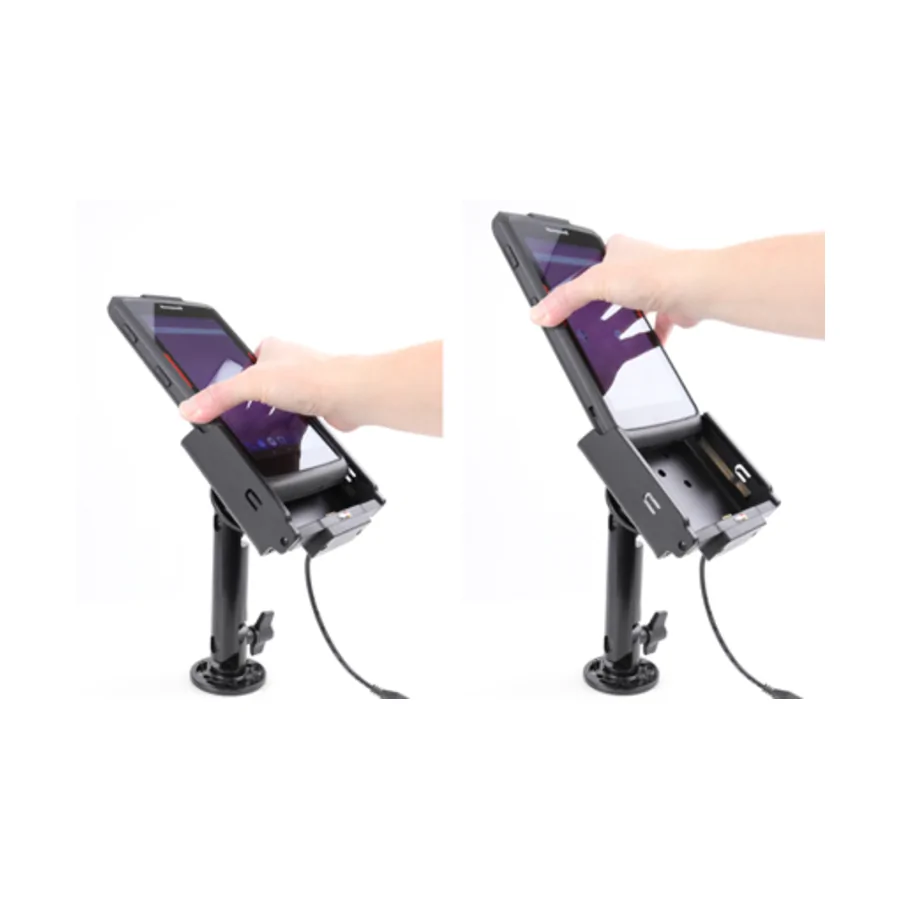

Schritt 2: Das Gerät in Halterung zu platzieren: Das untere Teil des Geräts in der Halterung platzieren. Das obere Ende des Geräts nach vorne drücken, gleichzeitig das Gerät nach unten in der Halterung im Platz schieben.

---

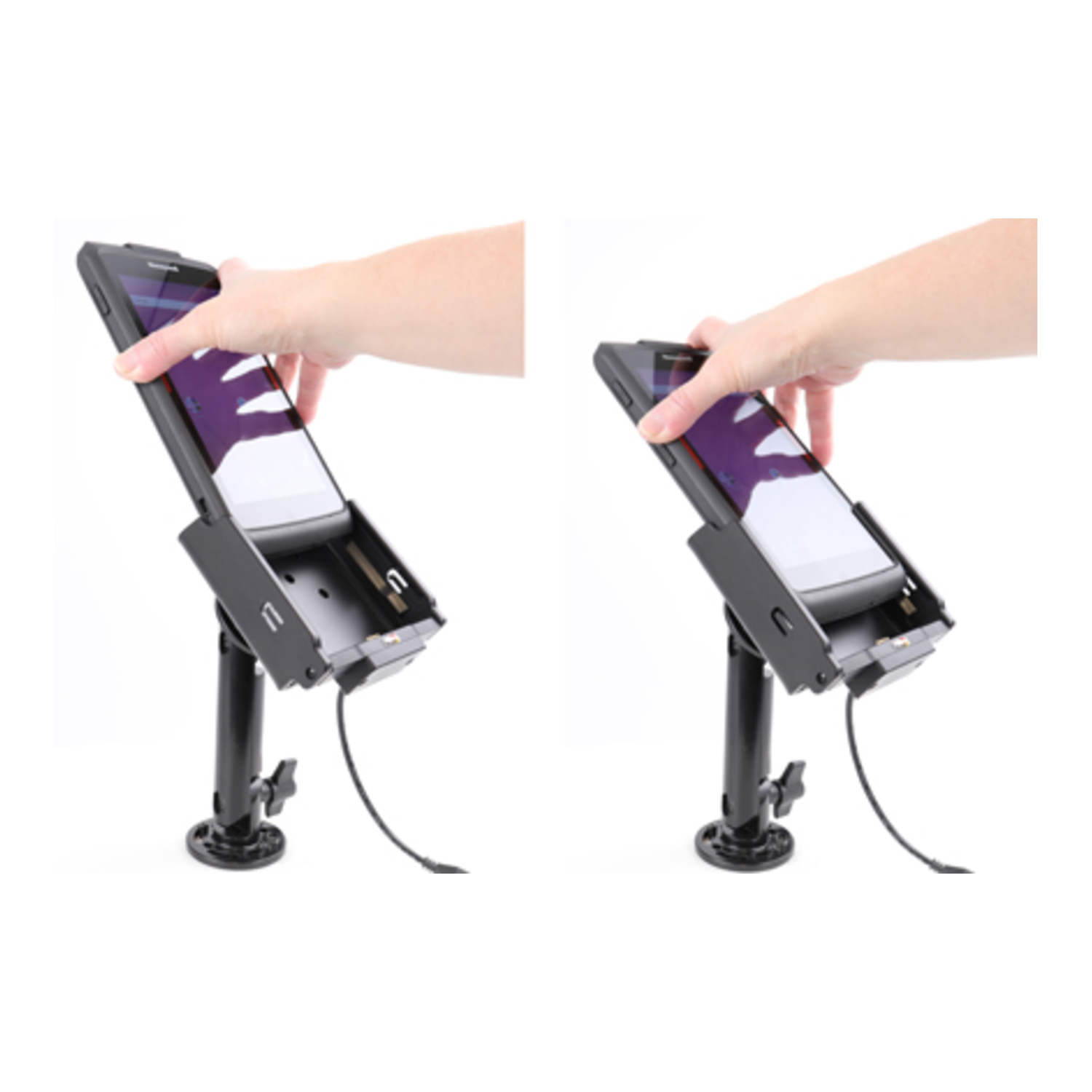

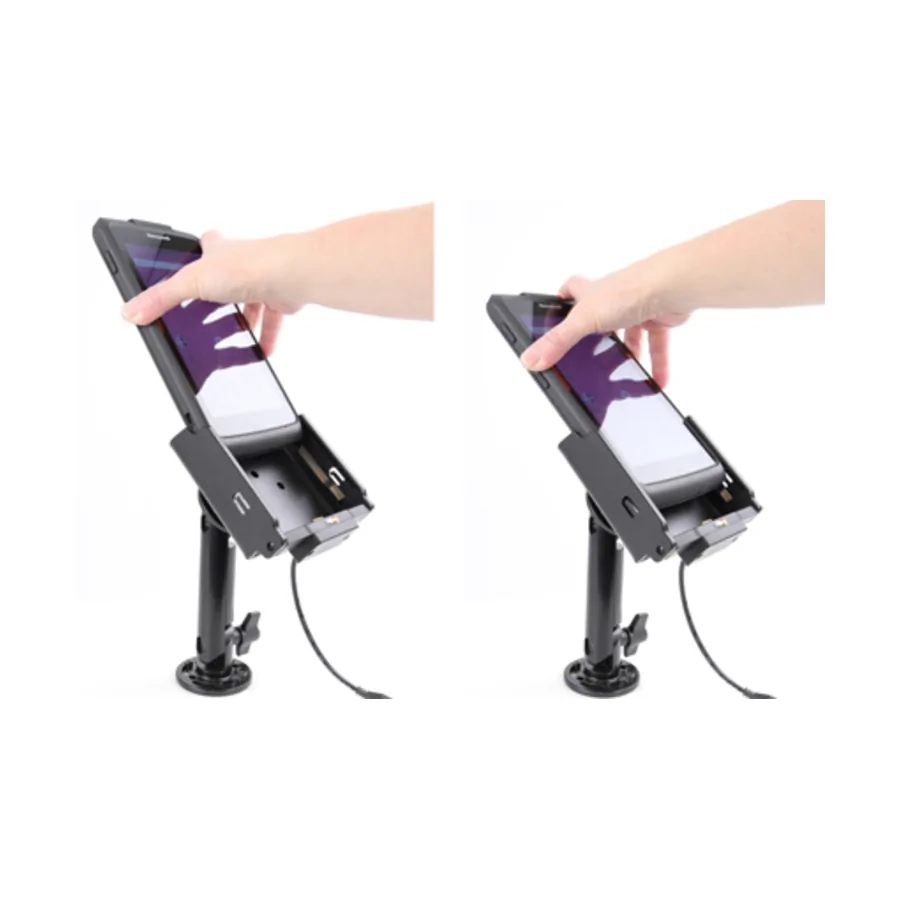

Schritt 3: Das Gerät von der Halterung zu entfernen: Das obere Teil der Halterung nach vorne drücken. Wenn das Gerät frei ist, es nach oben schieben und raus von Halterung nehmen.

---

Die Halterung ist montiert.

---
