539783 | Brodit abschließbarer Halter für PANASONIC FZ-B2, mit Kabelbefestigung, passt mit und ohne Handschlaufe, Montageplatte mit Kugelgelenk, inkl. 2 Schlüssel

Brodit abschließbarer Halter 539783, passend für PANASONIC FZ-B2

• Die FZ-B2 Brodit Halterung kann auf einem Brodit ProClip oder direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr PANASONIC FZ-B2 konstruierter Halter
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben geliefert und hat eine Montagefläche von ca. 50x42 mm.
• Die Aufnahme der originalen FZ-B2 Kabel (für Ladung / Headset) ist gewährleistet
• Diebstahlschutz durch den abschließbaren Halter

Empfohlenes Zubehör zur Befestigung des Brodit PANASONIC FZ-B2 Halter im KFZ / LKW:

• Brodit ProClip oder Lederkonsole.

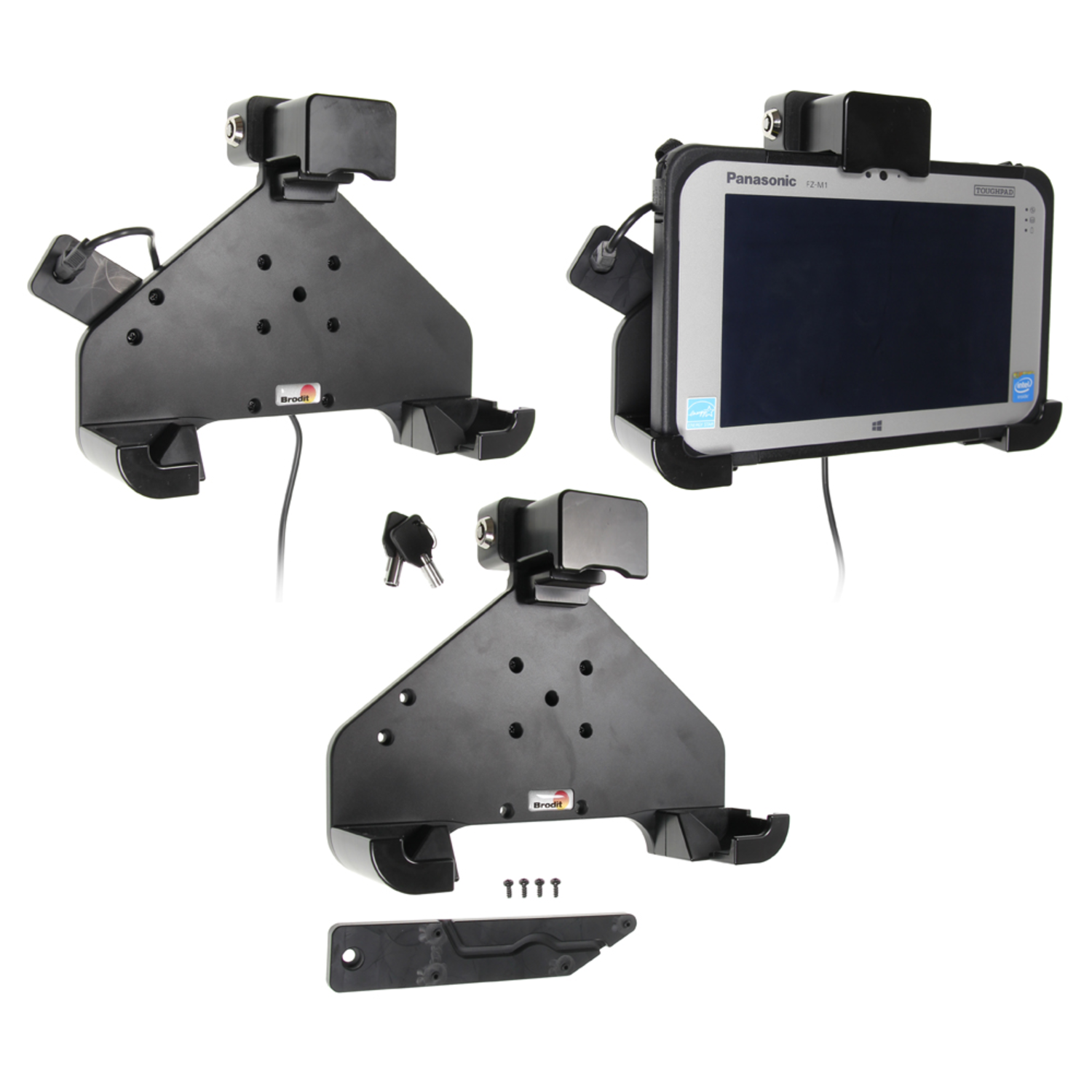

Lieferumfang:

• Brodit 539783, abschließbare Halterung für PANASONIC FZ-B2
• 4x Schrauben zur Befestigung des FZ-B2 Halters (z.B. auf einem Brodit ProClip)
• 2x Schlüssel für den Halter

---

Brodit 539783 Halterung mit Verschluss - Panasonic FZ-M1 Panasonic FZ-B2 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 539783 Halterung mit Verschluss - Panasonic FZ-M1 Panasonic FZ-B2
Halter für Kabelbefestigung, mit Fly Lead. 2 Schlüssel eingeschlossen. Passt für Geräte mit und ohne Handstrap.

• Brodit-Nr.:   539783
• Produkt:   Halterung mit Verschluss - Panasonic FZ-M1
• Warengruppe:   Tablet
• Passt für:   Panasonic FZ-B2
• Artikel-Gewicht:   550 Gramm

---

Konfigurator mit Panasonic FZ-B2 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 539783 ist passend für:

Hersteller	Modell	Sonstige Infos
Panasonic	FZ-B2	Halter für Kabelbefestigung, mit Fly Lead. 2 Schlüssel eingeschlossen. Passt für Geräte mit und ohne Handstrap. (1)
Panasonic	FZ-M1	Siehe (1)

Montageanleitung Brodit 539783

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

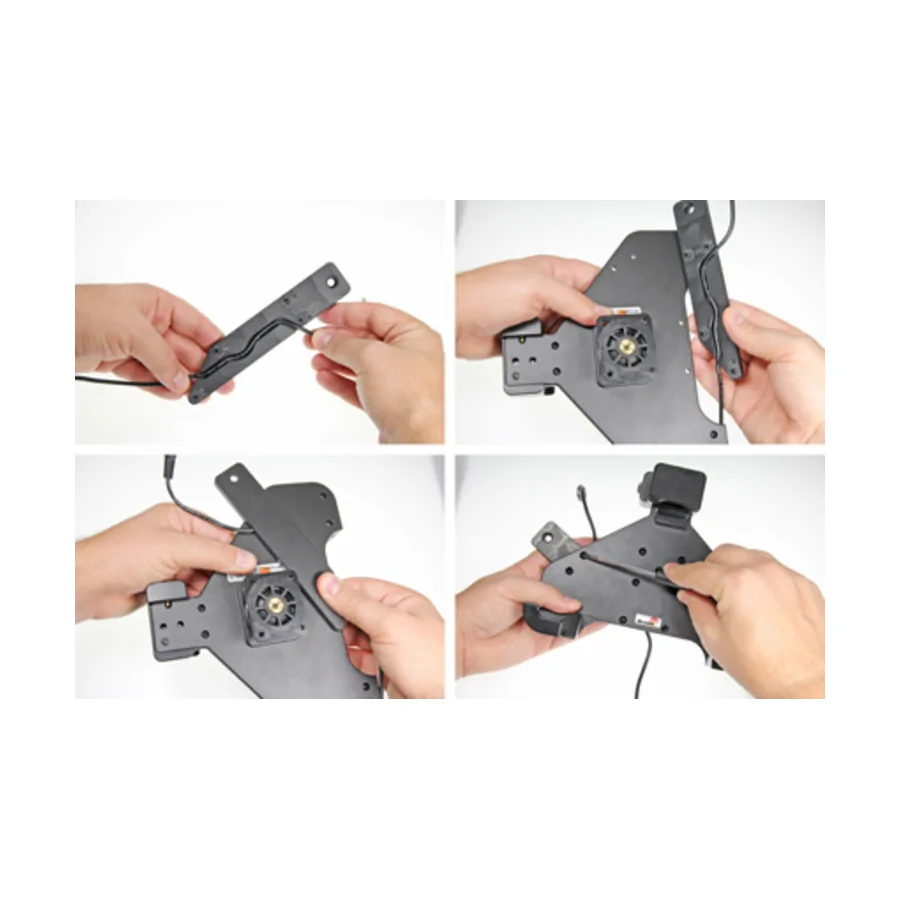

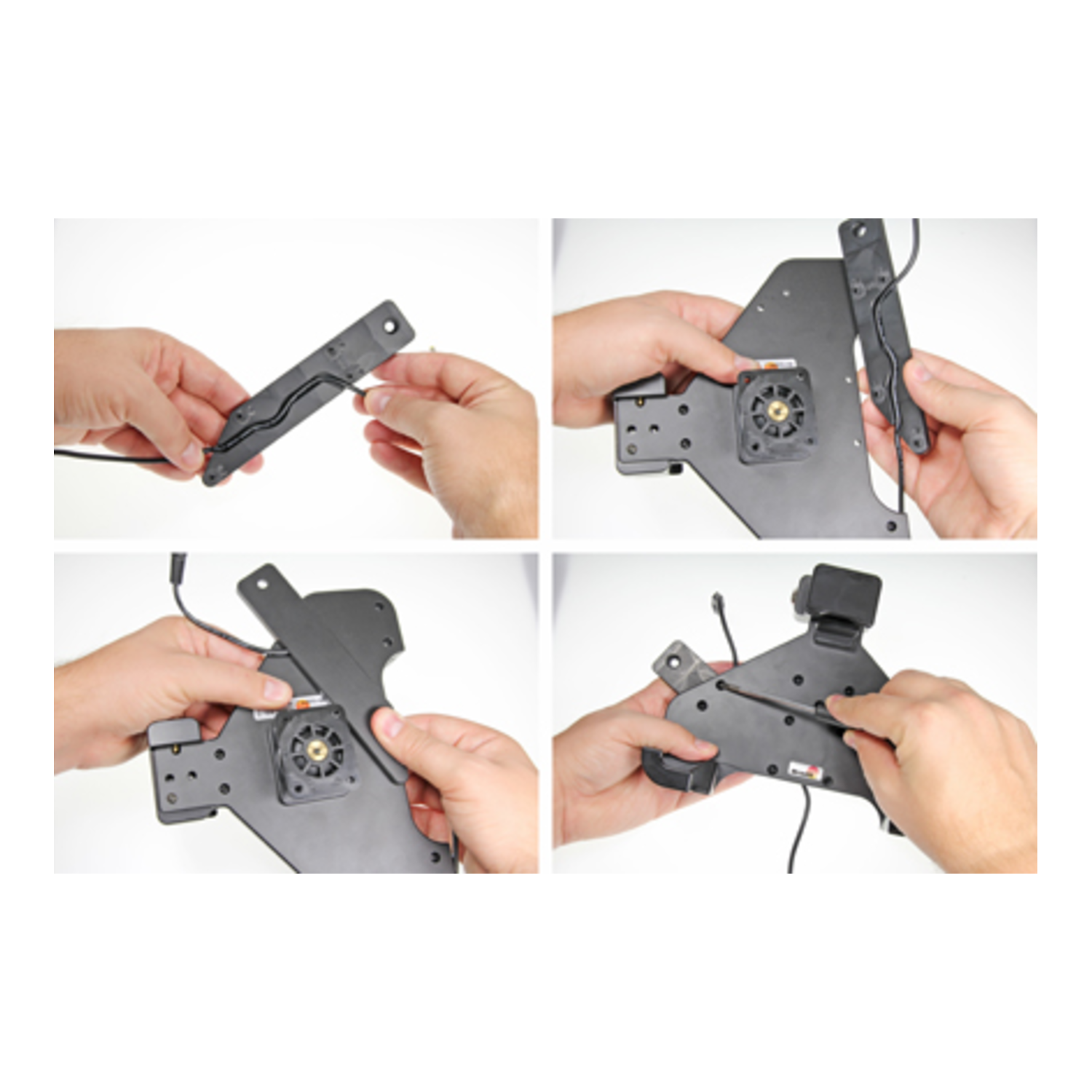

Schritt 1: Der Ladekabel in das hintere Stück platzieren. Das Kabel muss lang genug sein, um mit dem Gerät zu verbinden werden können. Das hintere Stück an der Halterung platzieren so dass sich die Löcher übereinstimmen. Das hintere Stück mit den beiliegenden Schrauben befestigen.

---

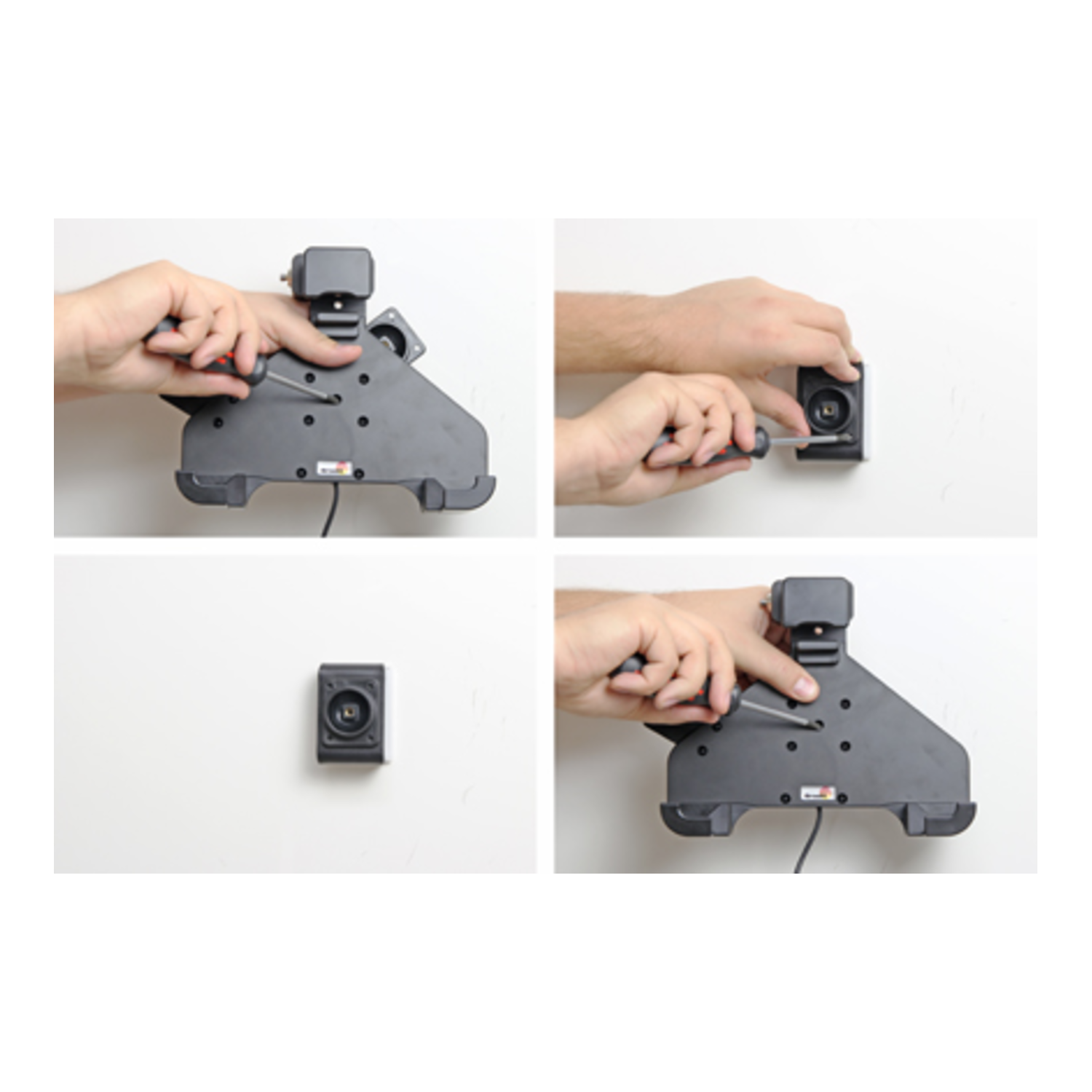

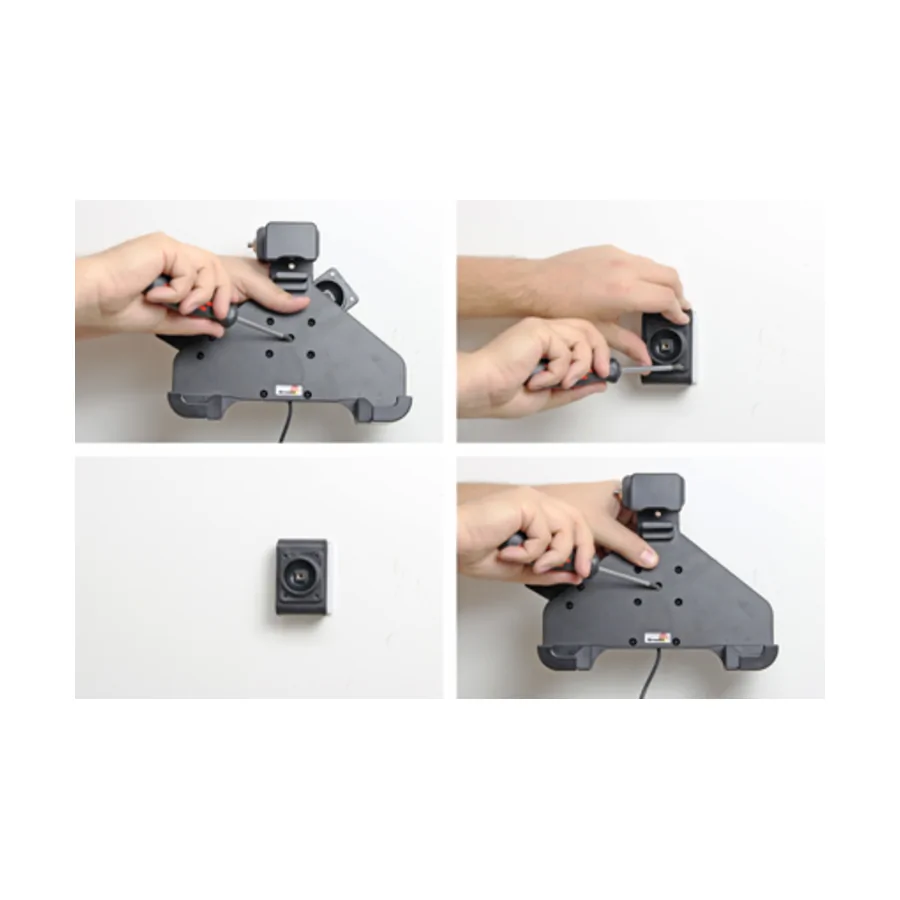

Schritt 2: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

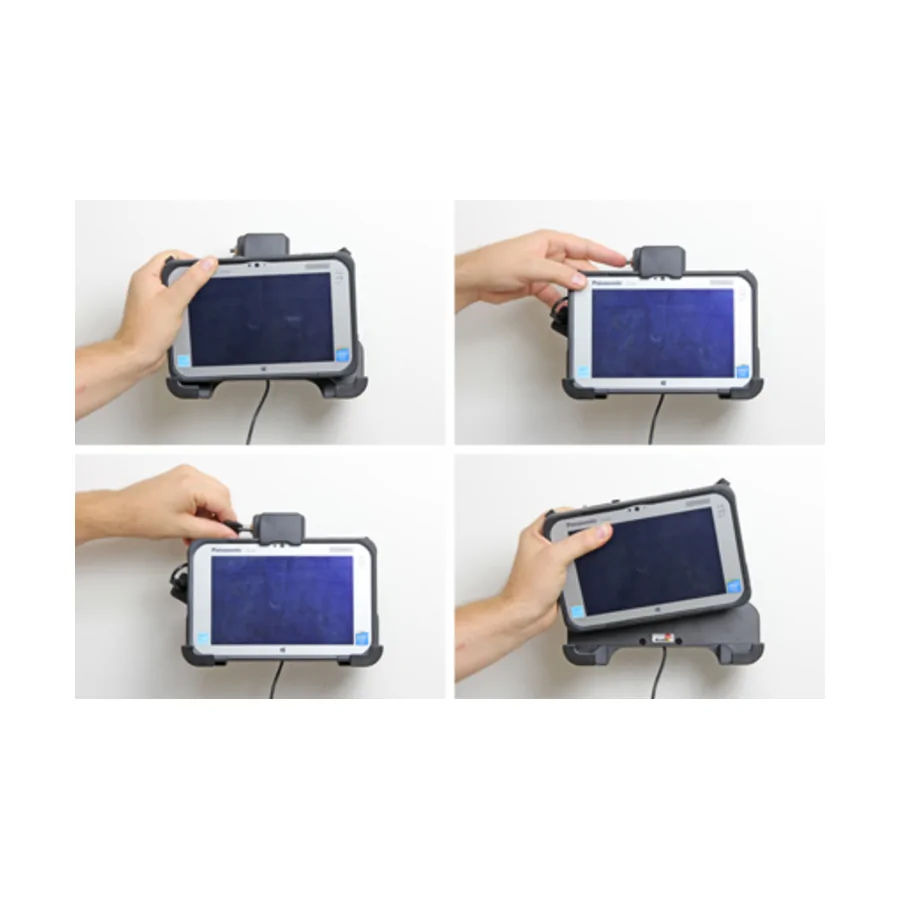

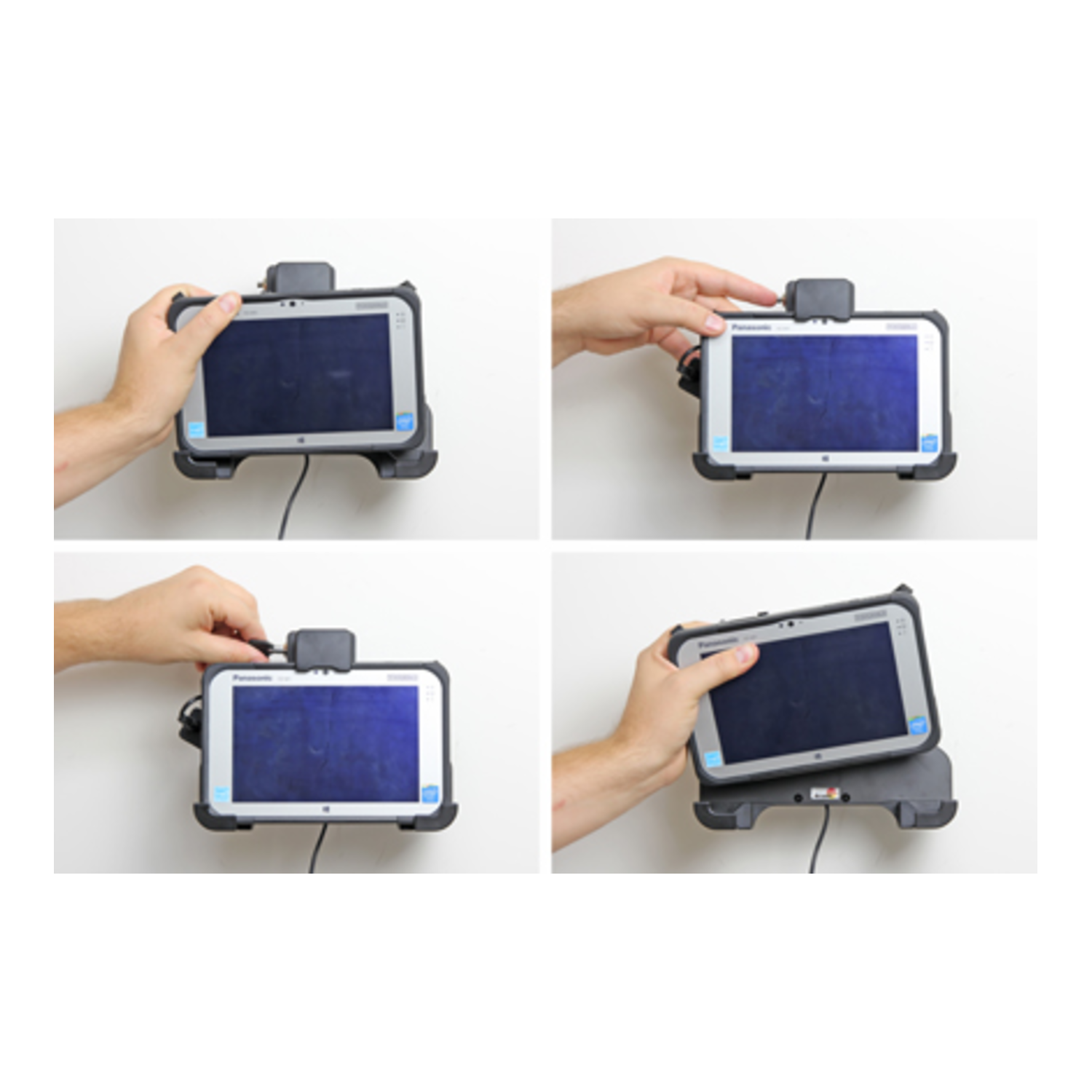

Schritt 3: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das Verschluss nach unten schieben und mit der Schlüssel sperren .

---

Schritt 4: Das Gerät von der Halterung zu entfernen: Das Verschluss mit der Schlüssel öffnen und nach oben weg von der Halterung schieben. Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts raus von der Halterung ziehen.

---

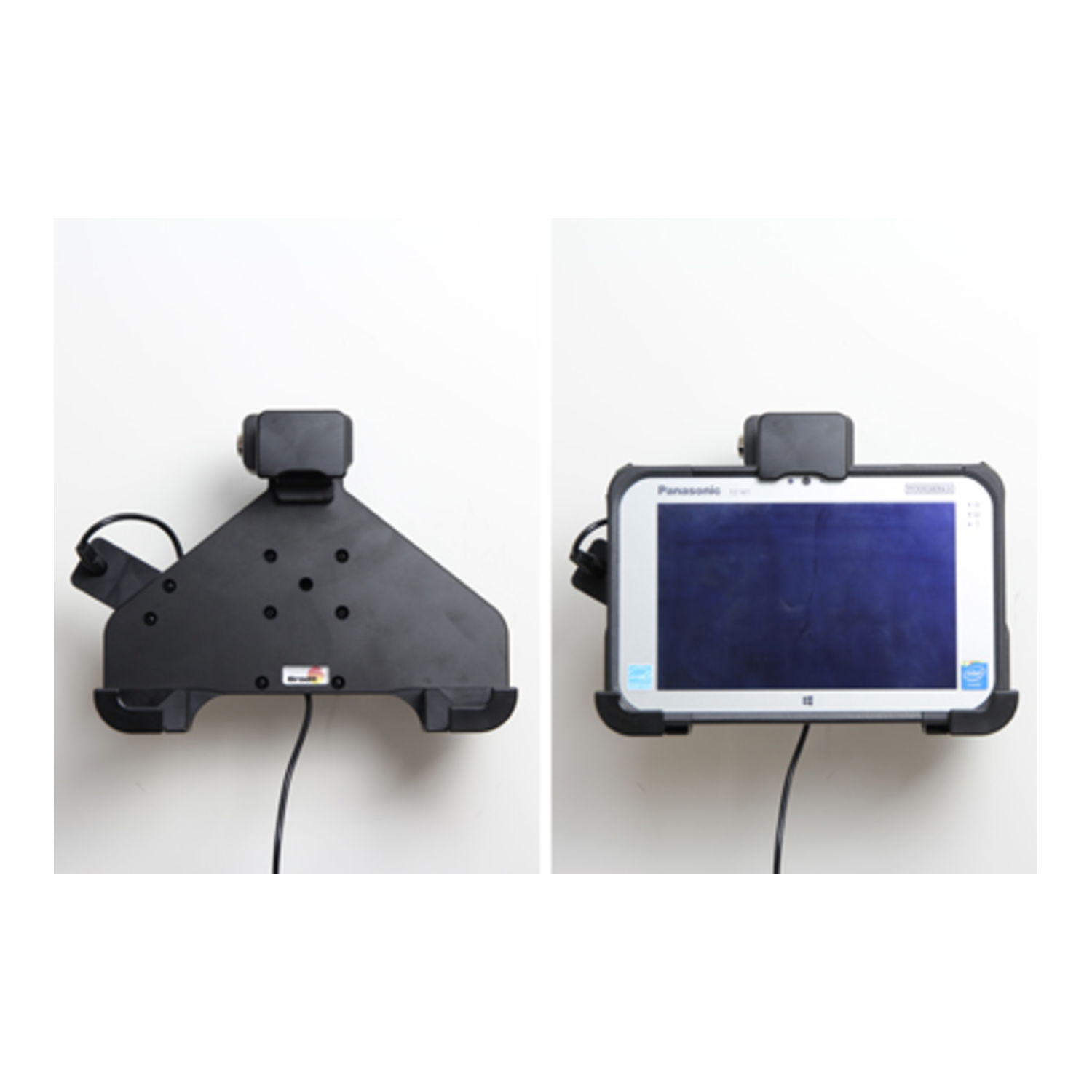

Die Halterung ist montiert.

---
