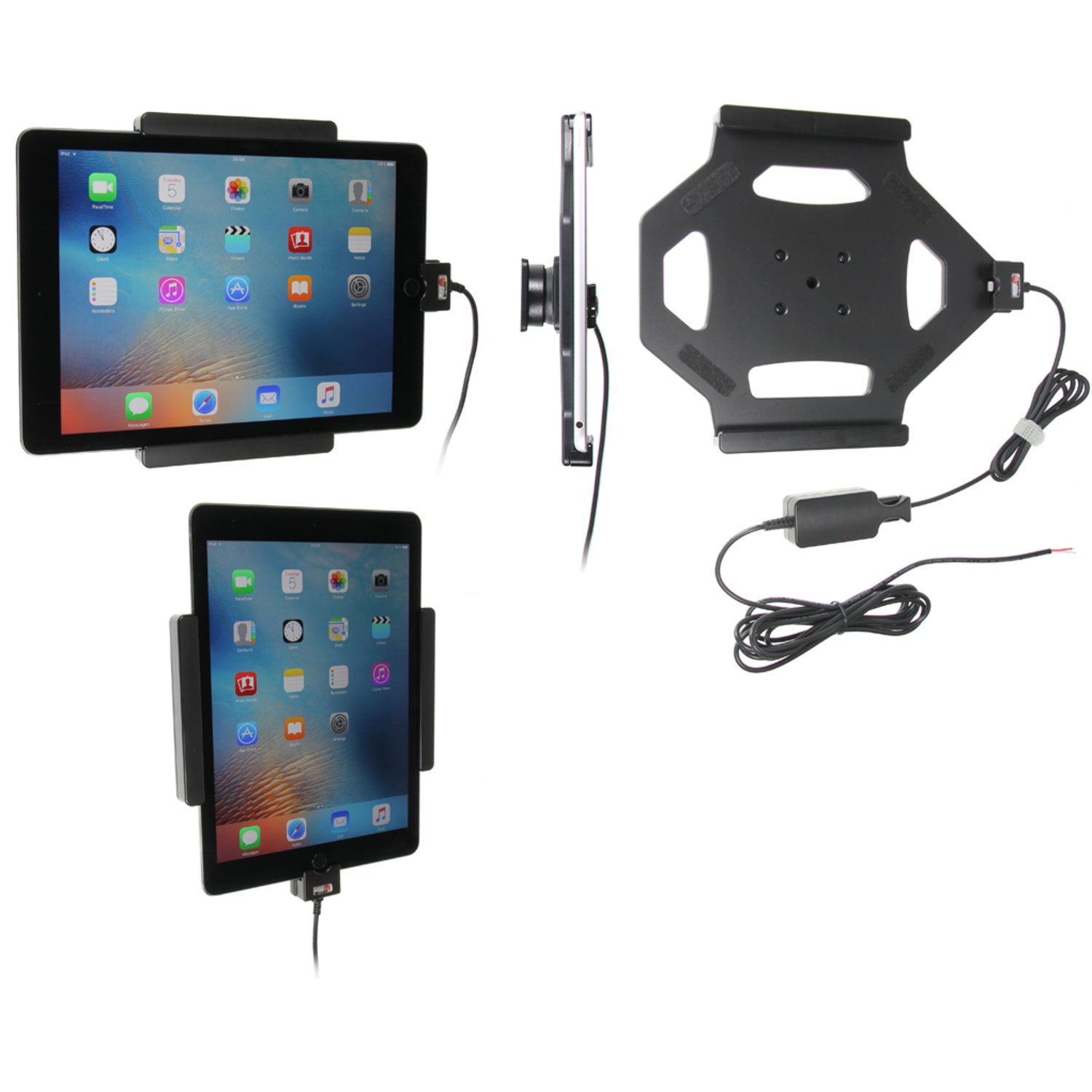

527684 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für APPLE iPad Pro 9.7 (2016), mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 527684, Halter mit Festanschluss (12/24V, 2A), passend für APPLE iPad Pro 9.7 (2016)

• Die iPad Pro 9.7 (2016) Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr APPLE iPad Pro 9.7 (2016) konstruiert
• Die Montageplatte des iPad Pro 9.7 (2016) Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des iPad Pro 9.7 (2016)
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr iPad Pro 9.7 (2016) mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven APPLE iPad Pro 9.7 (2016) Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

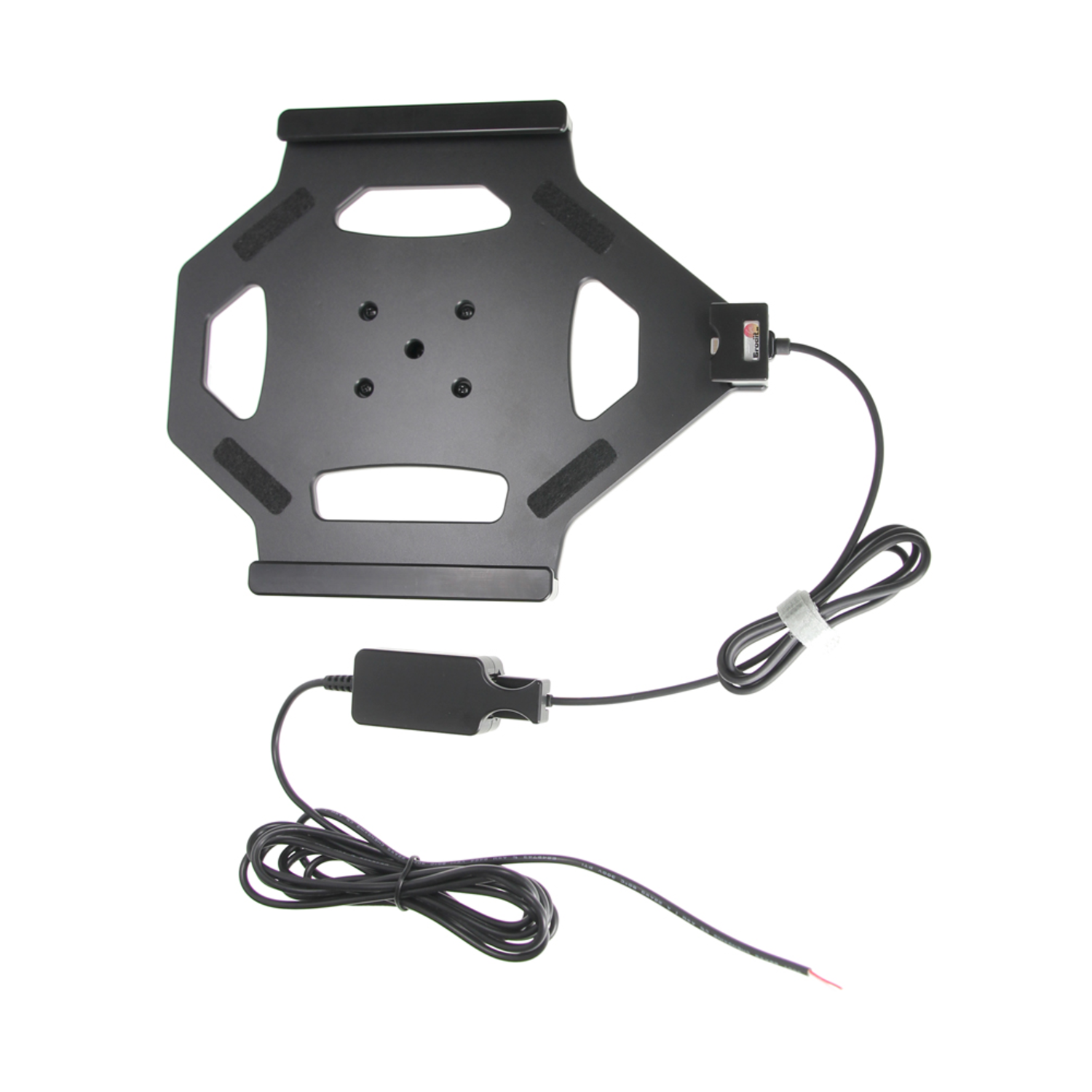

• 1x Brodit 527684, aktive Ladehalterung für APPLE iPad Pro 9.7 (2016), mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

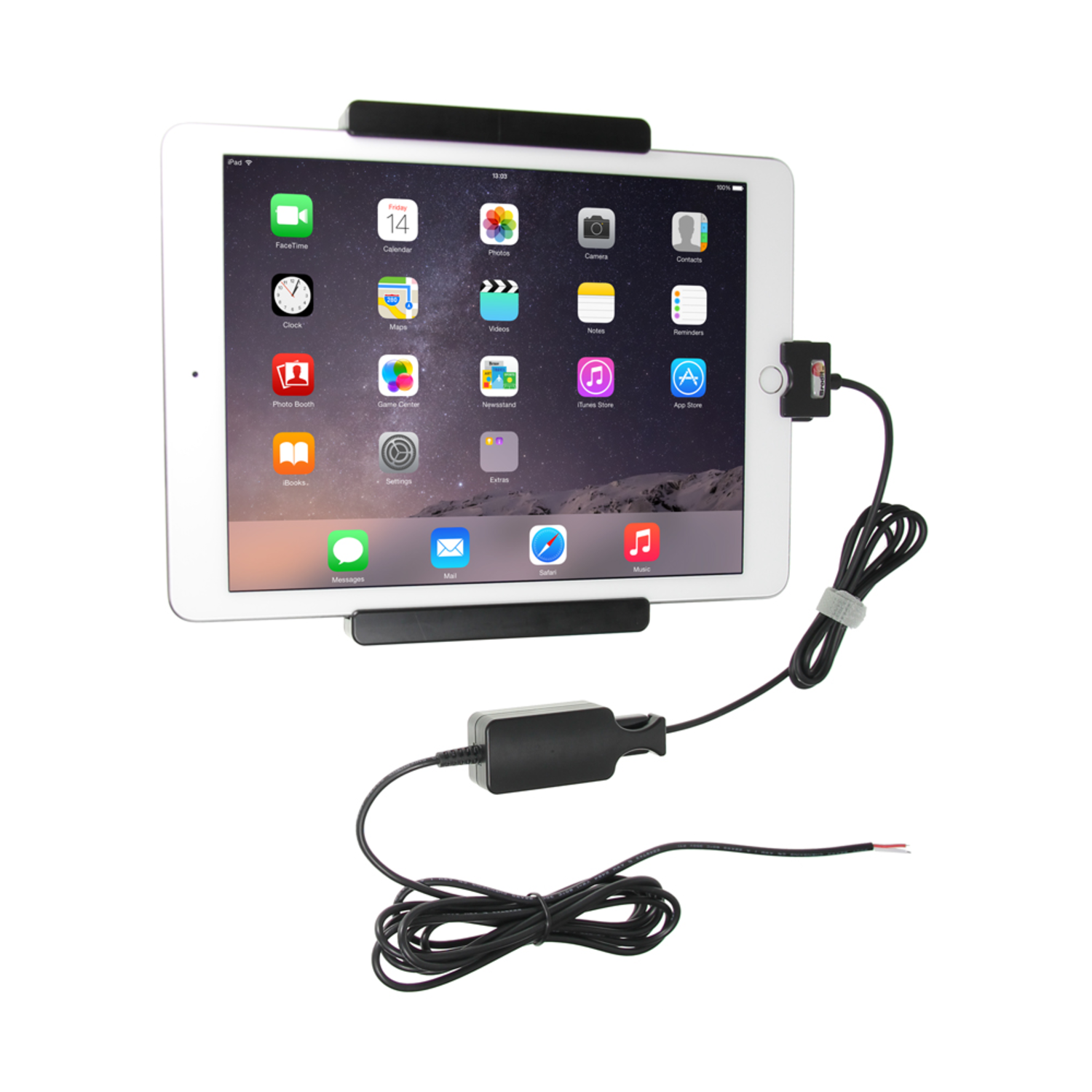

Die Ladung des iPad Pro 9.7 (2016) erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 527684 Aktiv Halterung für eine feste Installation Apple iPad Air 2 (A1566, A1567) | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 527684 Aktiv Halterung für eine feste Installation Apple iPad Air 2 (A1566, A1567)
Mit Kugelgelenk. Apple genehmigt Kabel.

• Brodit-Nr.:   527684
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Tablet
• Passt für:   Apple iPad Air 2 (A1566, A1567)
• Passende Länder:   USA, Australien, Deutschland / Österreich / Europa, UK / United Kingdom
• Artikel-Gewicht:   510 Gramm

---

Konfigurator mit Apple iPad Pro 9.7 (A1673, A1674, A1675) Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 527684 ist passend für:

Hersteller	Modell	Sonstige Infos
Apple	iPad Pro 9.7 (A1673, A1674, A1675)	Mit Kugelgelenk. Apple genehmigt Kabel. (1)
Apple	iPad Air 2 (A1566, A1567)	Siehe (1)

Montageanleitung Brodit 527684

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

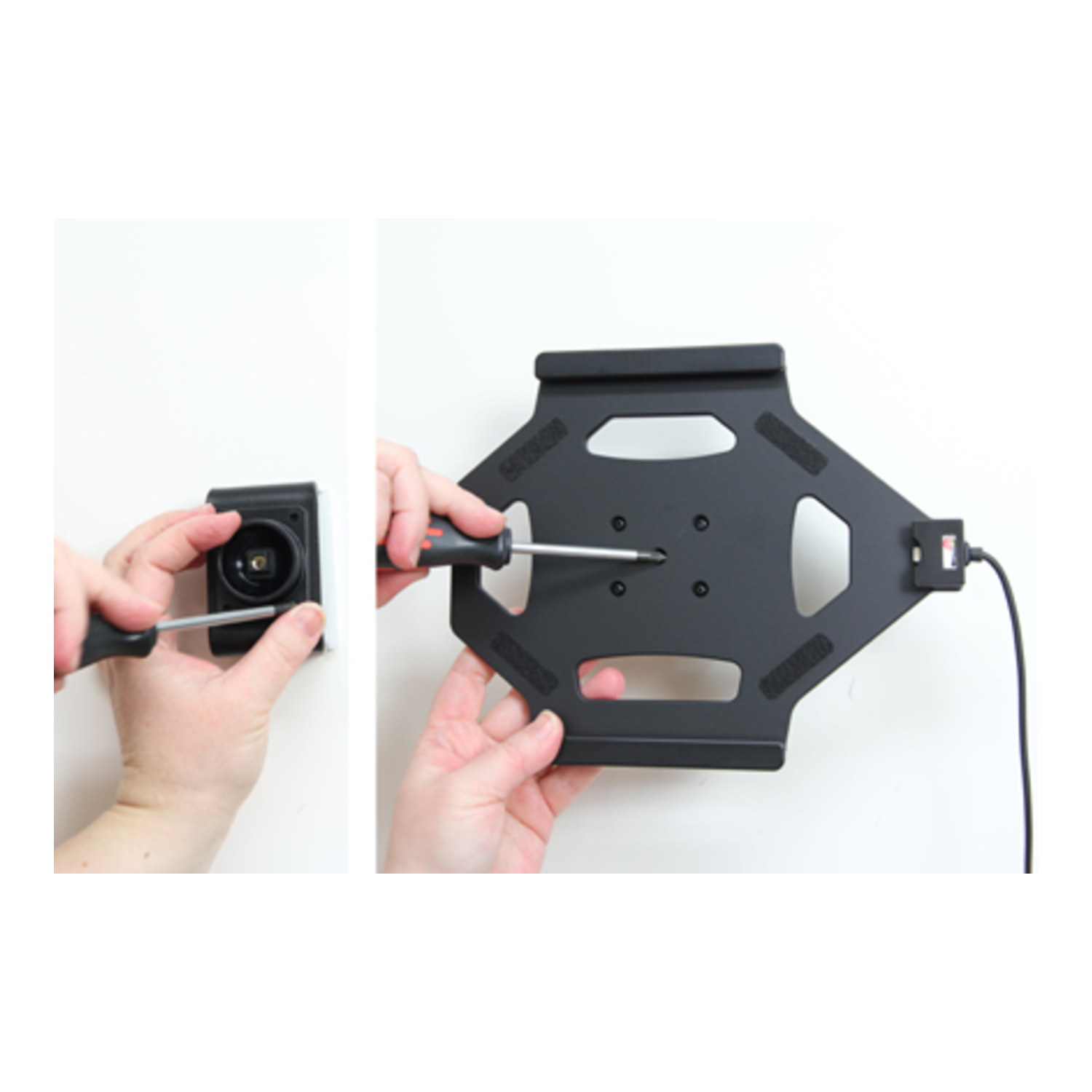

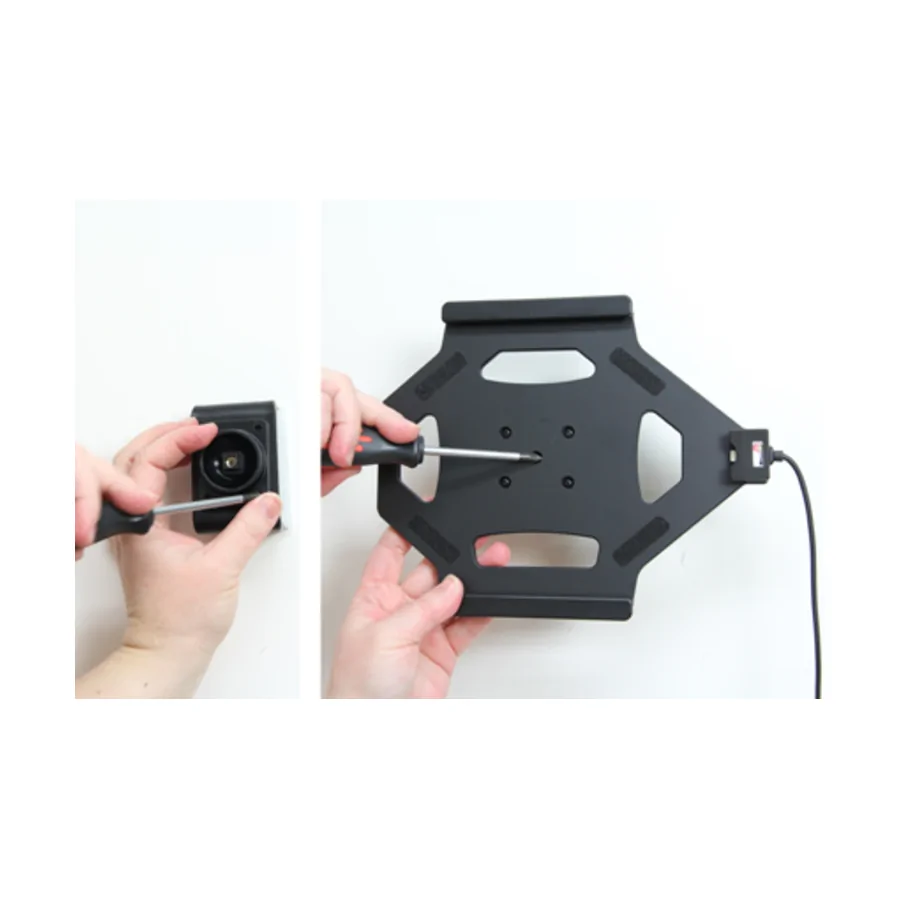

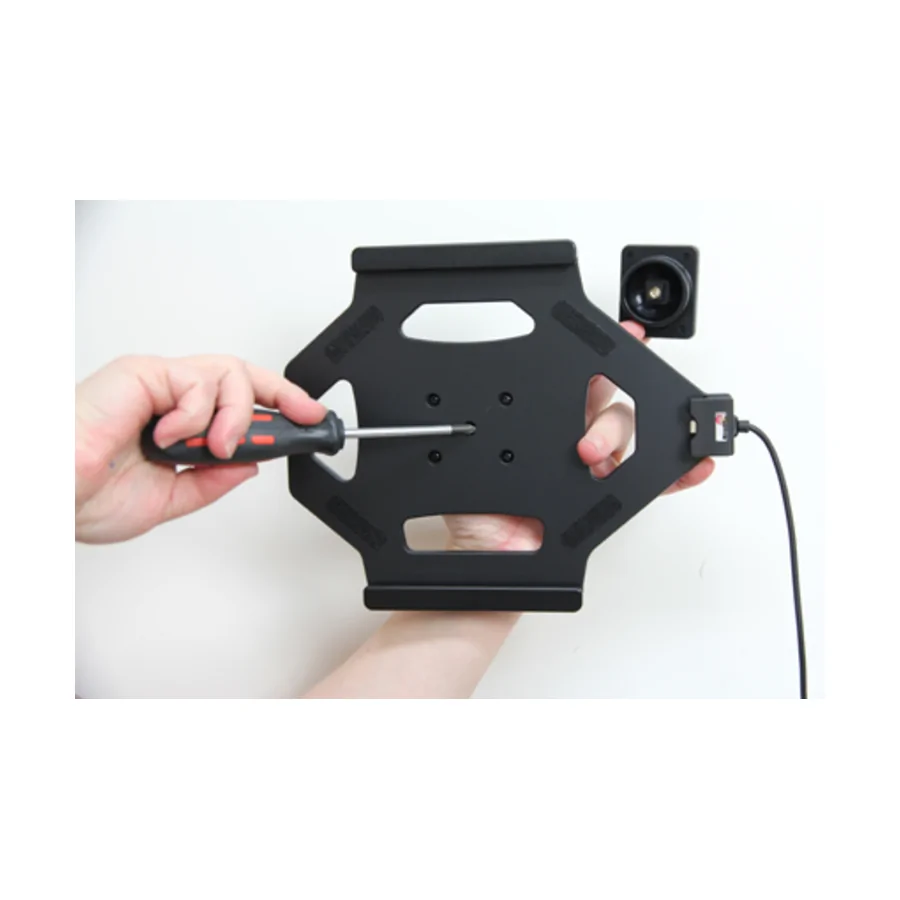

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

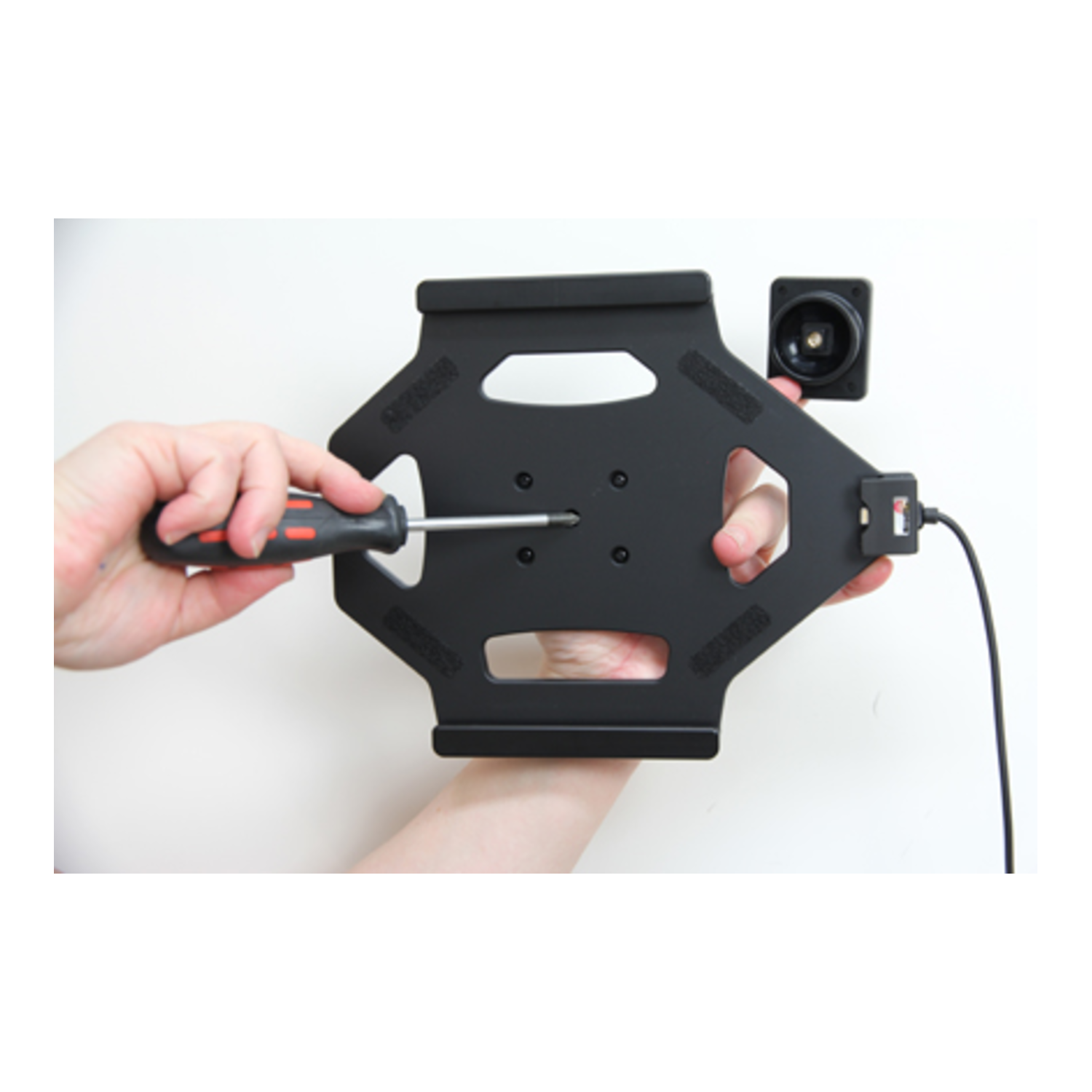

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

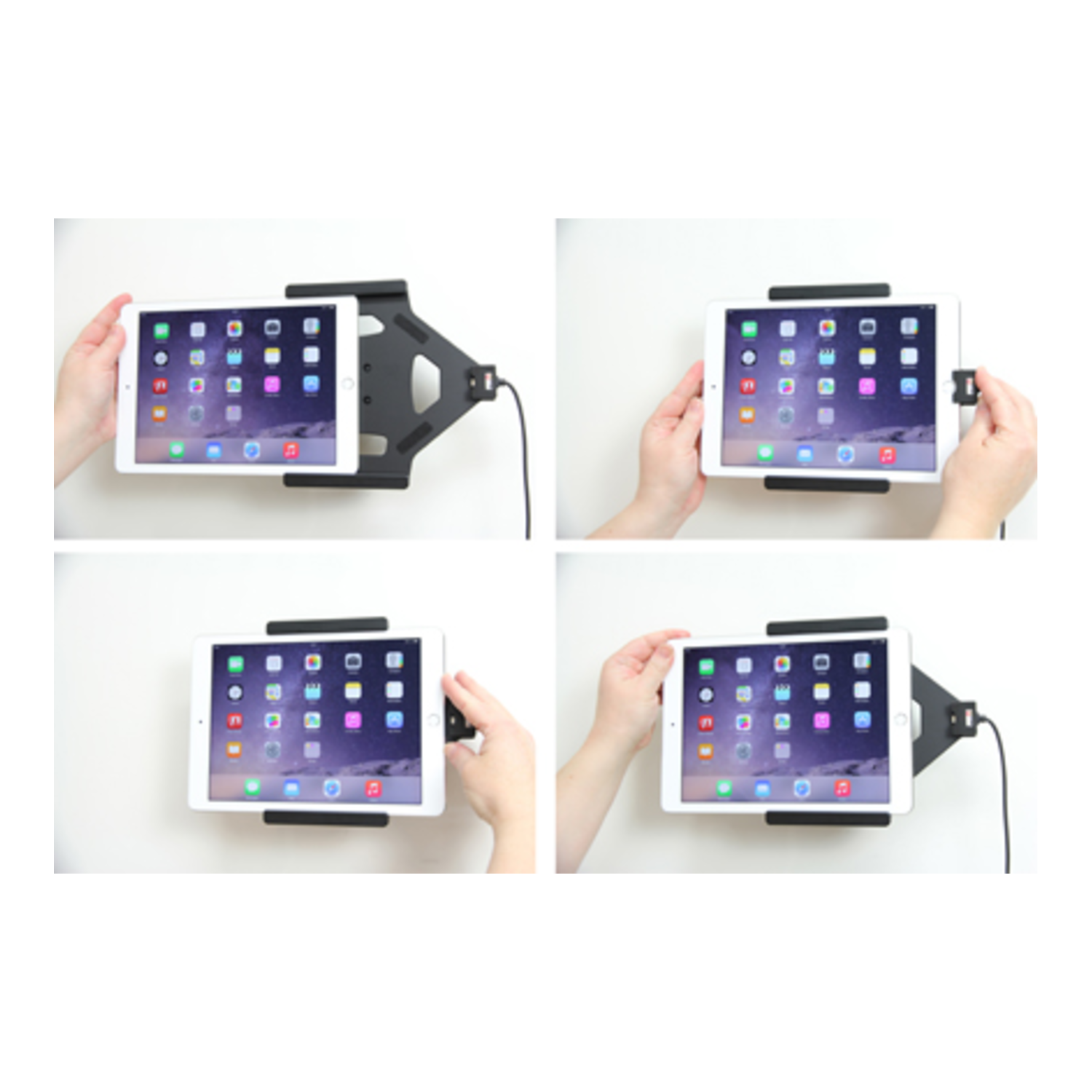

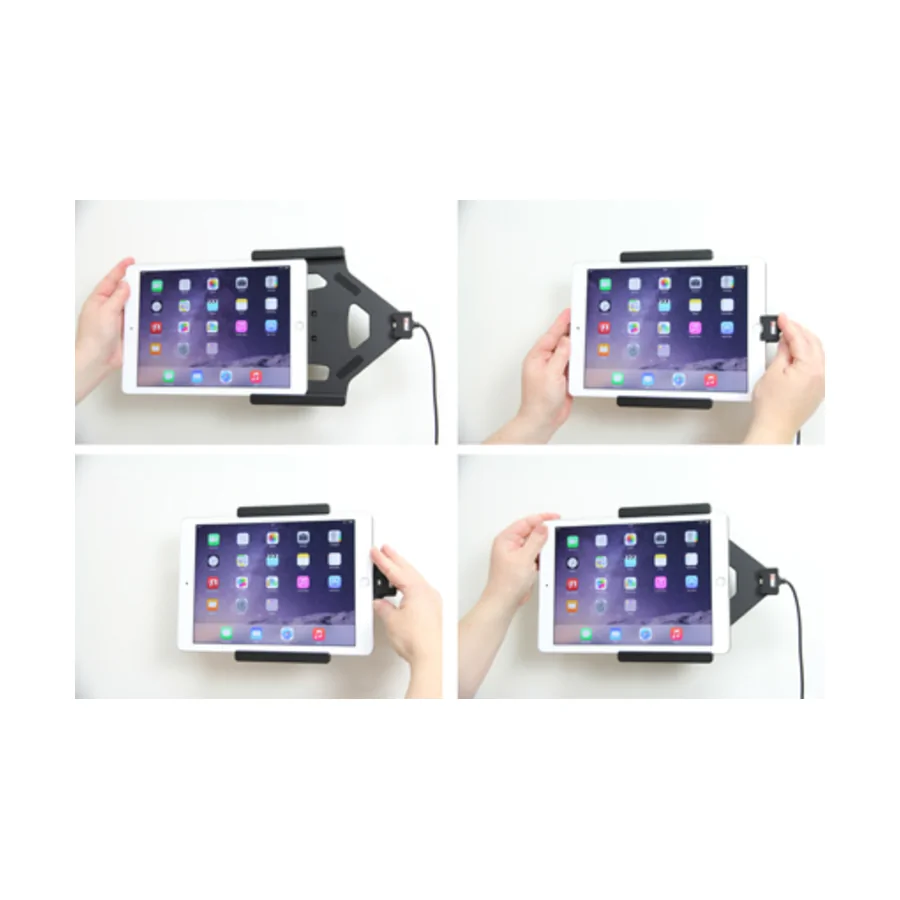

Schritt 3: Das Gerät seitwärts in der Halterung schieben, so dass der Anschluss anschliesst. Um das Gerät zum entfernen: Das Gerät seitwärts raus von Halterung schieben.

---

Die Halterung ist montiert.

---
