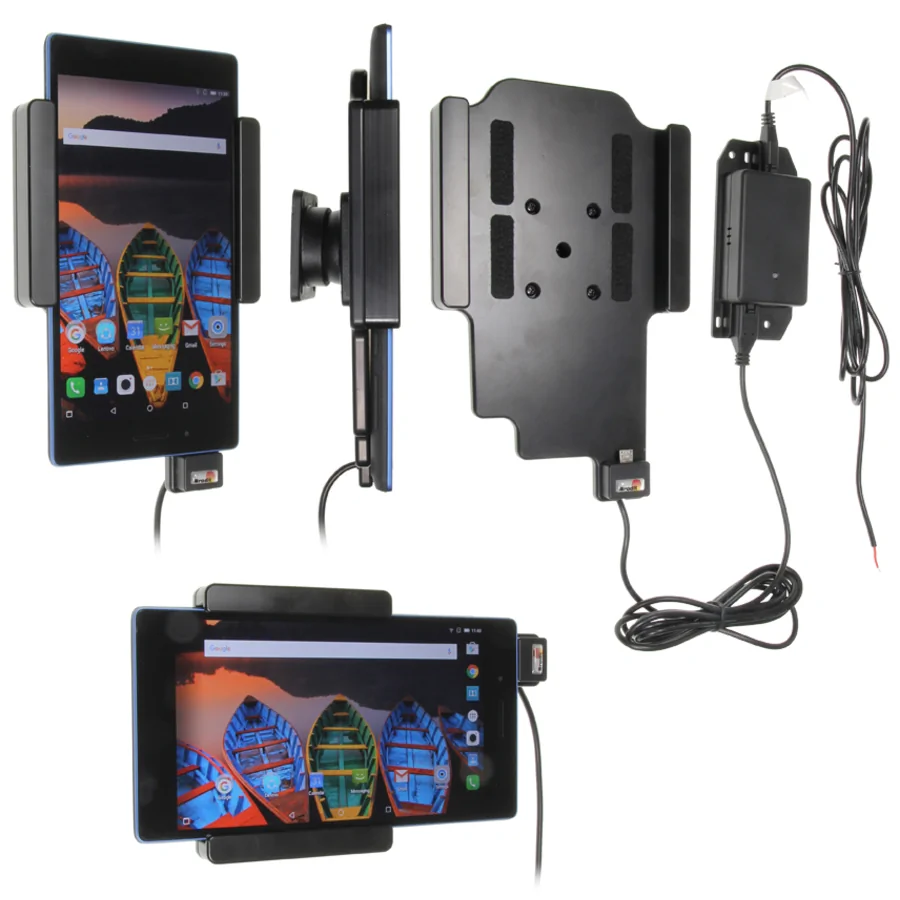

513938 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für LENOVO Tab 3 7, mit Molex Stecker für den festen Einbau im KFZ / LKW

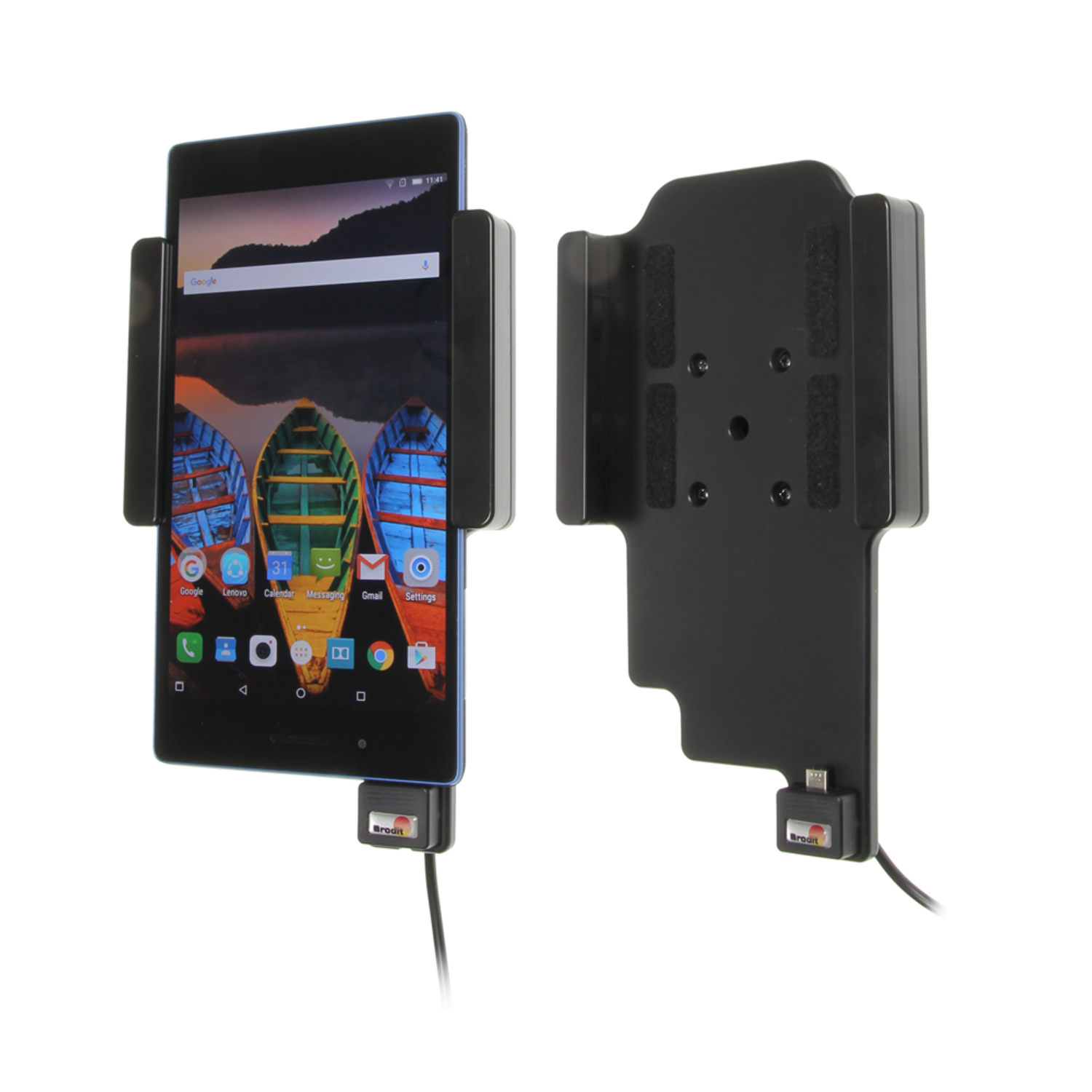

Brodit 513938, Halter mit Festanschluss (12/24V, 2A), passend für LENOVO Tab 3 7

• Die Tab 3 7 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr LENOVO Tab 3 7 konstruiert
• Die Montageplatte des Tab 3 7 Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des Tab 3 7
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr Tab 3 7 mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven LENOVO Tab 3 7 Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

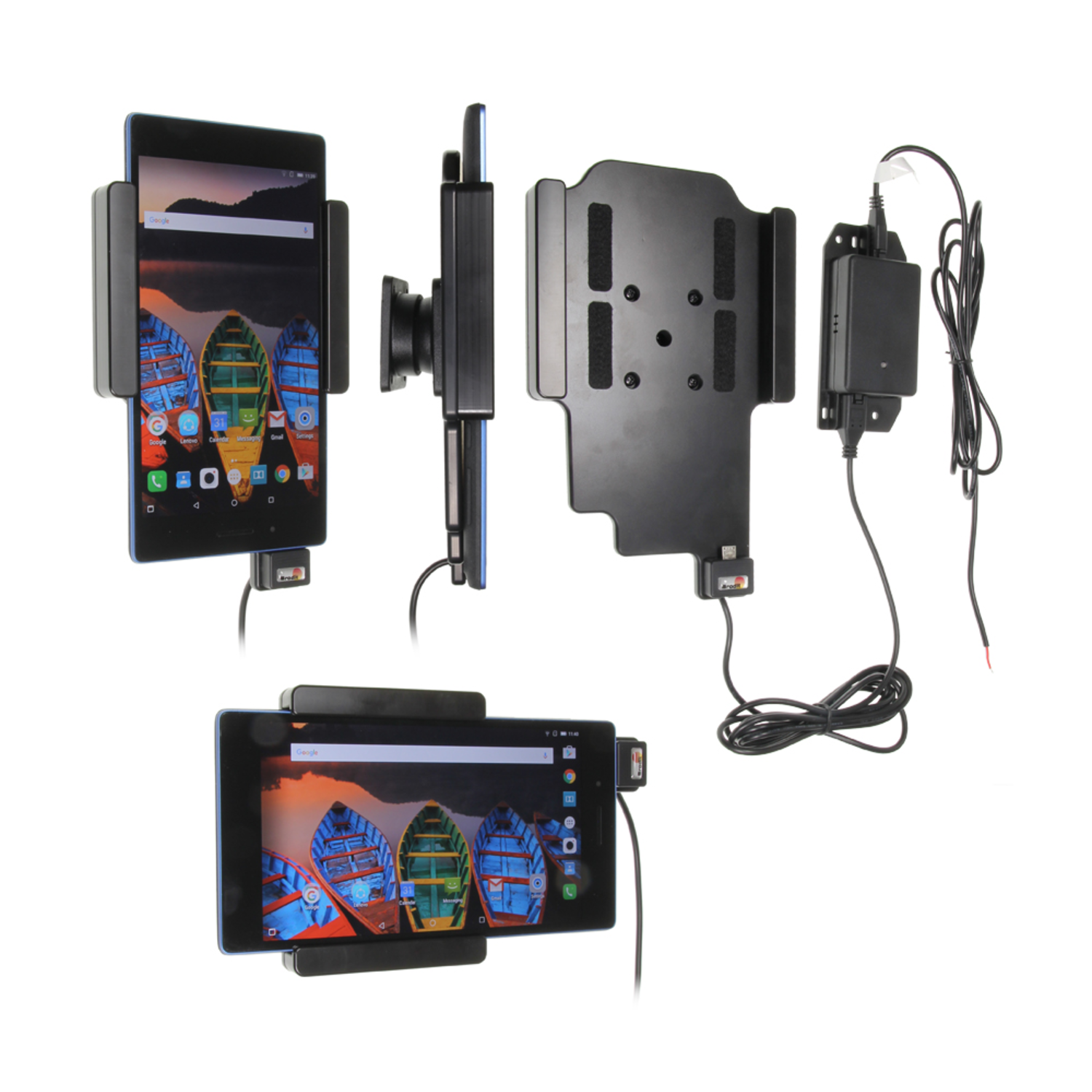

• 1x Brodit 513938, aktive Ladehalterung für LENOVO Tab 3 7, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des Tab 3 7 erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 513938 Aktiv Halterung für eine feste Installation Lenovo Tab 3 7 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 513938 Aktiv Halterung für eine feste Installation Lenovo Tab 3 7
Mit Kugelgelenk. Mit Molex Adapter-Systeme.

• Brodit-Nr.:   513938
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Tablet
• Passt für:   Lenovo Tab 3 7
• Passende Länder:   UK / United Kingdom, Deutschland / Österreich / Europa, Australien, USA
• Artikel-Gewicht:   340 Gramm

---

Konfigurator mit Lenovo Tab 3 7 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 513938 ist passend für:

Hersteller	Modell	Sonstige Infos
Lenovo	Tab 3 7	Mit Kugelgelenk. Mit Molex Adapter-Systeme.

Montageanleitung Brodit 513938

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

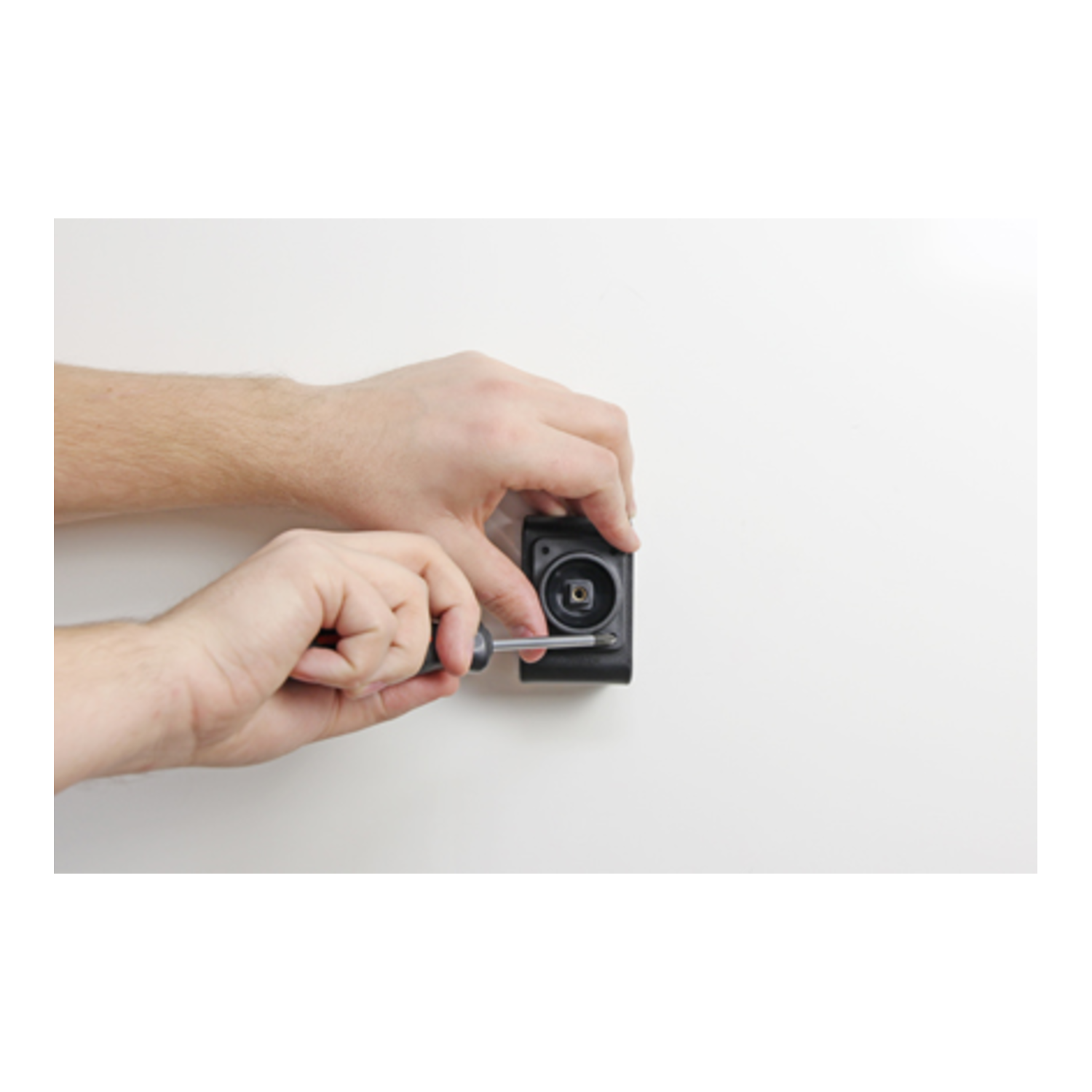

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben.

---

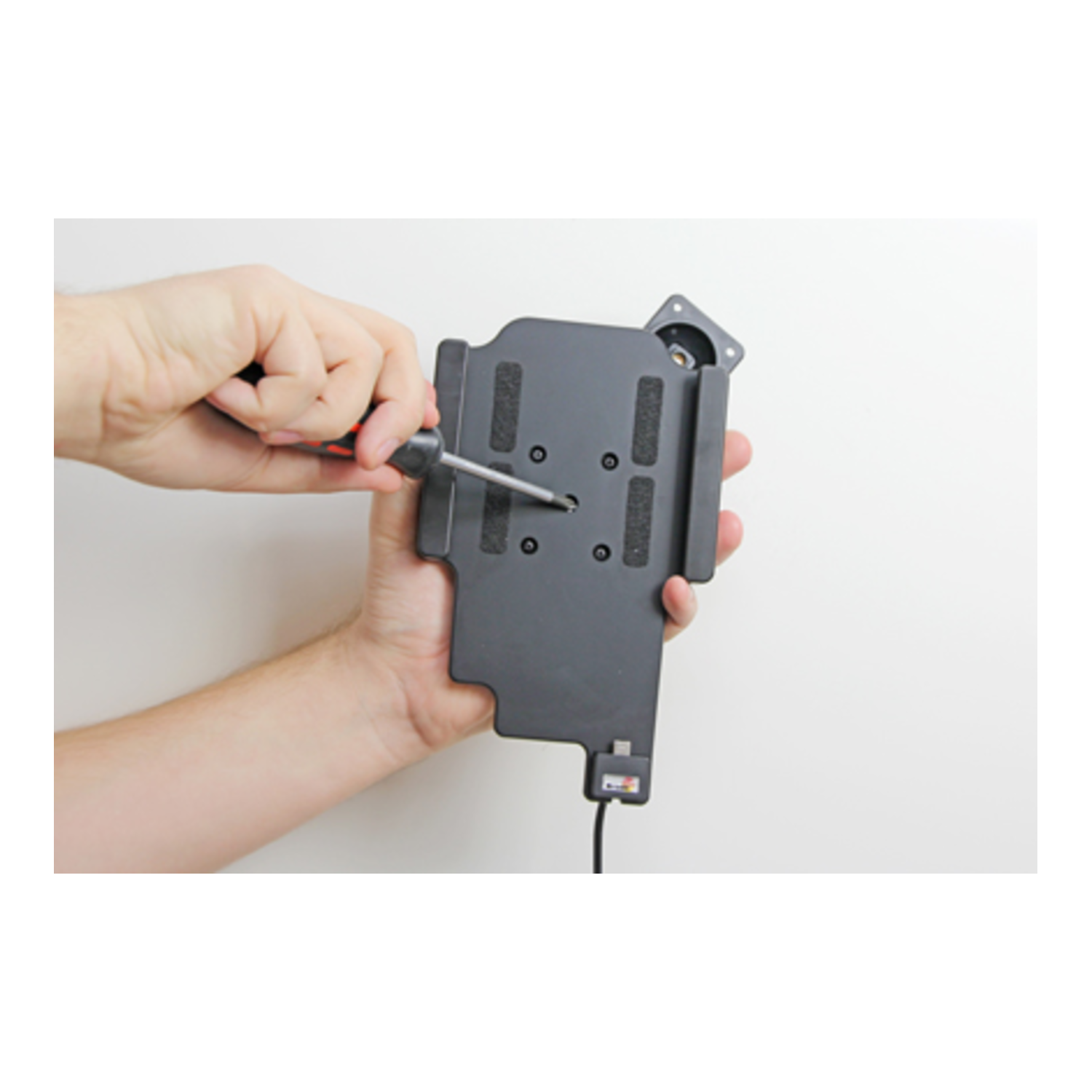

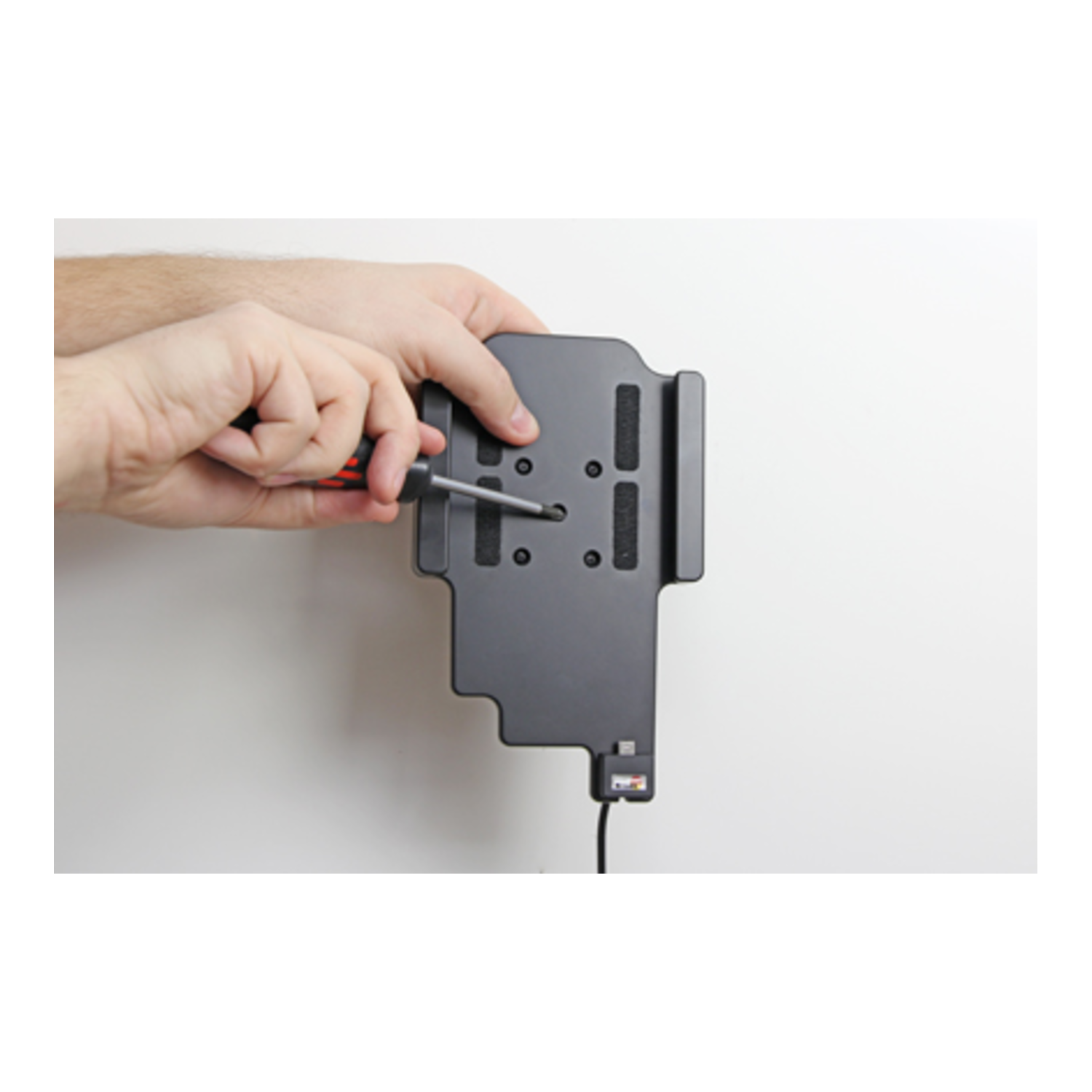

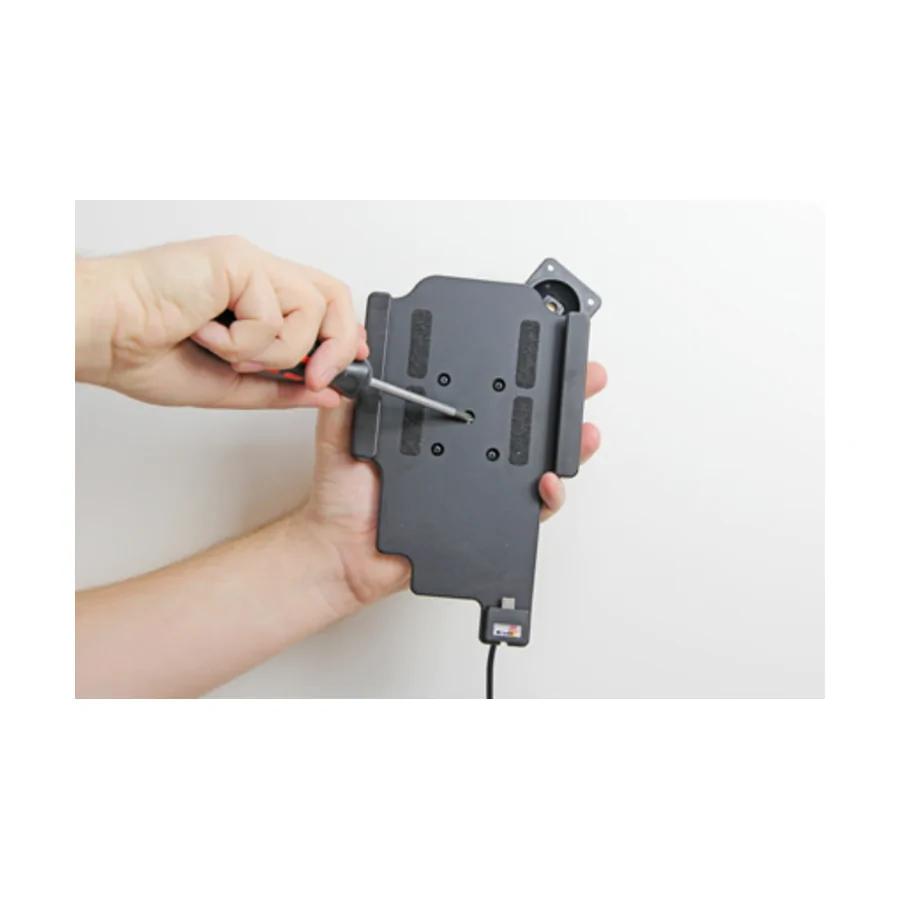

Schritt 3: Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

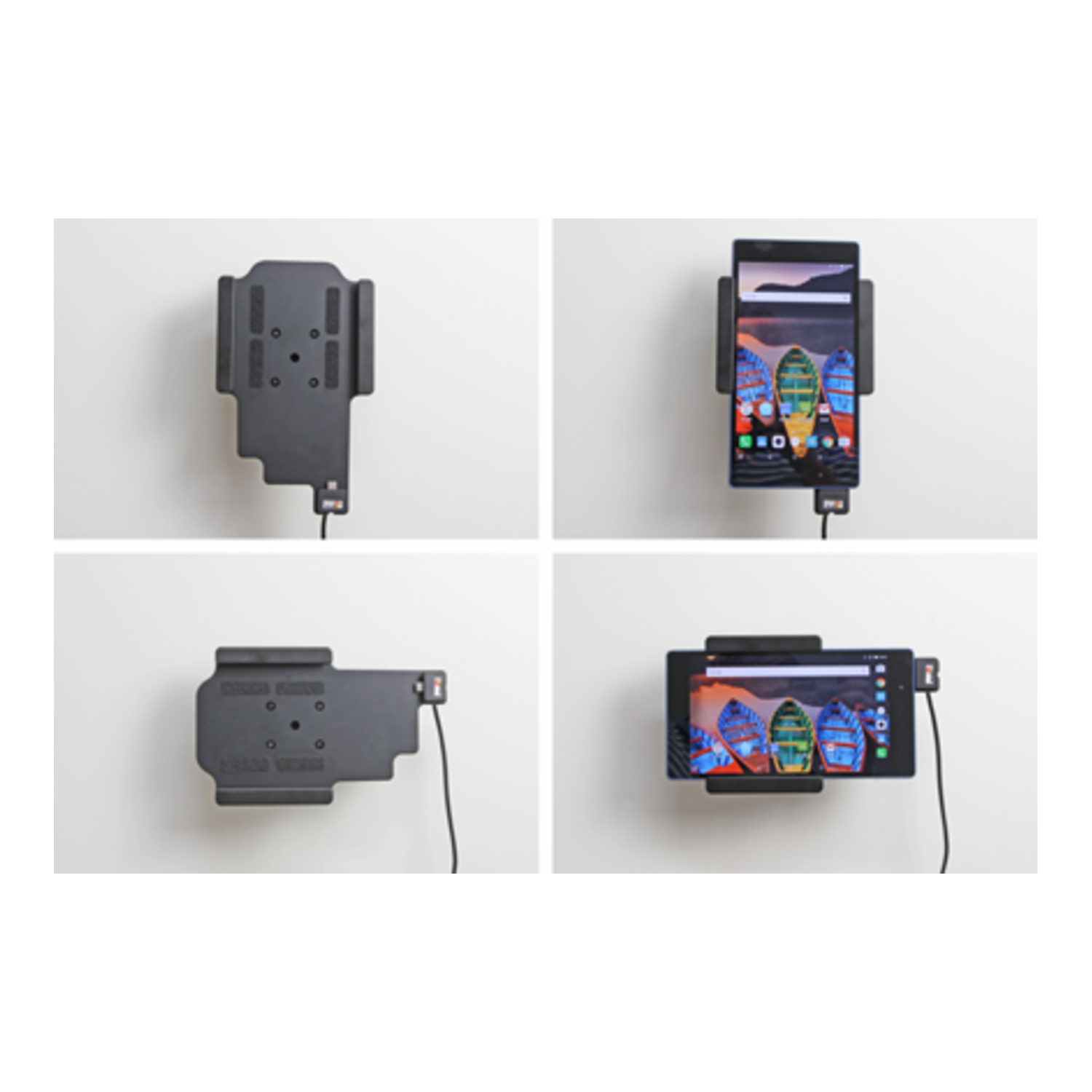

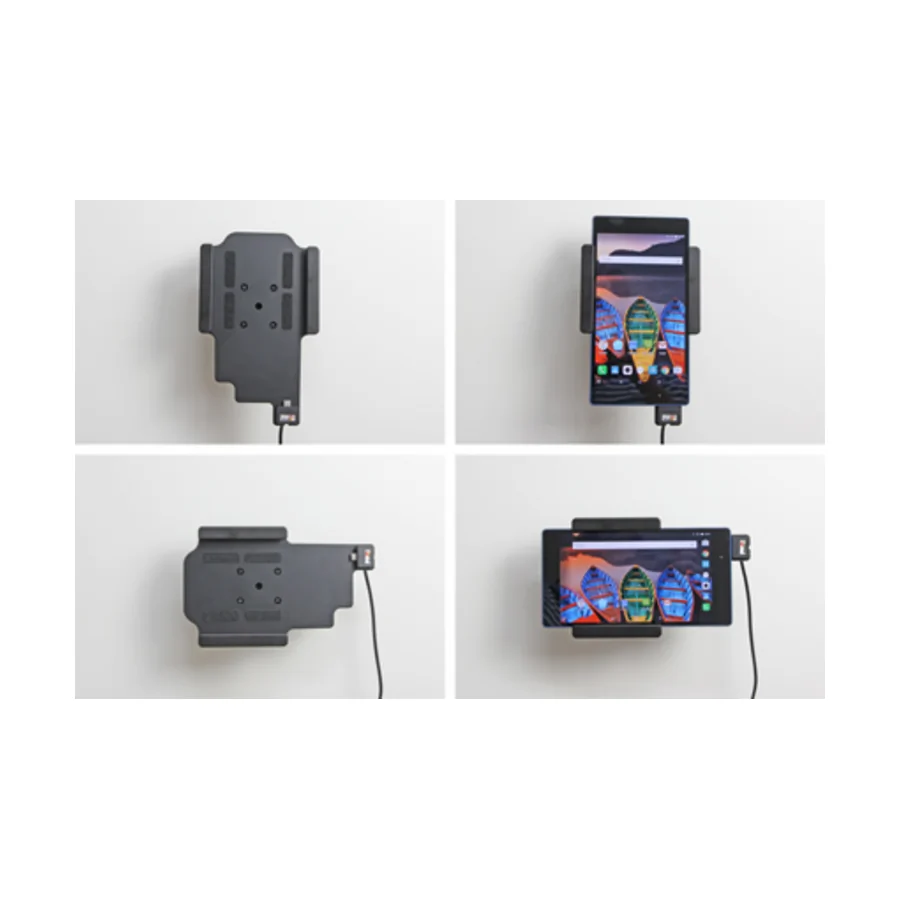

Die Halterung ist montiert vertikale und horizontal position.

---
