713441 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für CIPHERLAB RS38, für Geräte mit originaler Schutzhülle (PRS3800X01507) und Pistolengriff (ARS38PSTNNN11), Ladung über Pogo-Pins, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit , Halter mit Festanschluss (12/24V, 2A), passend für

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Die Montageplatte des Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit , aktive Ladehalterung für , mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713441 Aktiv Halterung für eine feste Installation CipherLab RS38 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713441 Aktiv Halterung für eine feste Installation CipherLab RS38
Mit Kugelgelenk. 2.7A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss. Für Gerät in Protective Rubber Boot (PRS3800X01507) und Pistol Grip (ARS38PSTNNN11).

• Brodit-Nr.:   713441
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Computer
• Passt für:   CipherLab RS38
• Passende Länder:   Deutschland / Österreich / Europa, UK / United Kingdom, USA, Australien
• Länge / Höhe:   117 mm
• Breite:   93 mm
• Tiefe:   83 mm
• Volumen:   903 cm³
• Artikel-Gewicht:   354 Gramm

---

Der Brodit Halter 713441 ist passend für:

Hersteller	Modell	Sonstige Infos
CipherLab	RS38	Mit Kugelgelenk. 2.7A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss. Für Gerät in Protective Rubber Boot (PRS3800X01507) und Pistol Grip (ARS38PSTNNN11).

Montageanleitung Brodit 713441

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

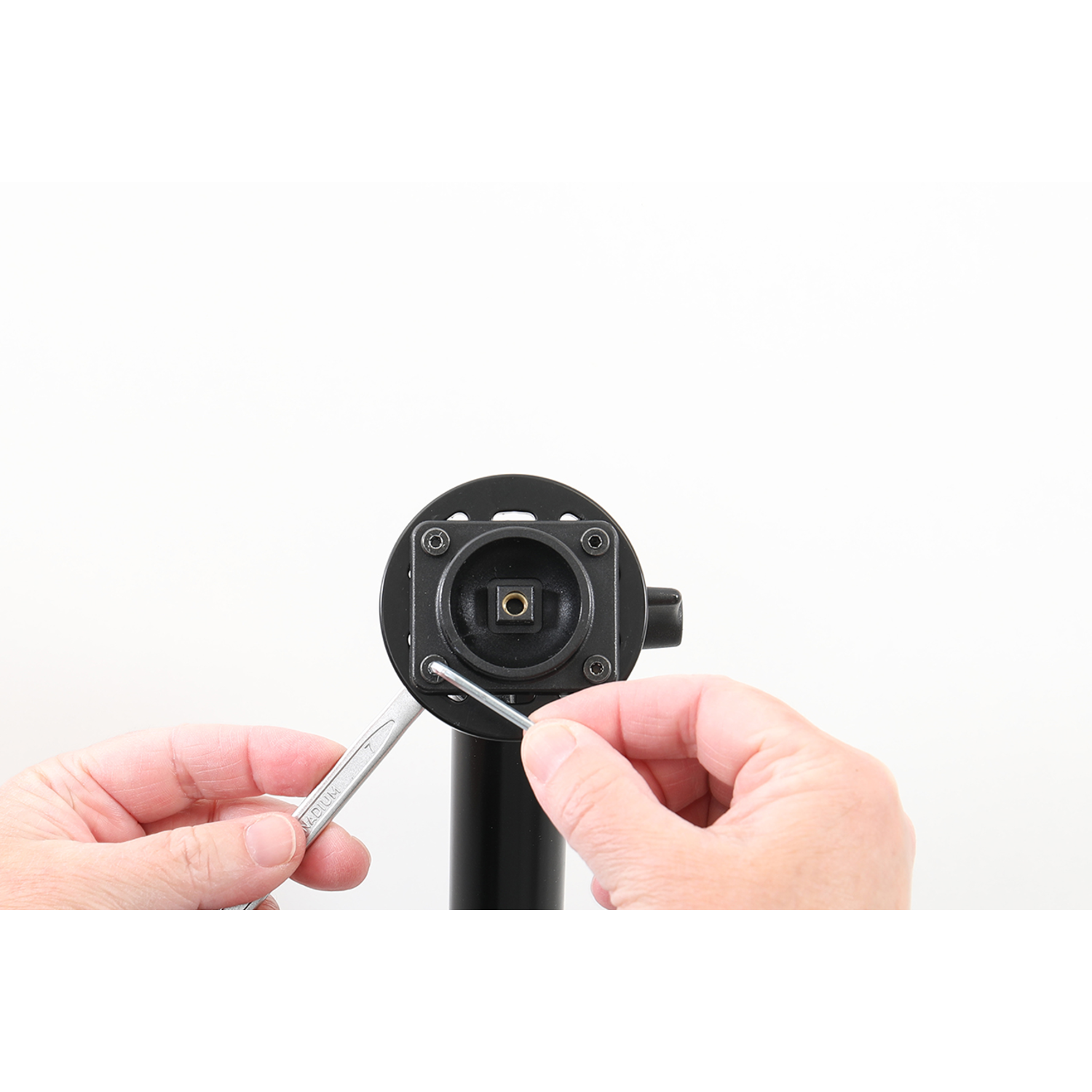

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben.

---

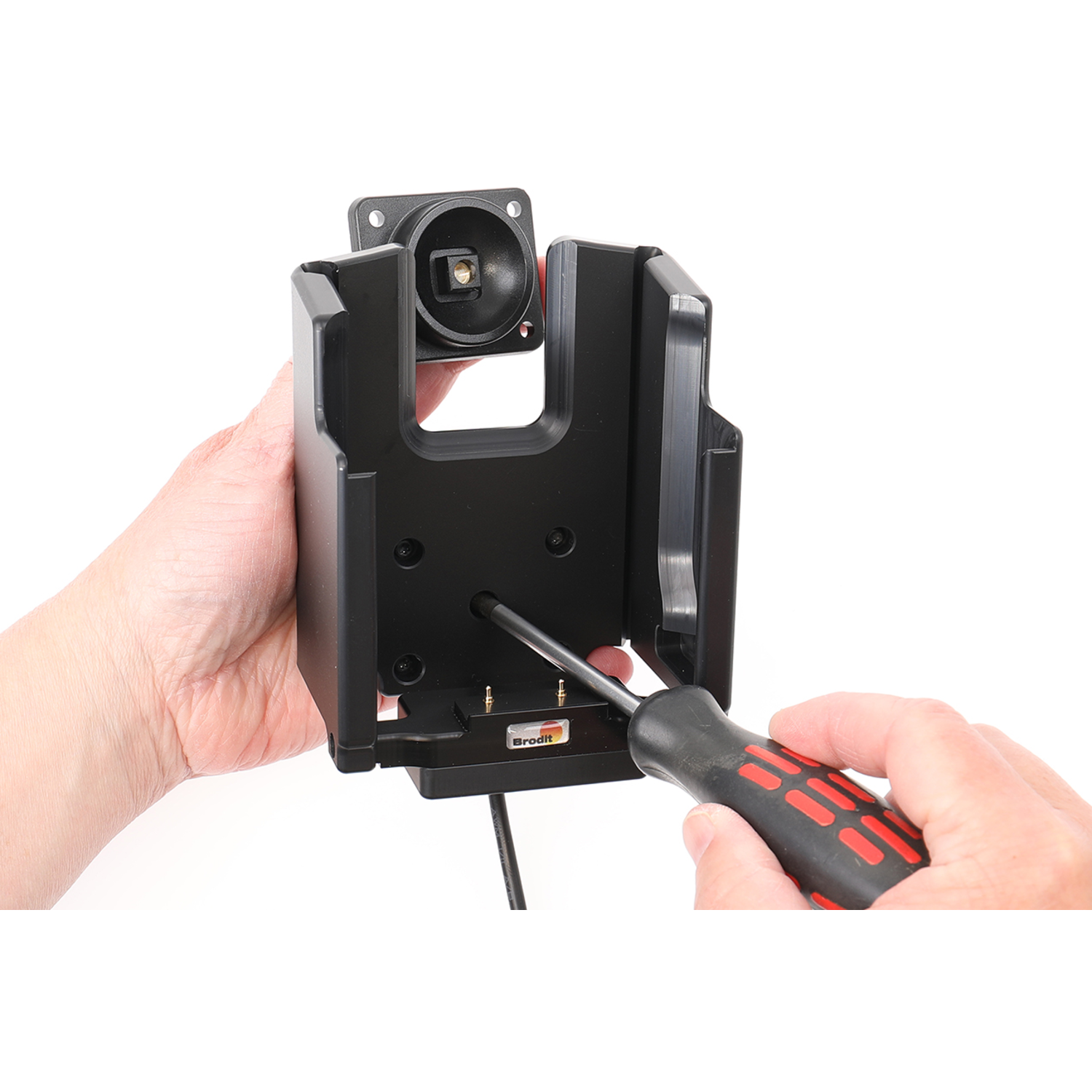

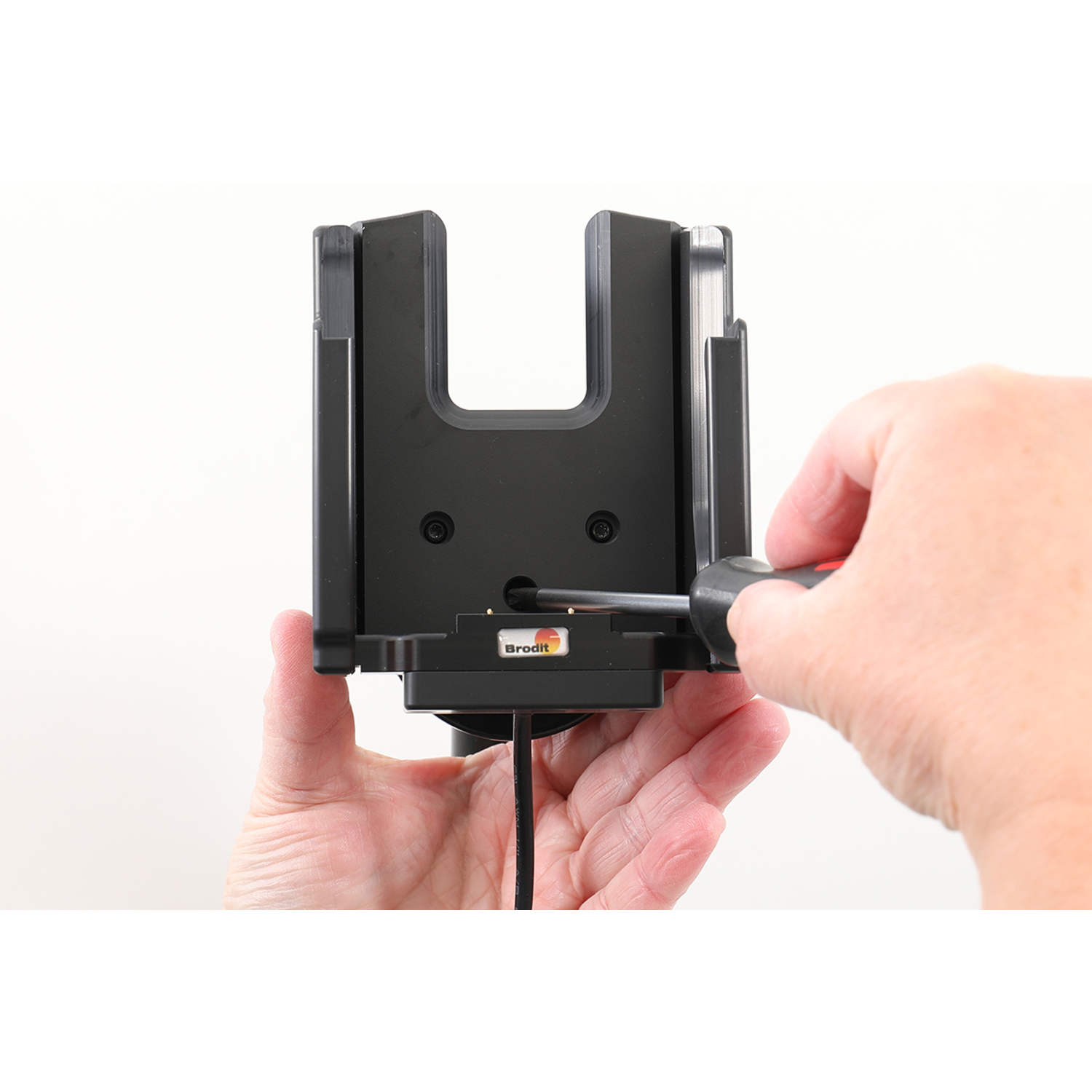

Schritt 3: Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen, so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

Die Halterung ist montiert.

---
