711434 | Brodit Halter für SAMSUNG Galaxy Tab Active 5 Pro (nur für Geräte mit der Original Hülle!), Montageplatte mit Kugelgelenk

Brodit Halter 711434, mit Kugelgelenk, passend für SAMSUNG Galaxy Tab Active 5 Pro

• Passgenau für Ihr SAMSUNG Galaxy Tab Active 5 Pro konstruierter Halter
• Die Galaxy Tab Active 5 Pro Brodit Halterung kann auf einem Brodit ProClip oder direkt an dem Armaturenbrett montiert werden
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben geliefert und hat eine Montagefläche von ca. 50x42 mm.
• Der Betrieb der originalen Galaxy Tab Active 5 Pro Kabel z.B. für Ladung oder Headset ist gewährleistet

Empfohlenes Zubehör zur Befestigung des Brodit SAMSUNG Galaxy Tab Active 5 Pro Halter im KFZ / LKW:

• Brodit ProClip

Lieferumfang:

• Brodit Halterung 711434 mit Kugelgelenk für SAMSUNG Galaxy Tab Active 5 Pro
• 4x Schrauben zur Befestigung des Galaxy Tab Active 5 Pro Halters (z.B. auf einem Brodit ProClip)

Passt für Geräte mit original Hülle / Tasche.

---

Brodit 711434 Passiv Halterung mit Kugelgelenk Samsung Galaxy Tab Active 5 Pro SM-X356B | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 711434 Passiv Halterung mit Kugelgelenk Samsung Galaxy Tab Active 5 Pro SM-X356B
Passt für Geräte mit original Skin.

• Brodit-Nr.:   711434
• Produkt:   Passiv Halterung mit Kugelgelenk
• Warengruppe:   Tablet
• Passt für:   Samsung Galaxy Tab Active 5 Pro SM-X356B
• Passende Länder:   Australien, UK / United Kingdom, Deutschland / Österreich / Europa, USA
• Länge / Höhe:   207 mm
• Breite:   196 mm
• Tiefe:   47 mm
• Volumen:   1907 cm³
• Artikel-Gewicht:   362 Gramm

---

Konfigurator mit Samsung Galaxy Tab Active 5 Pro SM-X356B Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 711434 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy Tab Active 5 Pro SM-X356B	Passt für Geräte mit original Skin.

Montageanleitung Brodit 711434

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

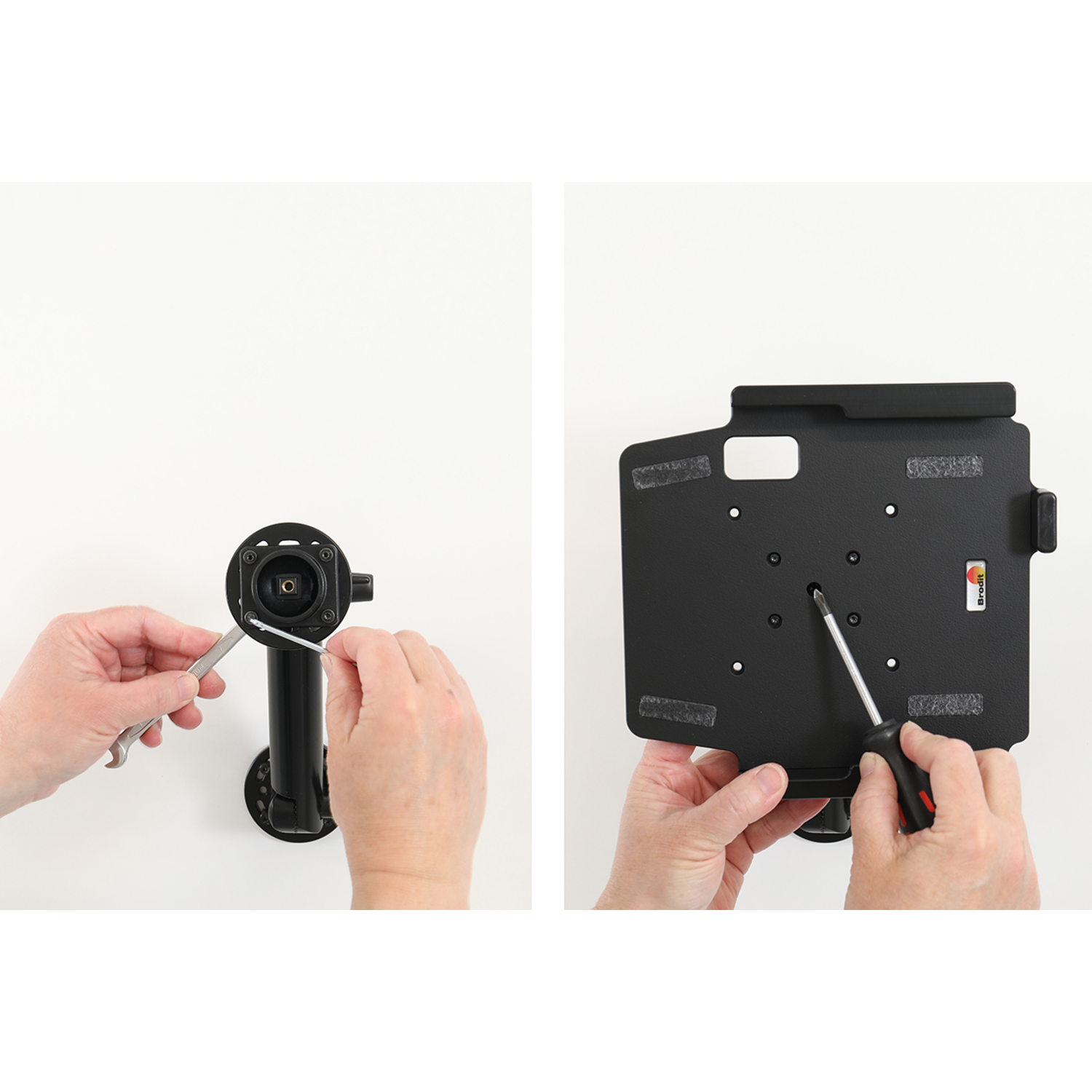

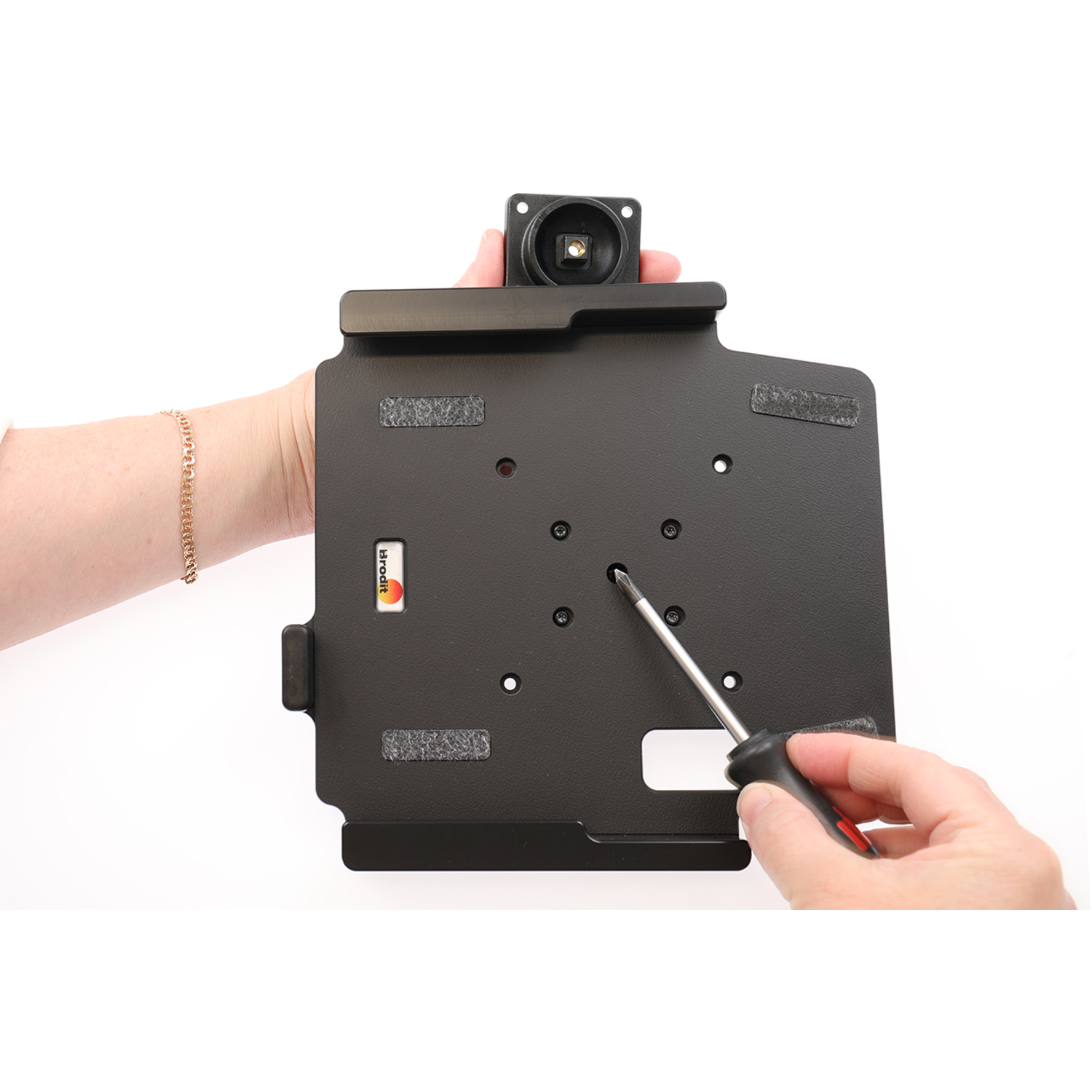

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

Schritt 3: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren, wo die Öffnung zwischen den Seitenwandten breitest ist. Das obere Ende des Geräts nach vorne klappen so dass sich das Gerät flach in der Halterung ist. Das Gerät gerade nach unten in die Halterung drücken. Das Gerät von der Halterung zu entfernen: Das Gerät gerade nach oben drücken bis das untere Ende bei die breiteste Teil der Öffnung zwischen den Seitenwanten platziert ist. Das obere Ende des Geräts weg von Halterung klappen und das Gerät raus von Halterung nehmen.

---

Die Halterung ist montiert.

---
