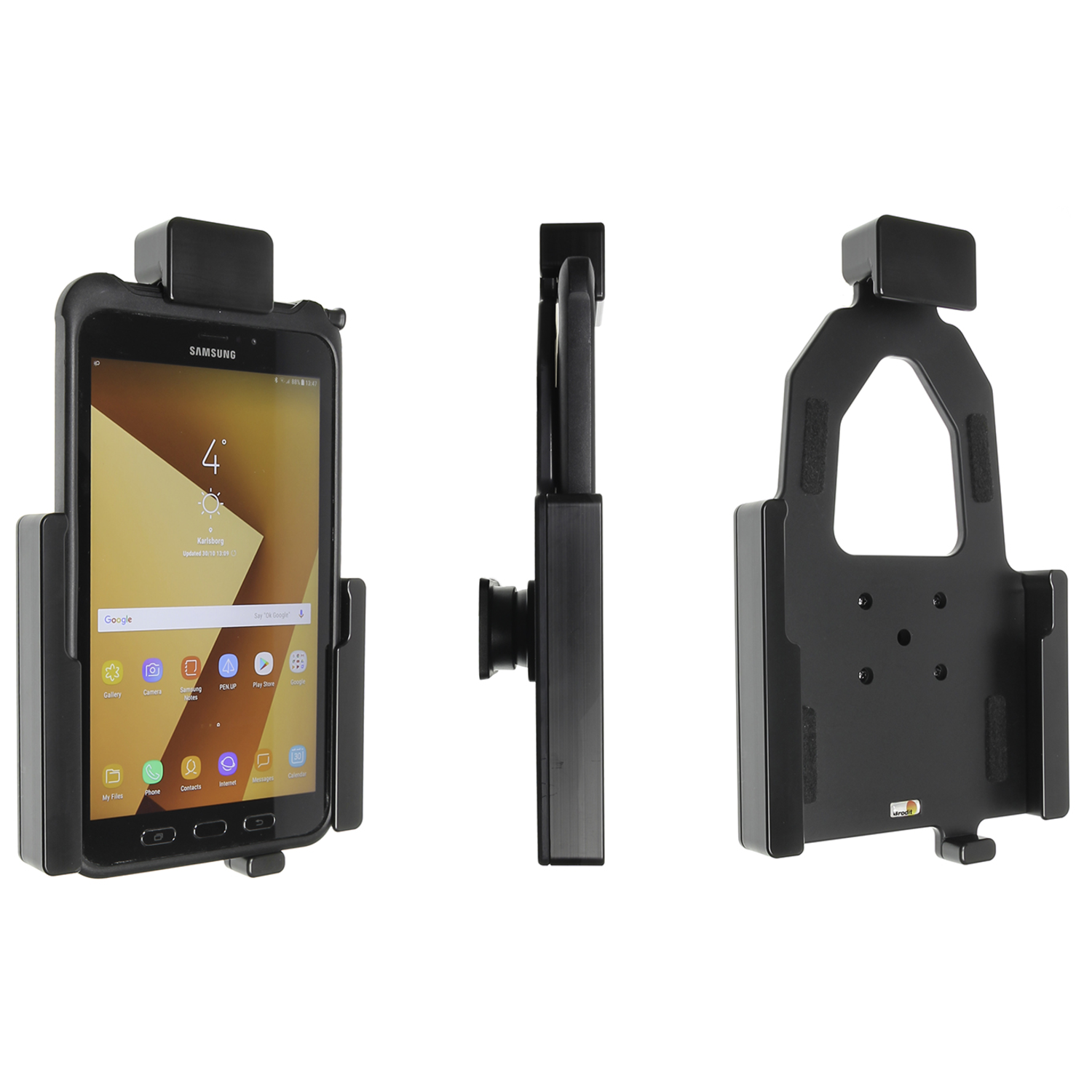

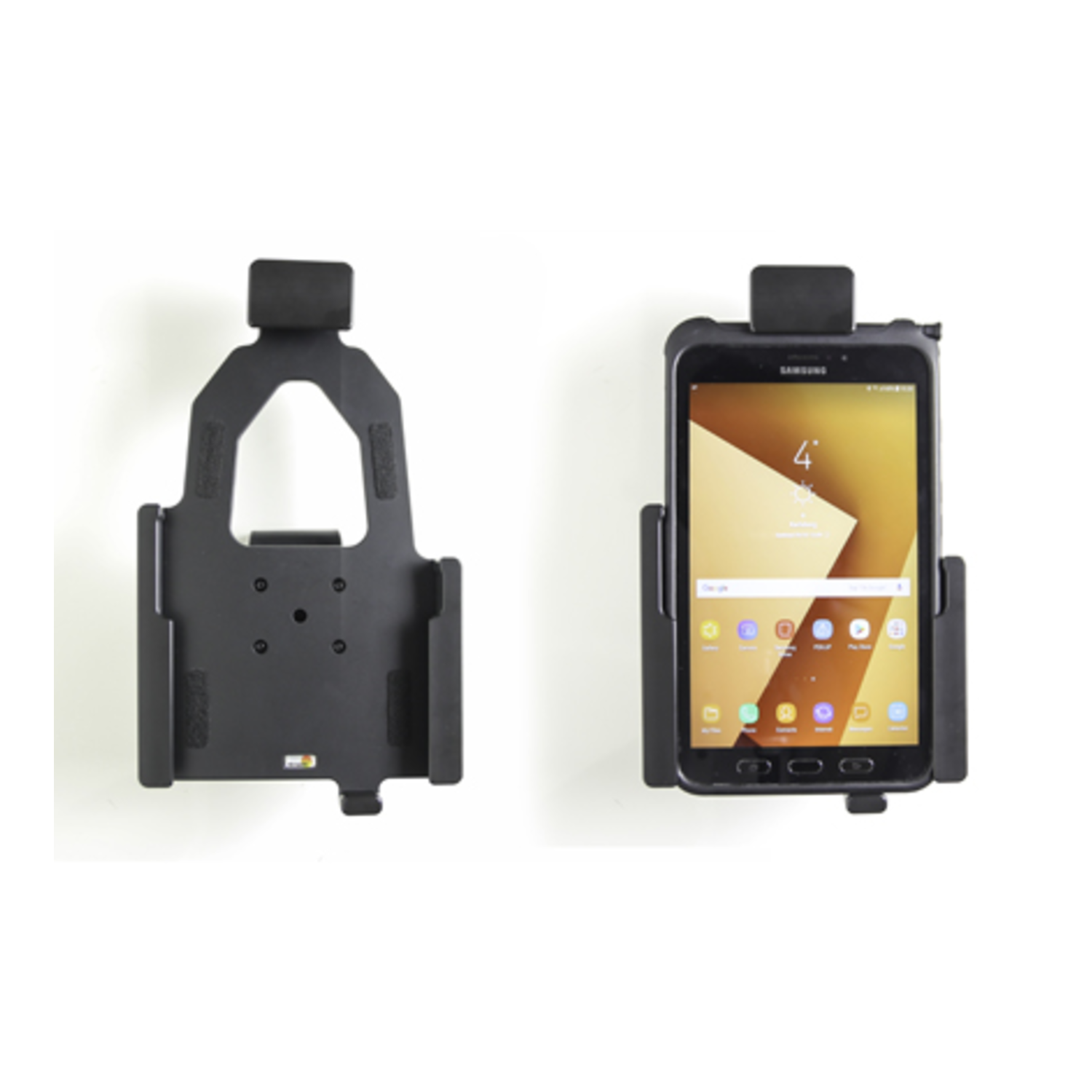

741003 | Brodit Halter mit Verriegelung für SAMSUNG Galaxy Tab Active 5, Vertikal, passt für Geräte mit Original Hülle, Montageplatte mit Kugelgelenk und Federbolzenverriegelung

Brodit Halter 741003, mit Kugelgelenk, passend für SAMSUNG Galaxy Tab Active 5

• Die Galaxy Tab Active 5 Brodit Halterung kann auf einem Brodit ProClip oder direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr SAMSUNG Galaxy Tab Active 5 konstruierter Halter
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben geliefert und hat eine Montagefläche von ca. 50x42 mm.
• Die Aufnahme der originalen Galaxy Tab Active 5 Kabel (für Ladung / Headset) ist gewährleistet

Empfohlenes Zubehör zur Befestigung des Brodit SAMSUNG Galaxy Tab Active 5 Halter im KFZ / LKW:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• Brodit Halterung 741003 mit Kugelgelenk und Federbolzenverriegelung für SAMSUNG Galaxy Tab Active 5
• 4x Schrauben zur Befestigung des Galaxy Tab Active 5 Halters (z.B. auf einem Brodit ProClip)

Passt für Geräte mit original Hülle / Tasche. Verschluss-Funktion mit Federnde Kugel.

---

Brodit 741003 Halterung mit Feder-Verschluss Samsung Galaxy Tab Active 2 SM-T390 + SM-T395 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 741003 Halterung mit Feder-Verschluss Samsung Galaxy Tab Active 2 SM-T390 + SM-T395
Passiv Halterung mit Kugelgelenk. Passt für Geräte mit original Skin. Verschluss-Funktion mit Federnde Kugel.

• Brodit-Nr.:   741003
• Produkt:   Halterung mit Feder-Verschluss
• Warengruppe:   Smartphone
• Passt für:   Samsung Galaxy Tab Active 2 SM-T390 + SM-T395
• Passende Länder:   USA, Australien, UK / United Kingdom, Deutschland / Österreich / Europa
• Artikel-Gewicht:   340 Gramm

---

Konfigurator mit Samsung Galaxy Tab Active 5 SM-X300 + SM-X306B Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 741003 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy Tab Active 5 SM-X300 + SM-X306B	Passiv Halterung mit Kugelgelenk. Passt für Geräte mit original Skin. Verschluss-Funktion mit Federnde Kugel.   (1)
Samsung	Galaxy Tab Active 3 SM-T570 + SM-T575	Siehe (1)
Samsung	Galaxy Tab Active 2 SM-T390 + SM-T395	Siehe (1)

Montageanleitung Brodit 741003

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

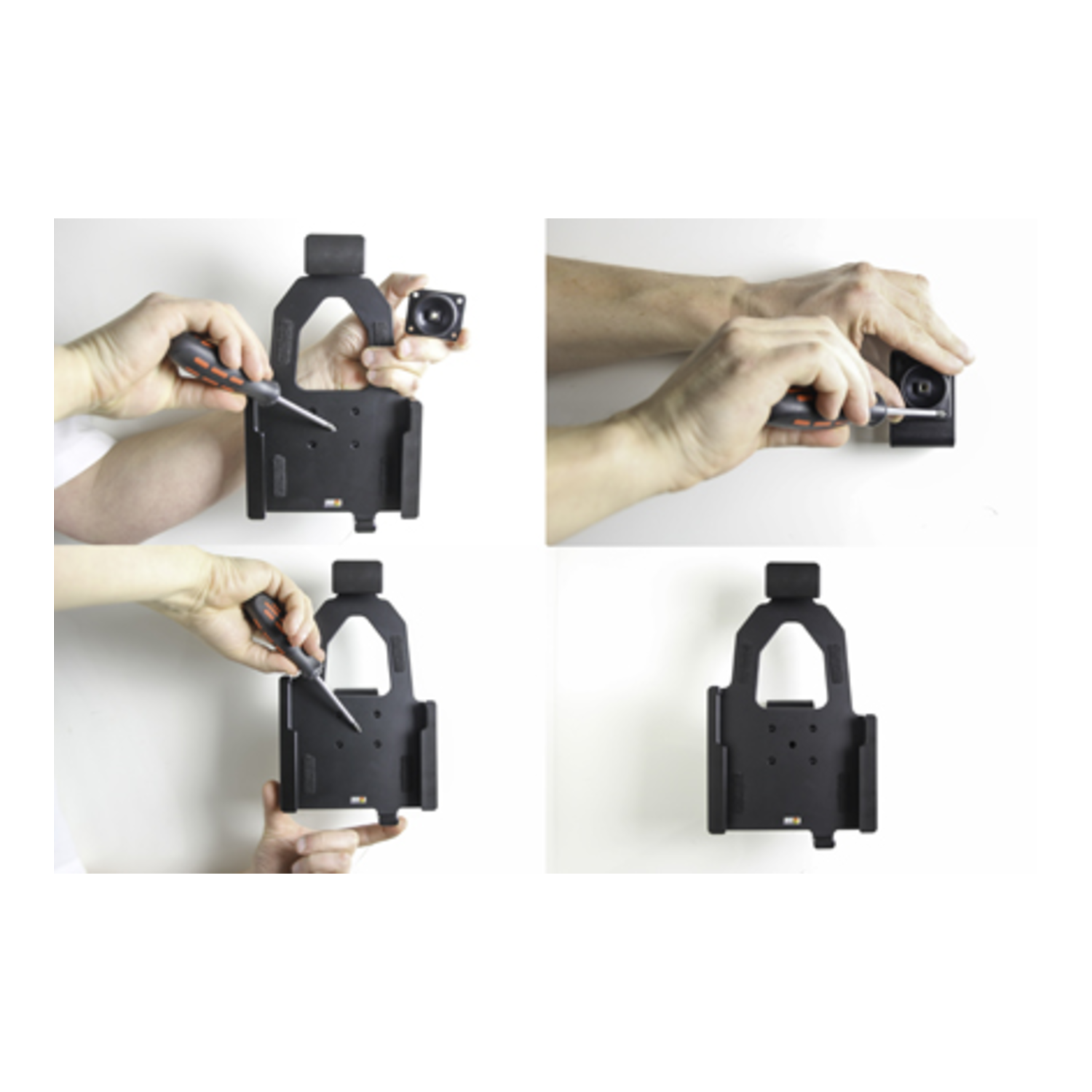

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

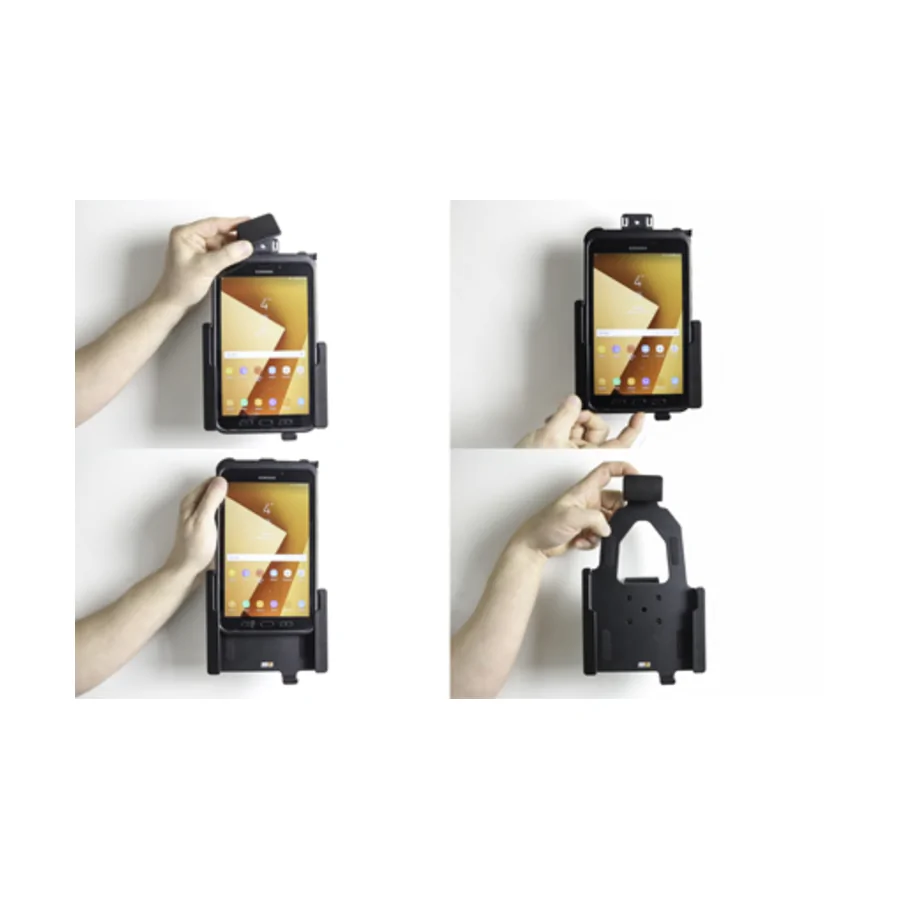

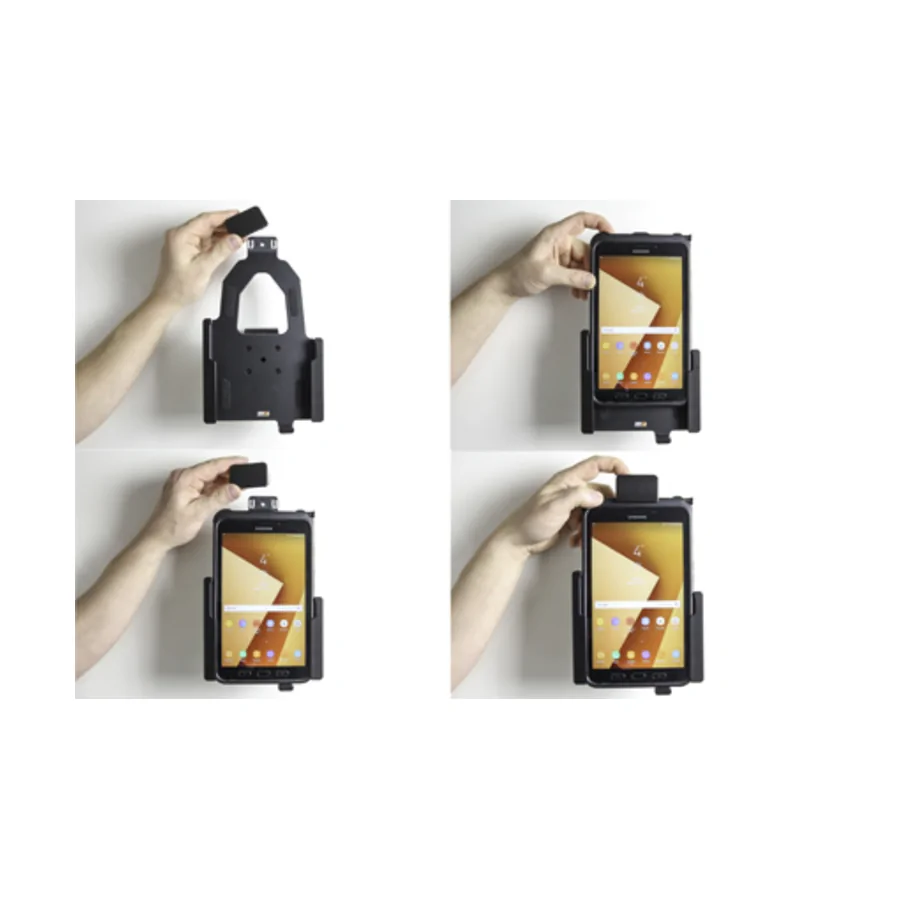

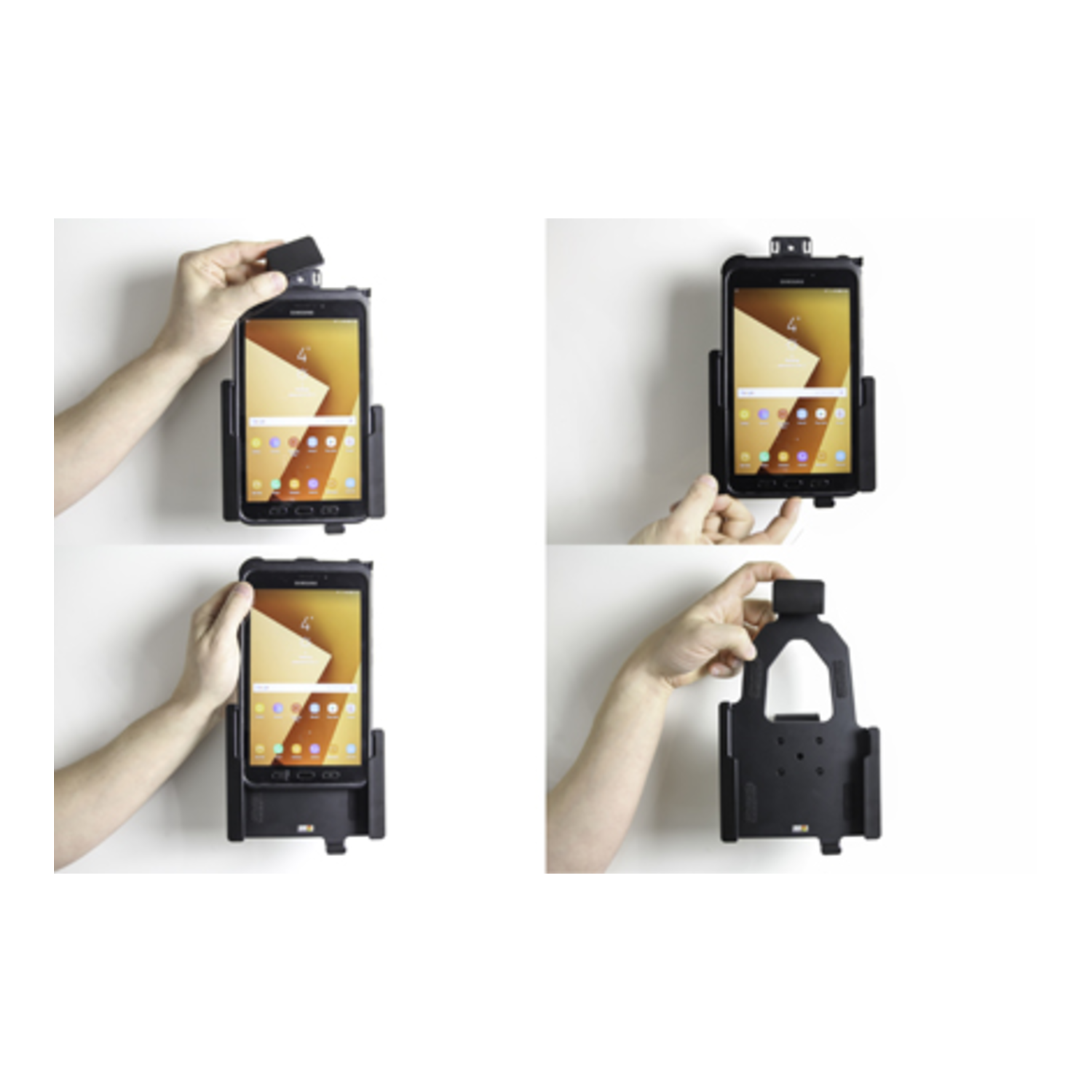

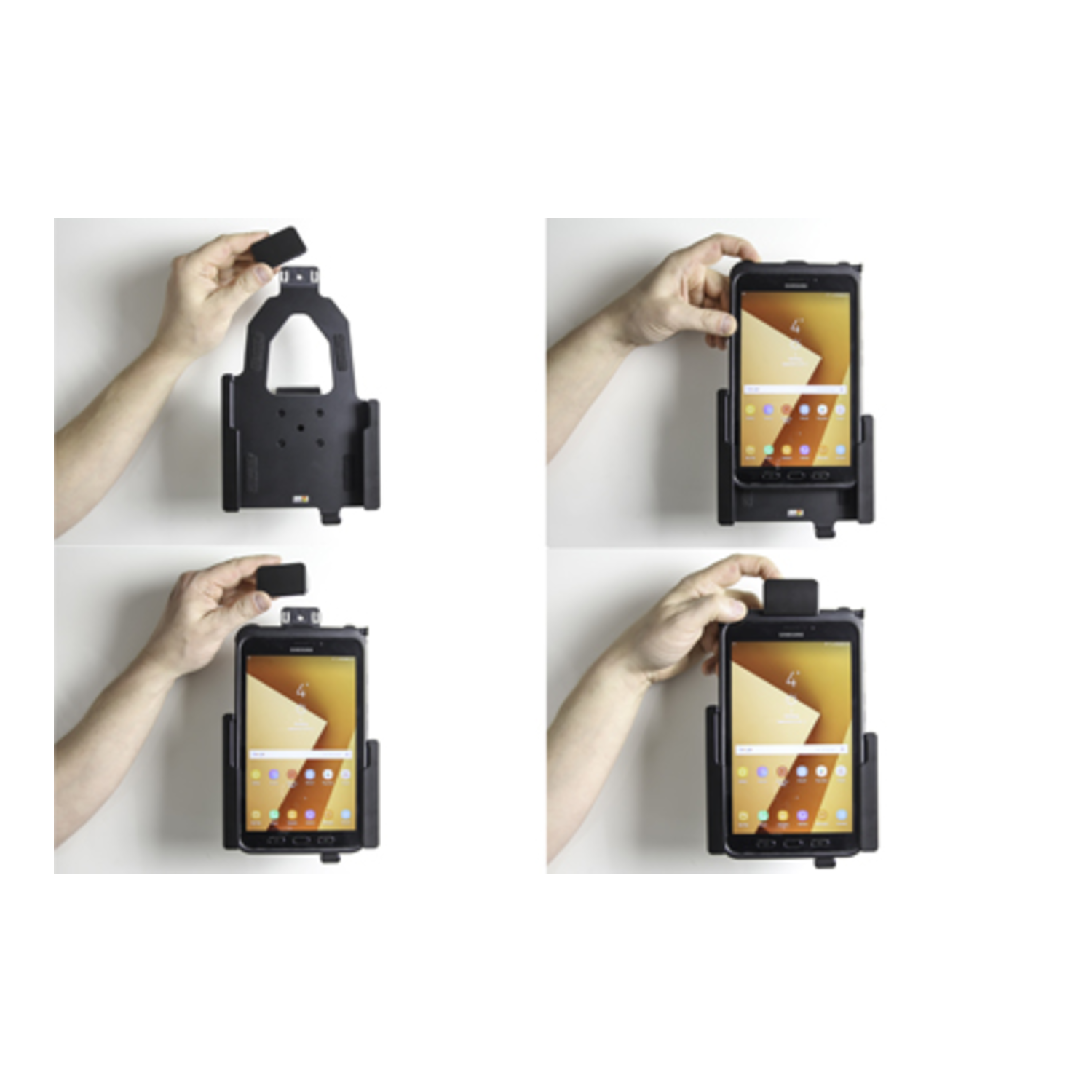

Schritt 3: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren, wo die Öffnung zwischen den Seitenwandten breitest ist. Das obere Ende des Geräts nach vorne klappen so dass sich das Gerät flach in der Halterung ist. Das Gerät gerade nach unten in die Halterung drücken. Das Verschluss nach unten an das obere Ende der Halterung schieben. Das Gerät von der Halterung zu entfernen: Das Verschluss nach oben weg von der Halterung schieben um es zum entfernen. Das Gerät gerade nach oben drücken bis das untere Ende bei die breiteste Teil der Öffnung zwischen den Seitenwanten platziert ist. Das obere Ende des Geräts weg von Halterung klappen und das Gerät raus von Halterung nehmen.

---

Die Halterung ist montiert.

---
