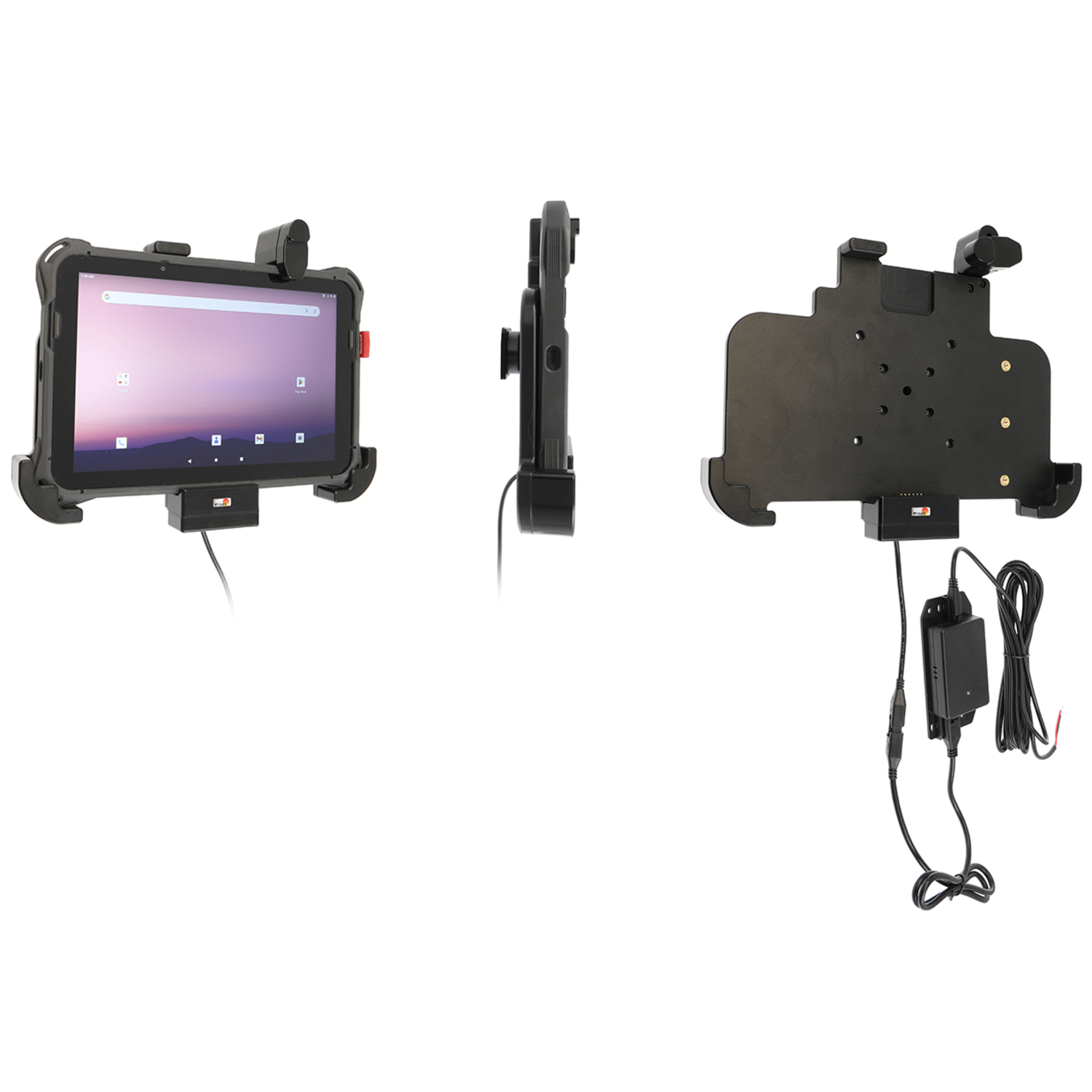

713391 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für HONEYWELL ScanPal EDA10A, für Geräte mit Rugged Hülle (EDA10A-RB-0), aber ohne Handschlaufe (EDA10A-HS-1PK), mit AMPS + VESA 75, schonende Ladung über Pogo Pins, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit , Halter mit Festanschluss (12/24V, 2A), passend für

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Die Montageplatte des Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit , aktive Ladehalterung für , mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713391 Aktiv Halterung für eine feste Installation Honeywell EDA10A | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713391 Aktiv Halterung für eine feste Installation Honeywell EDA10A
Passt für Geräte mit Protective Boot (EDA10A-RB-0) und ohne Rotating Hand Strap (EDA10A-HS-1PK). Easy-switching System. 2,5A Ladung. Mit AMPS, VESA 75 Löcher.

• Brodit-Nr.:   713391
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Tablet
• Passt für:   Honeywell EDA10A
• Passende Länder:   UK / United Kingdom, Australien, Deutschland / Österreich / Europa, USA
• Artikel-Gewicht:   790 Gramm

---

Der Brodit Halter 713391 ist passend für:

Hersteller	Modell	Sonstige Infos
Honeywell	EDA10A	Passt für Geräte mit Protective Boot (EDA10A-RB-0) und ohne Rotating Hand Strap (EDA10A-HS-1PK). Easy-switching System. 2,5A Ladung. Mit AMPS, VESA 75 Löcher.

Montageanleitung Brodit 713391

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

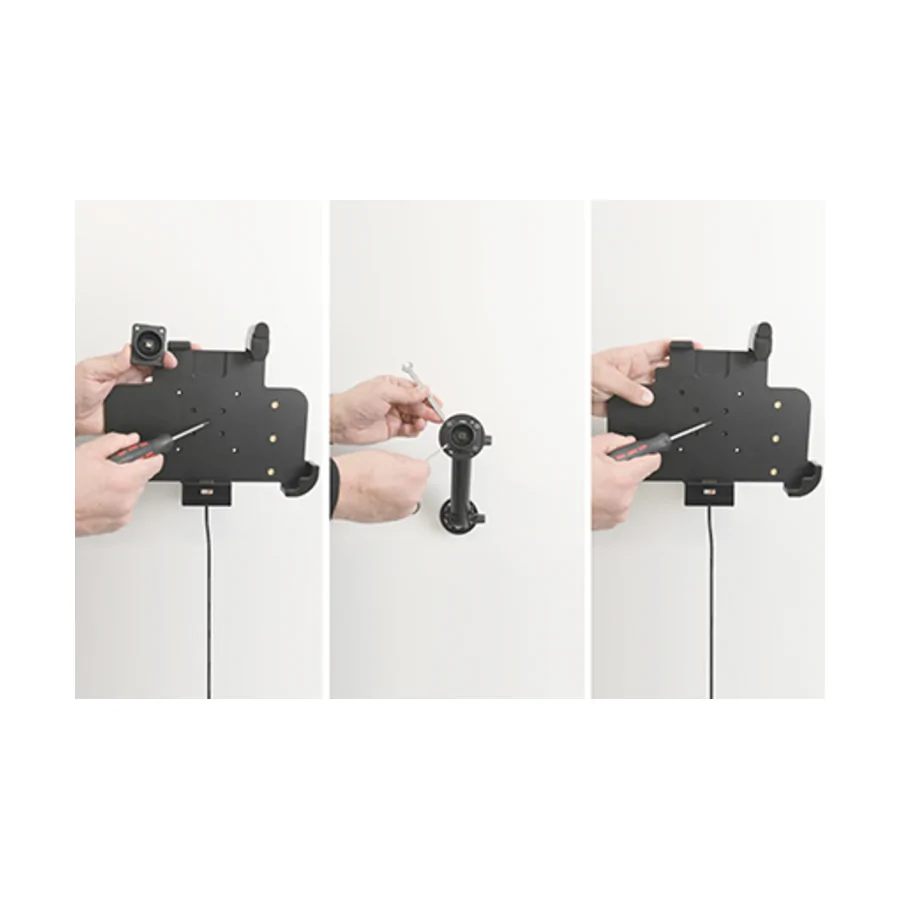

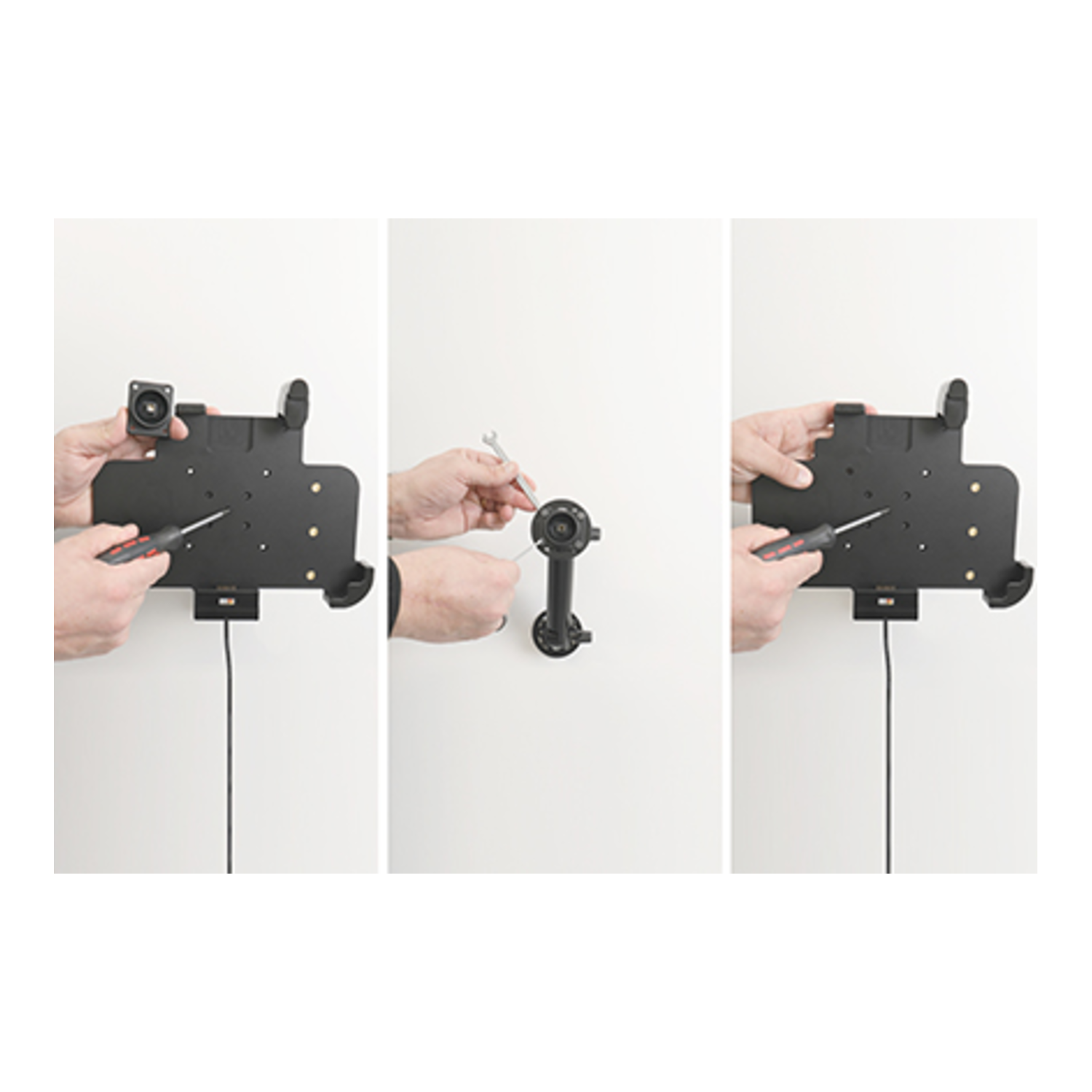

Schritt 1: Die Halterung an gewünschter Stelle anordnen. Die Halterung mit den mitgelieferten Schrauben festschrauben.

---

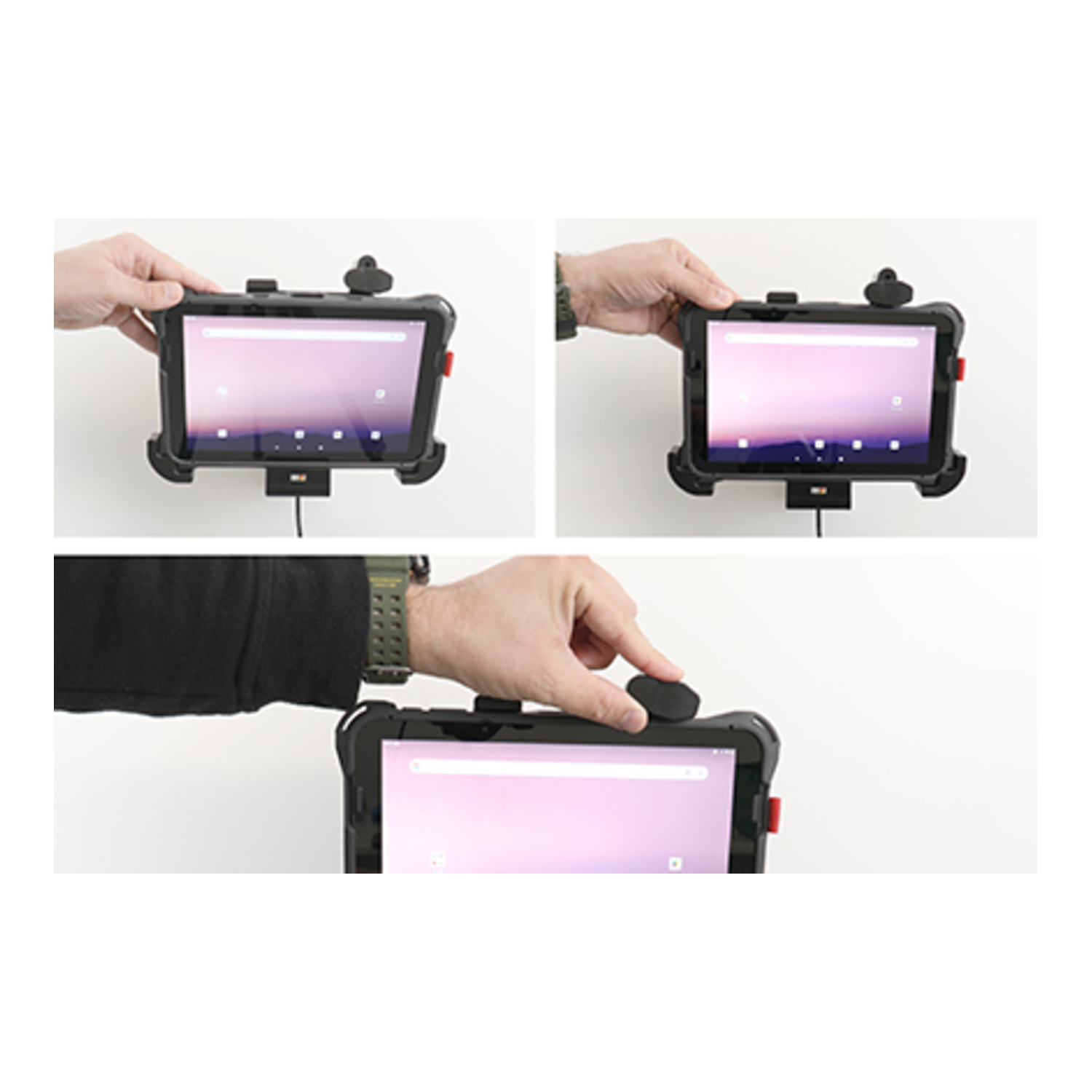

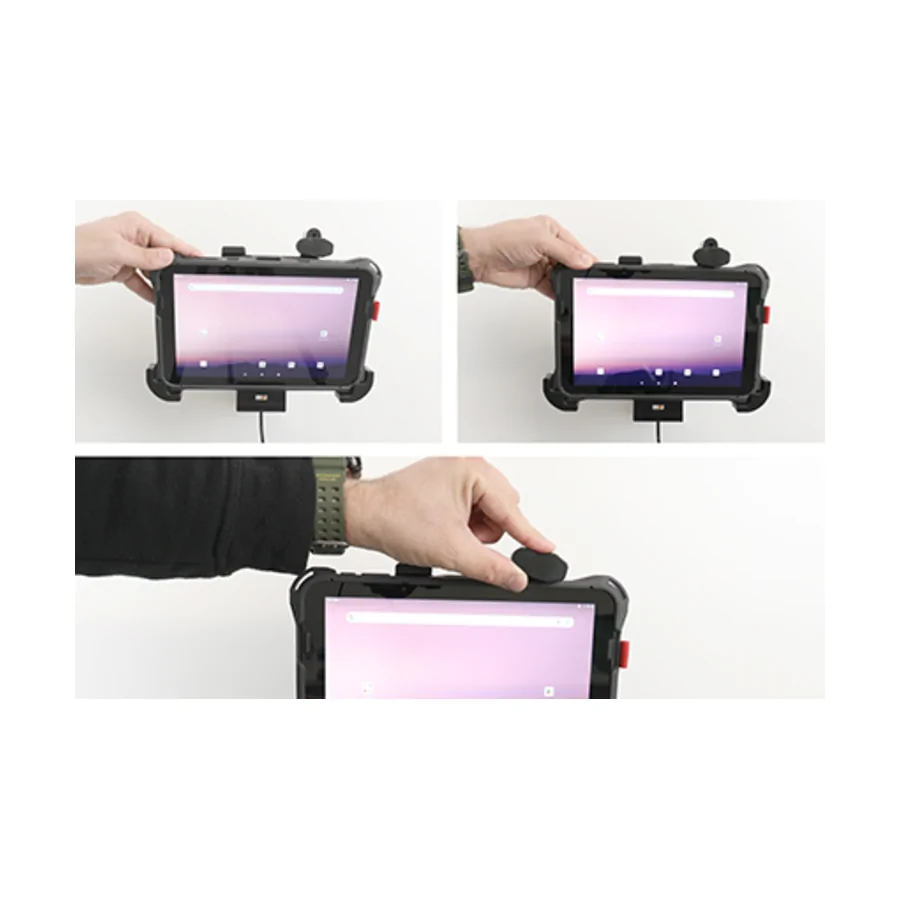

Schritt 2: Das Gerät in der Halterung zu platzieren: Das Verschluss nach oben weg von der Halterung schieben. Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das Verschluss nach unten an schieben.

---

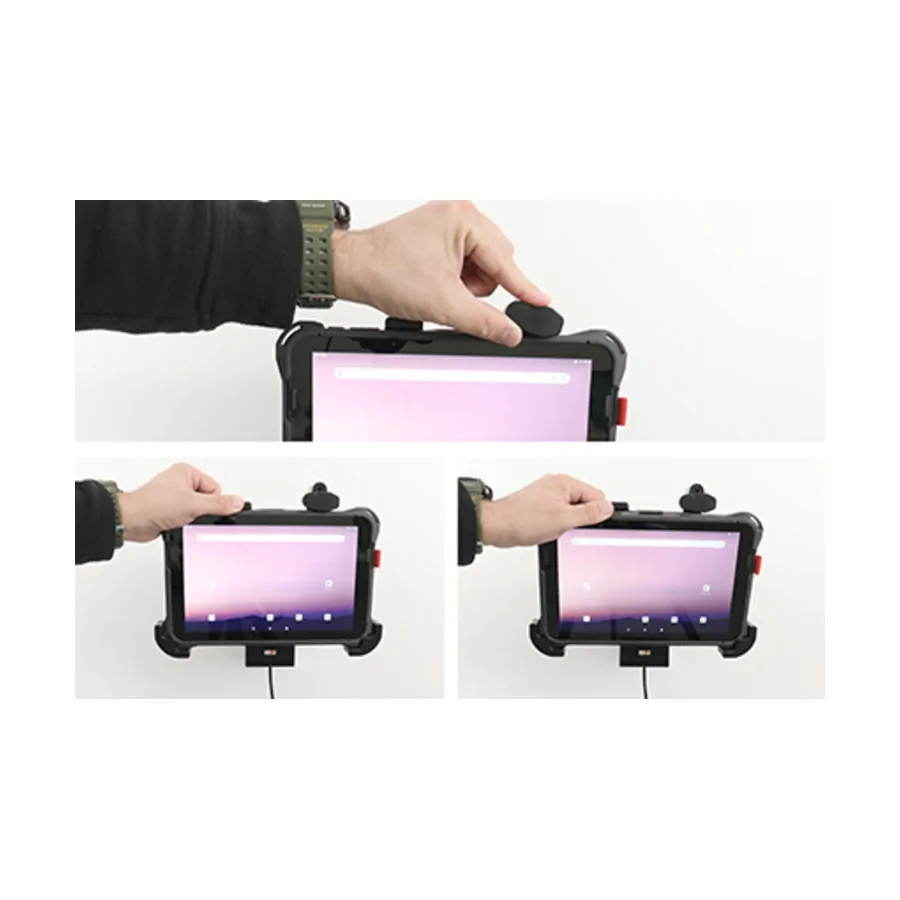

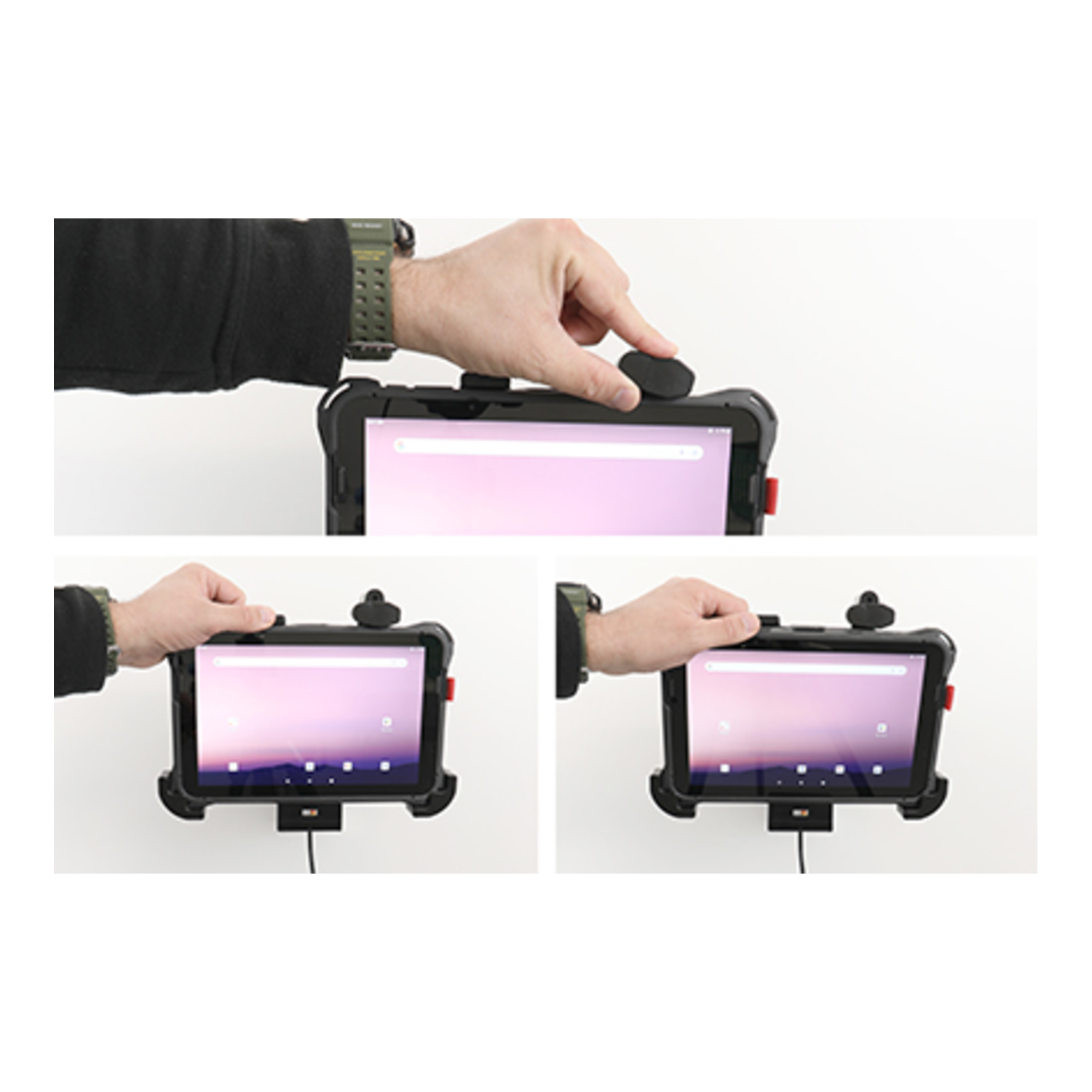

Schritt 3: Das Gerät von der Halterung zu entfernen: Das Verschluss nach oben weg von der Halterung schieben. Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts raus von der Halterung ziehen.

---

Die Halterung ist montiert.

---
