736390 | Brodit abschließbarer Halter Aktiv mit Festanschluss + USB-C HOST, 12/24V, für SAMSUNG Galaxy Tab Active 3, Horizontal, passt für Geräte mit Original Hülle , Ladung über Pogo-Pins, mit Molex Stecker für den festen Einbau im KFZ / LKW, inkl. 2 Schlüssel, mit Typ C Host-Anschluss

Brodit 736390, abschließbarer Halter mit Festanschluss (12/24V, 2A), passend für SAMSUNG Galaxy Tab Active 3

• Die Galaxy Tab Active 3 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr SAMSUNG Galaxy Tab Active 3 konstruiert
• Die Montageplatte des Galaxy Tab Active 3 Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des Galaxy Tab Active 3
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr Galaxy Tab Active 3 mit dem passenden Ladestrom
• Das SAMSUNG Galaxy Tab Active 3 wird mit einem Schloss gesichert

• Brodit ProClip oder Lederkonsole.

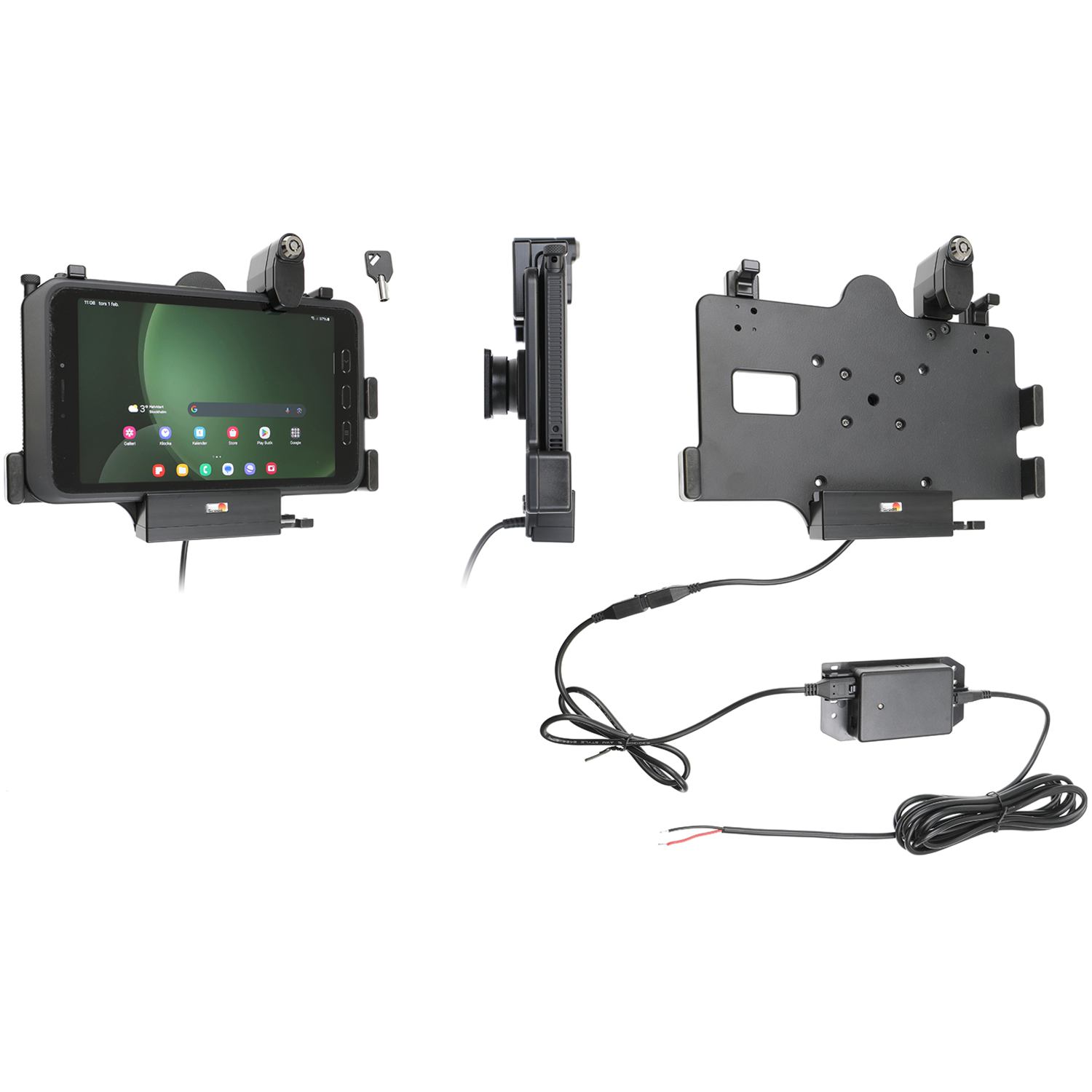

• Brodit 736390, aktive Ladehalterung für SAMSUNG Galaxy Tab Active 3, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)
• 2x Schlüssel für die Sicherung des SAMSUNG Galaxy Tab Active 3

Die Ladung des Galaxy Tab Active 3 erfolgt über das Brodit Molex-Adapter-System:

Kabel: 1x Molex-Stecker - 4 PIN - frei belegbar
Kabel: 1x offene Enden - Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: mindestens 2A

Der Galaxy Tab Active 3 Brodit Halter wird ohne ein eventuell abgebildetes SAMSUNG Galaxy Tab Active 3 oder sonstiges optinales Zubehör geliefert!

Wichtig: Der Halter ist passgenau für Ihr Gerät konstruiert worden! Das Gerät passt nur ohne Tasche / Hülle in diesen Halter!

---

Brodit 736390 Halterung mit Schlüssel-Verschluss. Samsung Galaxy Tab Active 3 SM-T570 + SM-T575 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 736390 Halterung mit Schlüssel-Verschluss. Samsung Galaxy Tab Active 3 SM-T570 + SM-T575
Aktiv Halterung, feste Install. Kugelgelenk. Für original Skin. 2 Schlüssel. USB Host Type-C. Easy-switching System. 2,7A Ladung. Ladung via Pogo Pins.

• Brodit-Nr.:   736390
• Produkt:   Halterung mit Schlüssel-Verschluss.
• Warengruppe:   Tablet
• Passt für:   Samsung Galaxy Tab Active 3 SM-T570 + SM-T575
• Passende Länder:   Deutschland / Österreich / Europa, USA, UK / United Kingdom, Australien
• Länge / Höhe:   189 mm
• Breite:   248 mm
• Tiefe:   45 mm
• Volumen:   2109 cm³
• Artikel-Gewicht:   482 Gramm

---

Konfigurator mit Samsung Galaxy Tab Active 5 SM-X300 + SM-X306B Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 736390 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy Tab Active 5 SM-X300 + SM-X306B	Aktiv Halterung, feste Install. Kugelgelenk. Für original Skin. 2 Schlüssel. USB Host Type-C. Easy-switching System. 2,7A Ladung. Ladung via Pogo Pins. (1)
Samsung	Galaxy Tab Active 3 SM-T570 + SM-T575	Siehe (1)

Montageanleitung Brodit 736390

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

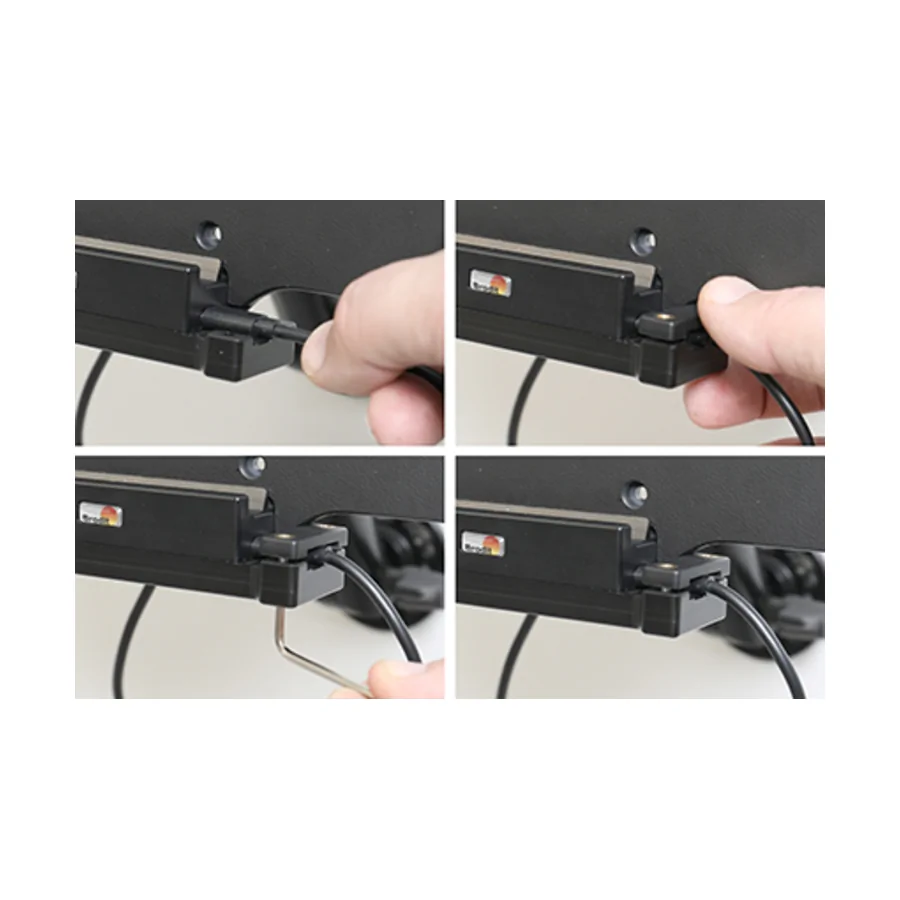

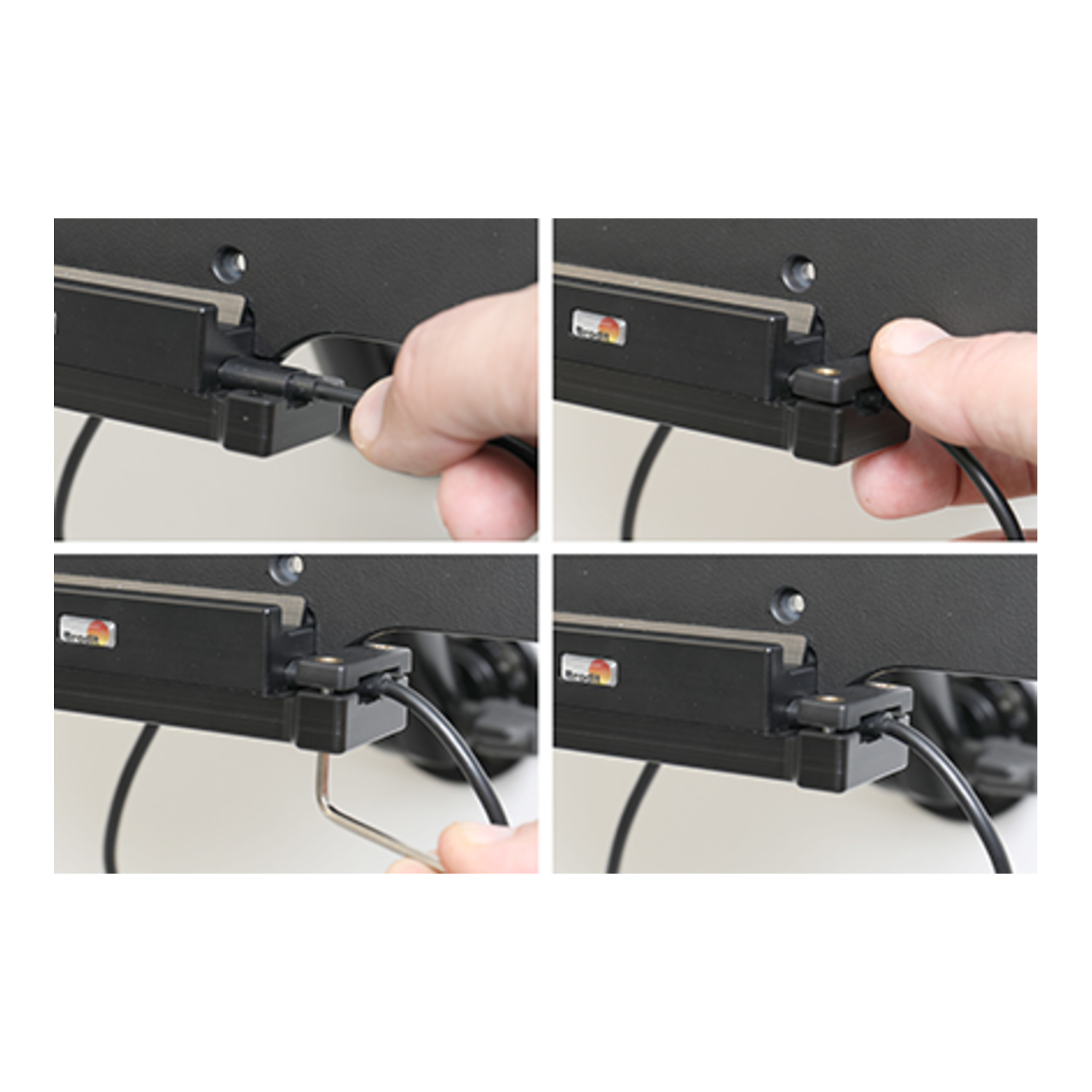

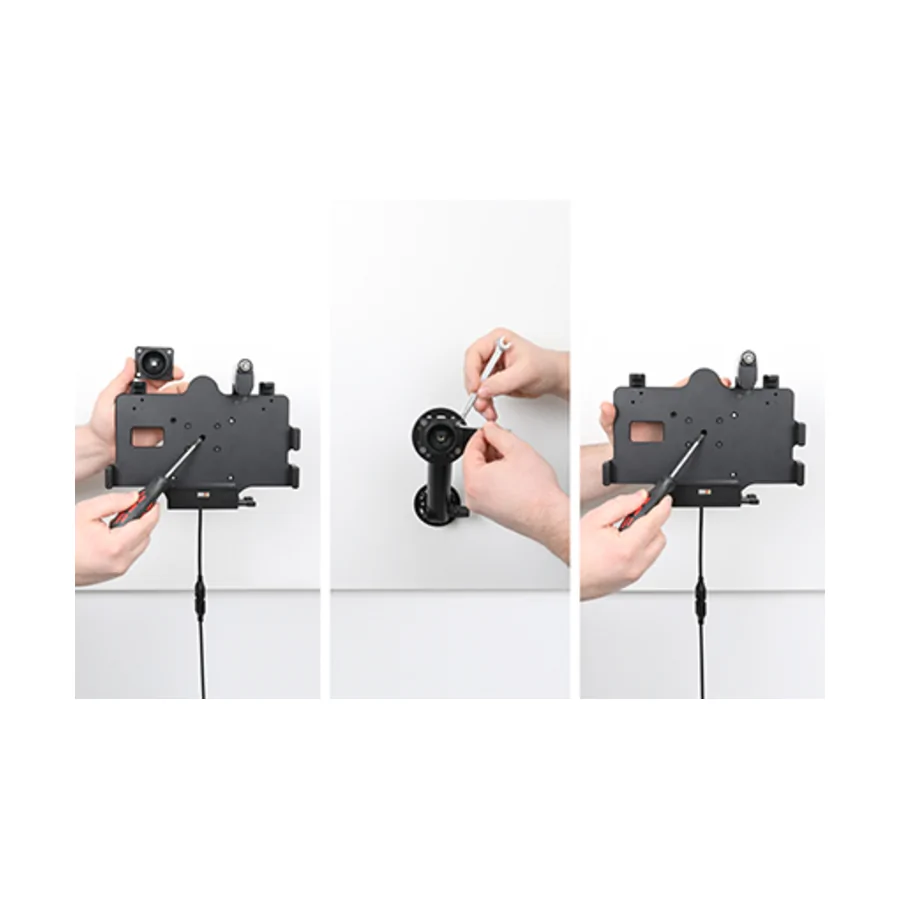

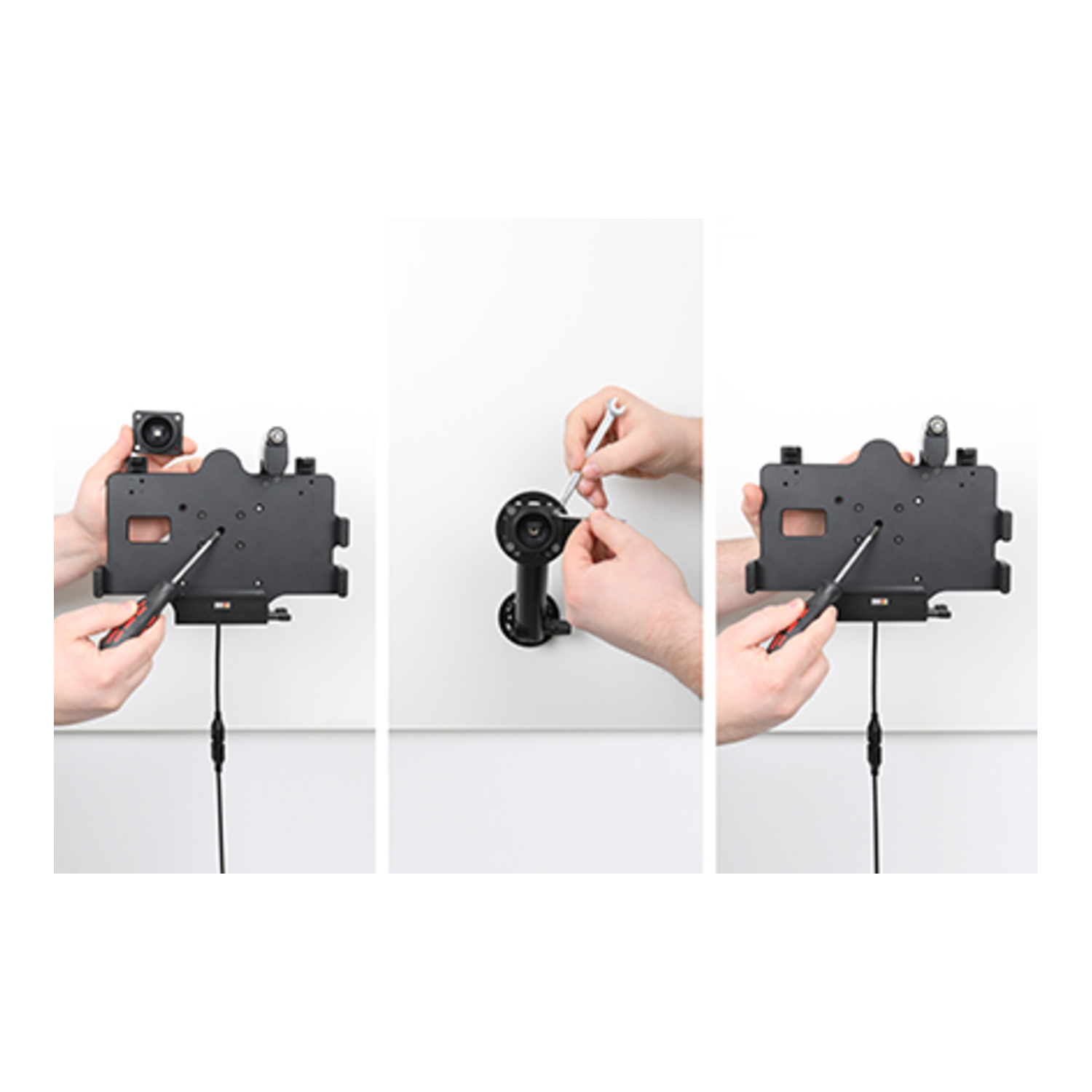

Schritt 1: Schließen Sie das Gerät über einen USB-Host an. Drücken Sie das Kabel in die Buchse, platzieren Sie die Kabelbuchse über den vorgebohrten Löchern, schrauben Sie die Kabelbuchse mit den mitgelieferten Schrauben fest. Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

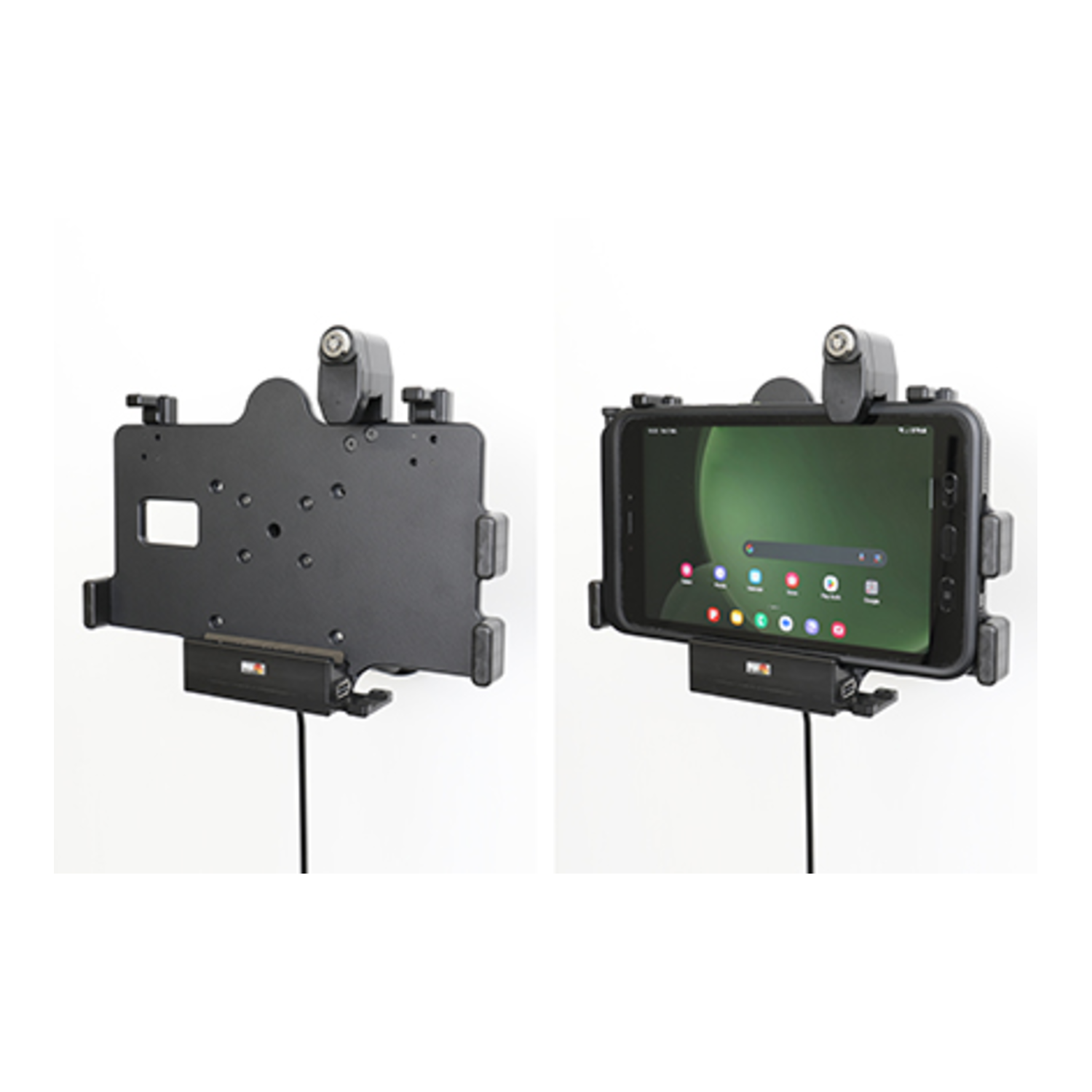

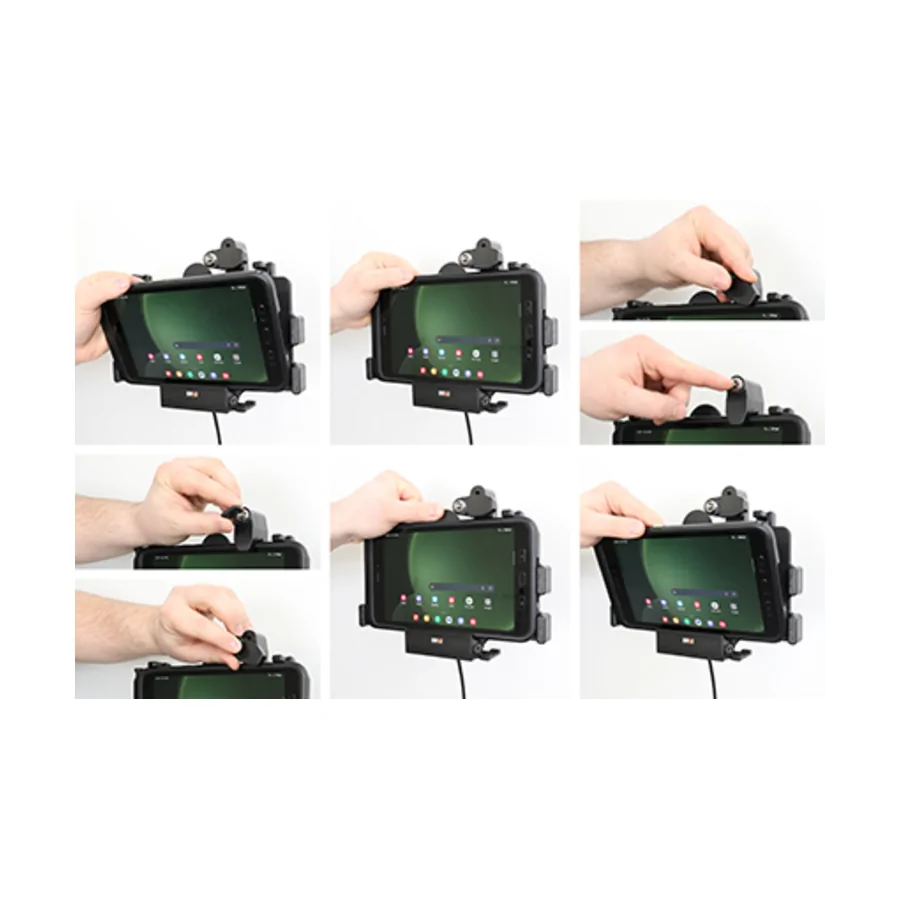

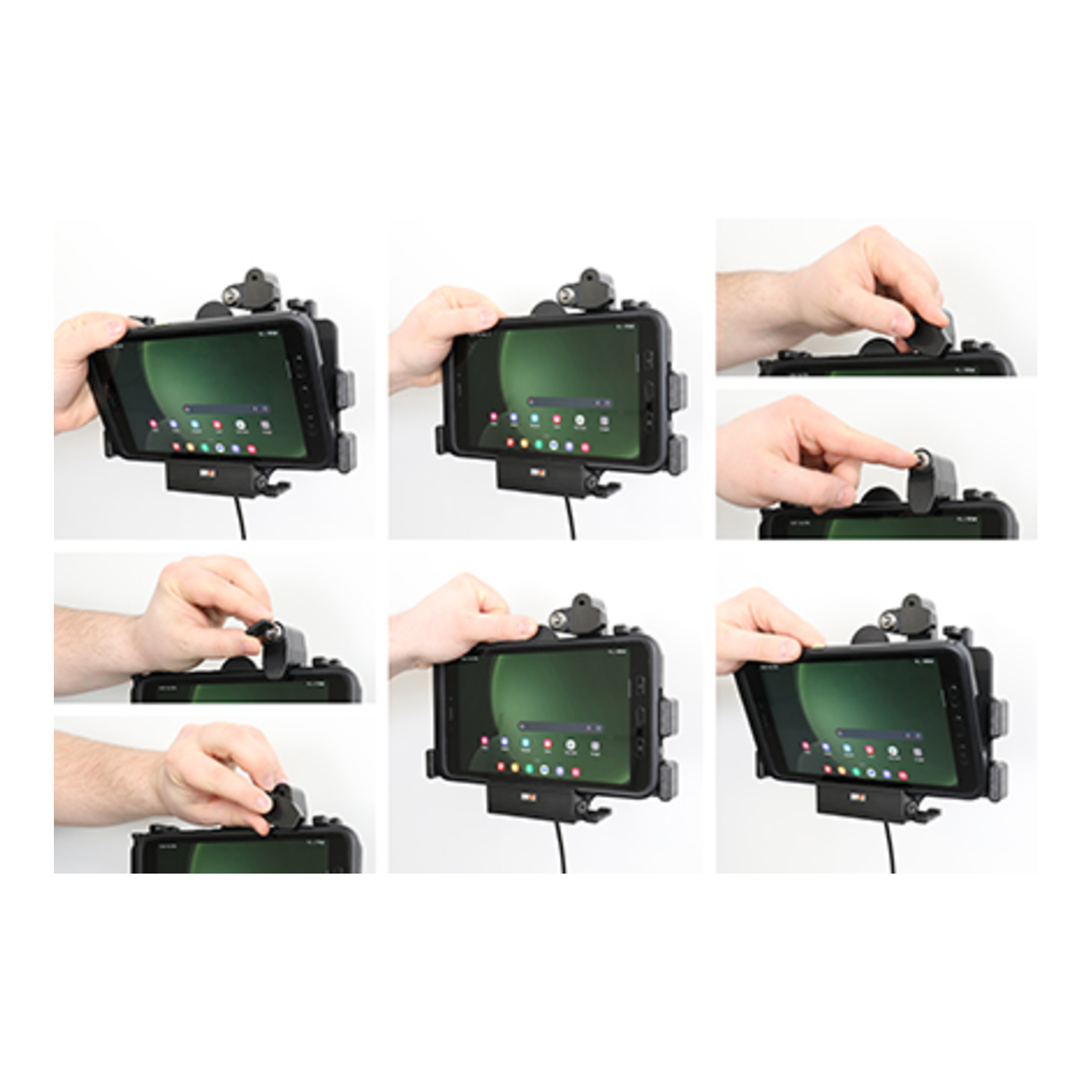

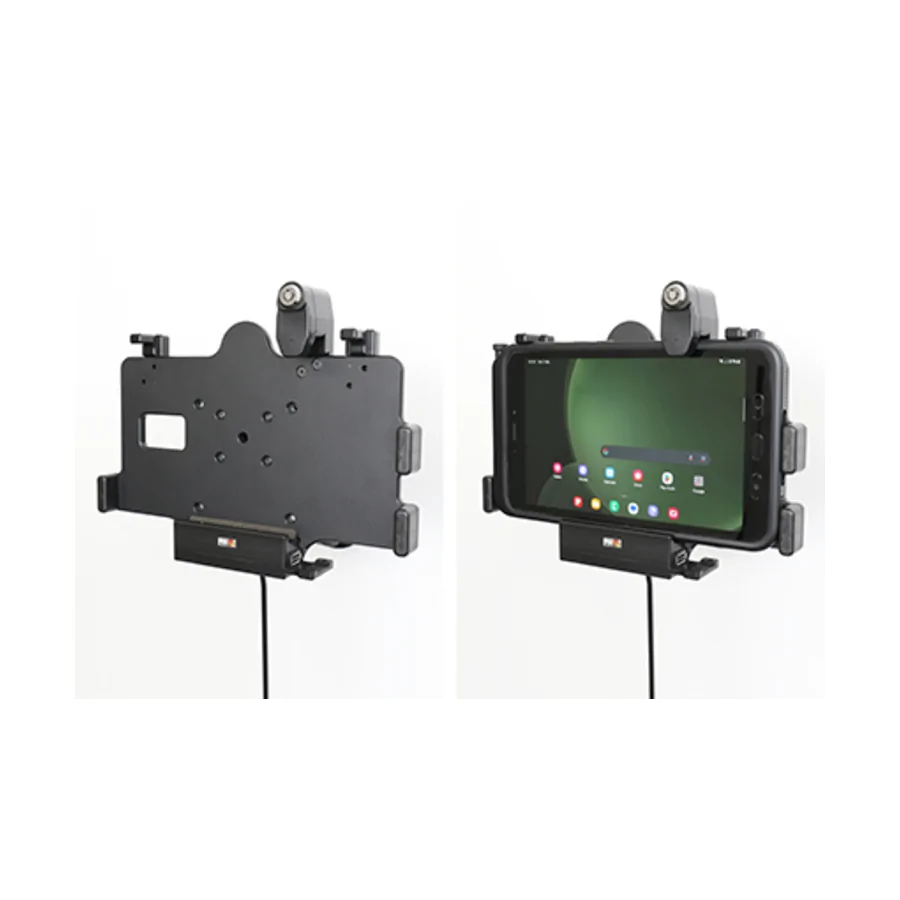

Schritt 2: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das Verschluss nach unten an schieben. Der Knopf drücken um das Verschluss zu sperren.

---

Schritt 3: Das Gerät von der Halterung zu entfernen: Das Verschluss mit der beiliegenden Schlüssel öffnen. Das Verschluss nach oben weg von der Halterung schieben. Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts raus von der Halterung ziehen.

---

Die Halterung ist montiert.

---
