746386 | Brodit Halter mit Verriegelung, Aktiv, 12/24V, für SAMSUNG Galaxy Tab Active 5, Horizontal, passt für Geräte mit Original Hülle, mit Ladekabel für den Zigarettenanzünder

Brodit Halter 746386, mit Verriegelung und Zigarettenanzünderstecker (12/24V) für SAMSUNG Galaxy Tab Active 5

• Die Galaxy Tab Active 5 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr SAMSUNG Galaxy Tab Active 5 konstruiert
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50x42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung Ihres Galaxy Tab Active 5
• Das SAMSUNG Galaxy Tab Active 5 wird mit einem Riegel (Federbolzen) gesichert

Empfohlenes Zubehör zur Befestigung des aktiven SAMSUNG Galaxy Tab Active 5 Halters im KFZ / LKW:

• Brodit ProClip oder Lederkonsole

Lieferumfang:

• Brodit 746386, aktive Ladehalterung für SAMSUNG Galaxy Tab Active 5 mit Zigarettenanzünderstecker, Verriegelung und Kugelgelenk
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Passt für Geräte mit original Hülle / Tasche. Mit Easy-switching system. Mit AMPS, VESA 75 Löcher.

---

Brodit 746386 Halterung mit Feder-Verschluss Samsung Galaxy Tab Active 3 SM-T570 + SM-T575 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 746386 Halterung mit Feder-Verschluss Samsung Galaxy Tab Active 3 SM-T570 + SM-T575
Aktiv Halterung mit Zigarettenanzünder-Stecker und Kugelgelenk. Feder Bolzen Verriegelung. Passt für Geräte mit original Skin. Mit Easy-switching system. Mit AMPS, VESA 75 Löcher.

• Brodit-Nr.:   746386
• Produkt:   Halterung mit Feder-Verschluss
• Warengruppe:   Smartphone
• Passt für:   Samsung Galaxy Tab Active 3 SM-T570 + SM-T575
• Passende Länder:   Deutschland / Österreich / Europa, USA, UK / United Kingdom, Australien
• Länge / Höhe:   187 mm
• Breite:   247 mm
• Tiefe:   62 mm
• Volumen:   2864 cm³
• Artikel-Gewicht:   455 Gramm

---

Konfigurator mit Samsung Galaxy Tab Active 5 SM-X300 + SM-X306B Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 746386 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy Tab Active 5 SM-X300 + SM-X306B	Aktiv Halterung mit Zigarettenanzünder-Stecker und Kugelgelenk. Feder Bolzen Verriegelung. Passt für Geräte mit original Skin. Mit Easy-switching system. Mit AMPS, VESA 75 Löcher. (1)
Samsung	Galaxy Tab Active 3 SM-T570 + SM-T575	Siehe (1)

Montageanleitung Brodit 746386

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

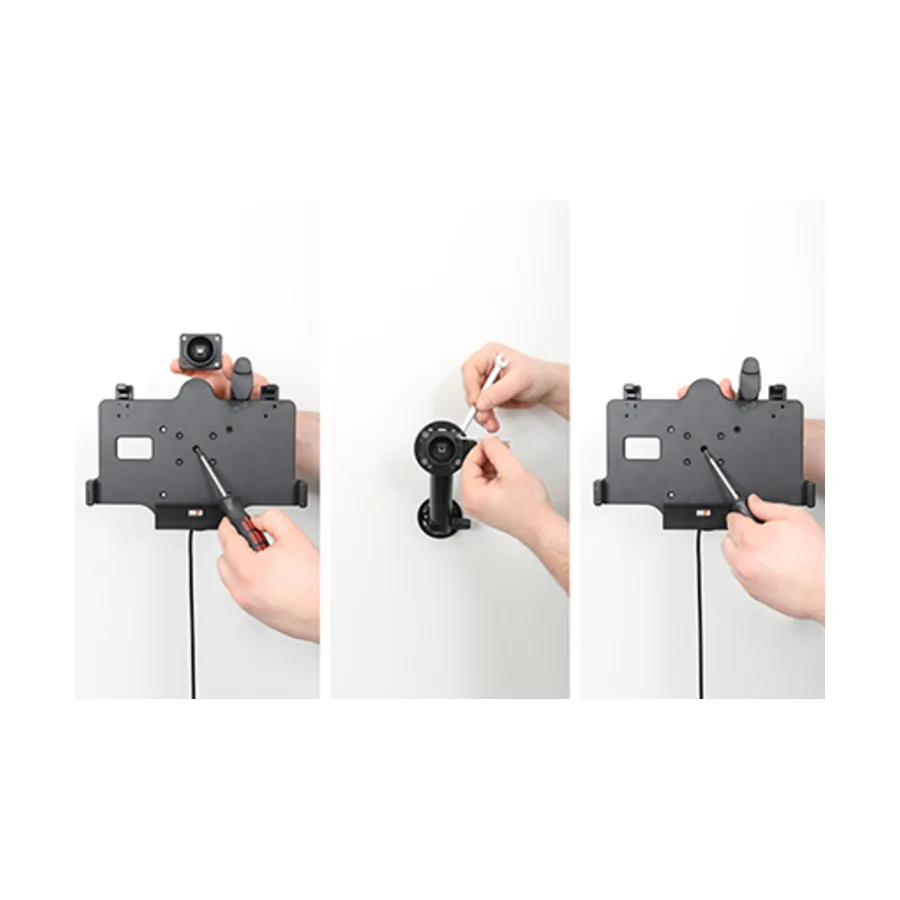

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

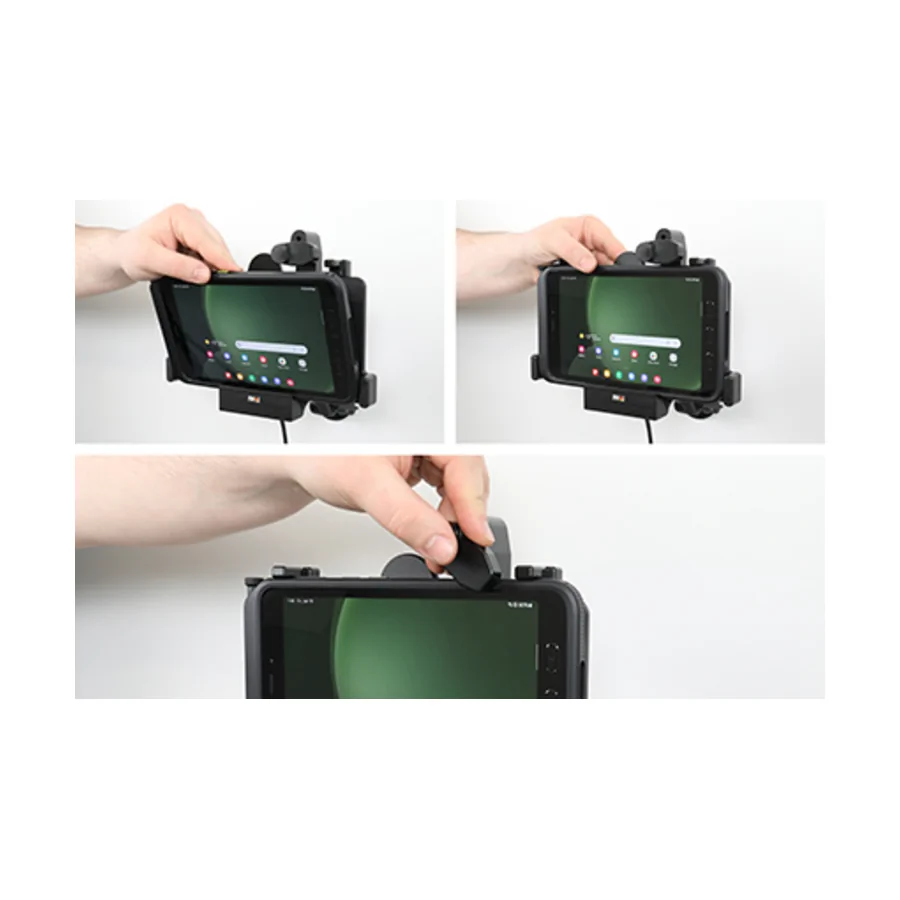

Schritt 2: Das Gerät in der Halterung zu platzieren: Das Verschluss nach oben weg von der Halterung schieben. Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das Verschluss nach unten an schieben..

---

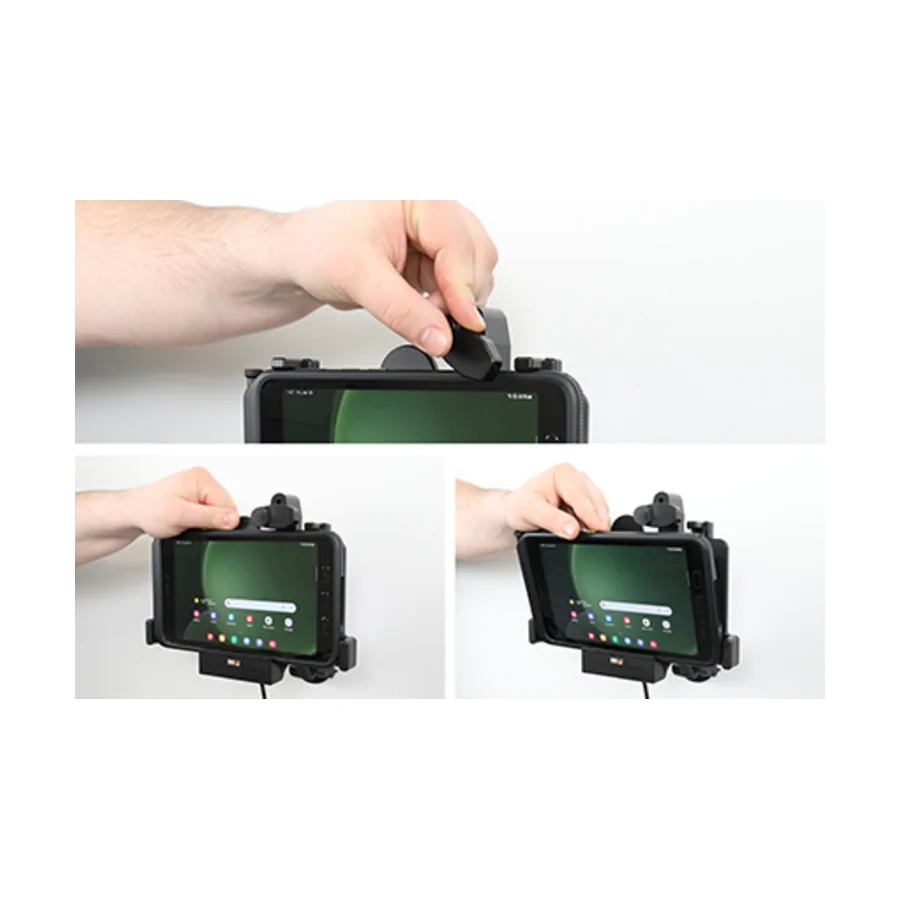

Schritt 3: Das Gerät von der Halterung zu entfernen: Das Verschluss nach oben weg von der Halterung schieben. Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts raus von der Halterung ziehen.

---

Die Halterung ist montiert.

---
