532806 | Brodit Funkgeräte Halter Aktiv, mit Festanschluss, 12/24V, für CASSIDIAN TH1n, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit , Halter mit Festanschluss (12/24V, 2A), passend für

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Die Montageplatte des Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

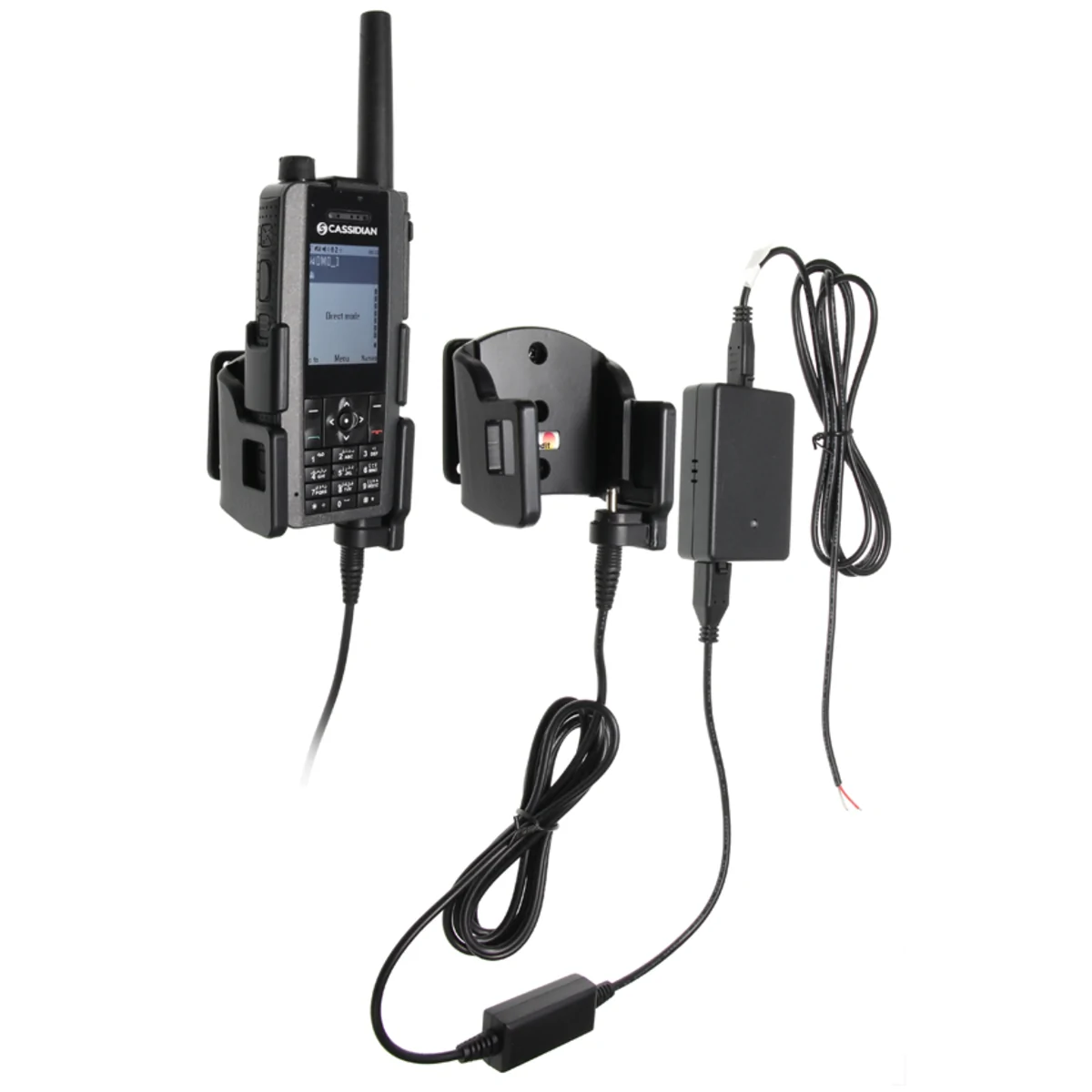

• 1x Brodit , aktive Ladehalterung für , mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 532806 Aktiv Halterung für eine feste Installation - Airbus TH1n Cassidian TH1n | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 532806 Aktiv Halterung für eine feste Installation - Airbus TH1n Cassidian TH1n
Mit Molex Adapter-Systeme. 2A Ladung. Mit Kugelgelenk

• Brodit-Nr.:   532806
• Produkt:   Aktiv Halterung für eine feste Installation - Airbus TH1n
• Warengruppe:   Funkgerät
• Passt für:   Cassidian TH1n
• Artikel-Gewicht:   200 Gramm

---

Der Brodit Halter 532806 ist passend für:

Hersteller	Modell	Sonstige Infos
Airbus	TH1n	Mit Molex Adapter-Systeme. 2A Ladung. Mit Kugelgelenk (1)
Cassidian	TH1n	Siehe (1)

Montageanleitung Brodit 532806

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

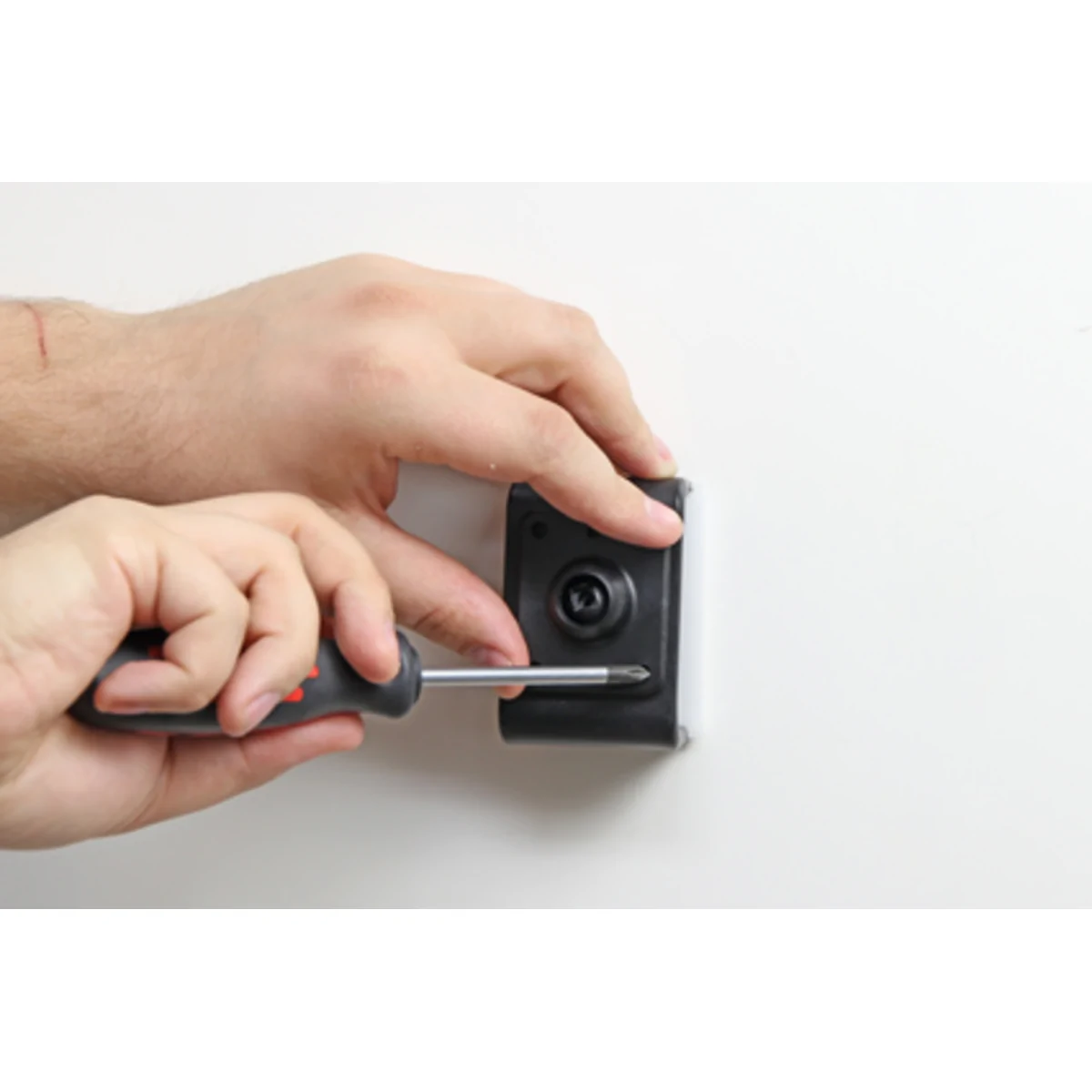

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben.

---

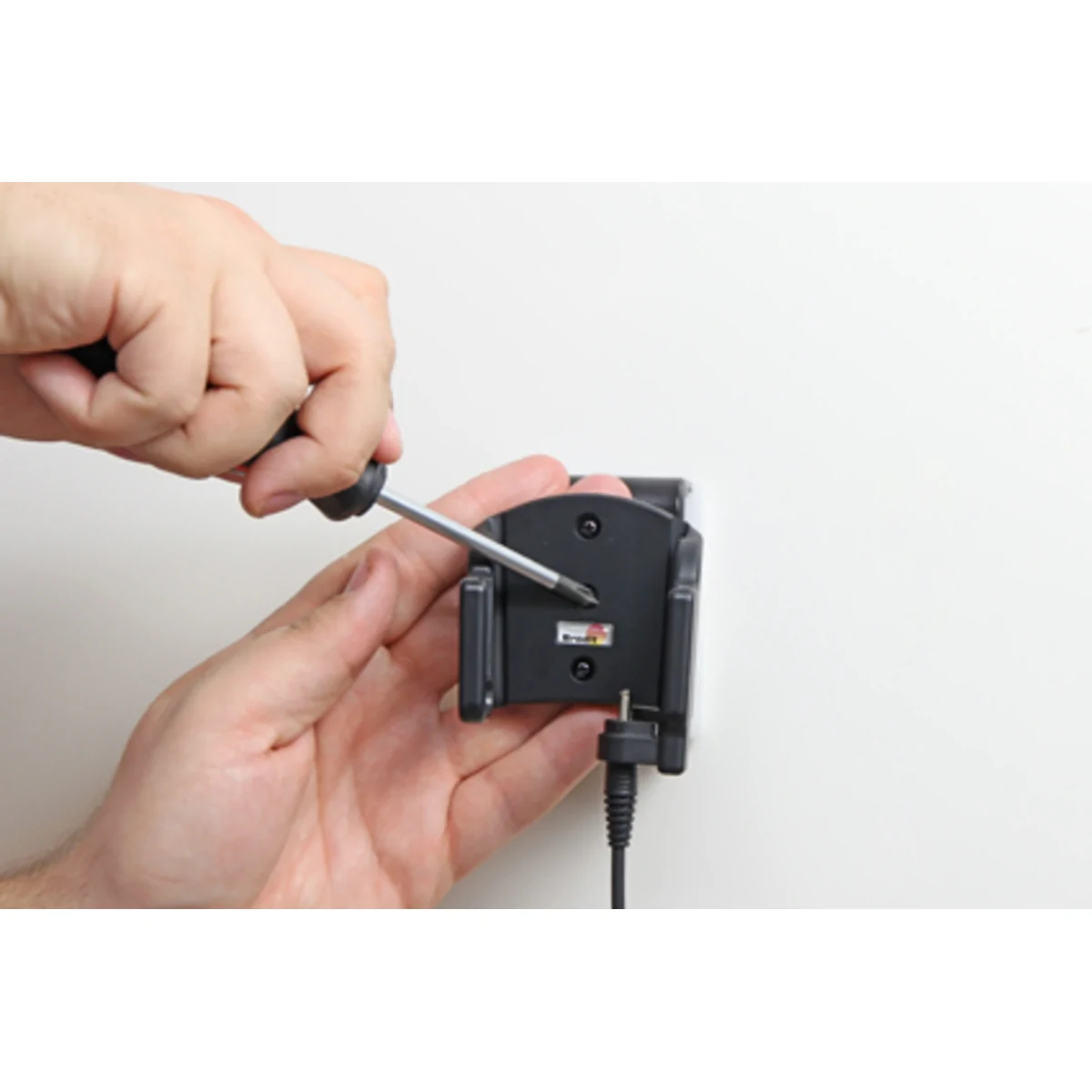

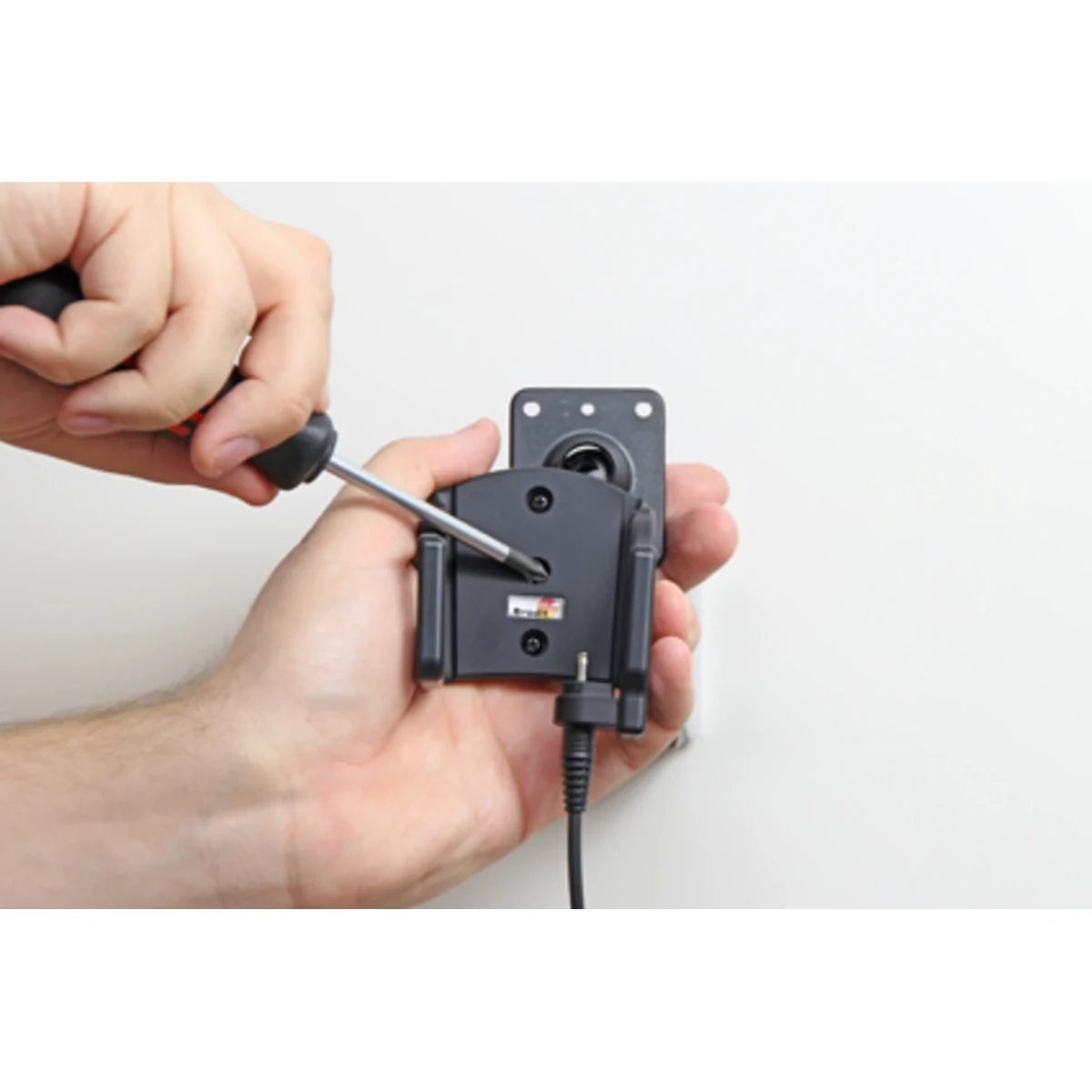

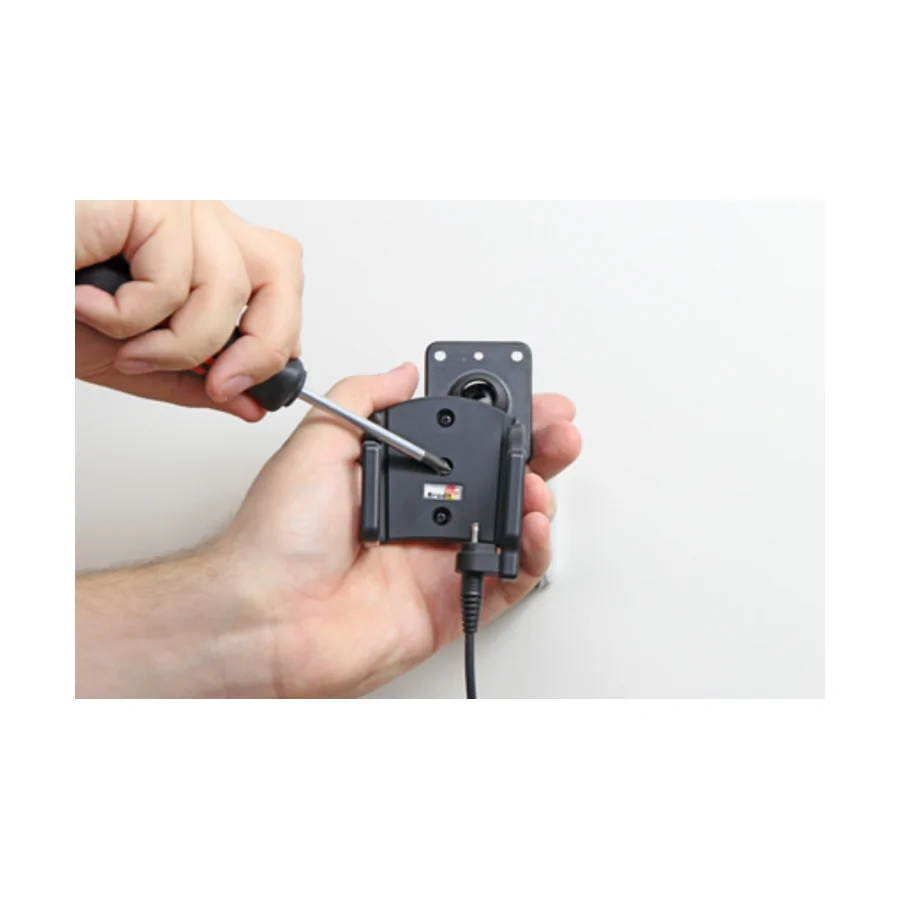

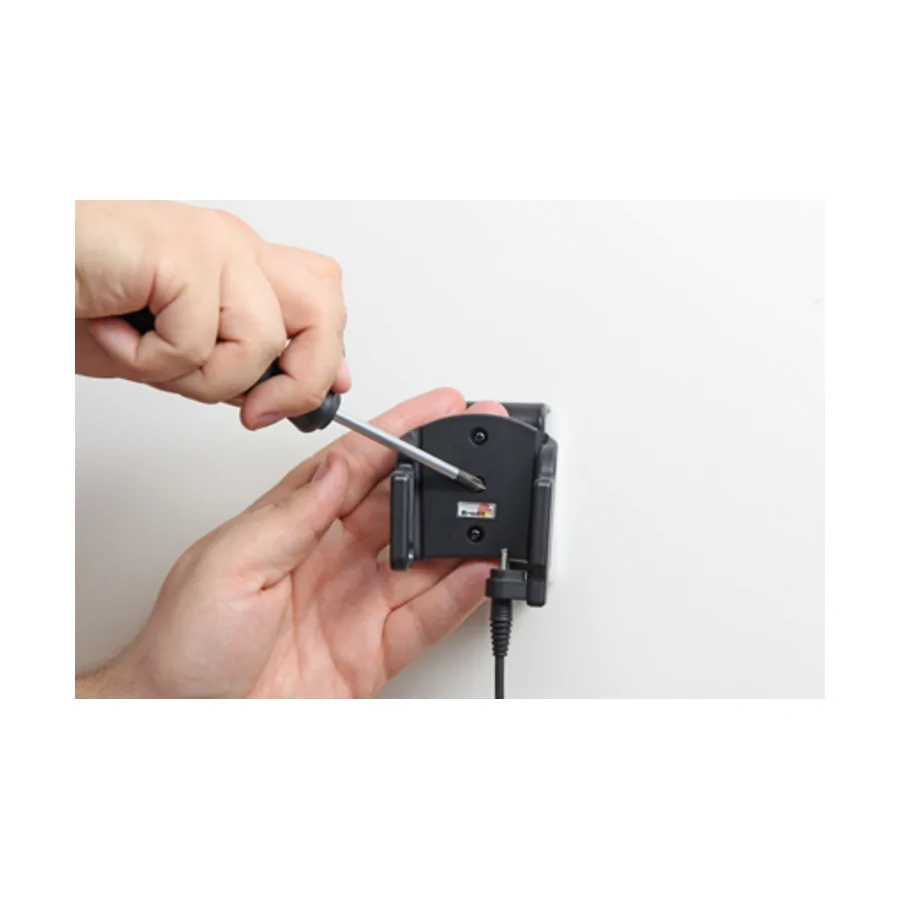

Schritt 3: Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube ein wenig anziehen, nur so dass sie befestigt ist. Die Halterung ziehen und leicht angespannt halten, gleichzeitig die Schraube festziehen so dass die Halterung an der Kugelgelenk sitzt. Zuerst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

Die Halterung ist montiert.

---
