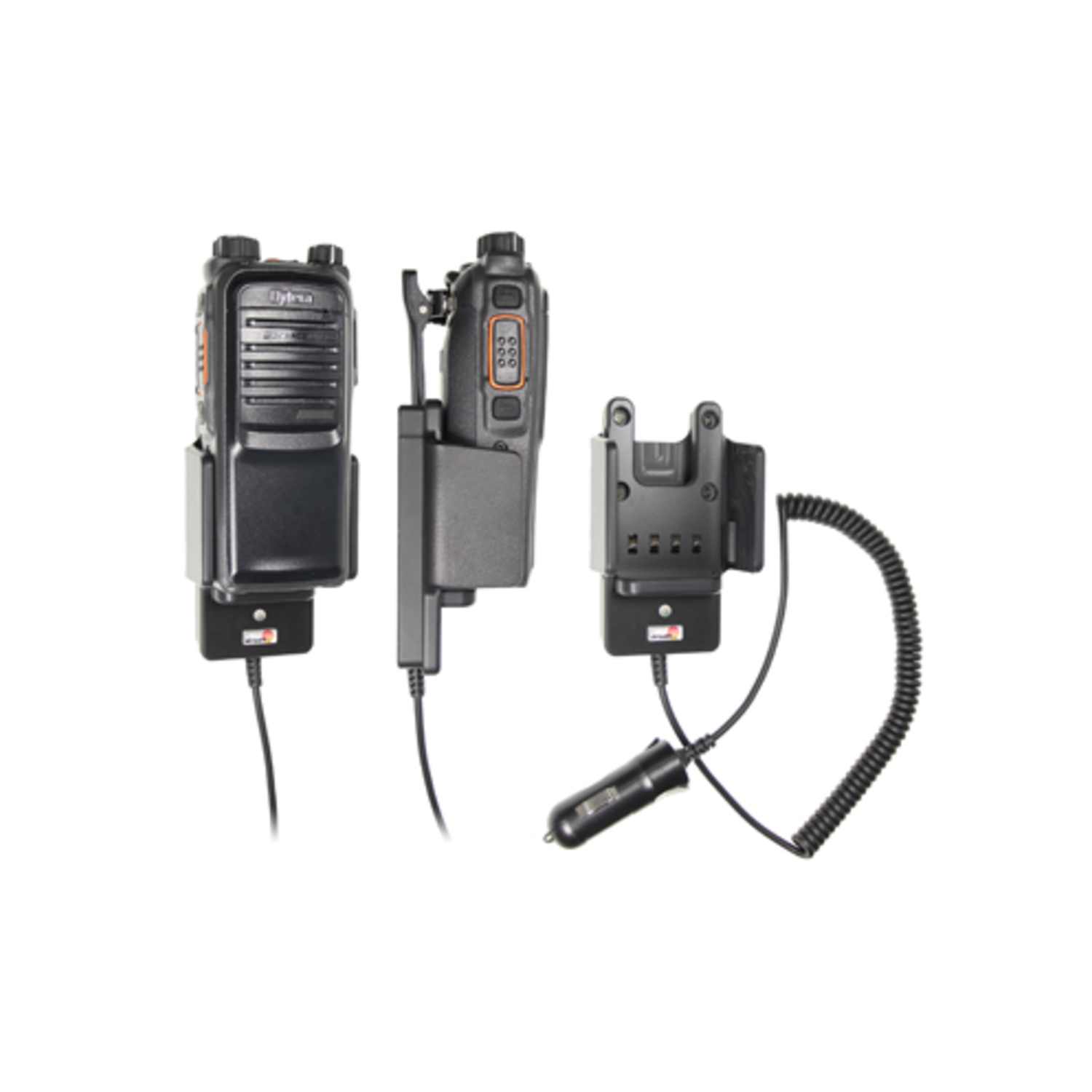

530390 | Brodit Halter Aktiv, 12/24V, für HYTERA PD702, mit Ladekabel für den Zigarettenanzünder

Brodit Halter , mit Zigarettenanzünderstecker (12/24V) für

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50x42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung Ihres

Empfohlenes Zubehör zur Befestigung des aktiven Halters im KFZ / LKW:

• Brodit ProClip oder Lederkonsole

Lieferumfang:

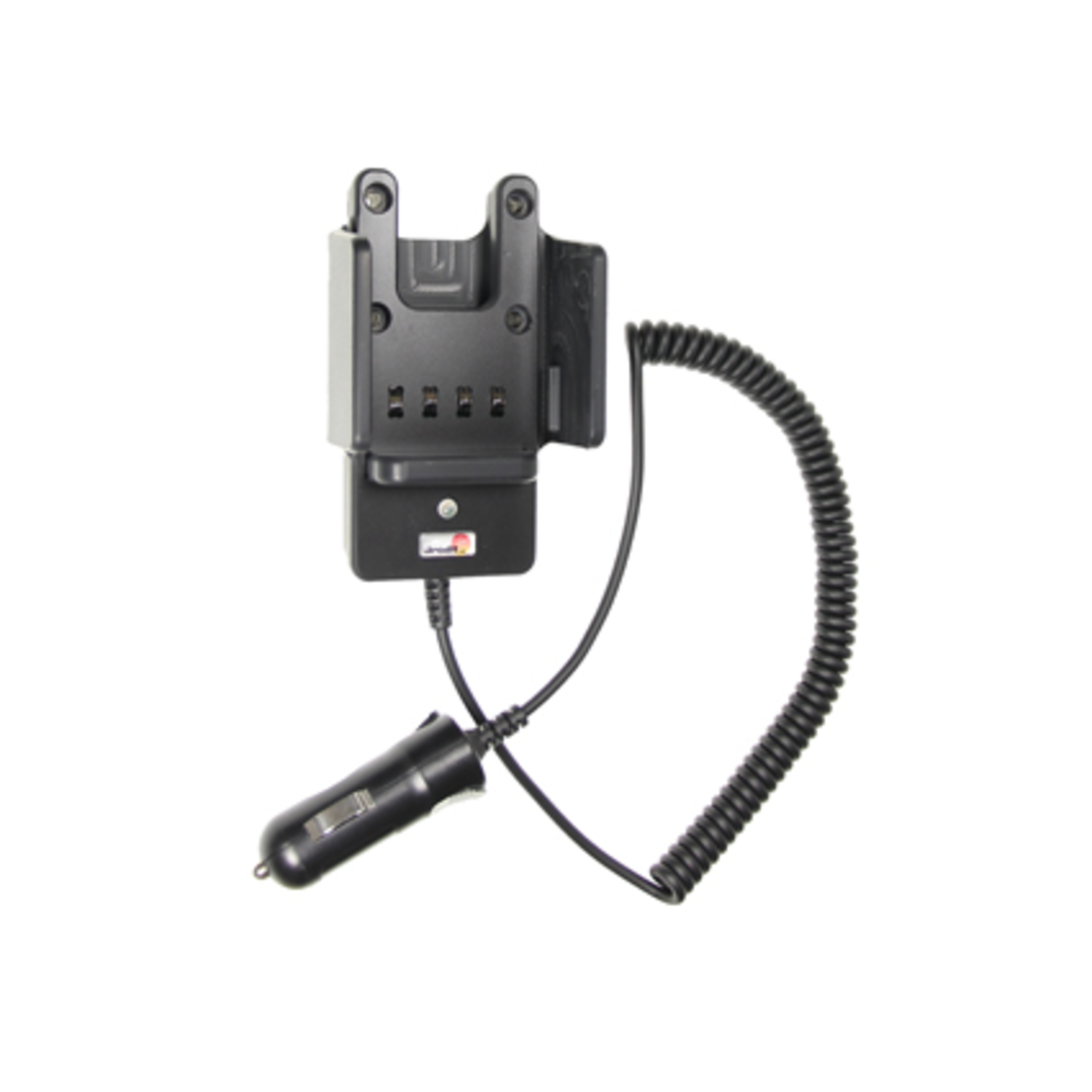

• Brodit , aktive Ladehalterung für mit Zigarettenanzünderstecker und Kugelgelenk
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

---

Brodit 530390 Aktiv Halterung mit Zigarettenanzünder-Stecker - Hytera PD702 Hytera PD702 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

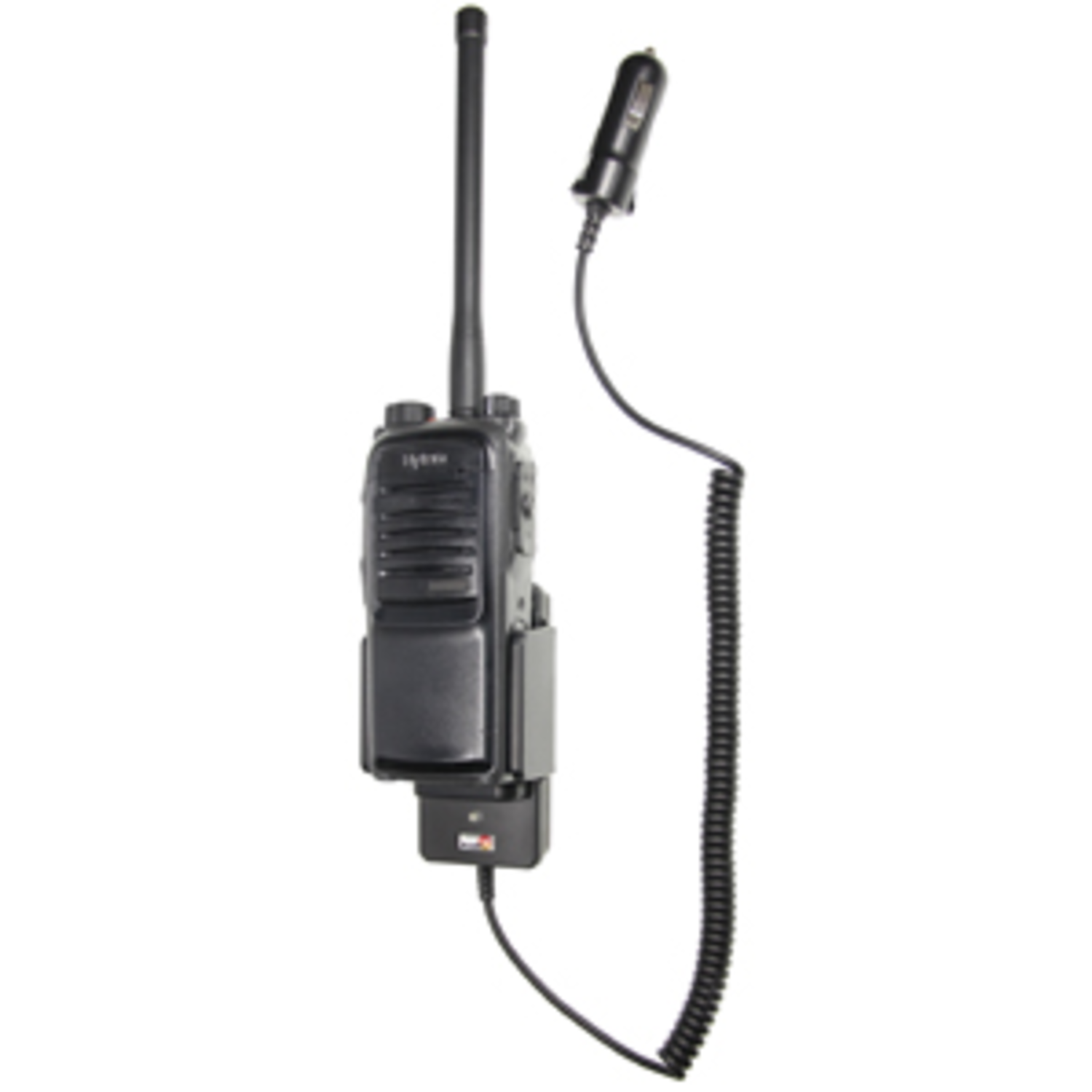

Brodit 530390 Aktiv Halterung mit Zigarettenanzünder-Stecker - Hytera PD702 Hytera PD702
Mit integriertem Ladegerät in der Halterung.

• Brodit-Nr.:   530390
• Produkt:   Aktiv Halterung mit Zigarettenanzünder-Stecker - Hytera PD702
• Warengruppe:   Funkgerät
• Passt für:   Hytera PD702
• Artikel-Gewicht:   190 Gramm

---

Der Brodit Halter 530390 ist passend für:

Hersteller	Modell	Sonstige Infos
Hytera	PD702	Mit integriertem Ladegerät in der Halterung. (1)
Hytera	PD782	Siehe (1)
Hytera	PD785 g	Siehe (1)

Montageanleitung Brodit 530390

Battery Chemistry: Li-ion or Li-Poly batteries

---

Schritt 1: Input Voltage: 11-30 V

---

Schritt 2: Charging Voltage: 8.4 V

---

Schritt 3: Timer for Max. Charging Time: Automatic, stops at 8.4 V

---

Schritt 4: Max. Charging Time: 2-3 hours depending on battery capacity

---

Schritt 5: Rapid Charge: 1 A + + - 5%

---

Schritt 6: Trickle Charge: 0 to 50 mA

---

Schritt 7: LED Charging Indicator: LED Red to Green indicator

---

Schritt 8: Temperature Control: Controlled by battery

---

Schritt 9: RoHS Compliant: Yes

---

Schritt 10: Input Transient Protected: Withstands +200V - -600V. A 2,5A fuse is mounted on the incoming supply.

---

Output Short Circuit Protected: The charger will supply a maximum current of 1 A which protects both the charger and the connected equipment. The current limit is set to standards of the producer and shall not be higher.

---
