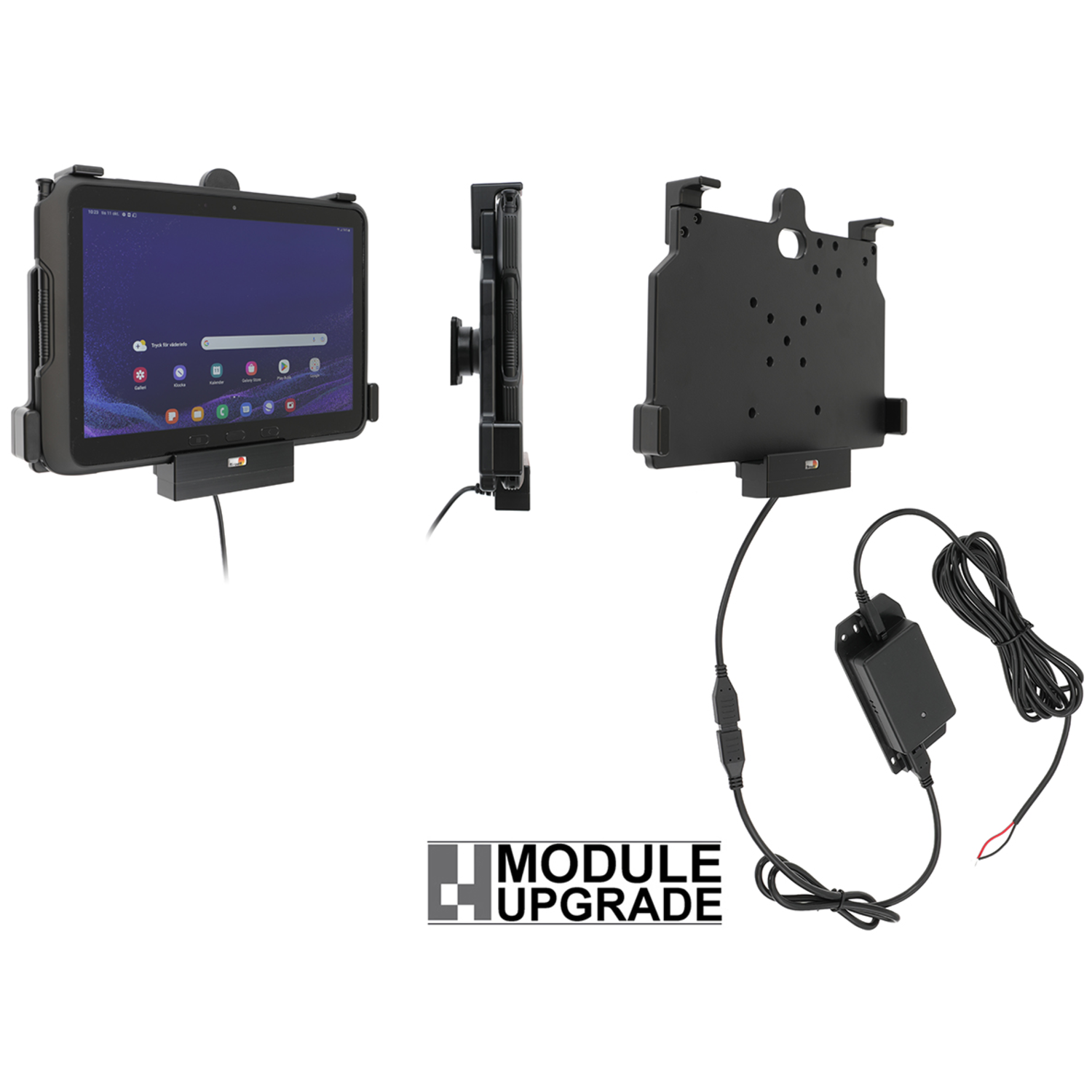

713328 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für SAMSUNG Galaxy Tab Active 4 Pro, Horizontal, passt für Geräte mit Original Hülle , Ladung über Pogo-Pins, Upgrade Möglichkeit über Module / mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 713328, Halter mit Festanschluss (12/24V, 2A), passend für SAMSUNG Galaxy Tab Active 4 Pro

• Die Galaxy Tab Active 4 Pro Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr SAMSUNG Galaxy Tab Active 4 Pro konstruiert
• Die Montageplatte des Galaxy Tab Active 4 Pro Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des Galaxy Tab Active 4 Pro
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr Galaxy Tab Active 4 Pro mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven SAMSUNG Galaxy Tab Active 4 Pro Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

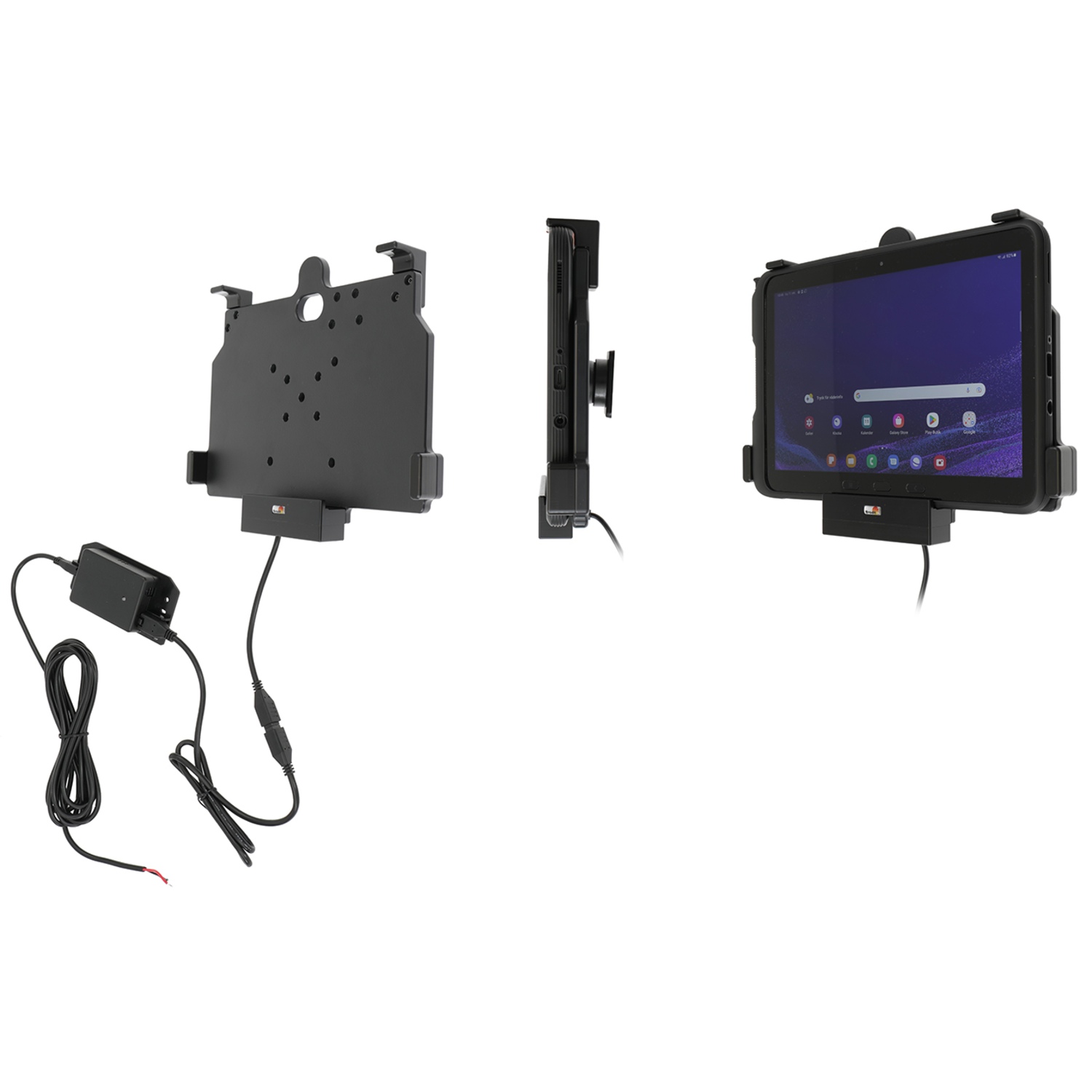

• 1x Brodit 713328, aktive Ladehalterung für SAMSUNG Galaxy Tab Active 4 Pro, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des Galaxy Tab Active 4 Pro erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

Passt für Geräte mit original Hülle / Tasche. Module Upgrade Cradle. Mit Easy-switching system.

---

Brodit 713328 Aktiv Halterung für eine feste Installation Samsung Galaxy Tab Active 4 Pro SM-T630 + SM-T636 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713328 Aktiv Halterung für eine feste Installation Samsung Galaxy Tab Active 4 Pro SM-T630 + SM-T636
Passt für Geräte mit original Skin. Module Upgrade Cradle. Mit Easy-switching system.

• Brodit-Nr.:   713328
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Smartphone
• Passt für:   Samsung Galaxy Tab Active 4 Pro SM-T630 + SM-T636
• Passende Länder:   USA, UK / United Kingdom, Deutschland / Österreich / Europa, Australien
• Artikel-Gewicht:   810 Gramm

---

Konfigurator mit Samsung Galaxy Tab Active 4 Pro SM-T630 + SM-T636 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 713328 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy Tab Active 4 Pro SM-T630 + SM-T636	Passt für Geräte mit original Skin. Module Upgrade Cradle. Mit Easy-switching system.

Montageanleitung Brodit 713328

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

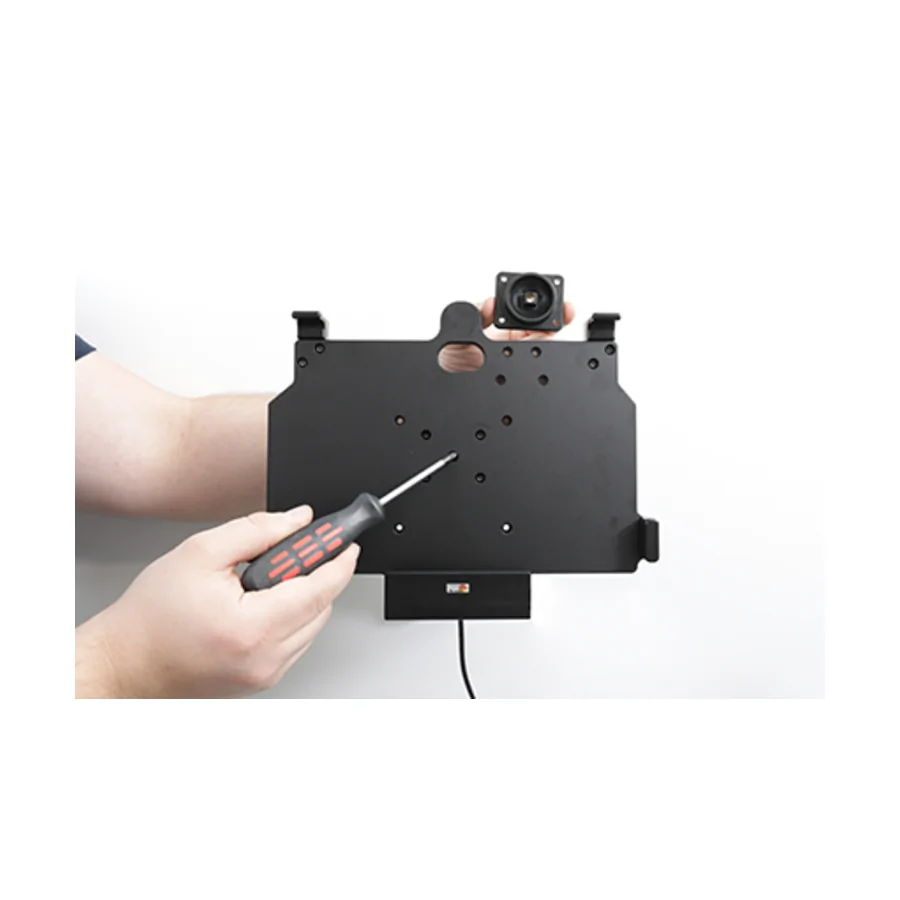

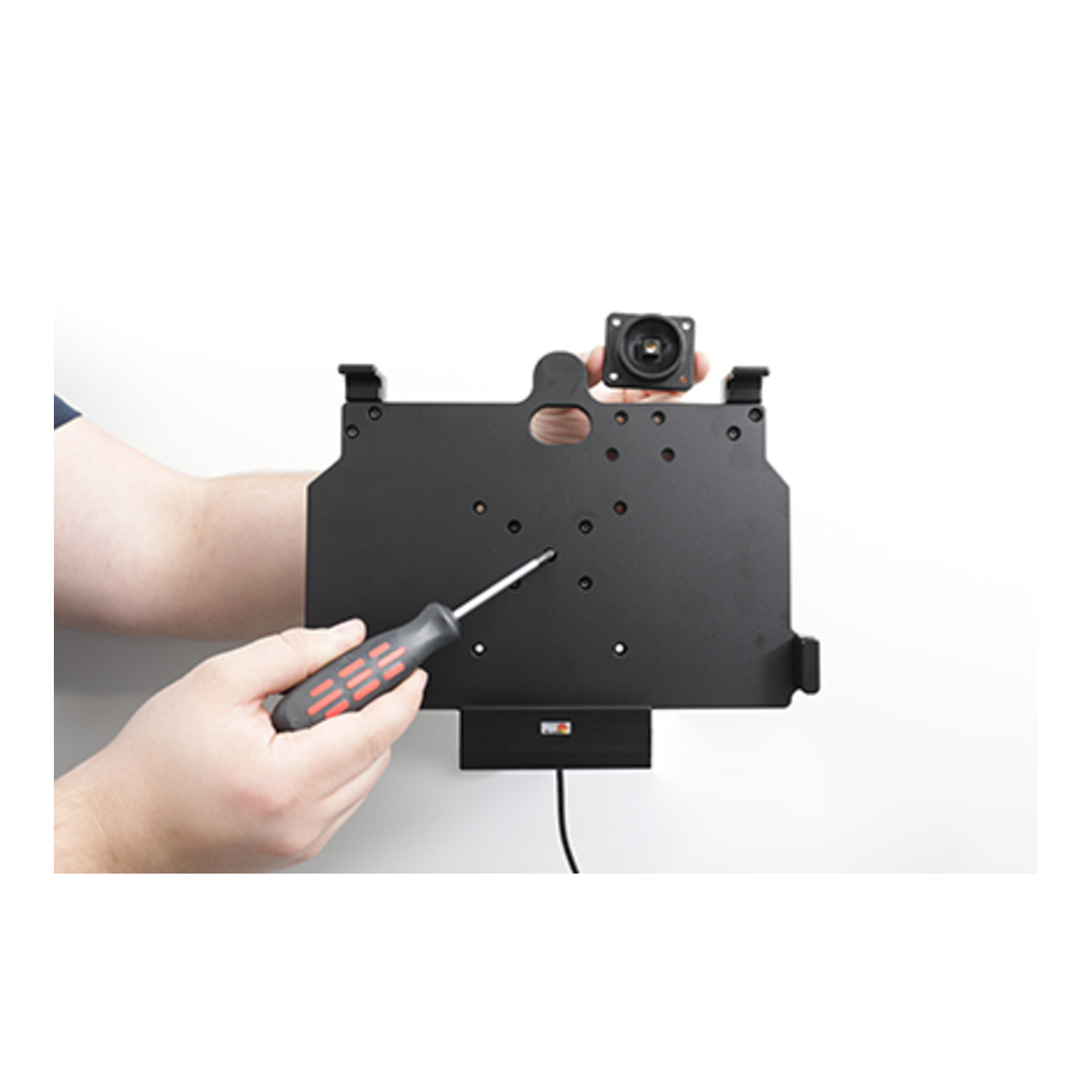

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

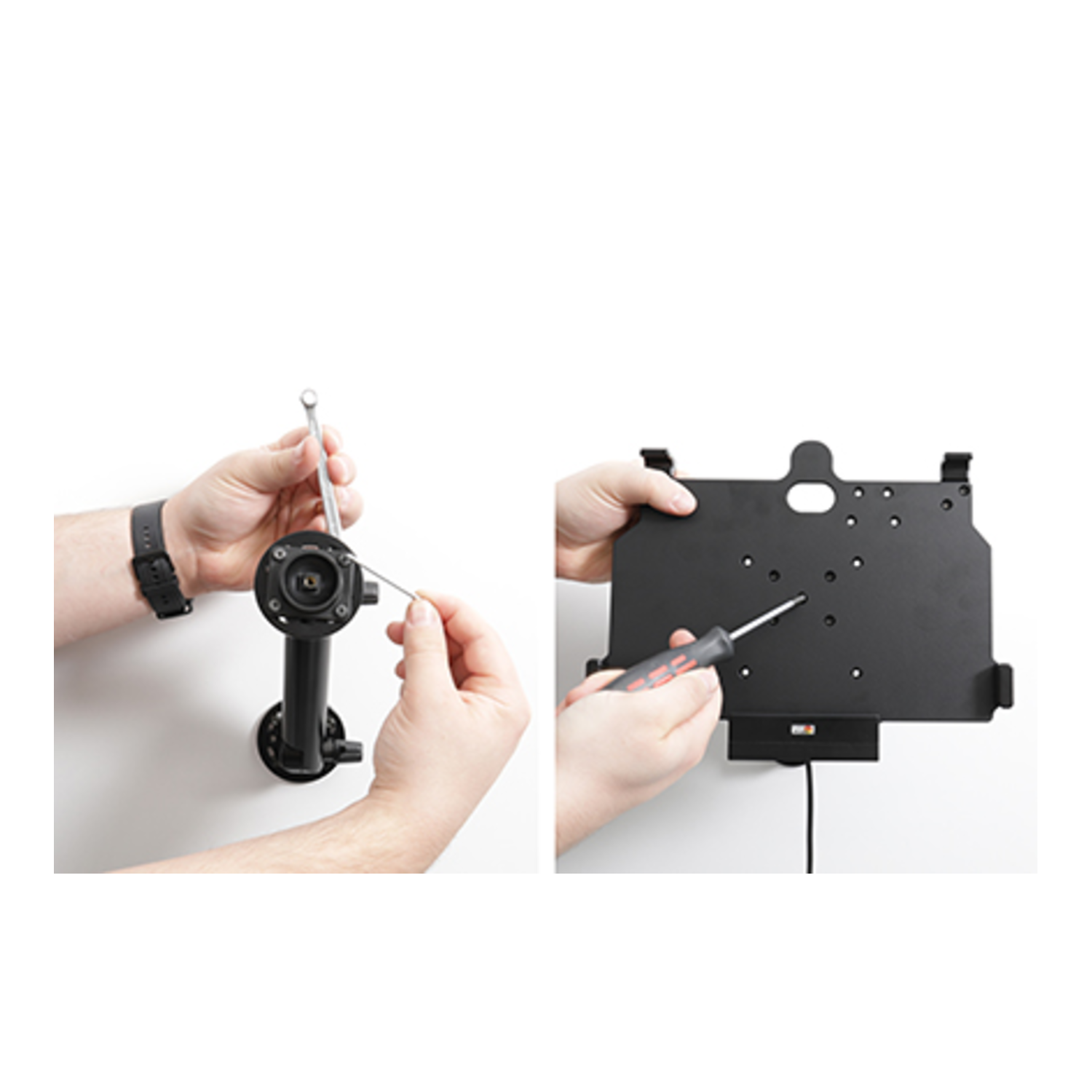

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

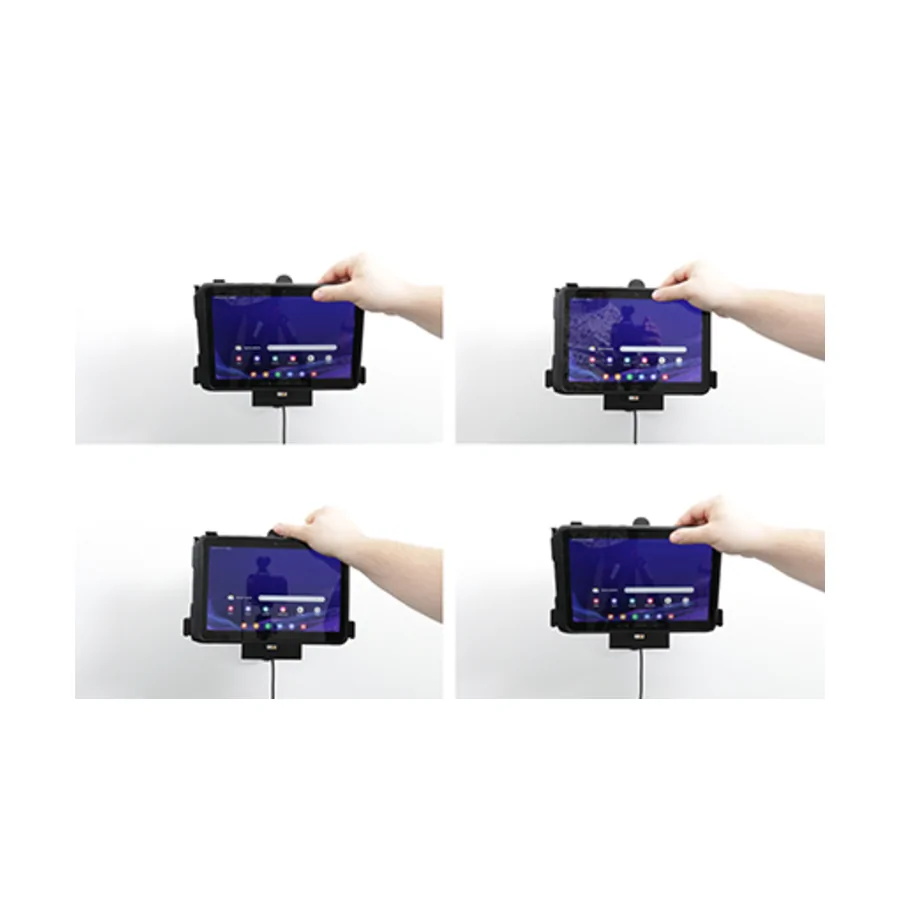

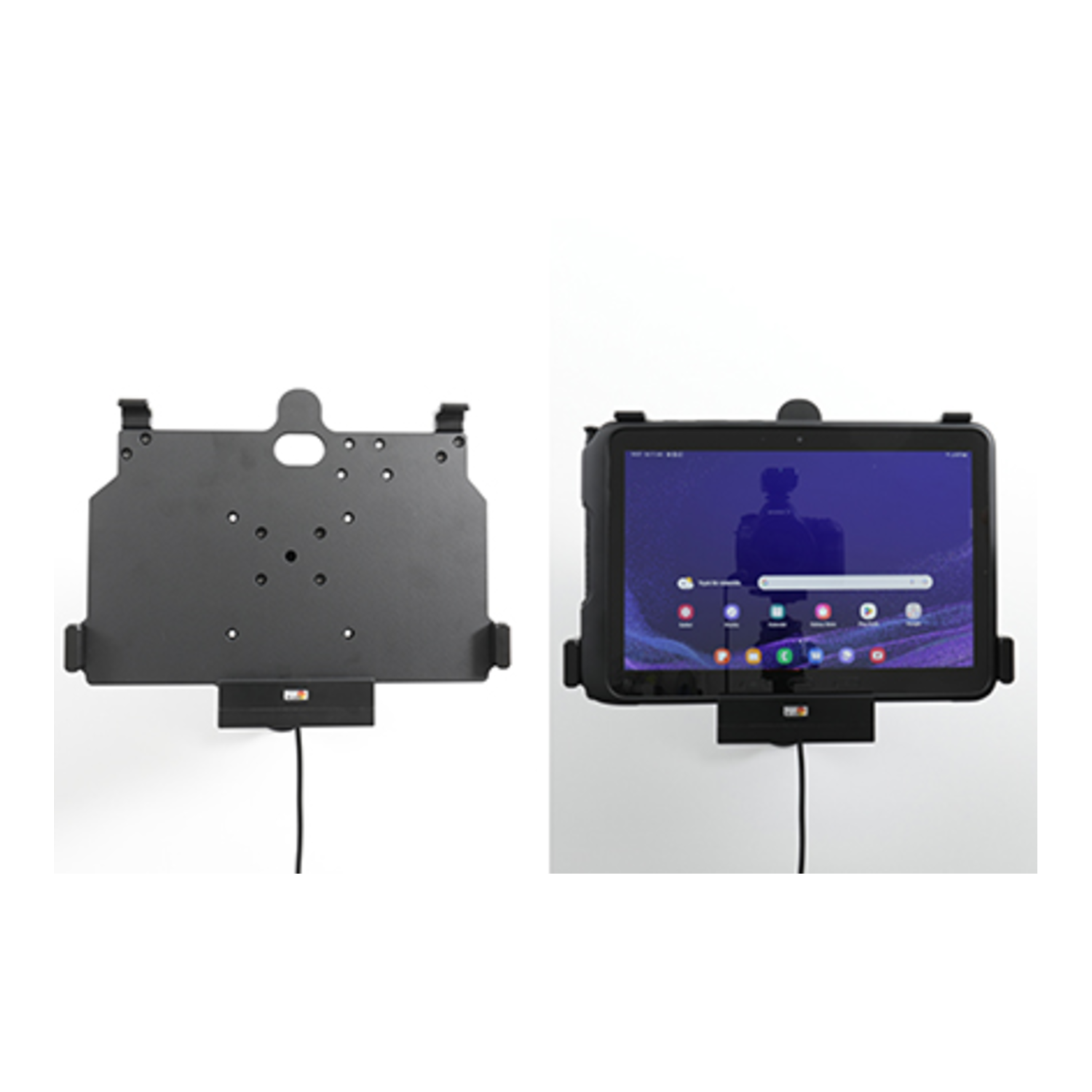

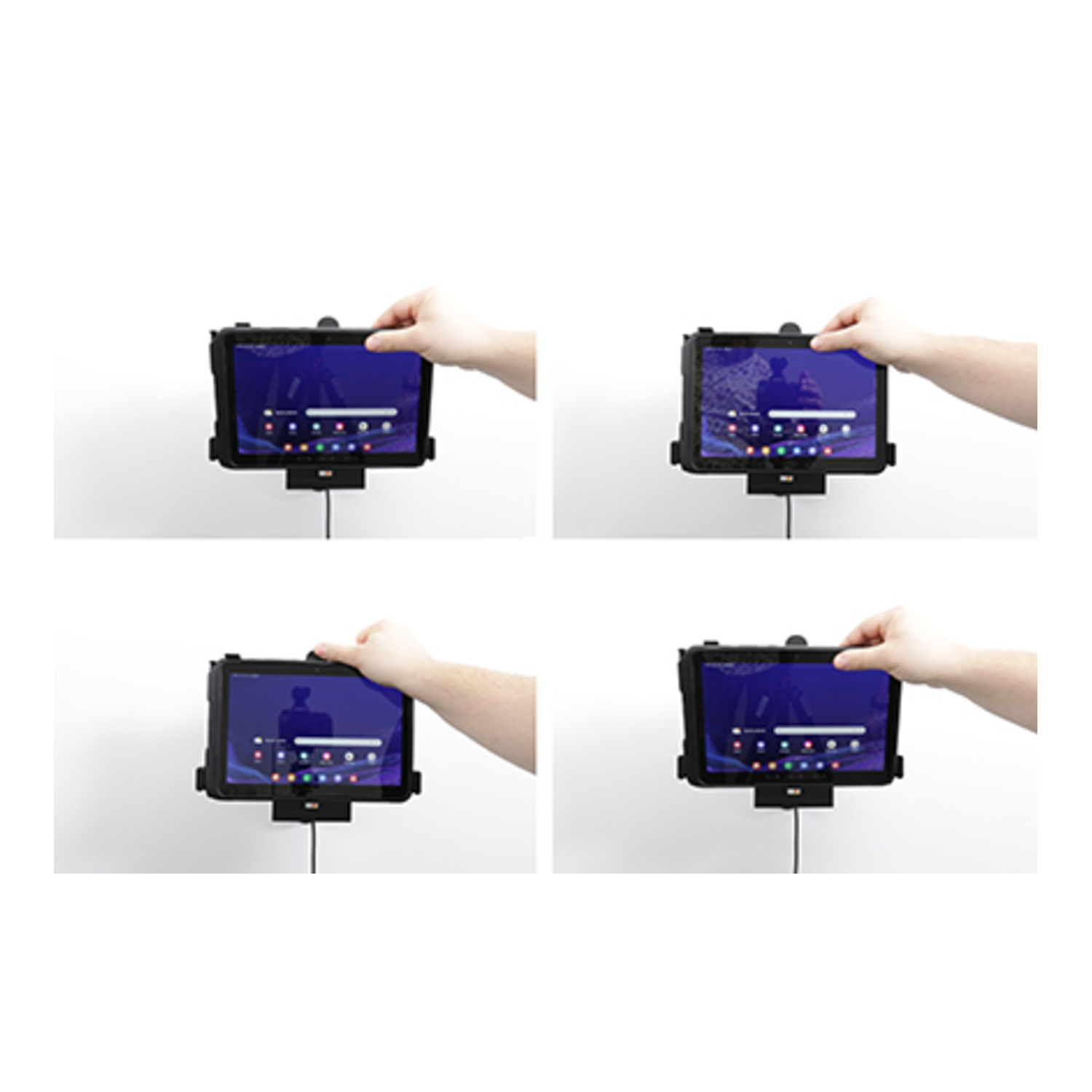

Schritt 3: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das Gerät von der Halterung zu entfernen: Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts raus von der Halterung ziehen.

---

Die Halterung ist montiert.

---
