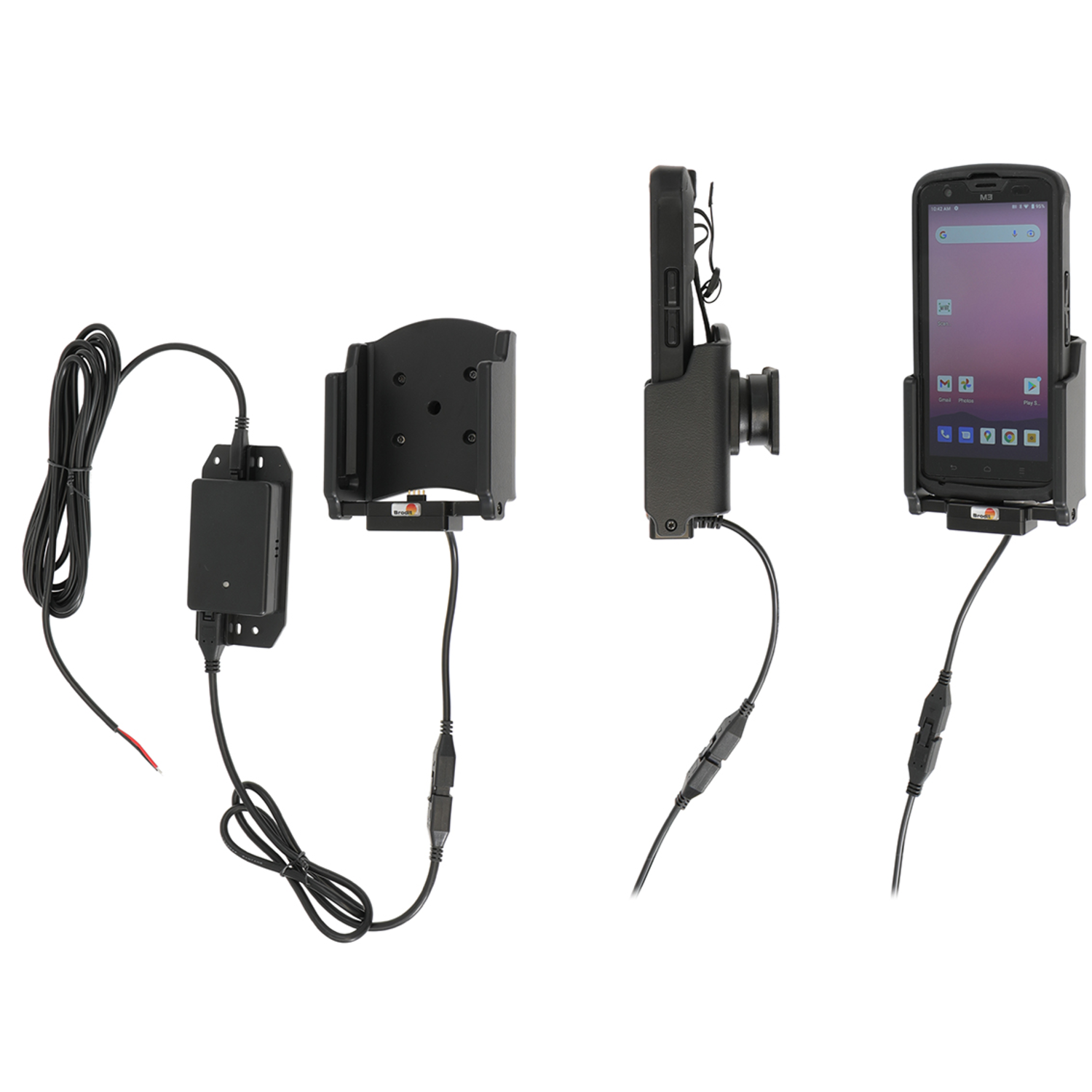

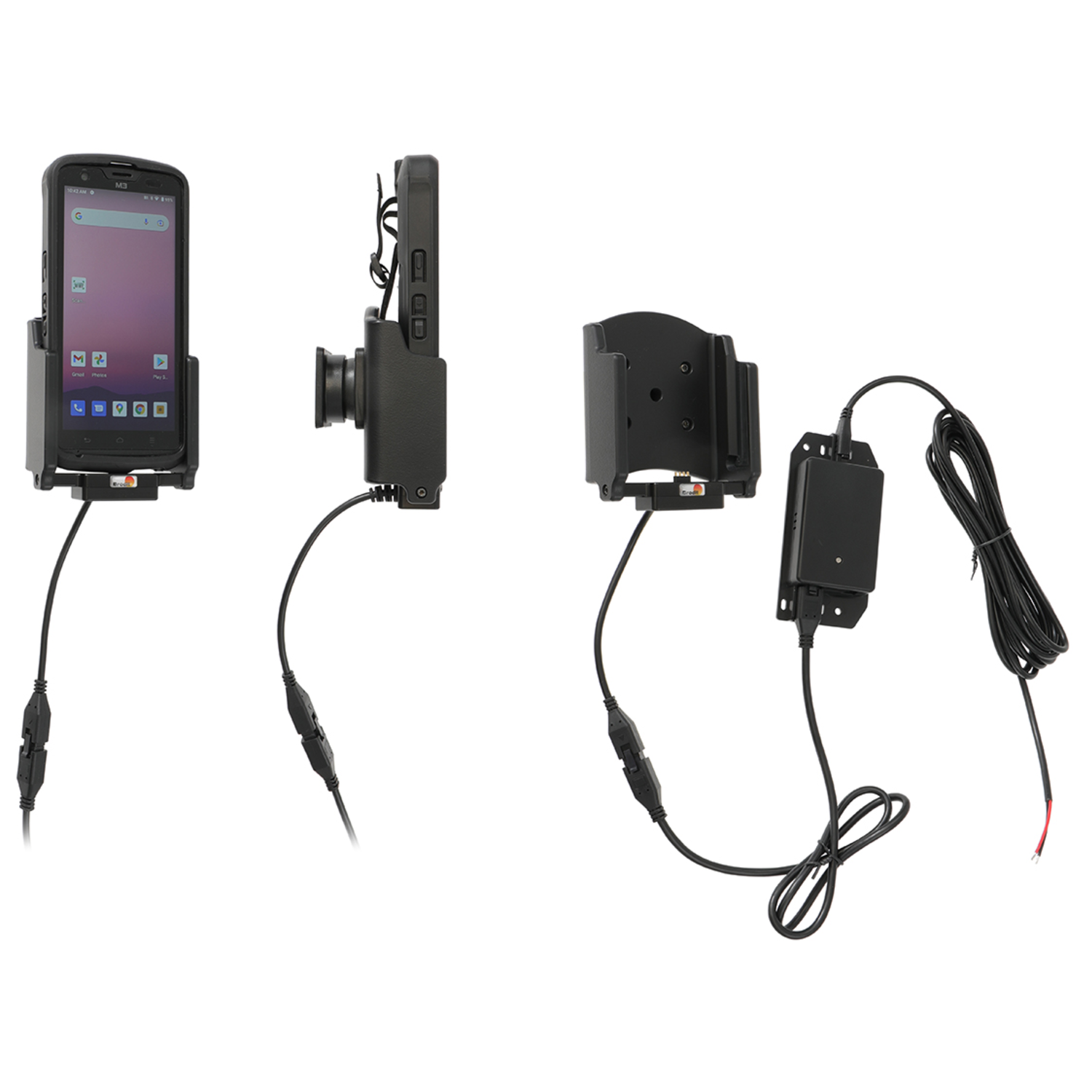

713292 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für M3 MOBILE SL20 (nur für Geräte mit Rugged Boot SL20-BOOT-01) / Ladung über Pogo-Pins, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit , Halter mit Festanschluss (12/24V, 2A), passend für

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Die Montageplatte des Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit , aktive Ladehalterung für , mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713292 Aktiv Halterung für eine feste Installation - M3 Mobile SL20 M3 Mobile SL20 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713292 Aktiv Halterung für eine feste Installation - M3 Mobile SL20 M3 Mobile SL20
Mit Kugelgelenk. 3A Ladung. 12 + 24V. Mit Easy-switching system. Passt für Geräte mit Rugged Boot (SL20-BOOT-01).

• Brodit-Nr.:   713292
• Produkt:   Aktiv Halterung für eine feste Installation - M3 Mobile SL20
• Warengruppe:   Computer
• Passt für:   M3 Mobile SL20
• Artikel-Gewicht:   310 Gramm

---

Der Brodit Halter 713292 ist passend für:

Hersteller	Modell	Sonstige Infos
M3 Mobile	SL20	Mit Kugelgelenk. 3A Ladung. 12 + 24V. Mit Easy-switching system. Passt für Geräte mit Rugged Boot (SL20-BOOT-01).

Montageanleitung Brodit 713292

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

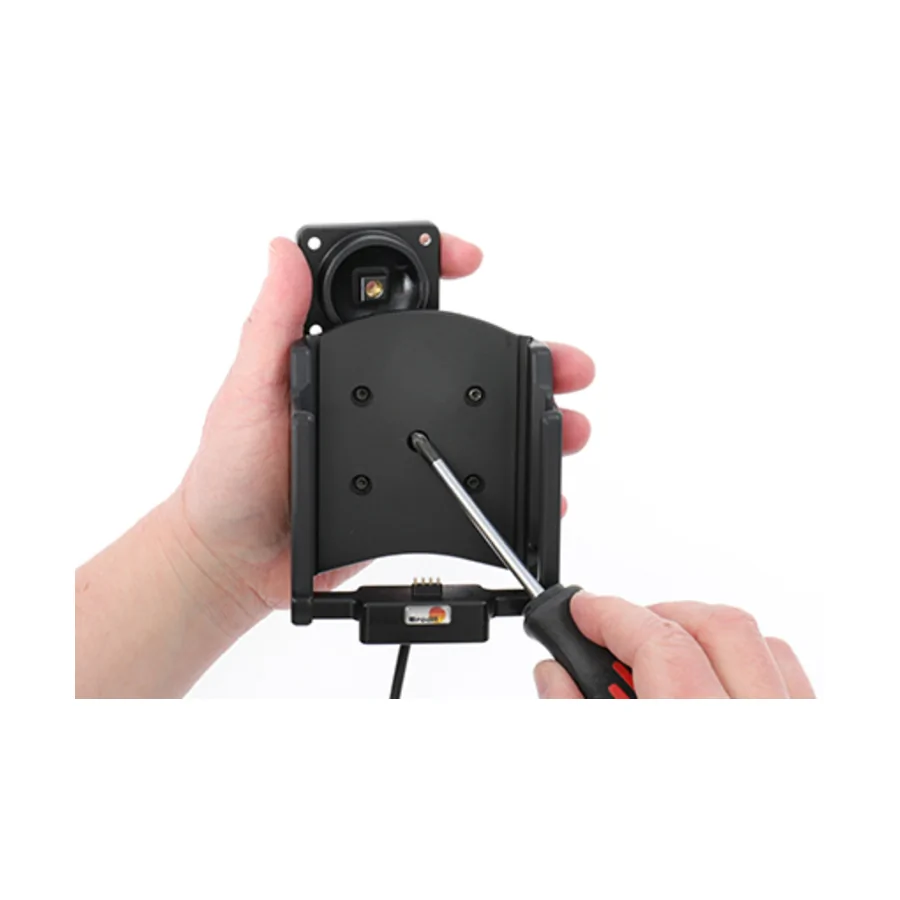

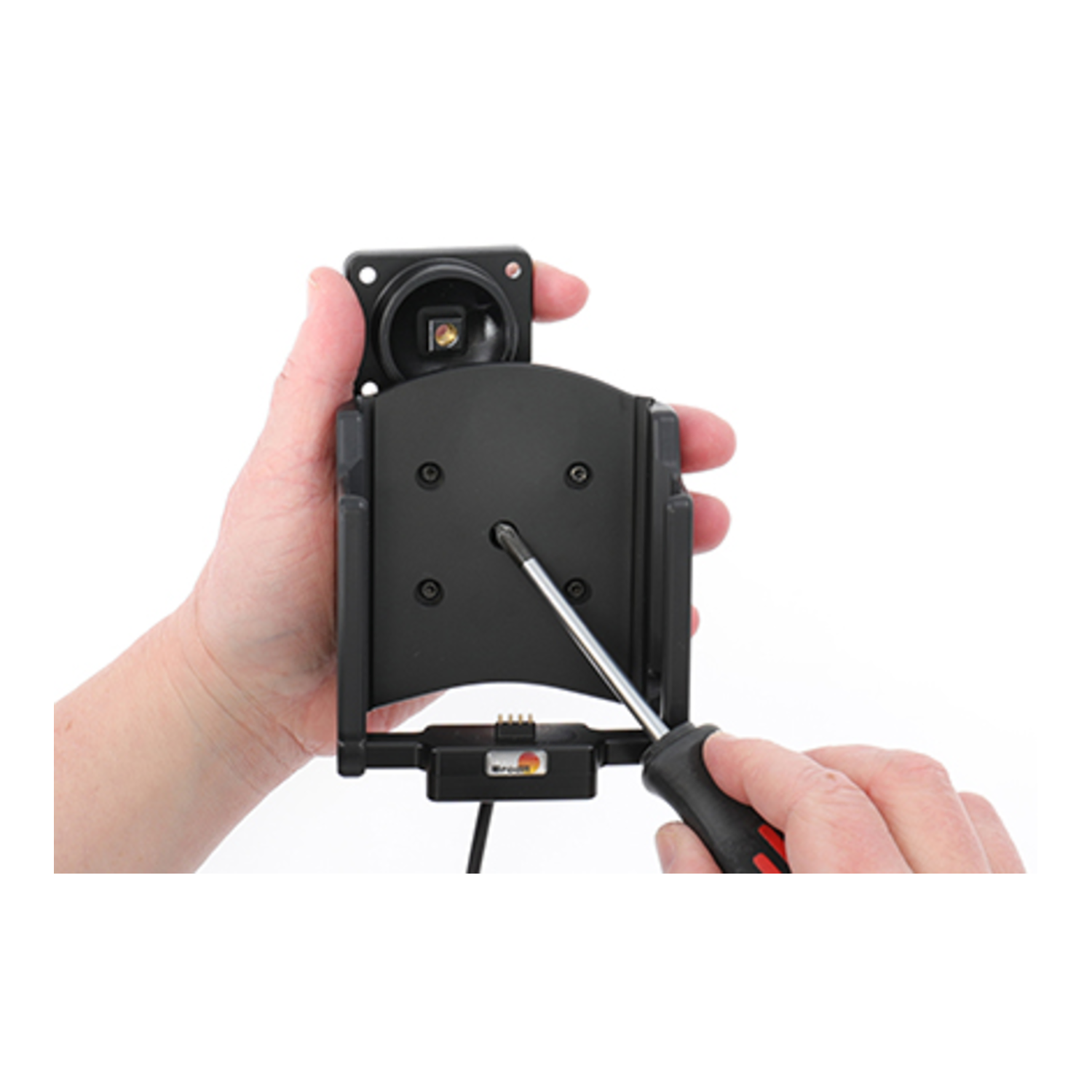

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

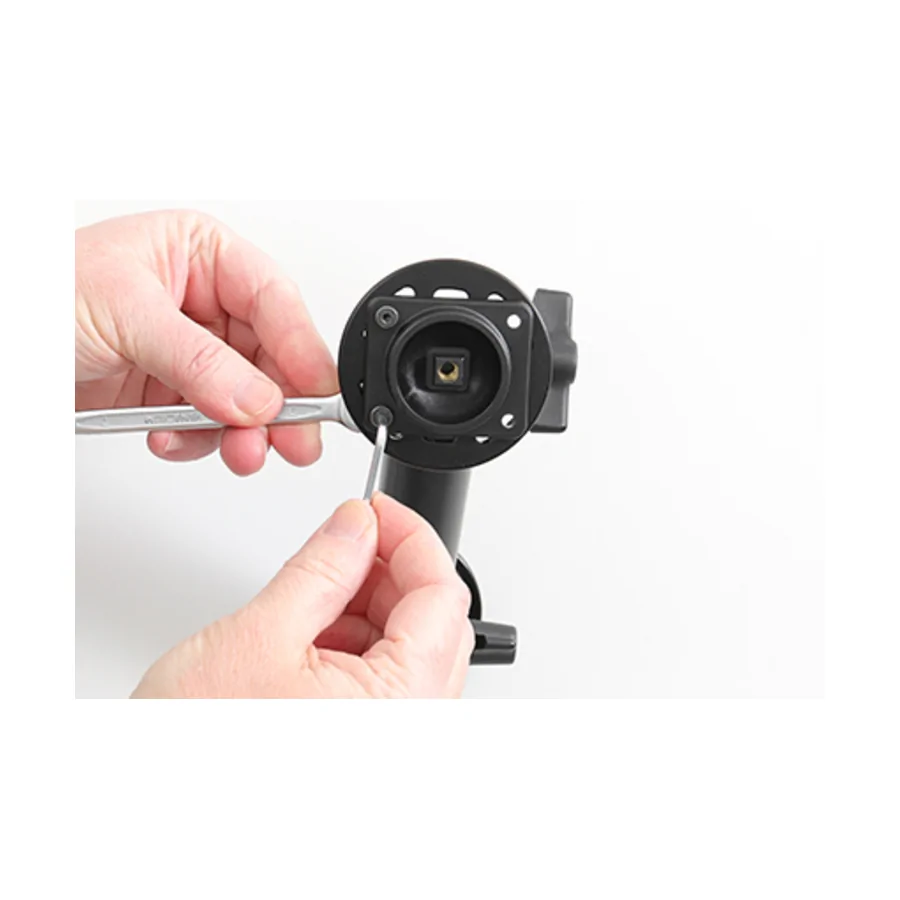

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht.

---

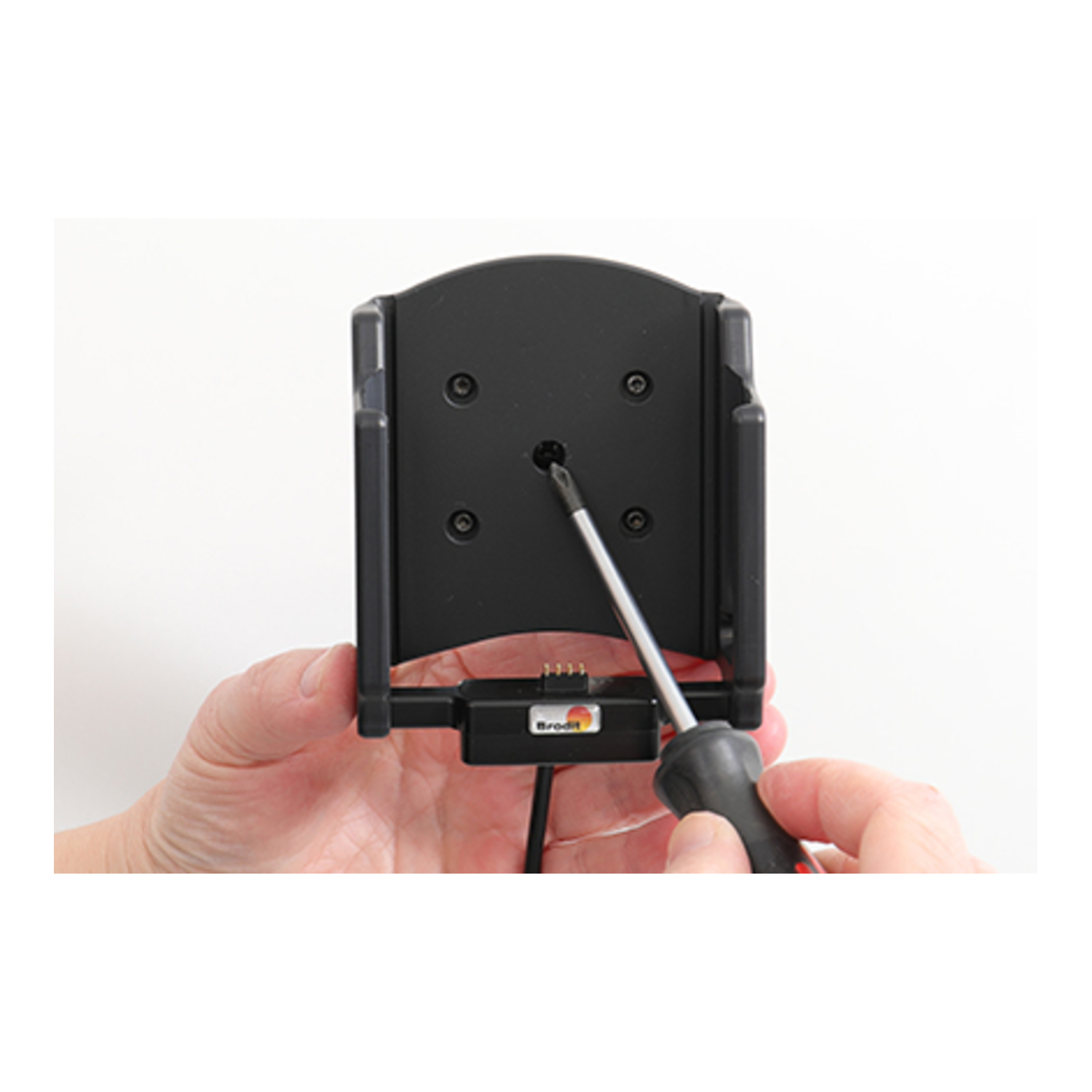

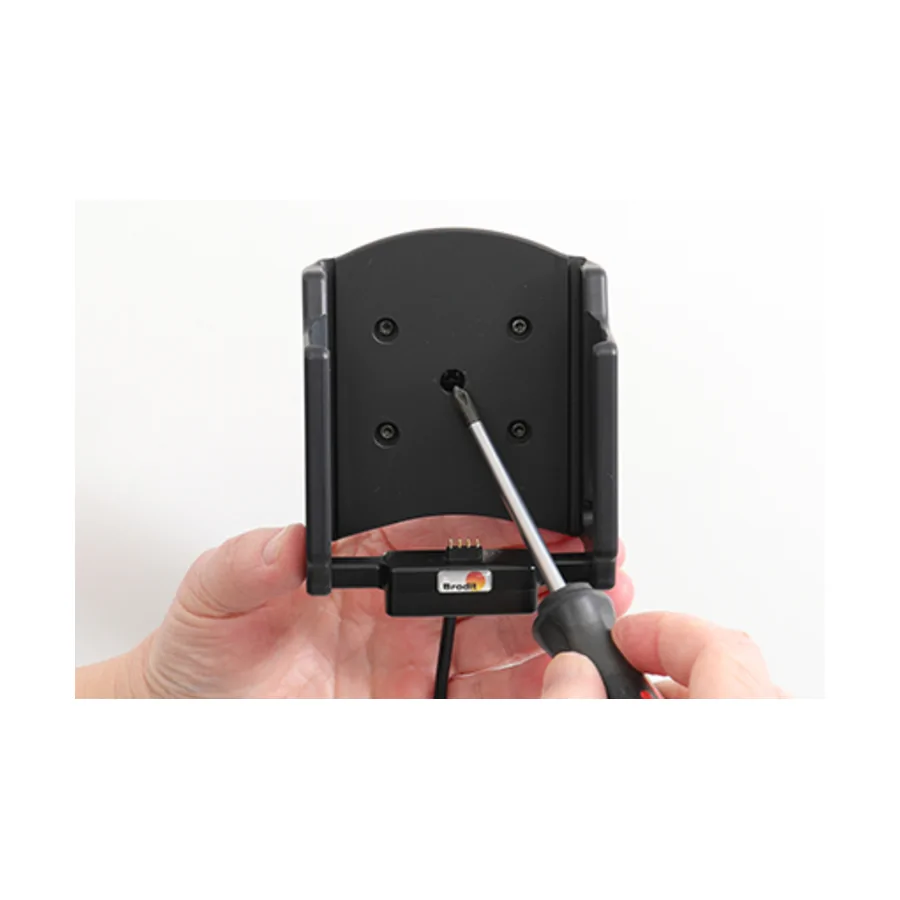

Schritt 3: Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen, so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

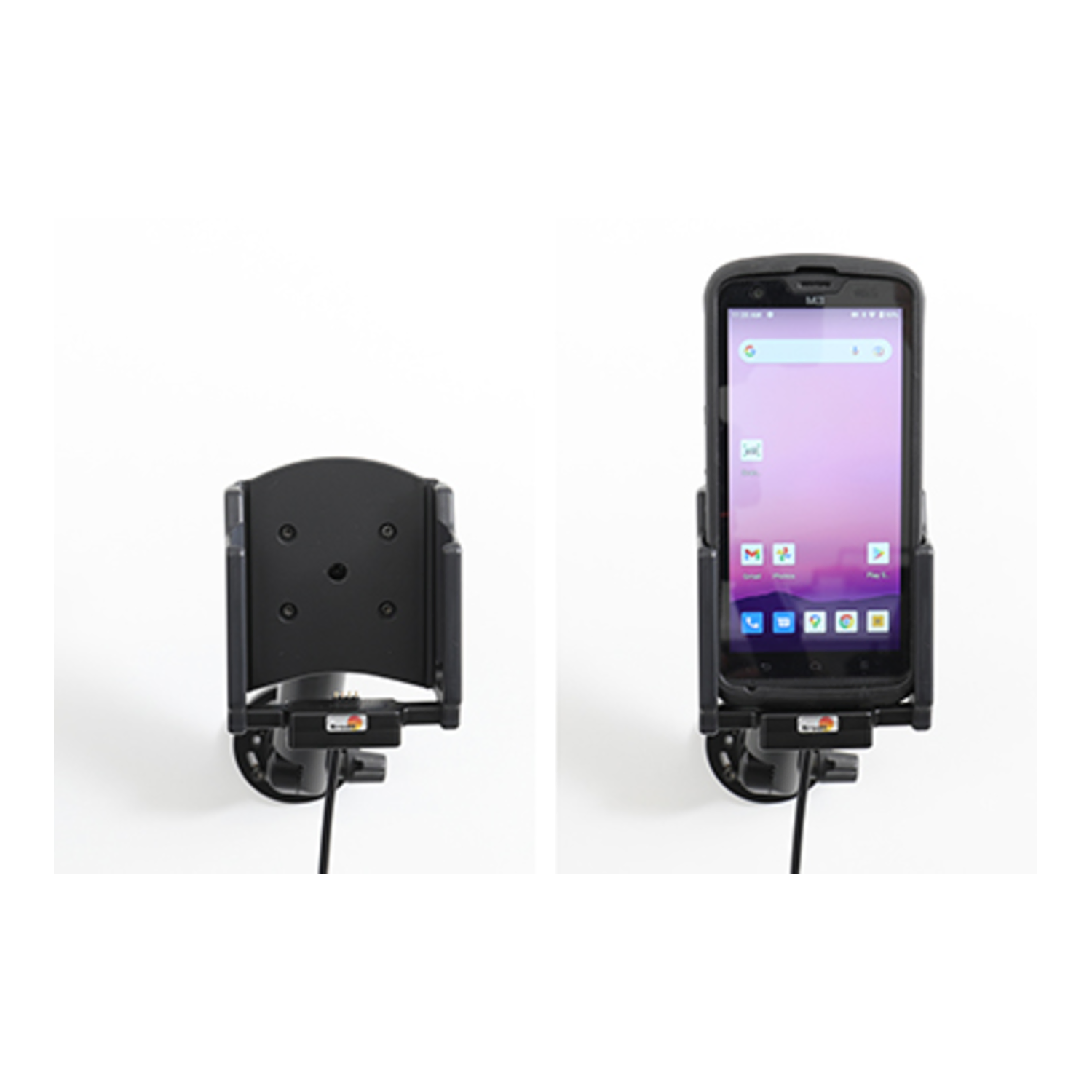

Die Halterung ist montiert.

---
