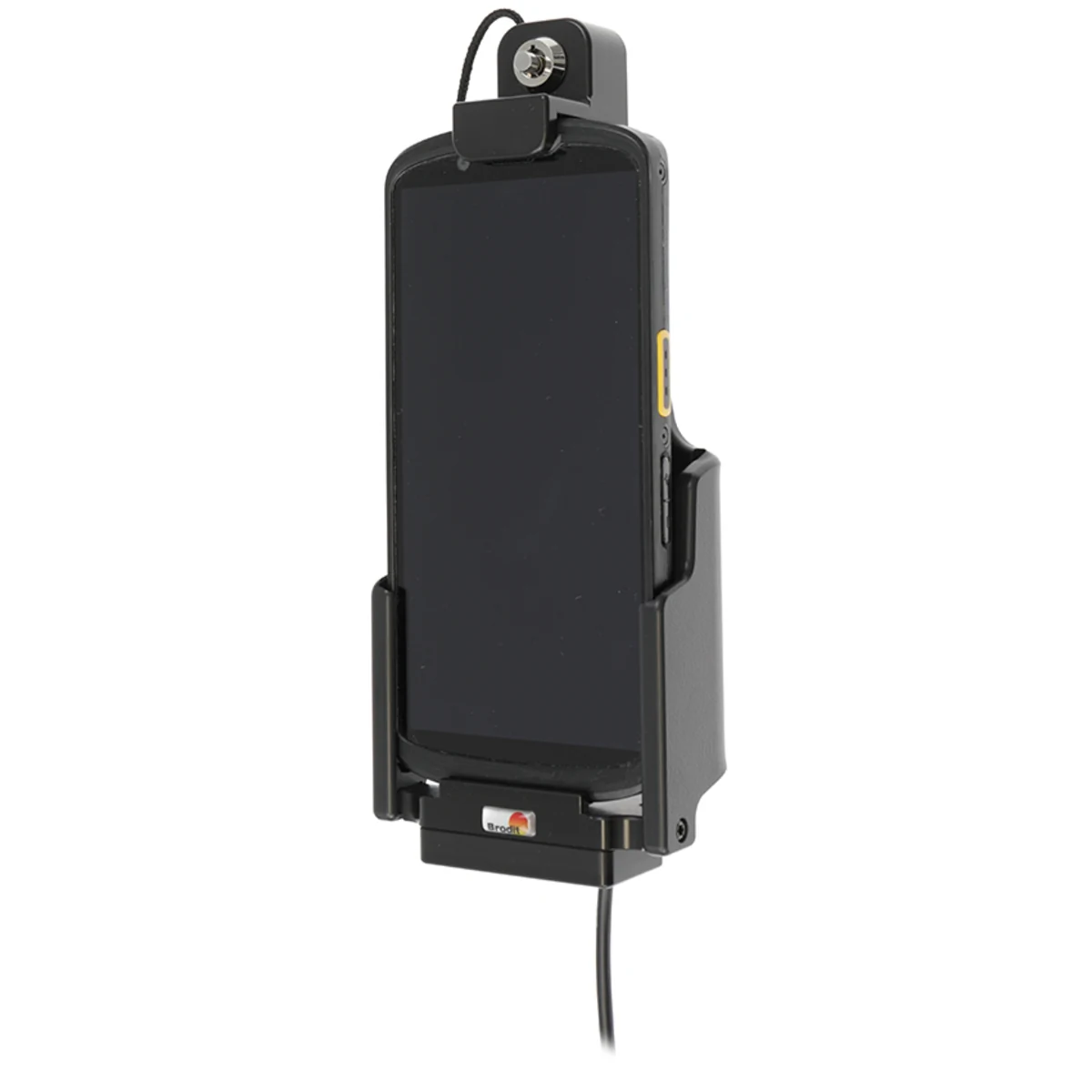

736307 | Brodit abschließbarer Halter Aktiv, mit Festanschluss, 12/24V, für ZEBRA TC58, nur für Geräte OHNE Zebra original Rugged Boot!, Ladung über Pogo-Pins, mit Molex Stecker für den festen Einbau im KFZ / LKW, inkl. 2 Schlüssel

Brodit , abschließbarer Halter mit Festanschluss (12/24V, 2A), passend für

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Die Montageplatte des Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr mit dem passenden Ladestrom
• Das wird mit einem Schloss gesichert

• Brodit ProClip oder Lederkonsole.

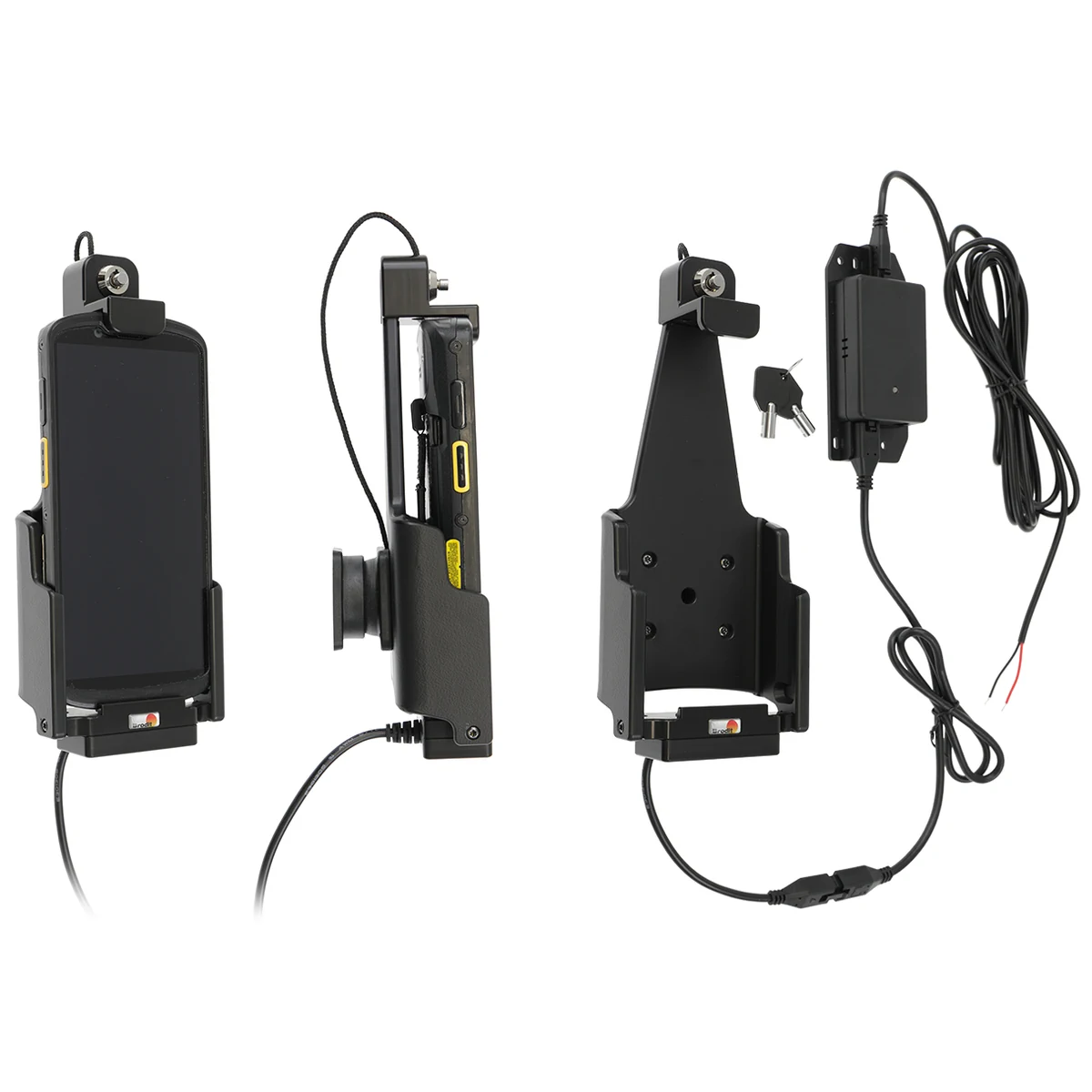

• Brodit , aktive Ladehalterung für , mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)
• 2x Schlüssel für die Sicherung des

Die Ladung des erfolgt über das Brodit Molex-Adapter-System:

Kabel: 1x Molex-Stecker - 4 PIN - frei belegbar
Kabel: 1x offene Enden - Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: mindestens 2A

Der Brodit Halter wird ohne ein eventuell abgebildetes oder sonstiges optinales Zubehör geliefert!

---

Brodit 736307 Halterung mit Schlüssel-Verschluss - Zebra TC58 Zebra TC58 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 736307 Halterung mit Schlüssel-Verschluss - Zebra TC58 Zebra TC58
Für die feste Installation. Mit Easy-Switching System. Ladung durch Pogo-Anschluss. Passend für Geräte ohne original Boot. 2,7A Ladung. 12 + 24V. 2 Schlüsseln.

• Brodit-Nr.:   736307
• Produkt:   Halterung mit Schlüssel-Verschluss - Zebra TC58
• Warengruppe:   Rugged Devices
• Passt für:   Zebra TC58
• Artikel-Gewicht:   410 Gramm

---

Konfigurator mit Zebra TC53 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 736307 ist passend für:

Hersteller	Modell	Sonstige Infos
Zebra	TC53	Für die feste Installation. Mit Easy-Switching System. Ladung durch Pogo-Anschluss. Passend für Geräte ohne original Boot. 2,7A Ladung. 12 + 24V. 2 Schlüsseln.   (1)
Zebra	TC58	Siehe (1)
Zebra	TC53e	Siehe (1)
Zebra	TC58e	Siehe (1)

Montageanleitung Brodit 736307

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

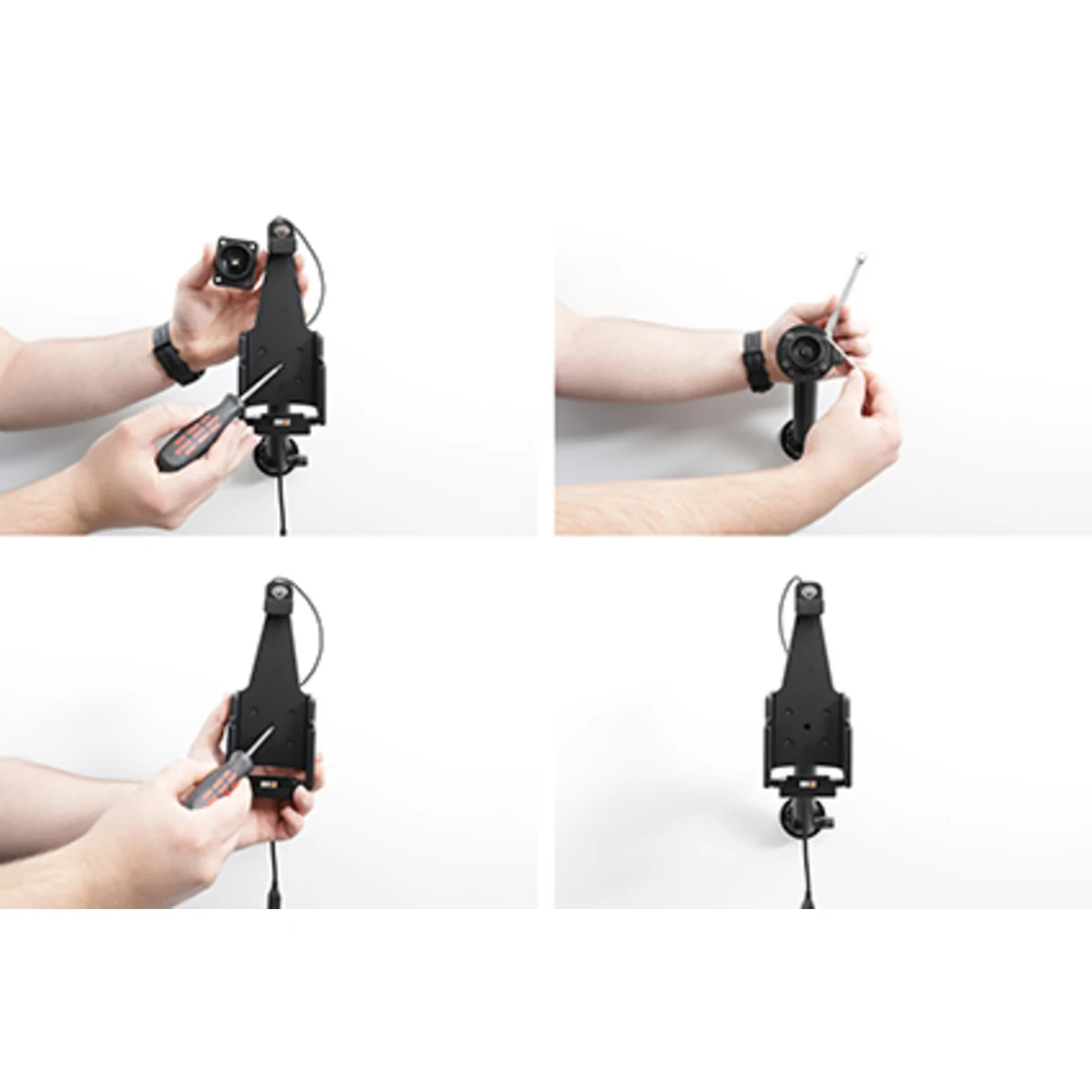

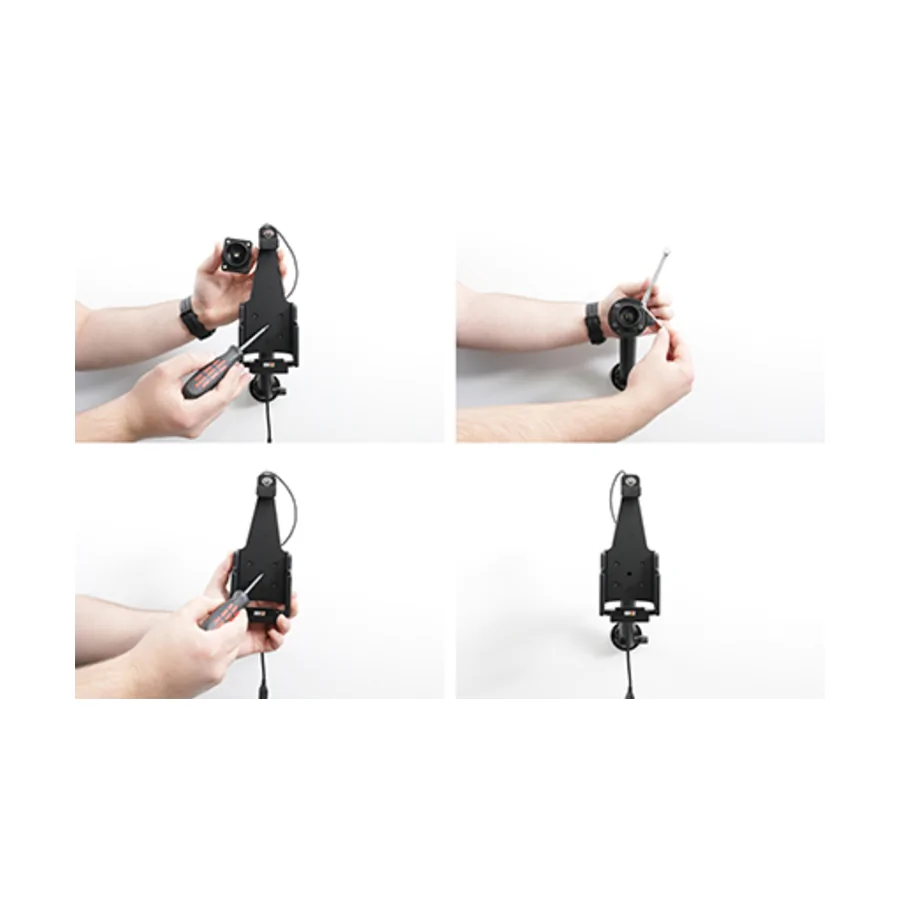

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen, so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

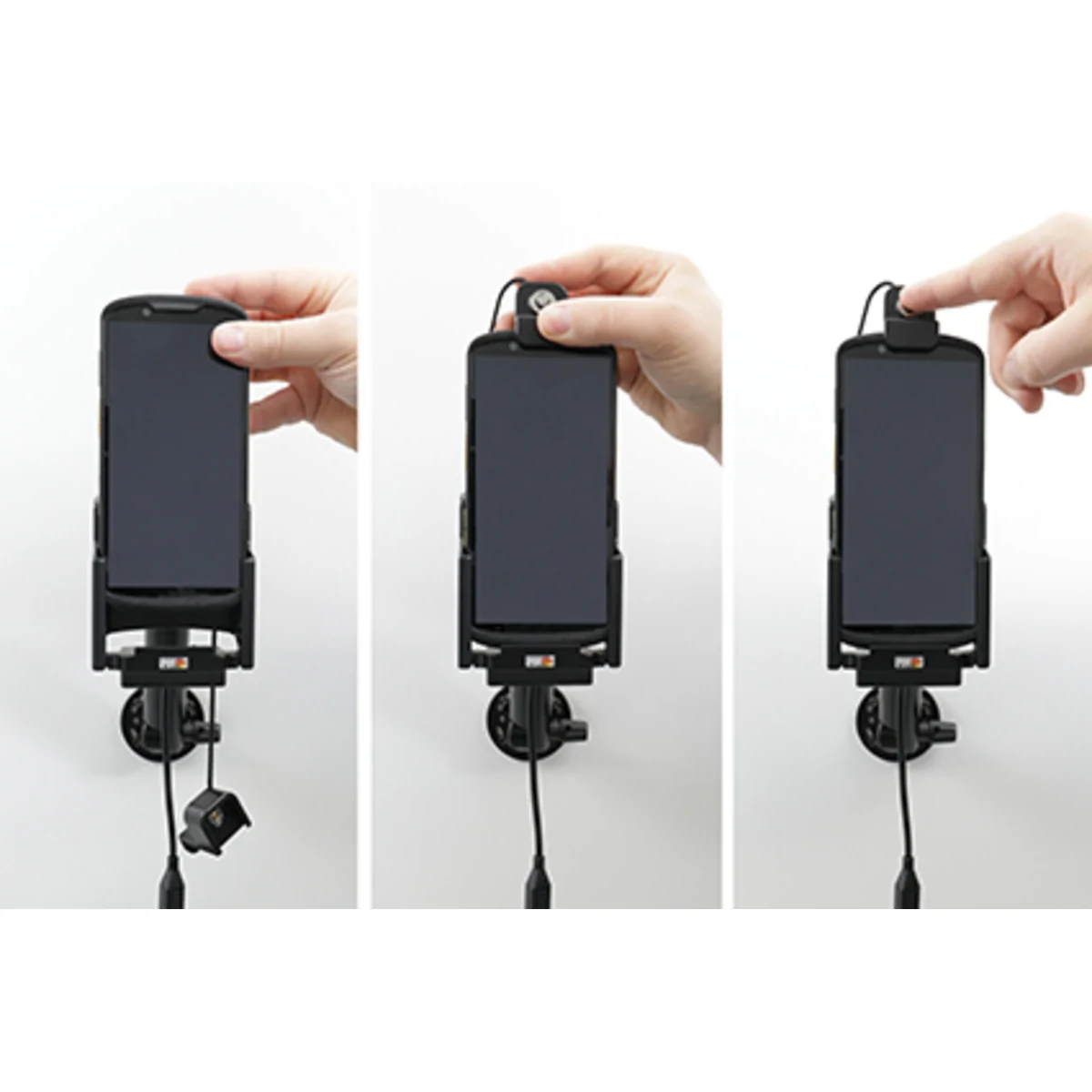

Schritt 2: Das Gerät in der Halterung zu platzieren: Das Gerät über der Halterung platzieren und gerade nach unten in die Halterung schieben. Das Schloss im Platz oben an der Halterung drücken. Die Taste drücken um zu sperren.

---

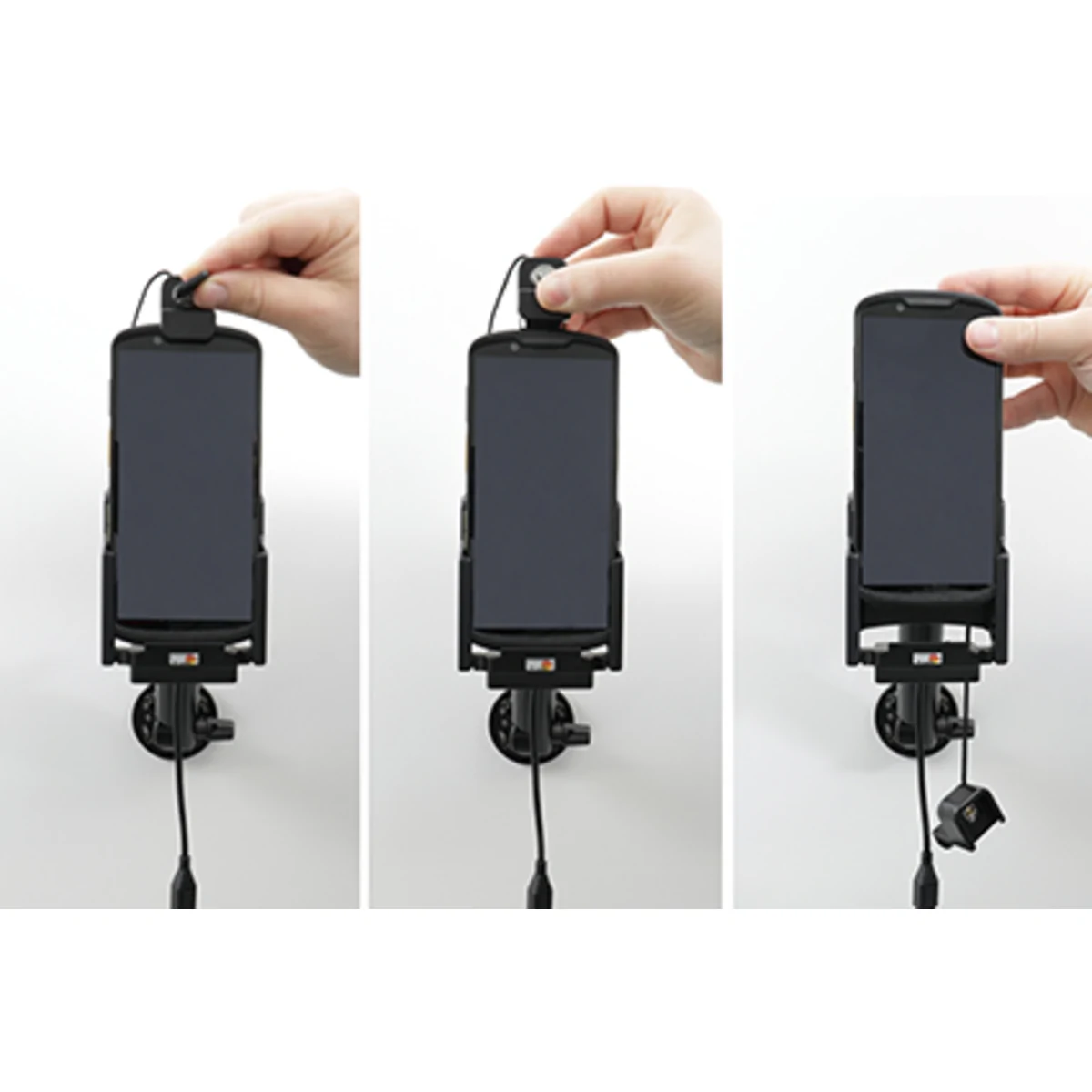

Schritt 3: Das Gerät von der Halterung zu entfernen: Das Schloss mit der Schlüssel öffnen. Das Schloss gerade nach oben drehen, so dass das Gerät frei ist. Das Gerät gerade nach oben raus von Halterung nehmen.

---

Die Halterung ist montiert.

---
