713279 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für HONEYWELL ScanPal EDA52, für Gerät mit oder ohne Handschlaufe, Ladung über Pogo-Pins, mit Molex Stecker für den festen Einbau im KFZ / LKW

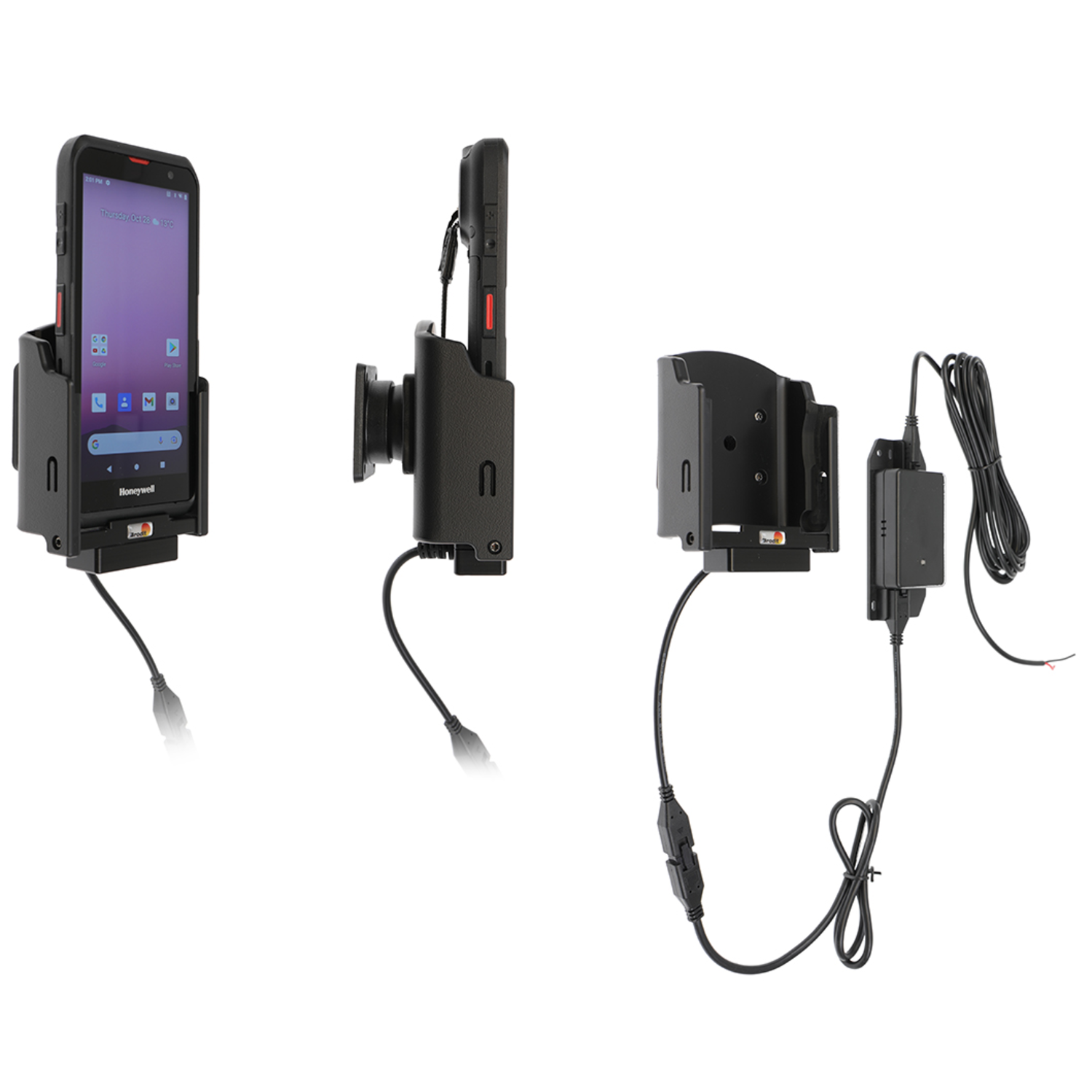

Brodit 713279, Halter mit Festanschluss (12/24V, 2A), passend für HONEYWELL ScanPal EDA52

• Die ScanPal EDA52 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr HONEYWELL ScanPal EDA52 konstruiert
• Die Montageplatte des ScanPal EDA52 Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des ScanPal EDA52
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr ScanPal EDA52 mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven HONEYWELL ScanPal EDA52 Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit 713279, aktive Ladehalterung für HONEYWELL ScanPal EDA52, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

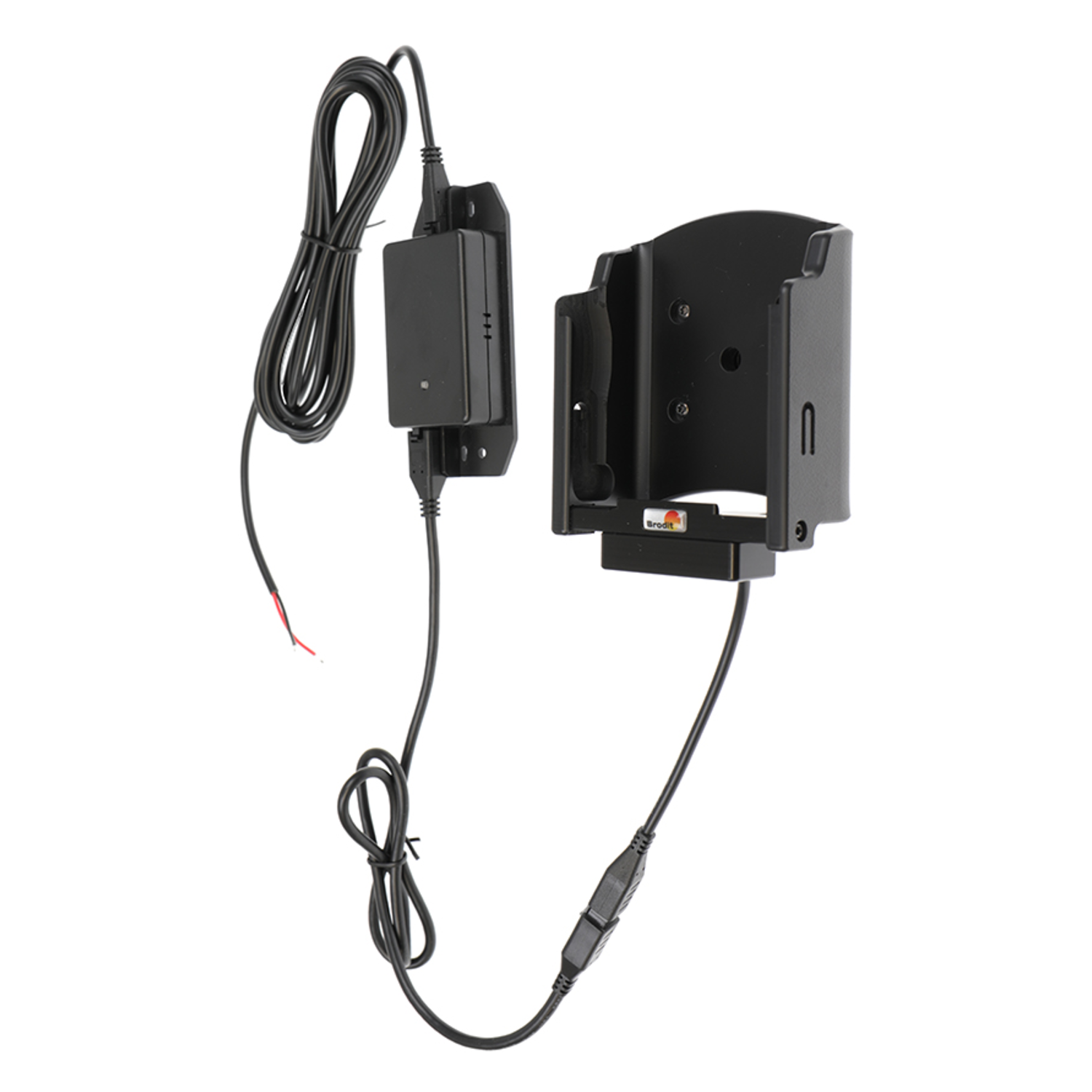

Die Ladung des ScanPal EDA52 erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713279 Aktiv Halterung für eine feste Installation Honeywell EDA52 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713279 Aktiv Halterung für eine feste Installation Honeywell EDA52
Mit Kugelgelenk. 2A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss, Nur für 2-Pin-Version. Passend für Geräte mit oder ohne Handschlaufe.

• Brodit-Nr.:   713279
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Rugged Devices
• Passt für:   Honeywell EDA52
• Passende Länder:   Australien, UK / United Kingdom, USA, Deutschland / Österreich / Europa
• Länge / Höhe:   105 mm
• Breite:   81 mm
• Tiefe:   66 mm
• Volumen:   561 cm³
• Artikel-Gewicht:   297 Gramm

---

Konfigurator mit Honeywell EDA57 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 713279 ist passend für:

Hersteller	Modell	Sonstige Infos
Honeywell	EDA57	Mit Kugelgelenk. 2A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss, Nur für 2-Pin-Version. Passend für Geräte mit oder ohne Handschlaufe. (1)
Honeywell	EDA52	Siehe (1)

Montageanleitung Brodit 713279

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

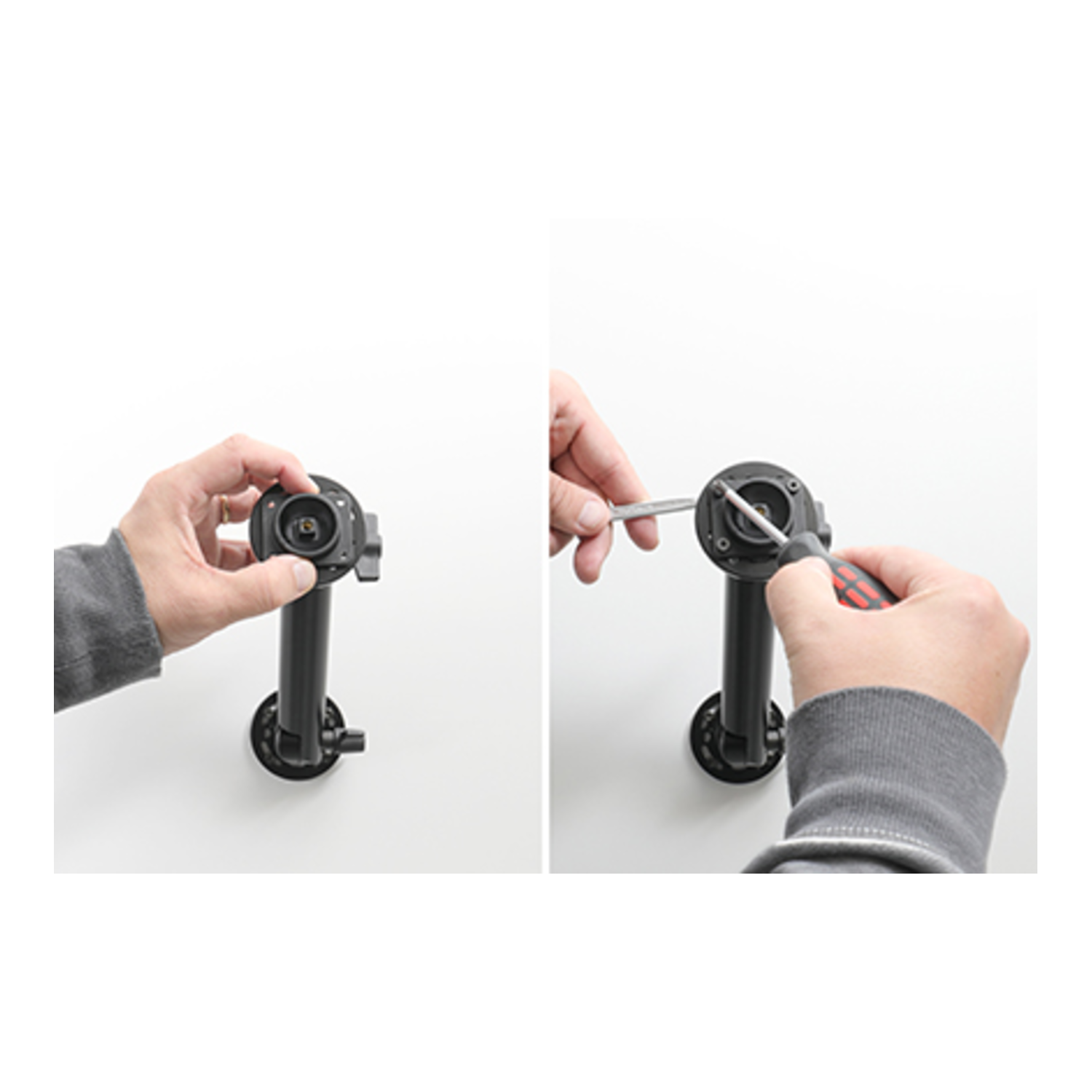

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben.

---

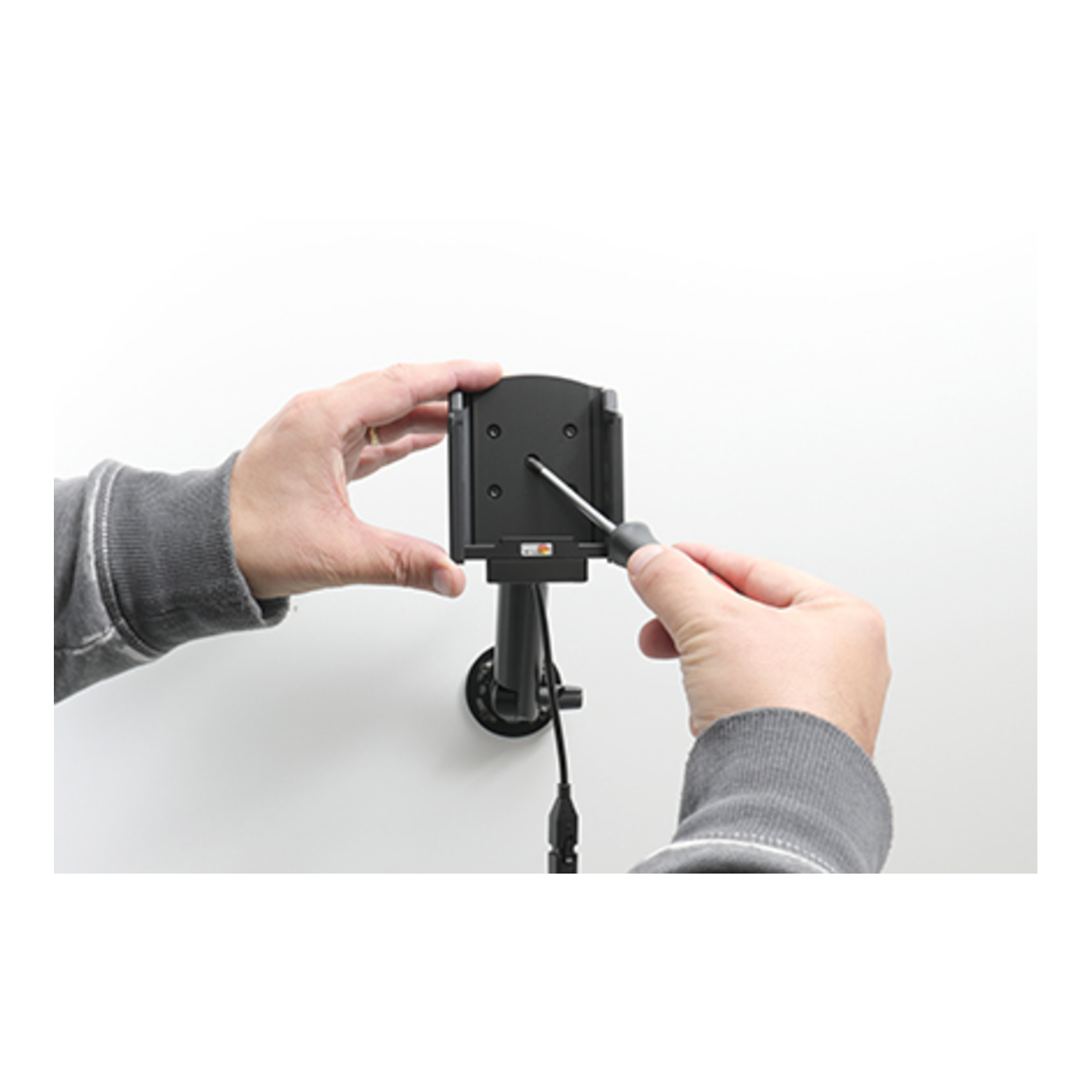

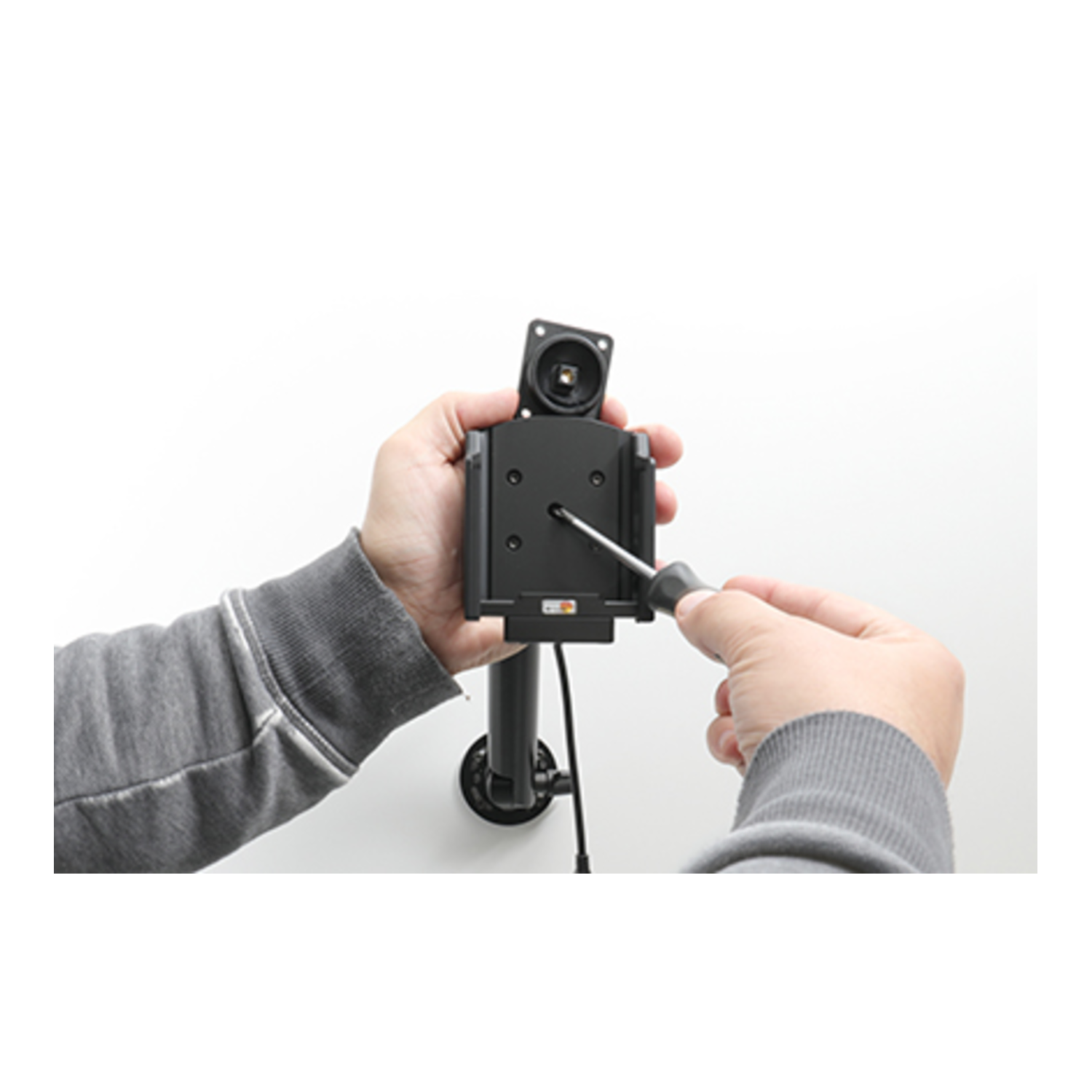

Schritt 3: Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen, so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

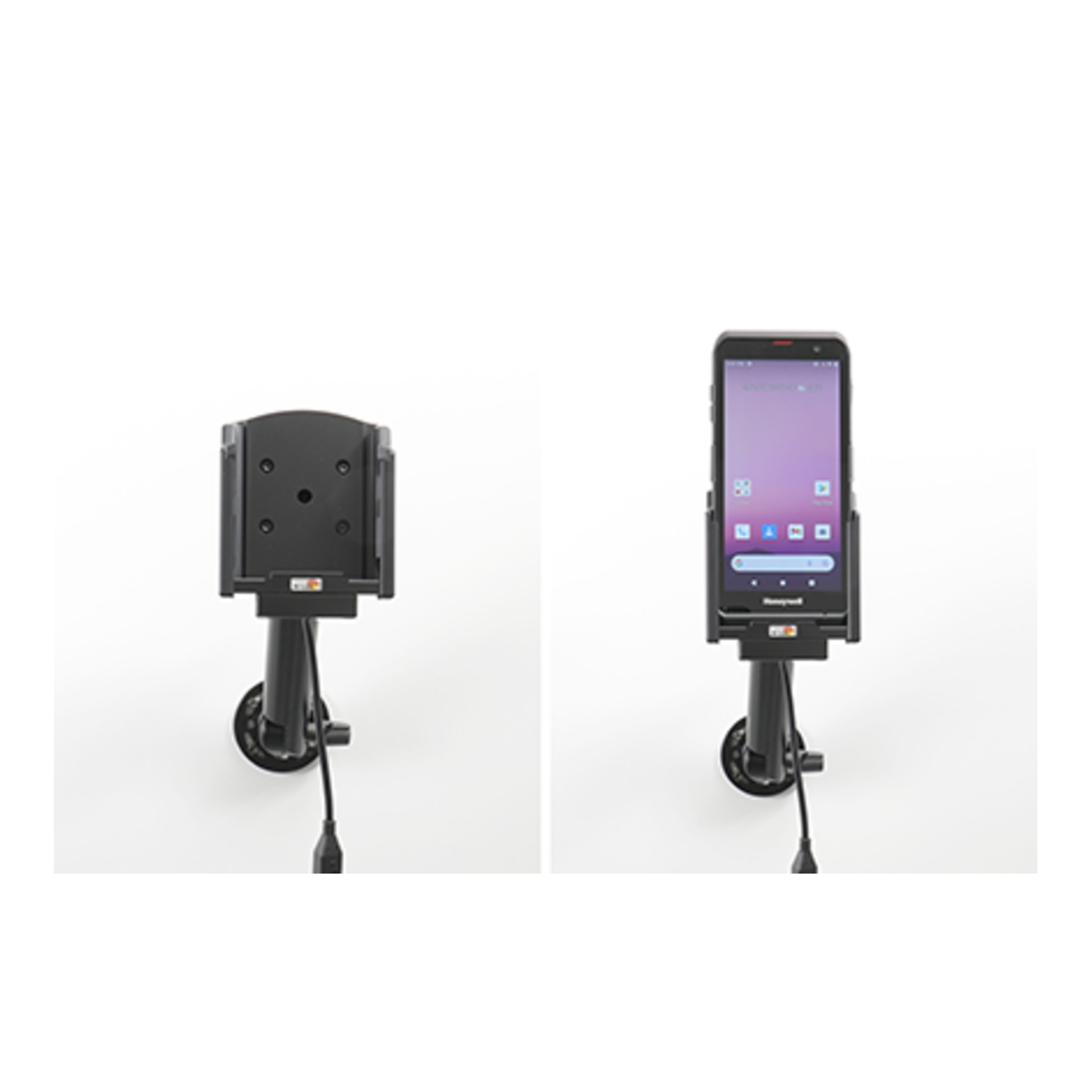

Die Halterung ist montiert.

---
