747168 | Brodit Halter mit Verriegelung, Aktiv, mit Festanschluss, 12/24V, für APPLE iPad (2021), mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 747168, mit Verriegelung und Festanschluss (12/24V, 2A), passend für APPLE iPad (2021)

• Die iPad (2021) Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr APPLE iPad (2021) konstruiert
• Die Montageplatte des iPad (2021) Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des iPad (2021)
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr iPad (2021) mit dem passenden Ladestrom
• Das APPLE iPad (2021) wird mit einem Riegel (Federbolzen) gesichert

• Brodit ProClip oder Lederkonsole.

• Brodit 747168, aktive Ladehalterung mit Verriegelung für APPLE iPad (2021), mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des iPad (2021) erfolgt über das Brodit Molex-Adapter-System:

Kabel: 1x Molex-Stecker - 4 PIN - frei belegbar
Kabel: 1x offene Enden - Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

Lieferung ohne eventuell abgebildetes APPLE iPad (2021)

---

Brodit 747168 Halterung mit Feder-Verschluss Apple iPad 10.2 7th Gen (A2197, A2198, A2200) | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 747168 Halterung mit Feder-Verschluss Apple iPad 10.2 7th Gen (A2197, A2198, A2200)
Aktiv Halterung für die feste Installation. Mit Kugelgelenk. Feder Bolzen Verriegelung.

• Brodit-Nr.:   747168
• Produkt:   Halterung mit Feder-Verschluss
• Warengruppe:   Tablet
• Passt für:   Apple iPad 10.2 7th Gen (A2197, A2198, A2200)
• Passende Länder:   UK / United Kingdom, USA, Deutschland / Österreich / Europa, Australien
• Länge / Höhe:   195 mm
• Breite:   289 mm
• Tiefe:   44 mm
• Volumen:   2480 cm³
• Artikel-Gewicht:   523 Gramm

---

Konfigurator mit Apple iPad 10.2 9th Gen (A2602, A2603, A2604, A2605) Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 747168 ist passend für:

Hersteller	Modell	Sonstige Infos
Apple	iPad 10.2 9th Gen (A2602, A2603, A2604, A2605)	Aktiv Halterung für die feste Installation. Mit Kugelgelenk. Feder Bolzen Verriegelung. (1)
Apple	iPad 10.2 8th Gen (A2428, A2429, A2430, A2270)	Siehe (1)
Apple	iPad 10.2 7th Gen (A2197, A2198, A2200)	Siehe (1)

Montageanleitung Brodit 747168

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

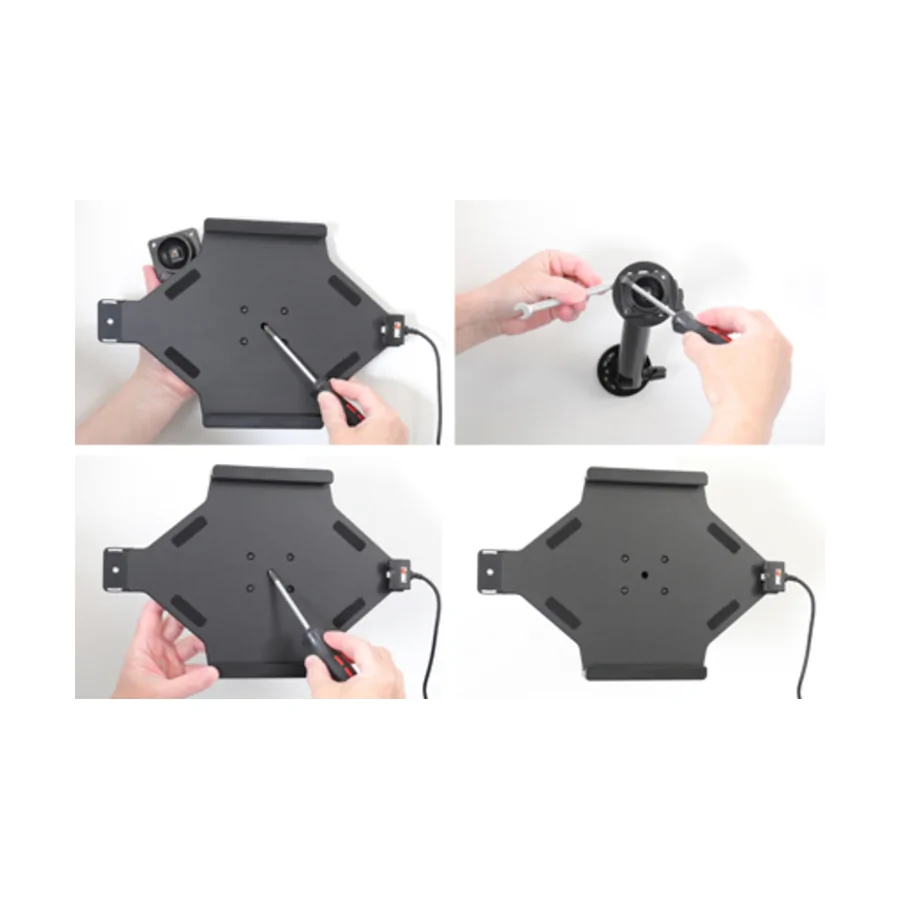

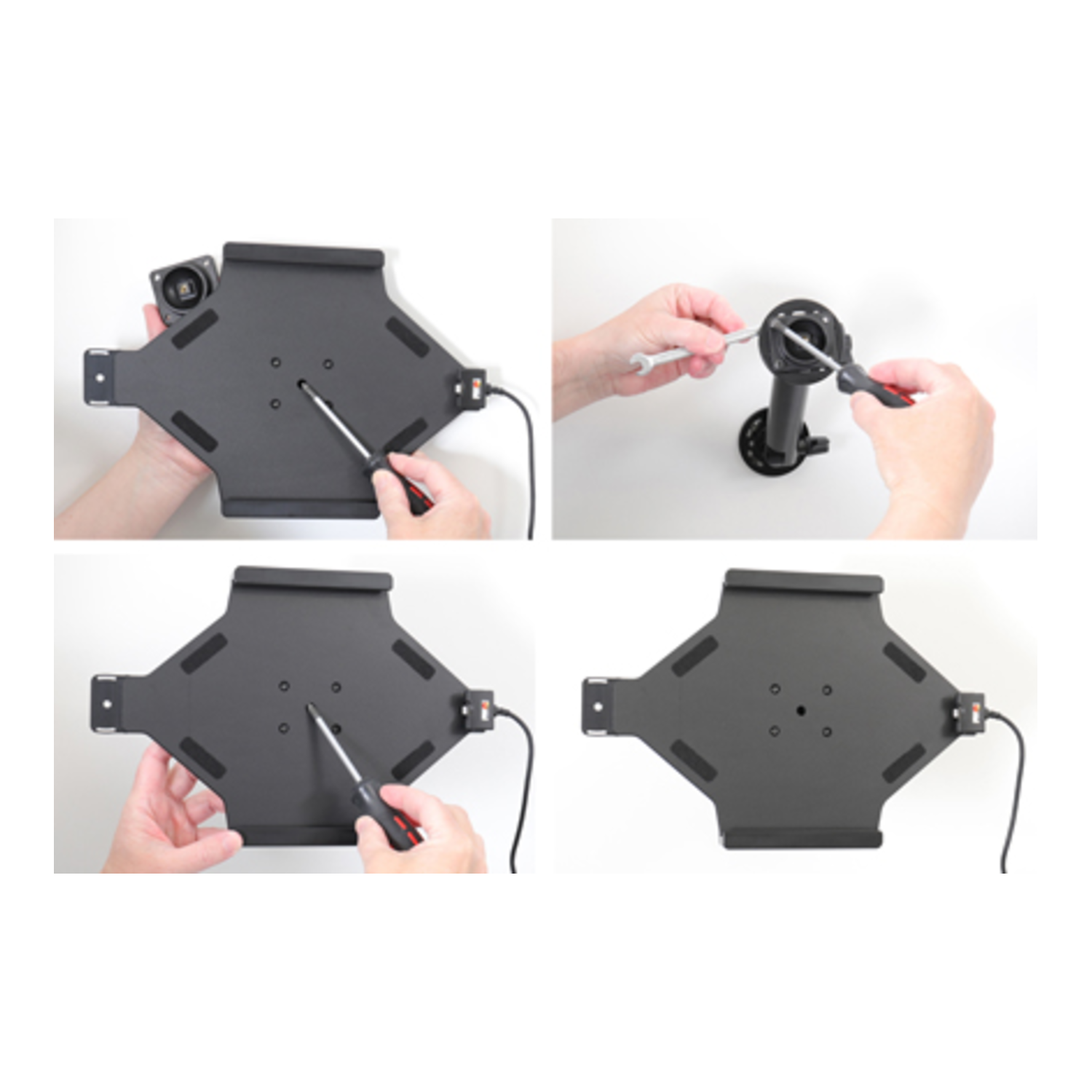

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Halterung and dem Befestigungsstück festschrauben so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

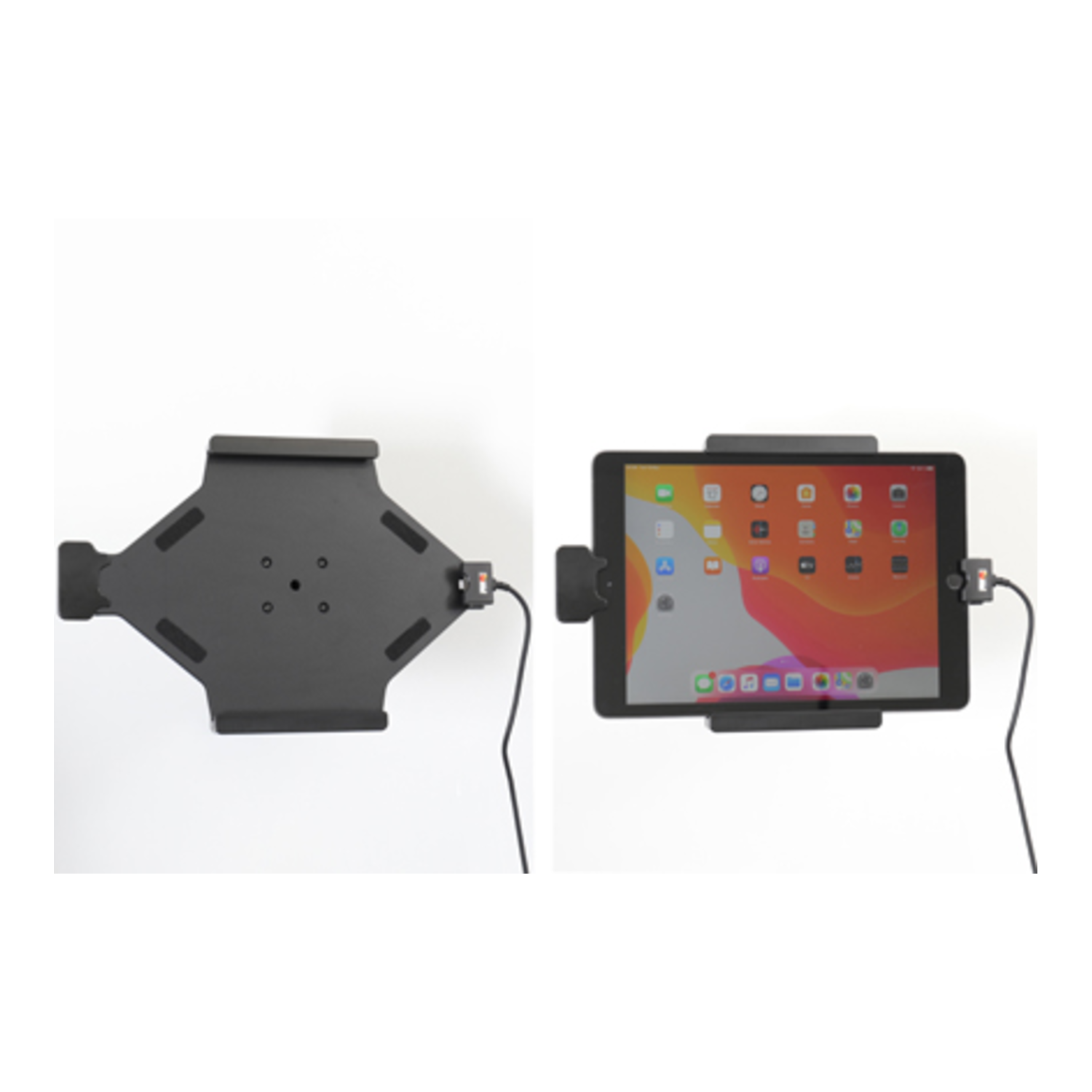

Schritt 2: Das Gerät vorsichtig seitwärts in der Halterung schieben. Das Verschluss seitwärts an das linke Ende der Halterung schieben.

---

Schritt 3: Das Verschluss seitwärts weg von der Halterung schieben um es zum entfernen. Das Gerät seitwärts weg von der Halterung schieben.

---

Die Halterung ist montiert. Die Halterung in die gewünschte Position justieren um zwischen Portrait und Landscape Mode zum wechseln.

---
