727474 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für POINT MOBILE TR54, VESA 75, Ladebox mit 60W, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit , Halter mit Festanschluss (12/24V, 2A), passend für

Die fest montierte Halter-Lösung von Brodit für die Ladung Ihres im Auto oder LKW. Ihr lässt sich ganz einfach mit einer Hand in den Brodit Halter einschieben und auch wieder entnehmen. Durch das einstellbare Kugelgelenk ist das Display Ihres immer optimal ablesbar. Wer sein unterwegs als Navigationsgerät oder zum Telefonieren nutzt, möchte es sicher untergebracht und ständig mit Strom versorgt wissen. Genau dafür ist dieser Halter gedacht: Er hält Ihr passgenau an einem festen Platz im Fahrzeug und lädt es über den fest angeschlossenen Stromanschluss. Lose Kabel und das Suchen nach einem Ablageplatz entfallen.

Alle Vorteile auf einen Blick

• Die Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruiert
• Einschieben und Entnehmen des mit nur einer Hand
• Die Montageplatte des Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr mit dem passenden Ladestrom
• Einsetzbar im Auto und im LKW, Ladestrom: 2A

Hinweise zu Montage und Nutzung

• Sie können den Halter wahlweise auf einem Brodit ProClip oder direkt am Armaturenbrett befestigen. Mit den mitgelieferten 4 Schrauben wird die Montageplatte (ca. 50 x 42 mm Montagefläche) befestigt.
• Über das einstellbare Kugelgelenk richten Sie den Halter so aus, dass das Display Ihres gut ablesbar ist.
• Der Stromanschluss erfolgt über das beiliegende Anschlusskabel mit Molex-Adapter. Das Kabel hat offene Enden: rot für 12/24 Volt, schwarz für Masse. Wenn Sie sich bei der Verkabelung nicht sicher sind, lassen Sie den Anschluss am besten von einer Fachwerkstatt vornehmen.

Empfohlenes Zubehör zur Befestigung des aktiven Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Wie montiere ich den Brodit Halter in meinem Fahrzeug?

Eine direkte Befestigung im Fahrzeug ist grundsätzlich möglich, erfordert jedoch gegebenenfalls Bohrungen am Fahrzeug. Daher empfehlen wir einen passenden Brodit ProClip, der speziell für Ihr Fahrzeug entwickelt wurde. Der ProClip lässt sich ohne Bohren oder Kleben sicher und passgenau montieren und anschließend wird die Halterung einfach am ProClip befestigt.

Lieferumfang:

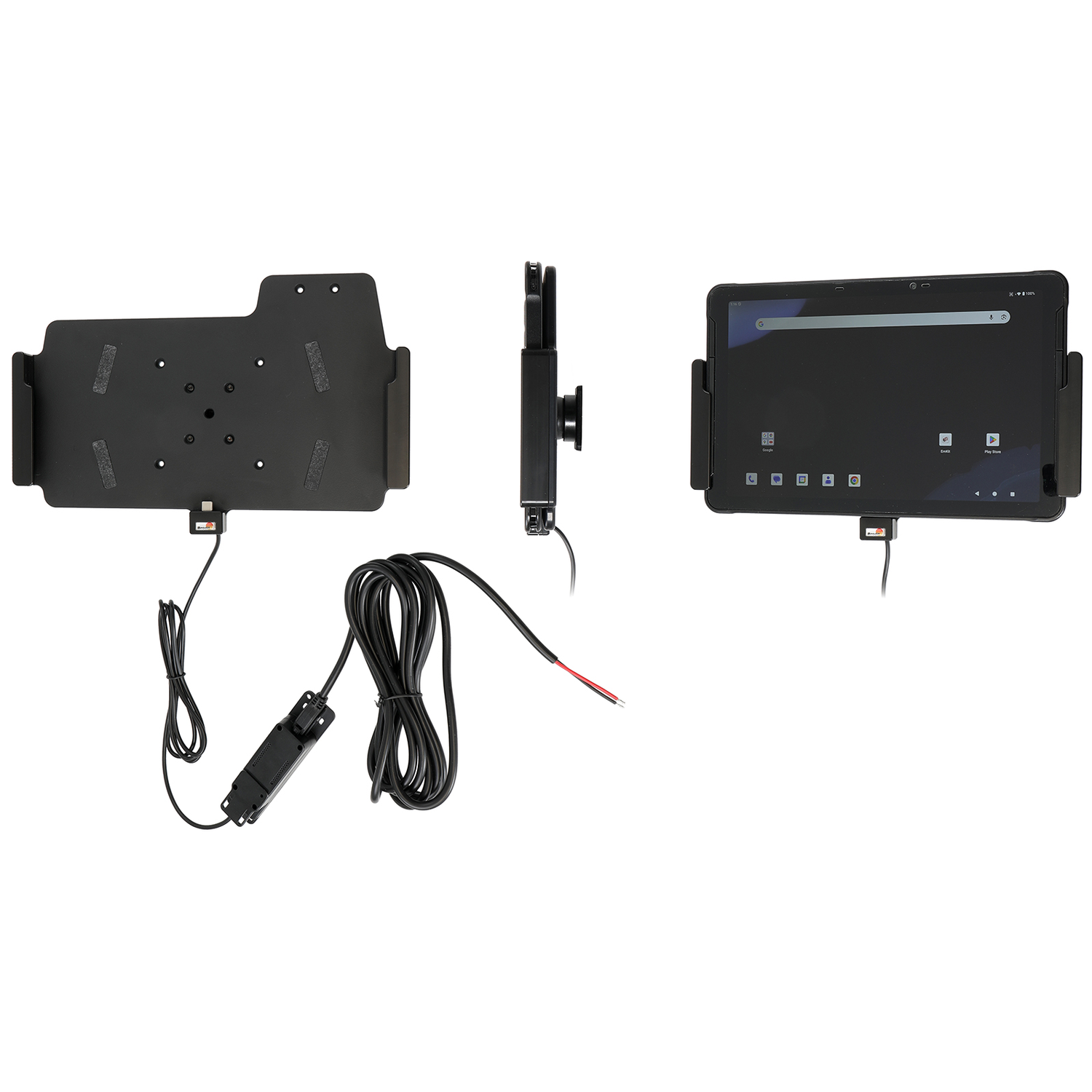

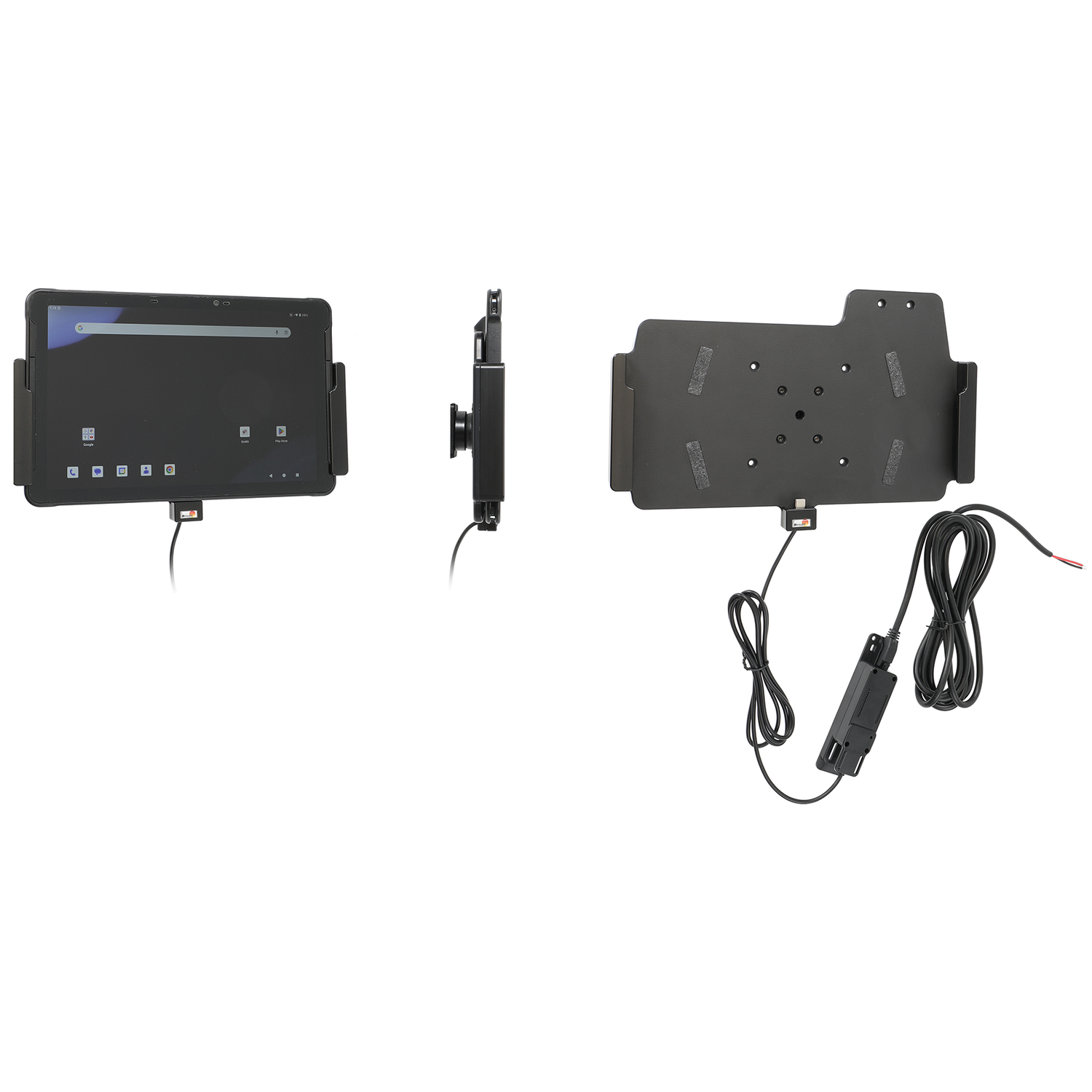

1x Brodit , aktive Ladehalterung für , mit Festanschluss und Kugelgelenk
1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 727474 passt nur für das POINT MOBILE TR54 OHNE HÜLLE ✔

Der Brodit-Artikel 727474 ist zu 100% passgenau für Ihr POINT MOBILE TR54 konstruiert worden! Deshalb passt das POINT MOBILE TR54 nur ohne Tasche oder Hülle in diesen Halter!

---

Brodit 727474 Aktiv Halterung für eine feste Installation Point Mobile TR54 – Hersteller Infos, technische Daten und wichtige Hinweise

---

Brodit 727474 Aktiv Halterung für eine feste Installation Point Mobile TR54
Ladebox 60W. 2 USB Anschlussen USB-A Und USB-C, 30W + port. Mit Kugelgelenk. Mit Vesa 75.

• Brodit-Nr.:  727474
• Produkt:  Aktiv Halterung für eine feste Installation
• Warengruppe:  Tablet
• Hergestellt für:  Point Mobile TR54
• Passende Länder:  Deutschland / Österreich / Europa, USA, Australien, UK / United Kingdom
• Länge / Höhe:  173 mm
• Breite:  293 mm
• Tiefe:  48 mm
• Volumen:  2433 cm³
• Artikel-Gewicht:  595 Gramm

---

Der Brodit Halter 727474 ist passend für:

Hersteller	Modell	Sonstige Infos
Point Mobile	TR54	Ladebox 60W. 2 USB Anschlussen USB-A Und USB-C, 30W + port. Mit Kugelgelenk. Mit Vesa 75.

Montageanleitung für Point Mobile Brodit Halterung 727474 anzeigen

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

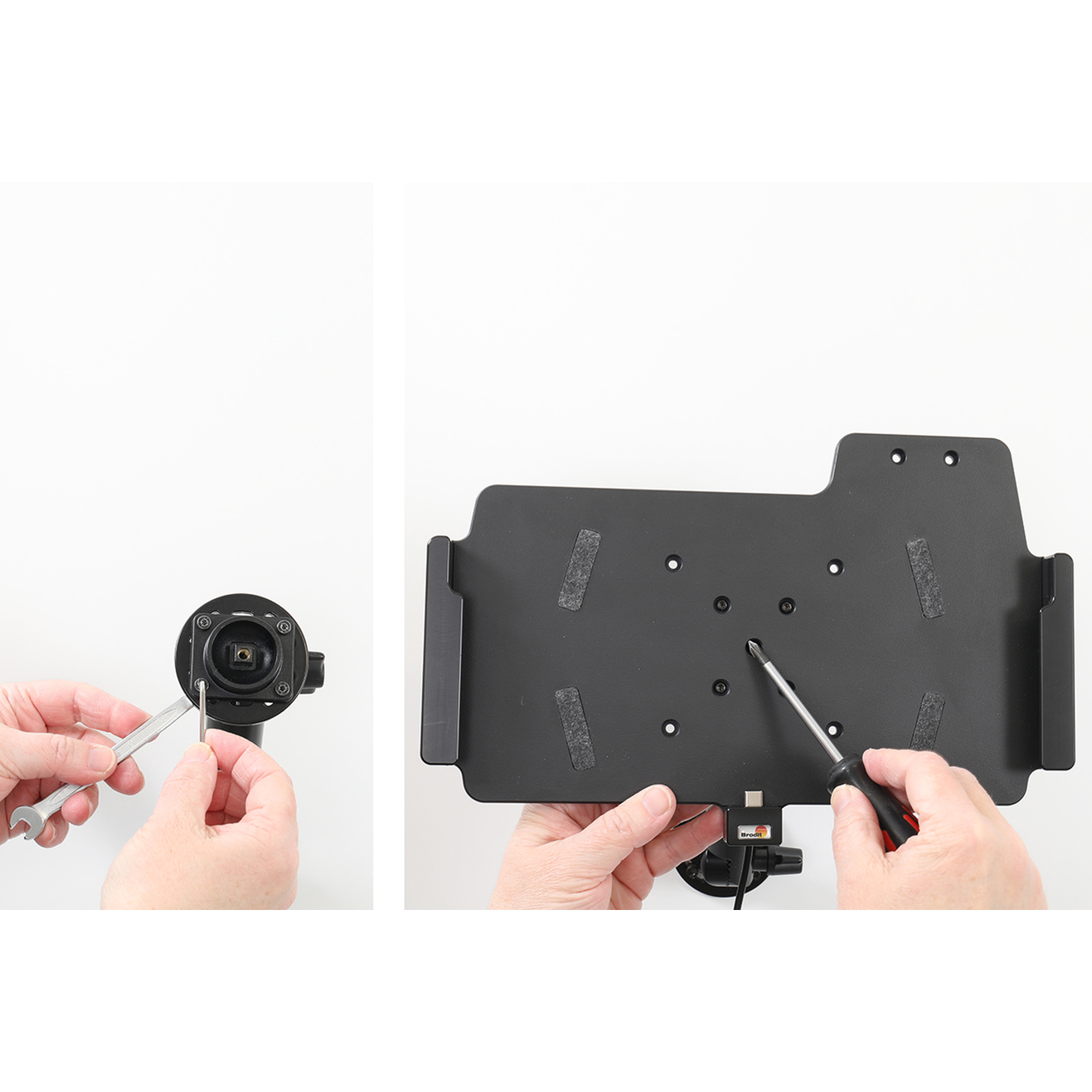

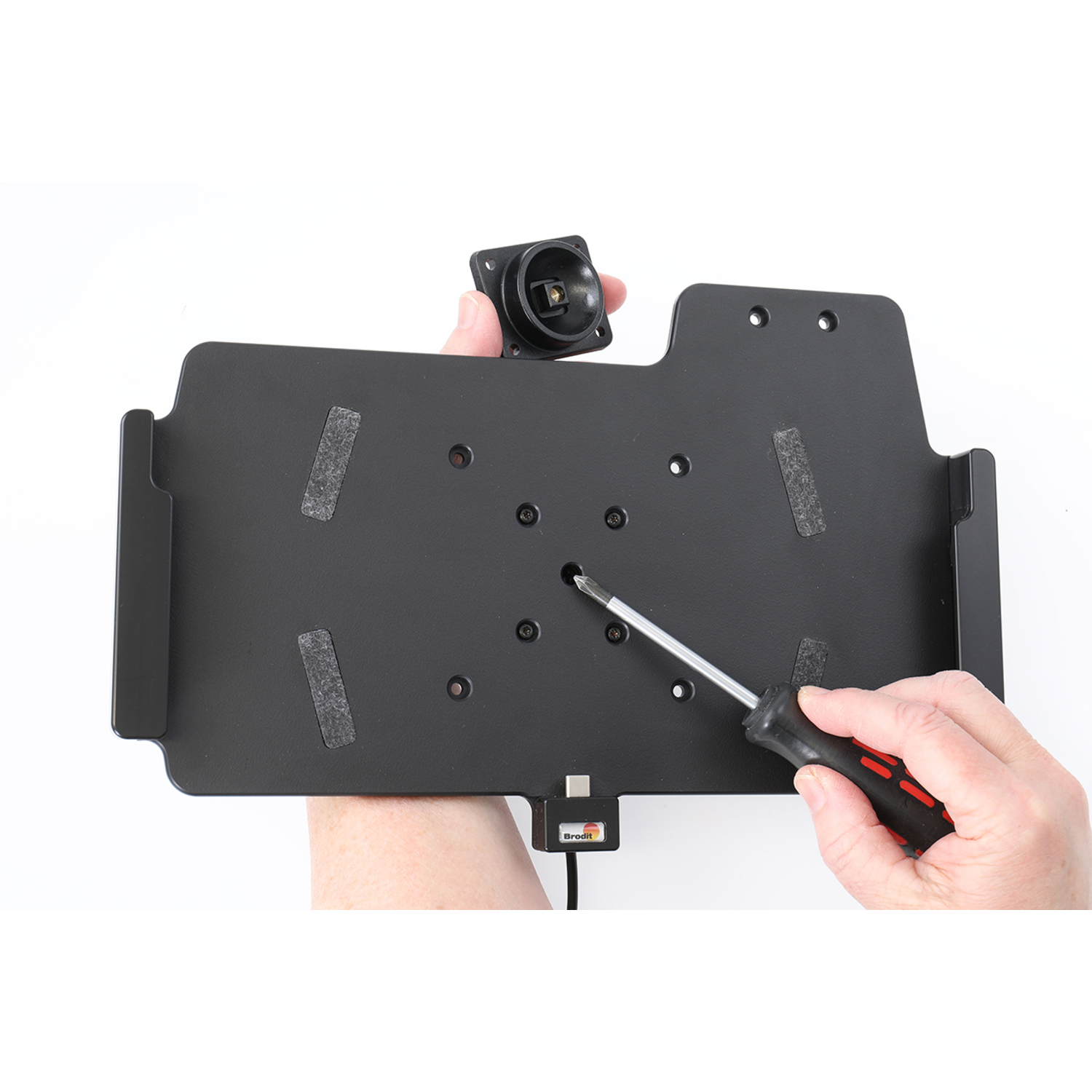

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

Schritt 2: Das Gerät seitwärts in der Halterung schieben, so dass der Anschluss anschliesst.

---

Schritt 3: Um das Gerät zum entfernen, es seitwärts raus von Halterung schieben.

---

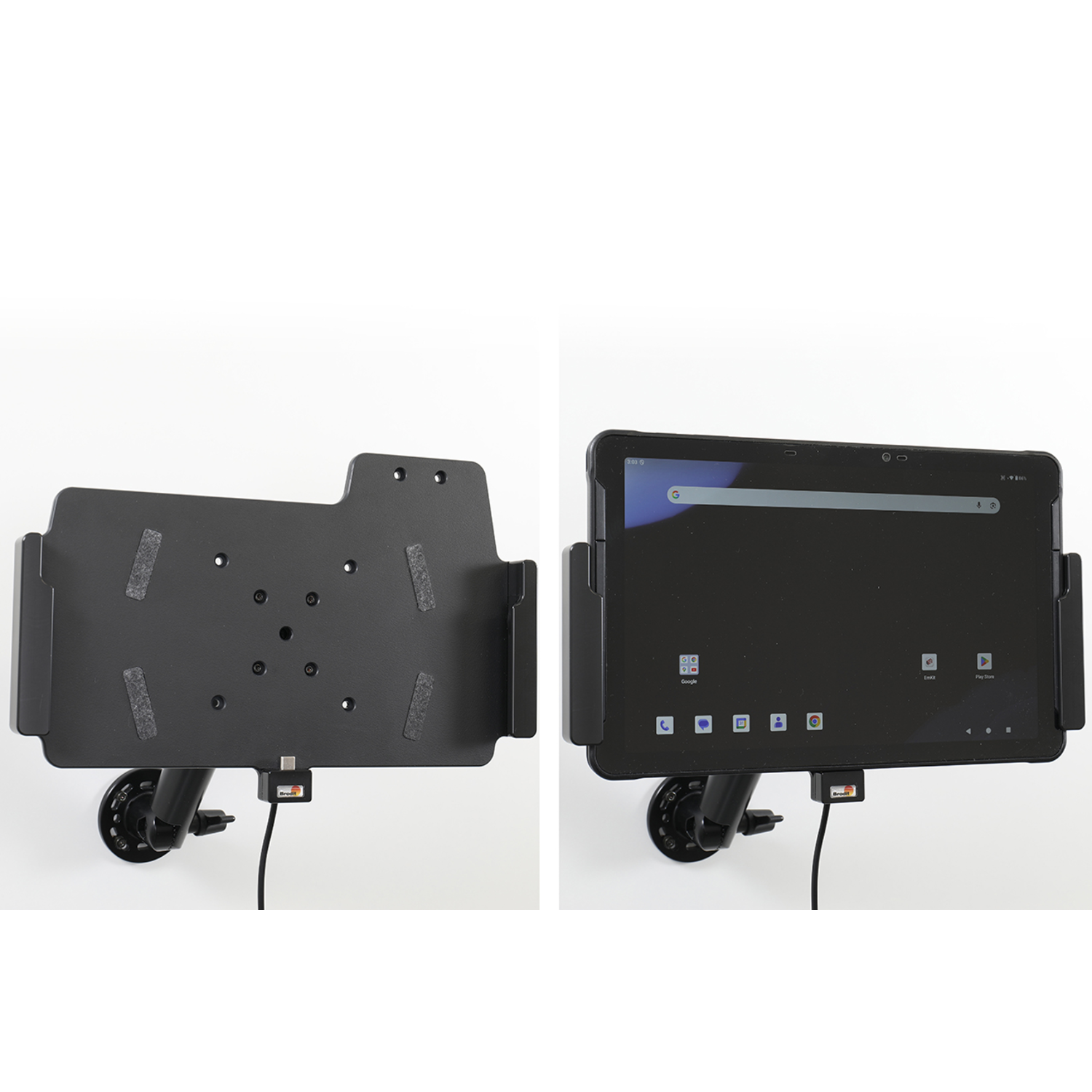

Die Halterung ist montiert.

---
