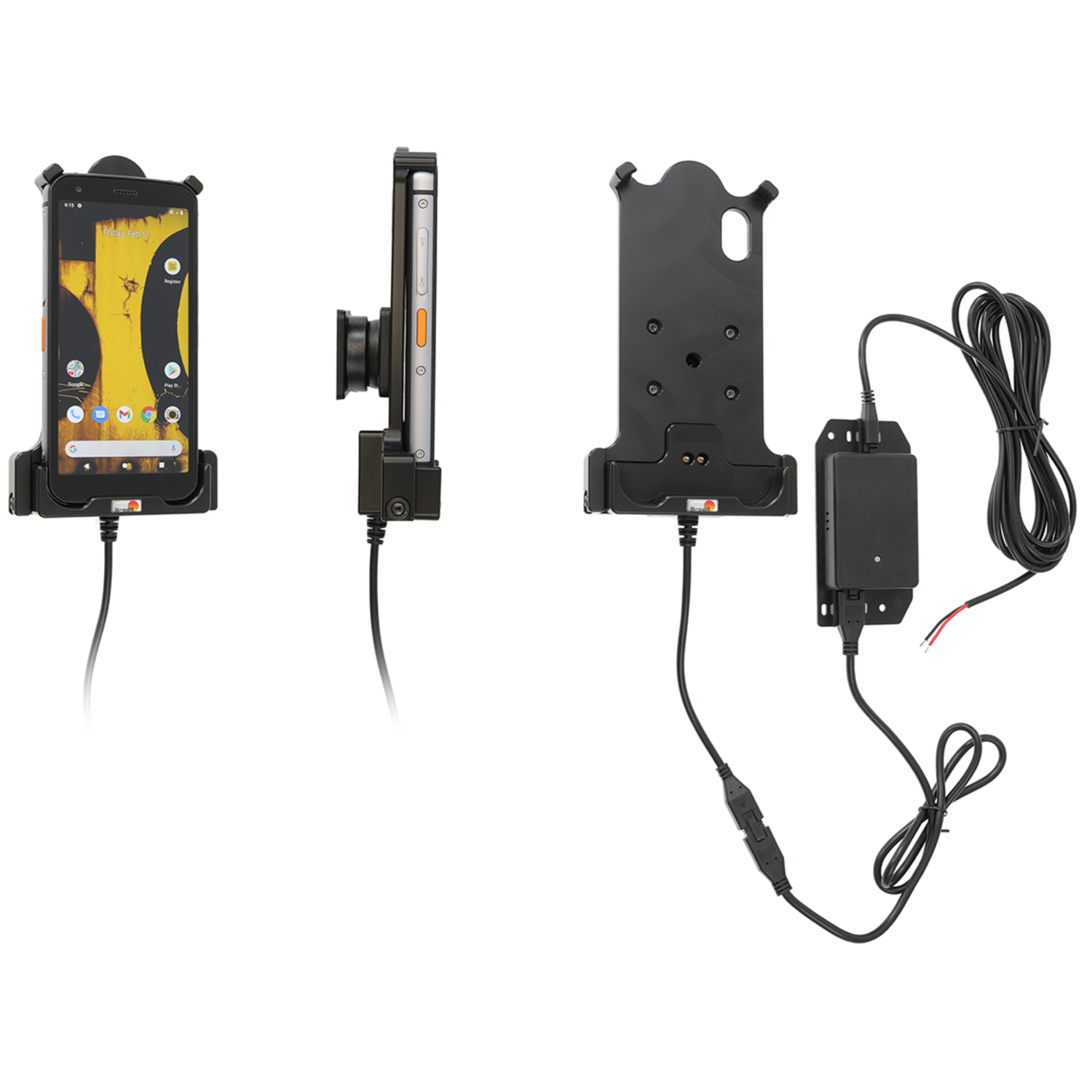

713304 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für CATERPILLAR S62, extra robust mit schonenden Ladestiften, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 713304, Halter mit Festanschluss (12/24V, 2A), passend für CATERPILLAR S62

• Die S62 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr CATERPILLAR S62 konstruiert
• Die Montageplatte des S62 Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des S62
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr S62 mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven CATERPILLAR S62 Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit 713304, aktive Ladehalterung für CATERPILLAR S62, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

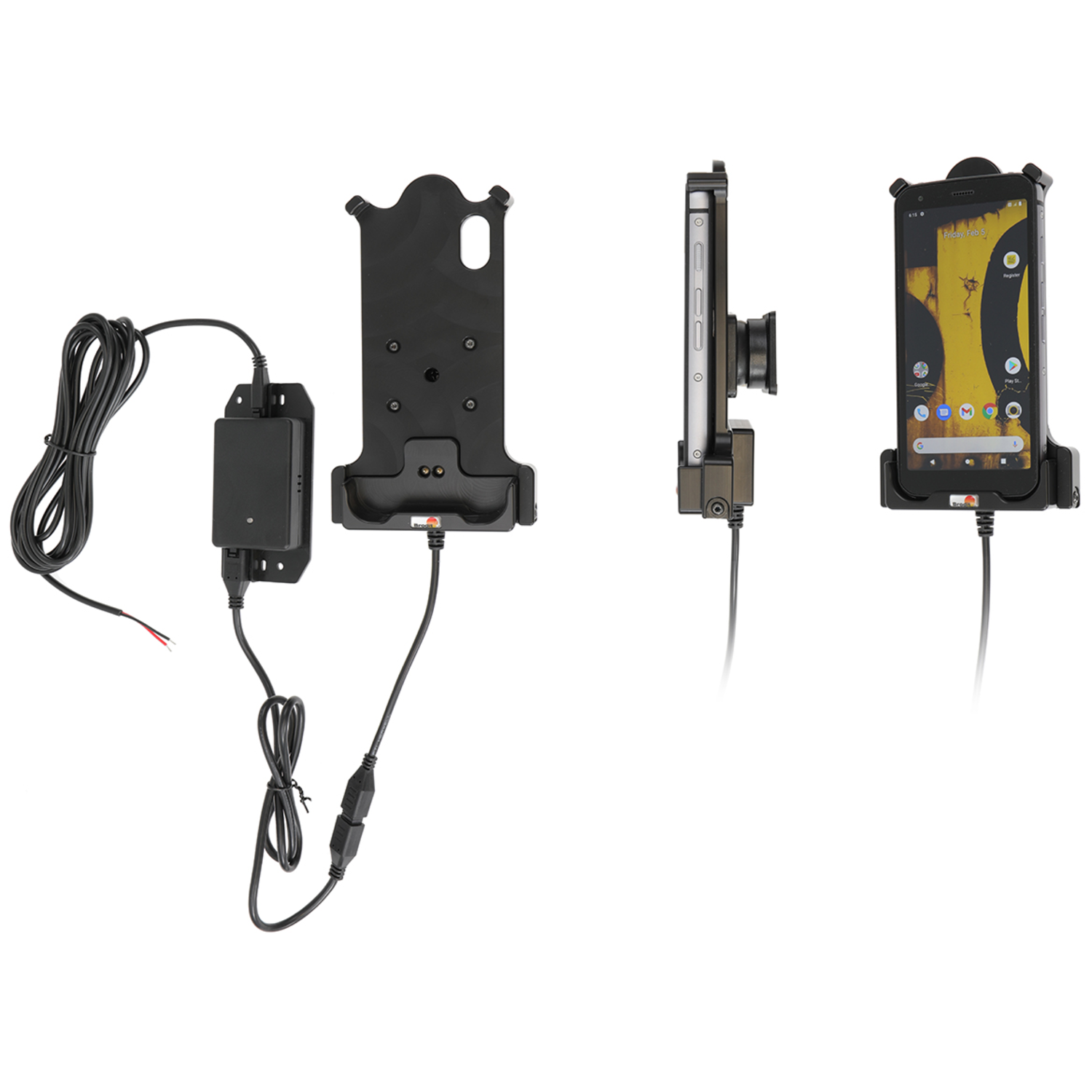

Die Ladung des S62 erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713304 Aktiv Halterung für eine feste Installation - CAT S62 CAT S62 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713304 Aktiv Halterung für eine feste Installation - CAT S62 CAT S62
Mit 3-Punkt Halt und verteckten Ladestiften. Mit Kugelgelenk.

• Brodit-Nr.:   713304
• Produkt:   Aktiv Halterung für eine feste Installation - CAT S62
• Warengruppe:   Rugged Devices
• Passt für:   CAT S62
• Artikel-Gewicht:   410 Gramm

---

Konfigurator mit CAT S62 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 713304 ist passend für:

Hersteller	Modell	Sonstige Infos
CAT	S62	Mit 3-Punkt Halt und verteckten Ladestiften. Mit Kugelgelenk.

Montageanleitung Brodit 713304

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

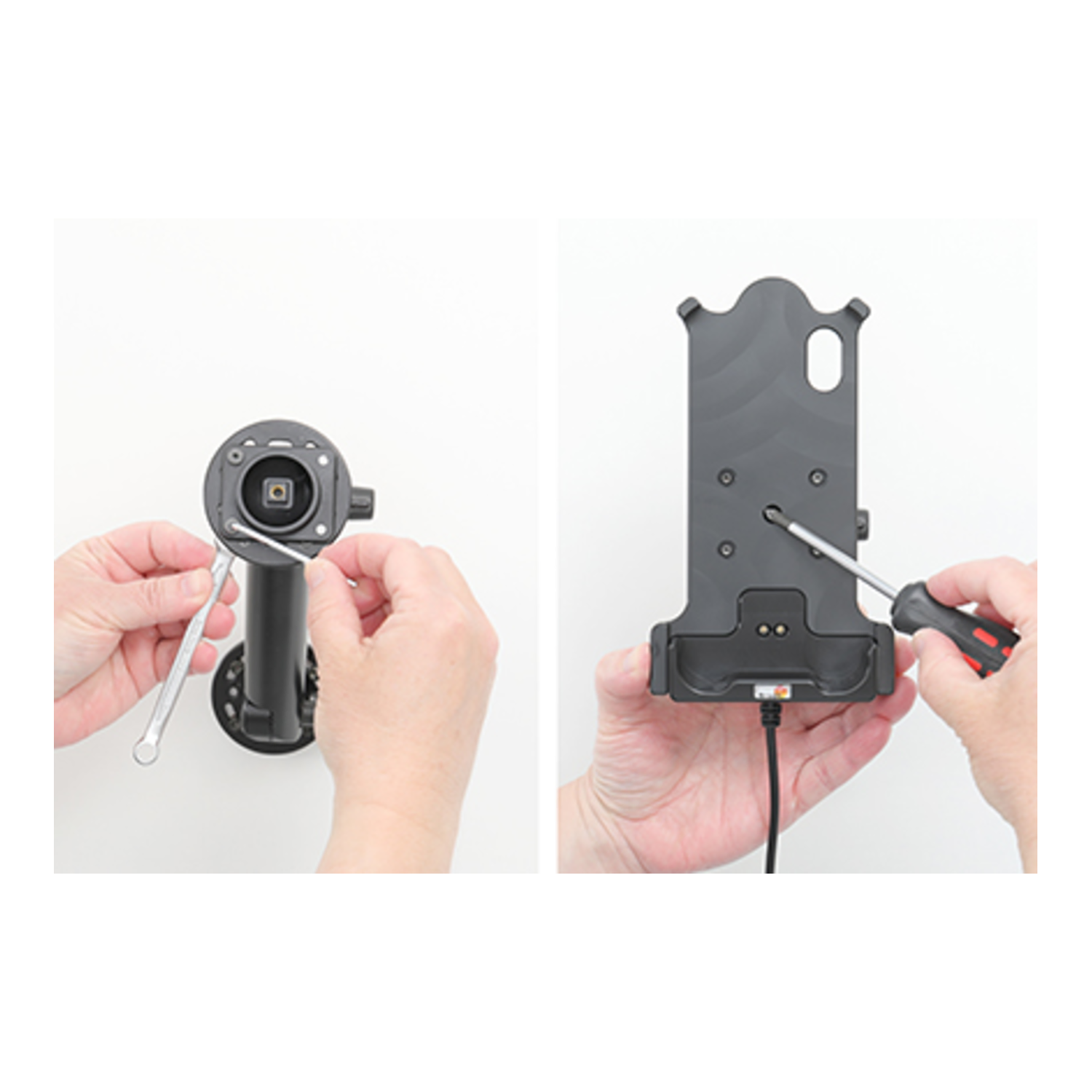

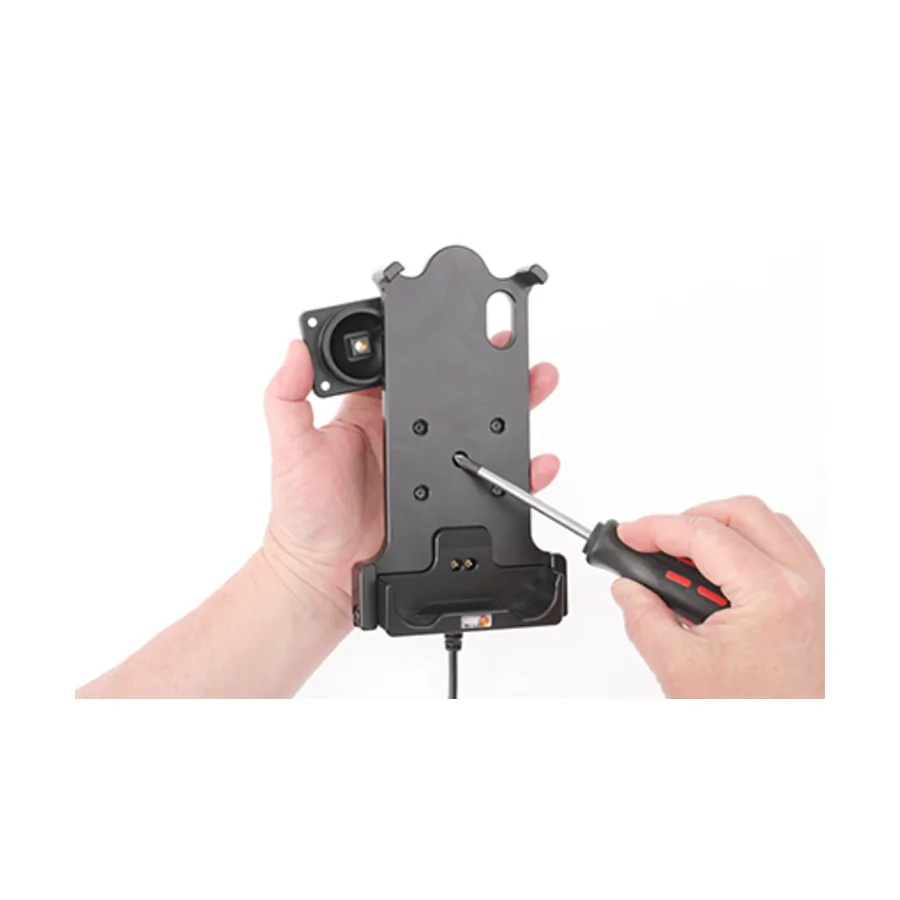

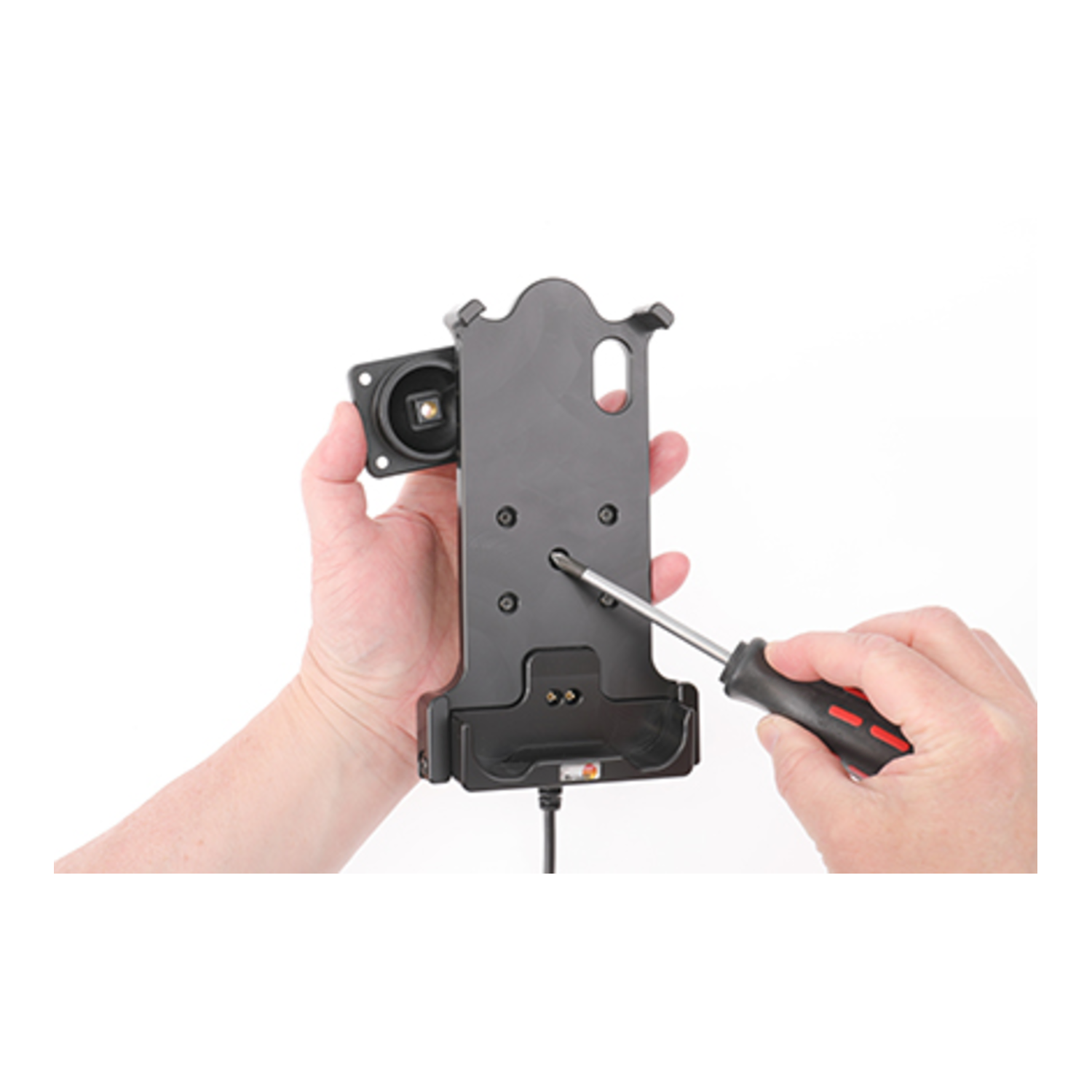

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

---

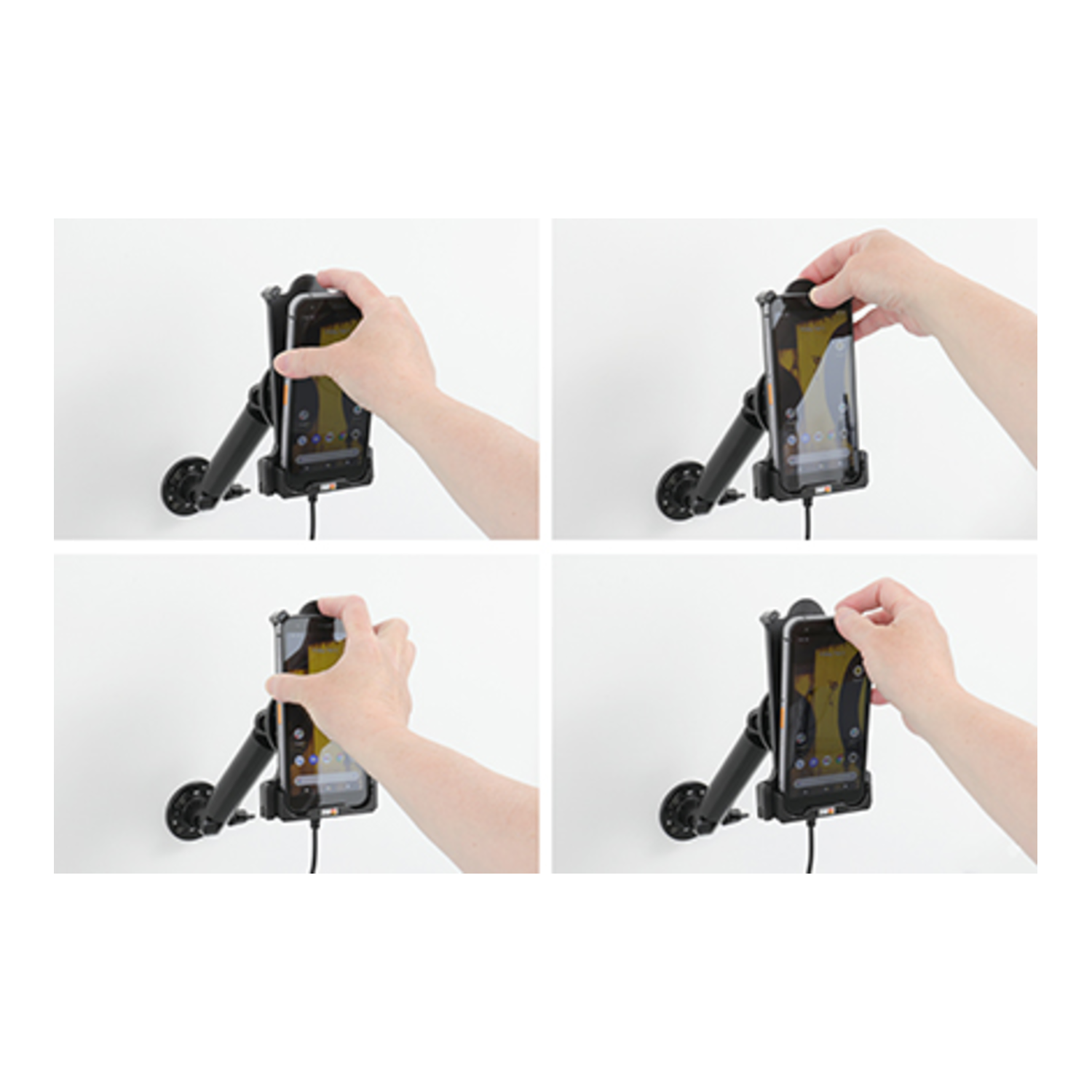

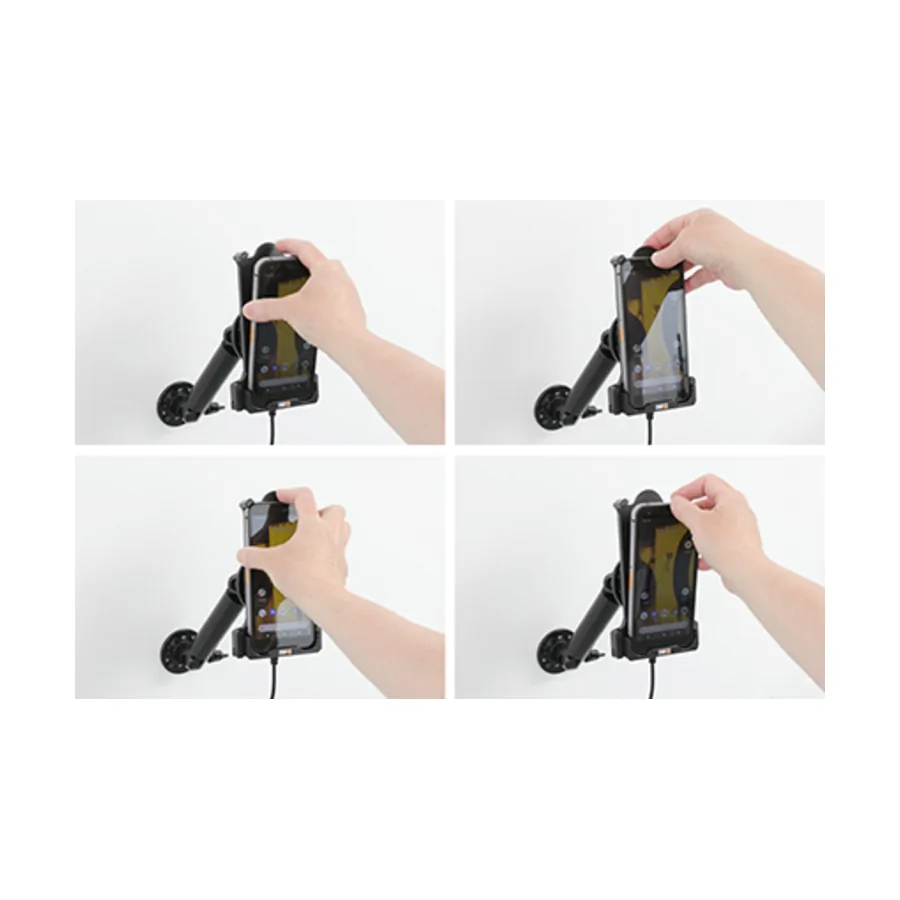

Schritt 3: Das Gerät in der Halterung zu platzieren: Das untere Ende de Geräts in das untere Ende der Halterung platzieren. Das obere Ende des Geräts nach vorne drücken + klappen so dass sich das Gerät richtig im Platz in der Halterung sitzt. Das Gerät von der Halterung zu entfernen: Das obere Ende des Geräts weg von der Halterung ziehen + klappen. Das Gerät gerade nach oben weg von der Halterung nehmen.

---

Die Halterung ist montiert.

---
