Brodit 217233 Verstellbare Etikettenführung Zebra ZQ630 Plus
Verstellbare Etikettenführung, in der Breite anpassbar für verschiedene Rollen. Zur Verwendung mit externer Rolle.

• Brodit-Nr.:   217233
• Produkt:   Verstellbare Etikettenführung
• Warengruppe:   Drucker
• Passt für:   Zebra ZQ630 Plus
• Passende Länder:   USA, UK / United Kingdom, Australien, Deutschland / Österreich / Europa
• Länge / Höhe:   53 mm
• Breite:   113 mm
• Tiefe:   37 mm
• Volumen:   222 cm³
• Artikel-Gewicht:   53 Gramm

Der Brodit Halter 217233 ist passend für:

Montageanleitung Brodit 217233

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

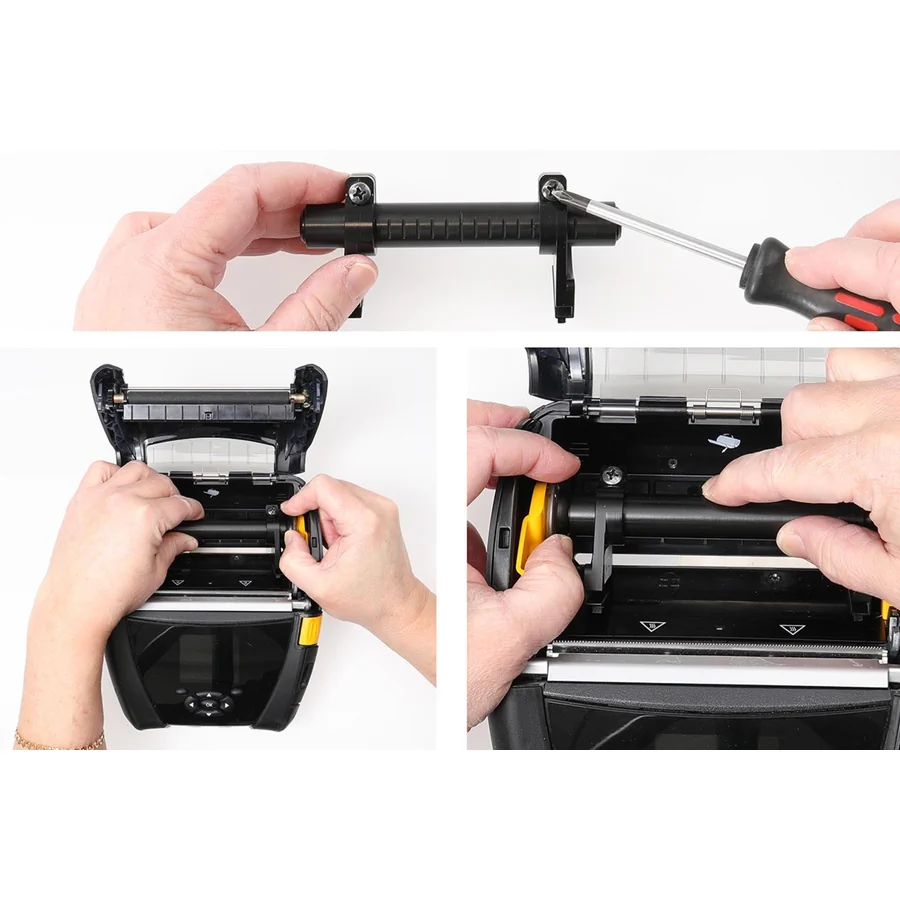

Schritt 1: Lösen Sie die Schrauben leicht, damit die Führungsarme abgewinkelt werden können. Ziehen Sie die Befestigungspunkte auseinander und legen Sie die Etikettenführung in den Drucker ein.

---

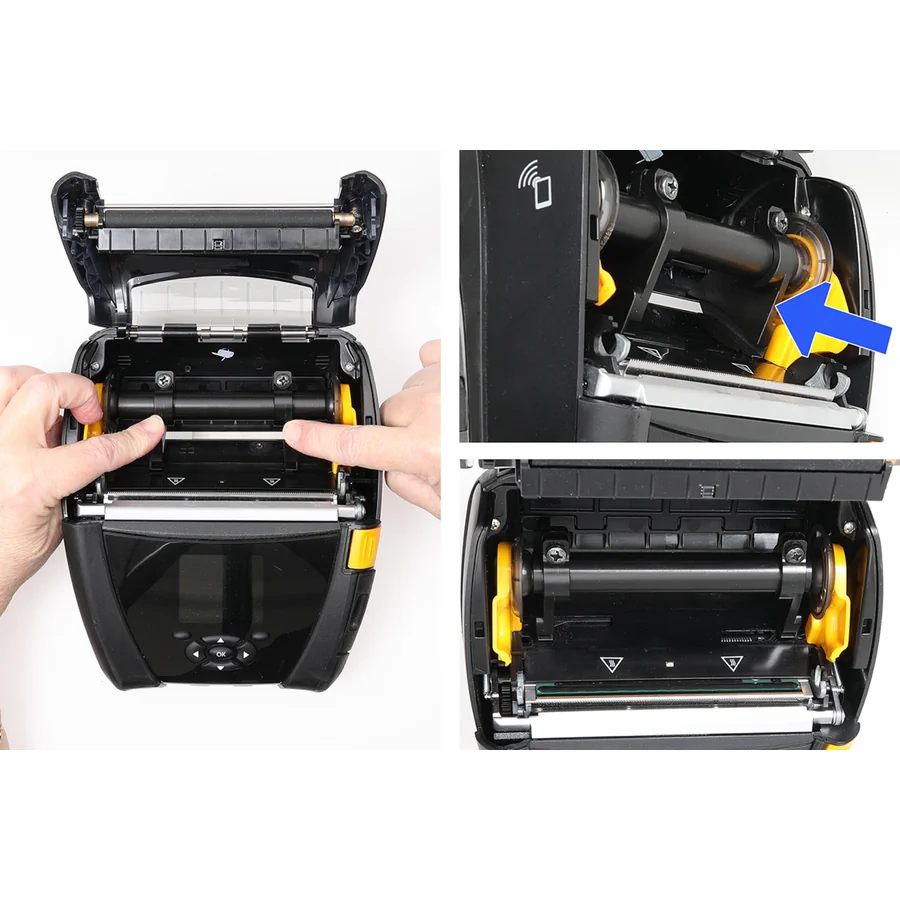

Schritt 2: Drehen Sie die Etikettenführung nach unten, bis die Verriegelungsarme in die dafür vorgesehene Aussparung einrasten. Stellen Sie sicher, dass beide Arme eingerastet sind und fest sitzen.

---

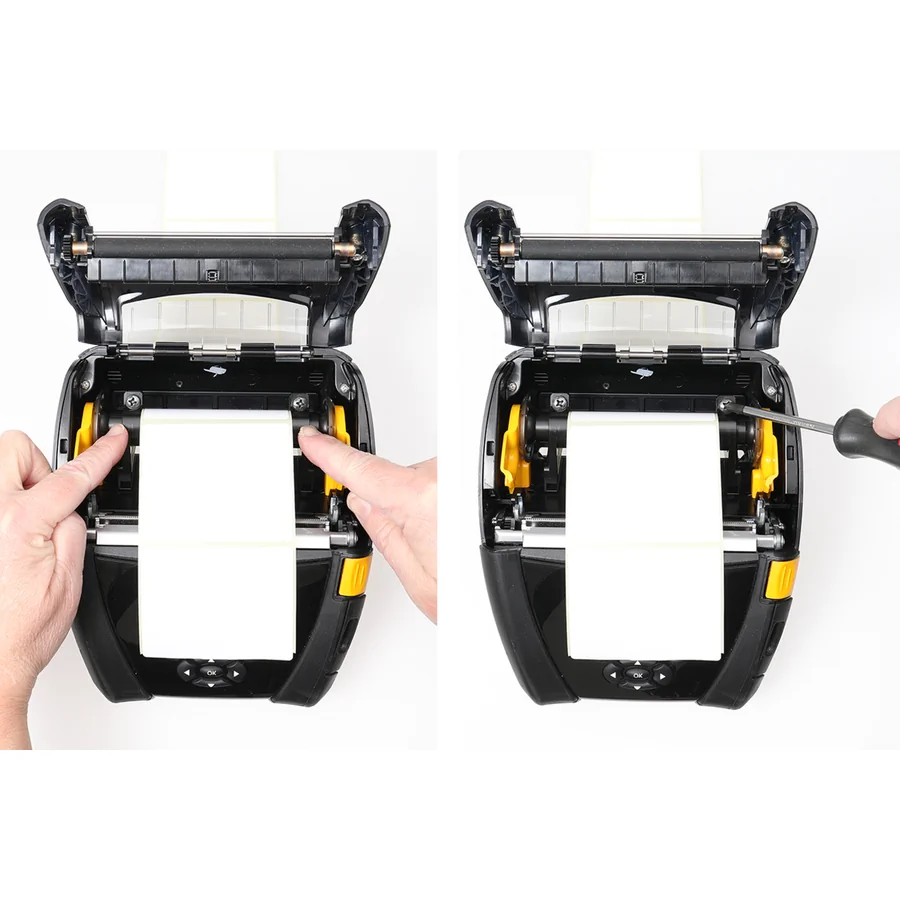

Schritt 3: Passen Sie die Führungsarme an die Breite der verwendeten Etikettenrolle an. Drücken Sie die Arme wie abgebildet auf der der Schraube gegenüberliegenden Seite nach unten, damit sie in die richtige Position gelangen. Ziehen Sie anschließend die Schrauben fest.

---

Die Etikettenführung ist nun ordnungsgemäß montiert.
