727291 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für SAMSUNG Galaxy S22 Ultra 5G, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 727291, Halter mit Festanschluss (12/24V, 2A), passend für SAMSUNG Galaxy S22 Ultra 5G

• Die Galaxy S22 Ultra 5G Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr SAMSUNG Galaxy S22 Ultra 5G konstruiert
• Die Montageplatte des Galaxy S22 Ultra 5G Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des Galaxy S22 Ultra 5G
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr Galaxy S22 Ultra 5G mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven SAMSUNG Galaxy S22 Ultra 5G Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

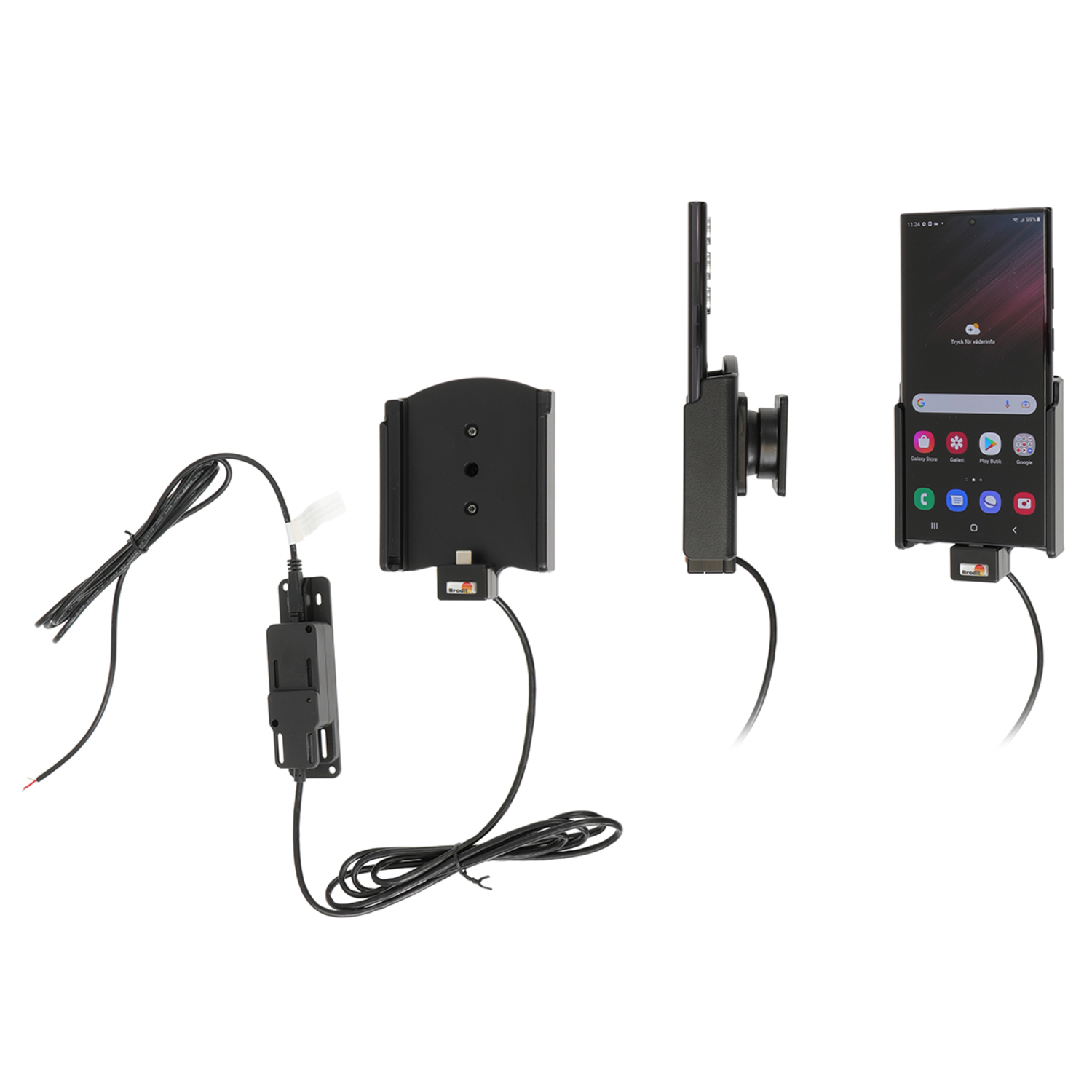

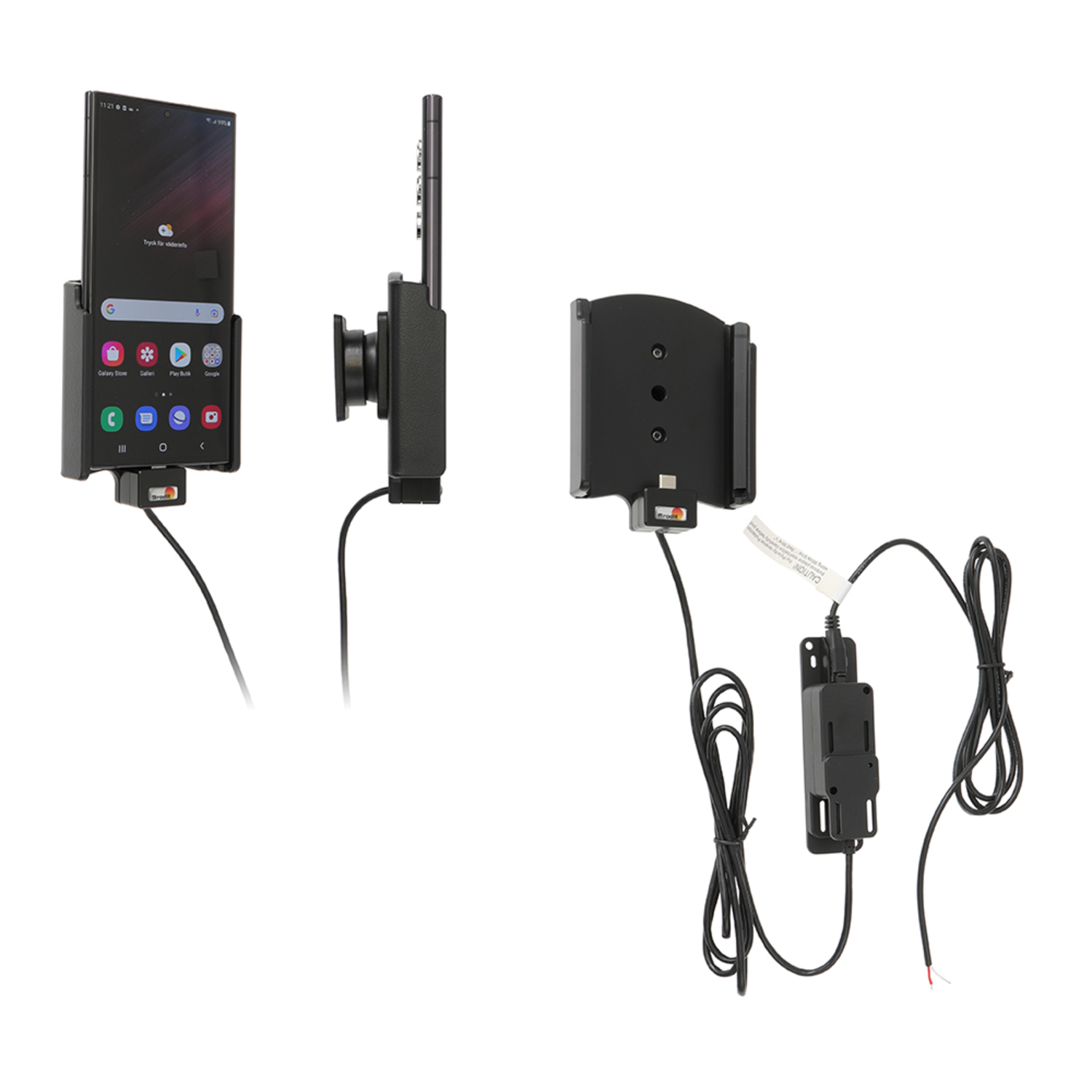

• 1x Brodit 727291, aktive Ladehalterung für SAMSUNG Galaxy S22 Ultra 5G, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des Galaxy S22 Ultra 5G erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 727291 Aktiv Halterung für eine feste Installation Samsung Galaxy S22 Ultra 5G (SM-S908B + SM-S908B + DS) | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 727291 Aktiv Halterung für eine feste Installation Samsung Galaxy S22 Ultra 5G (SM-S908B + SM-S908B + DS)
Mit USB-A Kabel. 2 USB-A Anschlussen: QC 3.0A + 2.4A. Mit Kugelgelenk. 12 + 24 Volt.

• Brodit-Nr.:   727291
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Smartphone
• Passt für:   Samsung Galaxy S22 Ultra 5G (SM-S908B + SM-S908B + DS)
• Passende Länder:   Deutschland / Österreich / Europa, UK / United Kingdom, Australien, USA
• Länge / Höhe:   109 mm
• Breite:   82 mm
• Tiefe:   50 mm
• Volumen:   447 cm³
• Artikel-Gewicht:   202 Gramm

---

Konfigurator mit Samsung Galaxy S22 Ultra 5G (SM-S908B + SM-S908B + DS) Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 727291 ist passend für:

Hersteller	Modell	Sonstige Infos
Samsung	Galaxy S22 Ultra 5G (SM-S908B + SM-S908B + DS)	Mit USB-A Kabel. 2 USB-A Anschlussen: QC 3.0A + 2.4A. Mit Kugelgelenk. 12 + 24 Volt.

Montageanleitung Brodit 727291

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

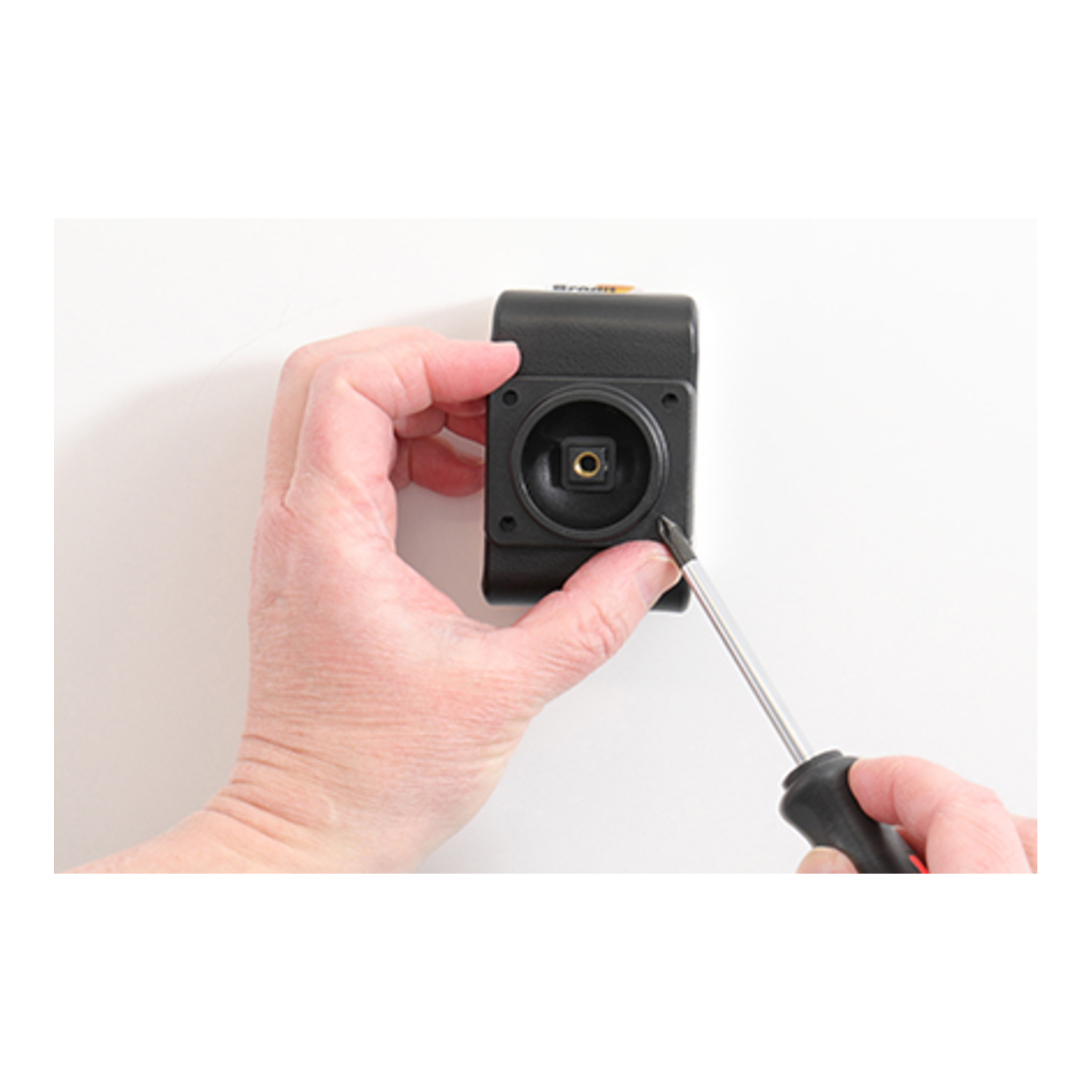

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben.

---

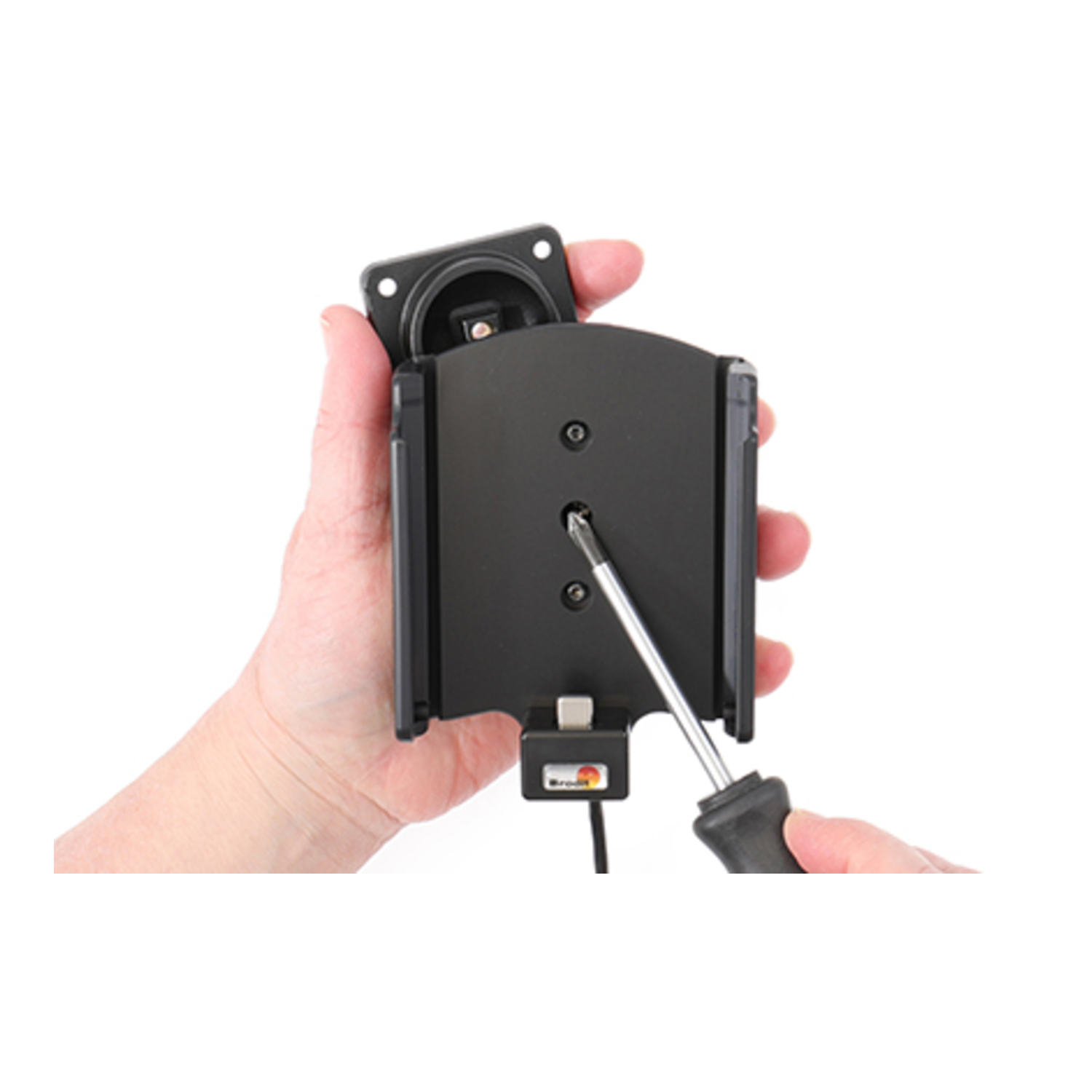

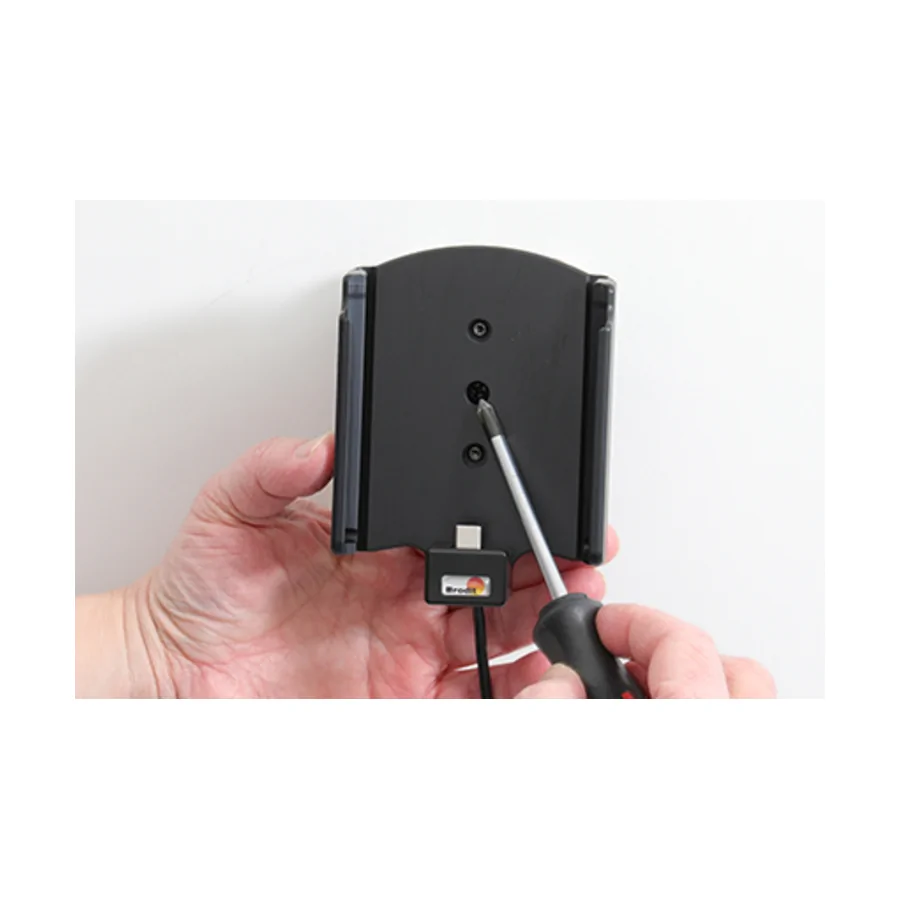

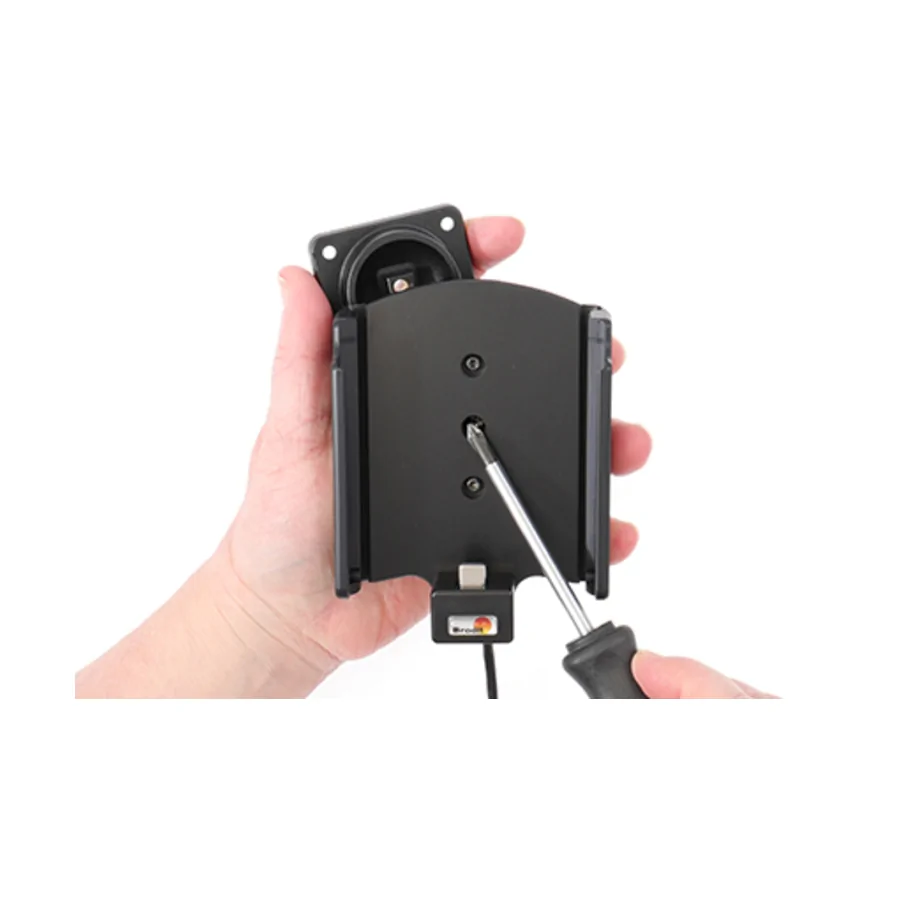

Schritt 3: Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen, so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

Die Halterung ist montiert.

---
