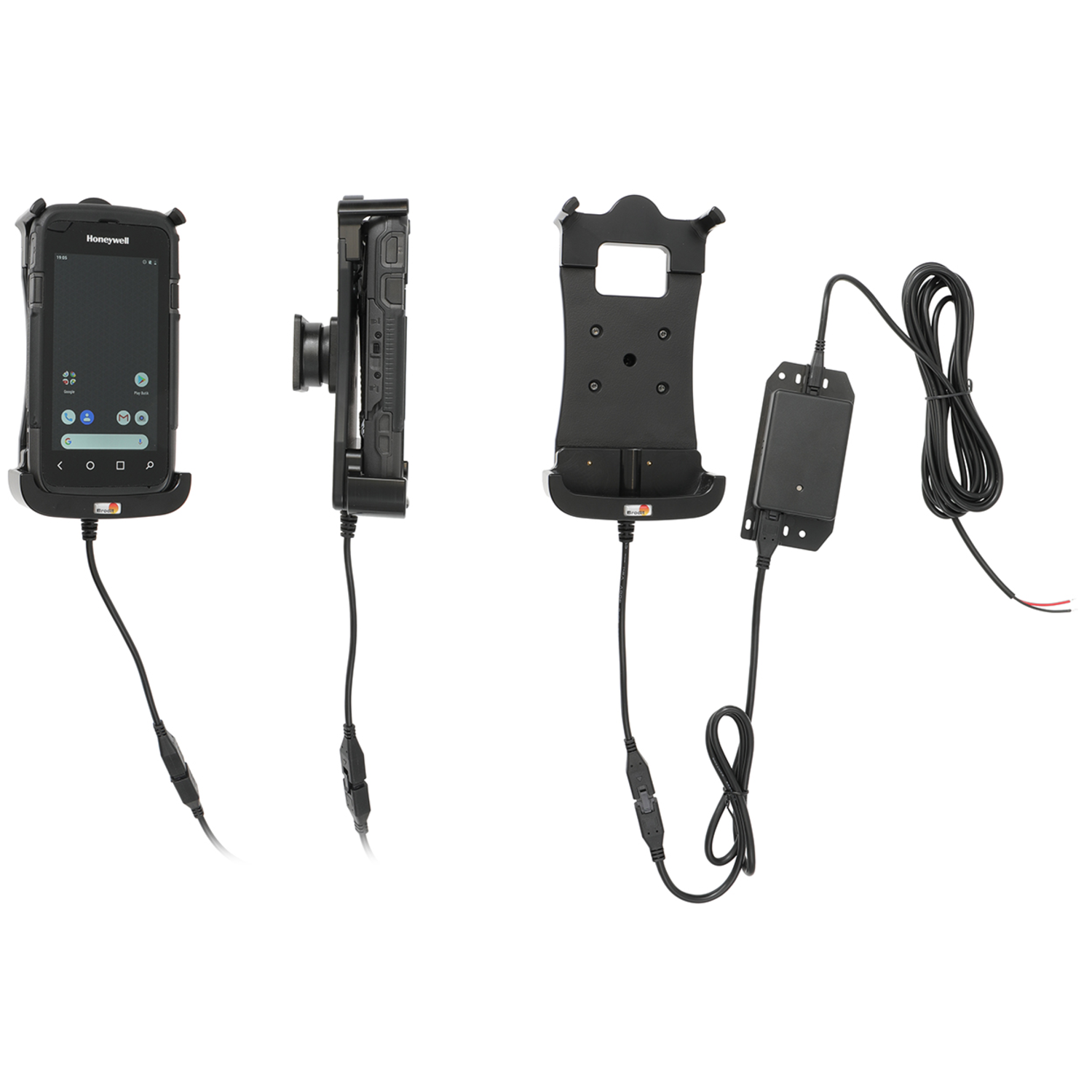

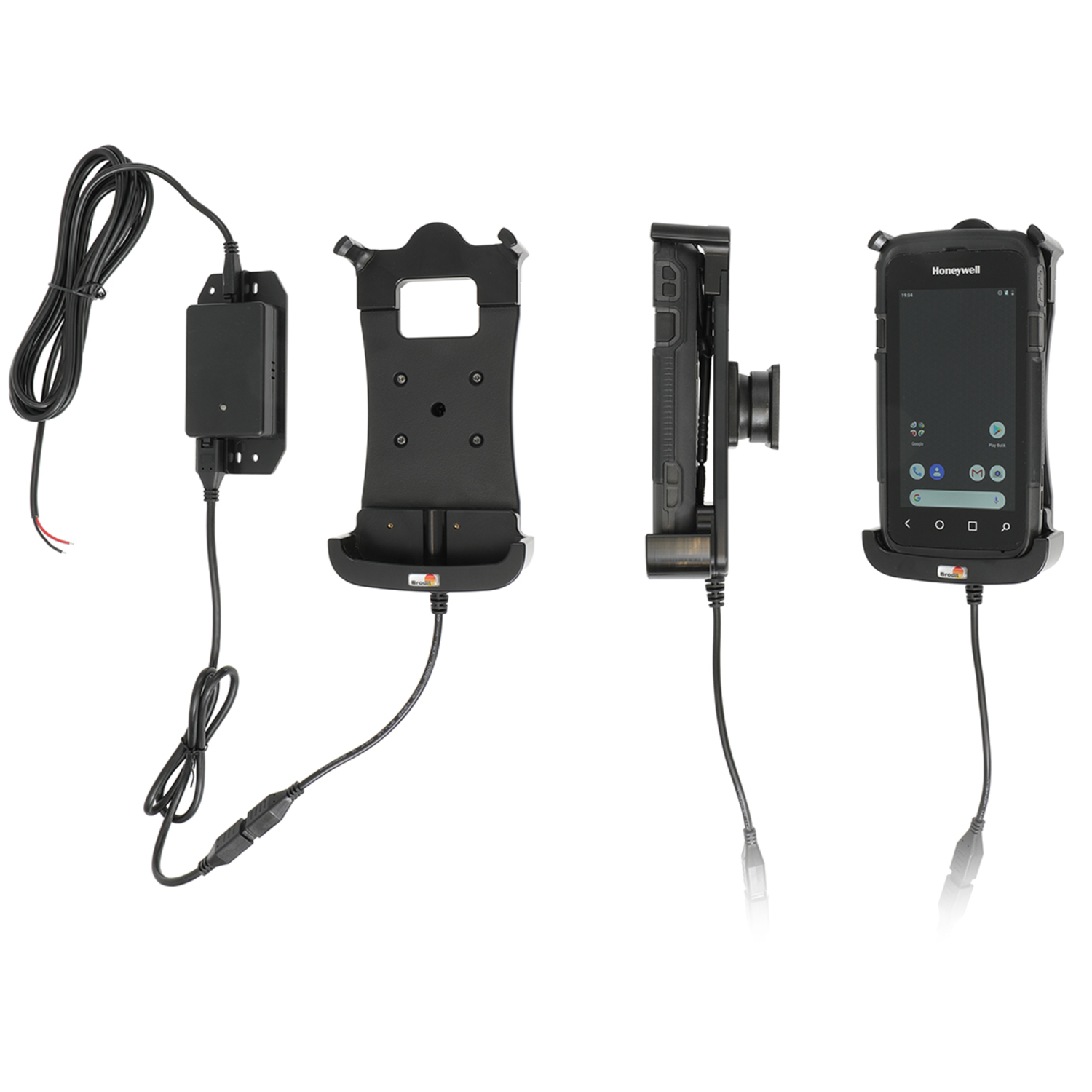

713268 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für HONEYWELL Dolphin CT60XP, für Gerät mit oder ohne Handschlaufe, Ladung über Pogo-Pins, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 713268, Halter mit Festanschluss (12/24V, 2A), passend für HONEYWELL Dolphin CT60XP

• Die Dolphin CT60XP Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr HONEYWELL Dolphin CT60XP konstruiert
• Die Montageplatte des Dolphin CT60XP Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des Dolphin CT60XP
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr Dolphin CT60XP mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven HONEYWELL Dolphin CT60XP Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit 713268, aktive Ladehalterung für HONEYWELL Dolphin CT60XP, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des Dolphin CT60XP erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 713268 Aktiv Halterung für eine feste Installation Honeywell CT60XP | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 713268 Aktiv Halterung für eine feste Installation Honeywell CT60XP
Mit Kugelgelenk. 2A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss. Passend für Geräte mit oder ohne Handschlaufe.

• Brodit-Nr.:   713268
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Rugged Devices
• Passt für:   Honeywell CT60XP
• Passende Länder:   UK / United Kingdom, USA, Australien, Deutschland / Österreich / Europa
• Länge / Höhe:   175 mm
• Breite:   94 mm
• Tiefe:   63 mm
• Volumen:   1036 cm³
• Artikel-Gewicht:   352 Gramm

---

Konfigurator mit Honeywell CT60XP Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 713268 ist passend für:

Hersteller	Modell	Sonstige Infos
Honeywell	CT60XP	Mit Kugelgelenk. 2A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss. Passend für Geräte mit oder ohne Handschlaufe.

Montageanleitung Brodit 713268

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

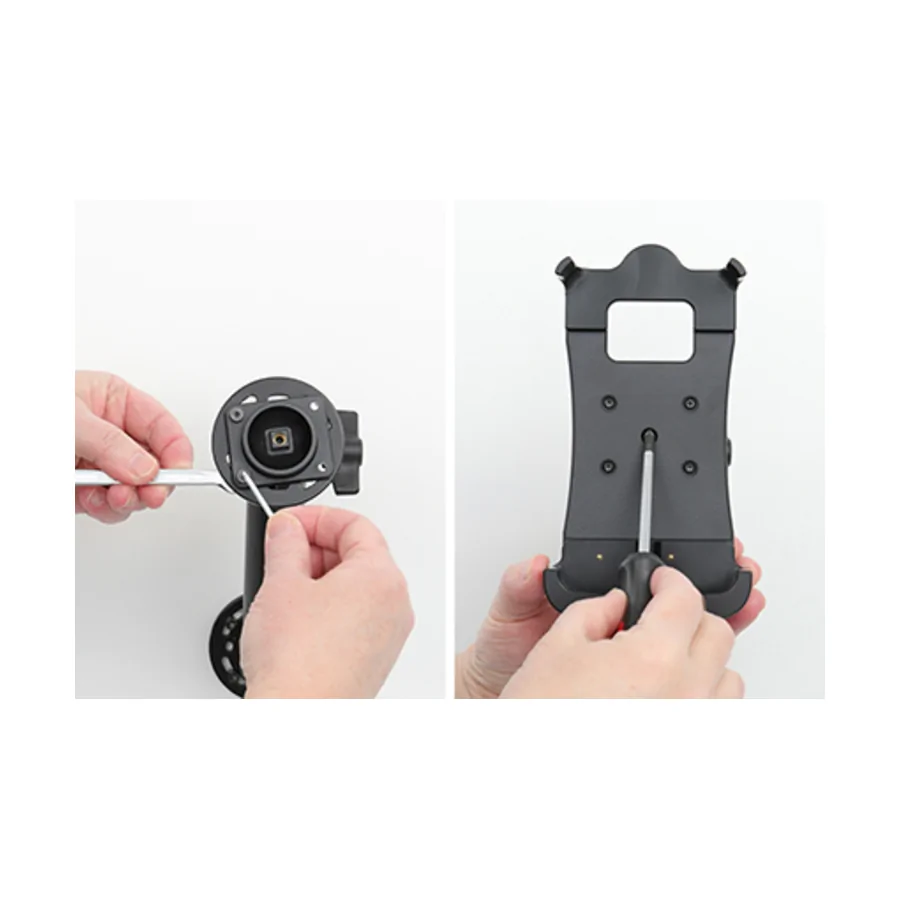

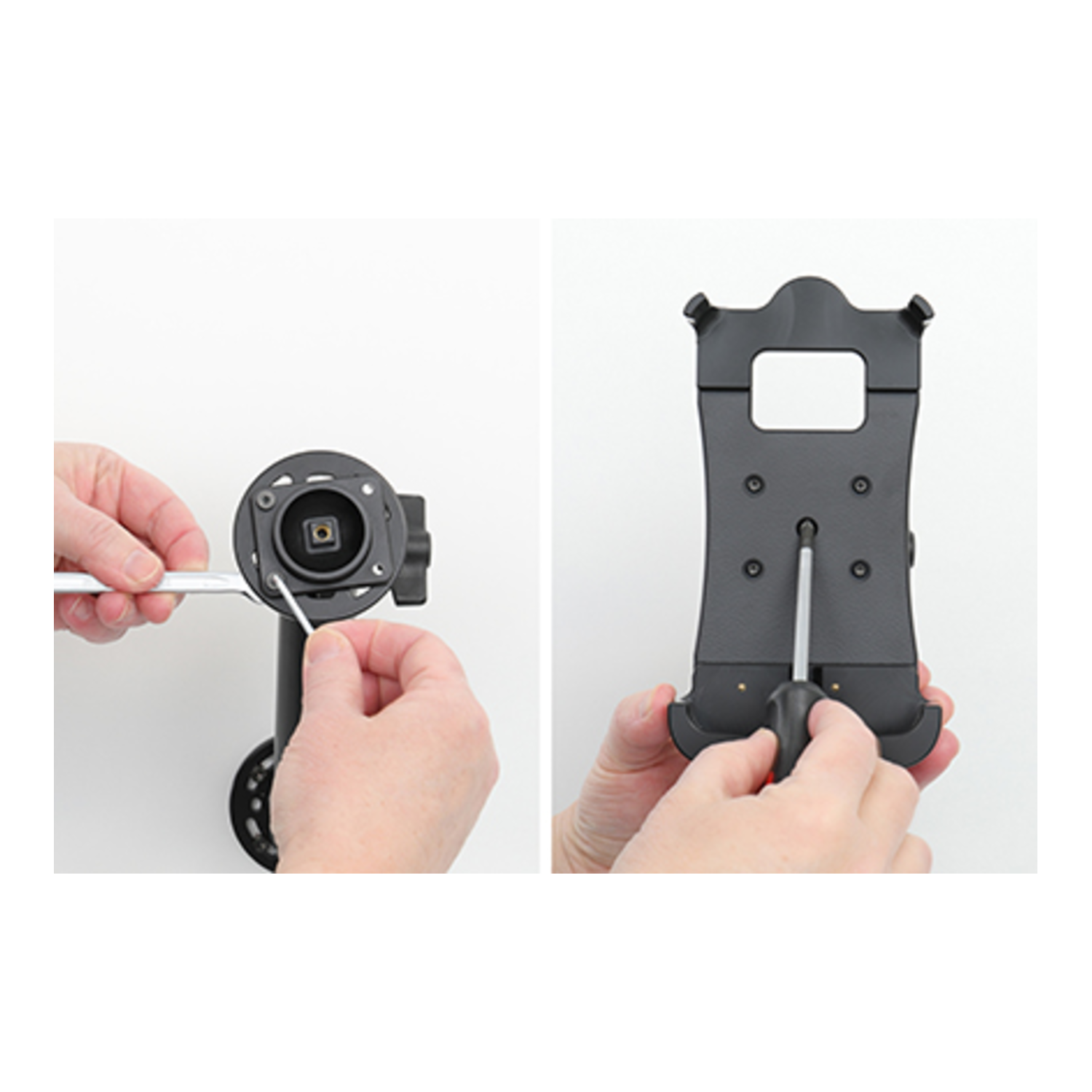

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

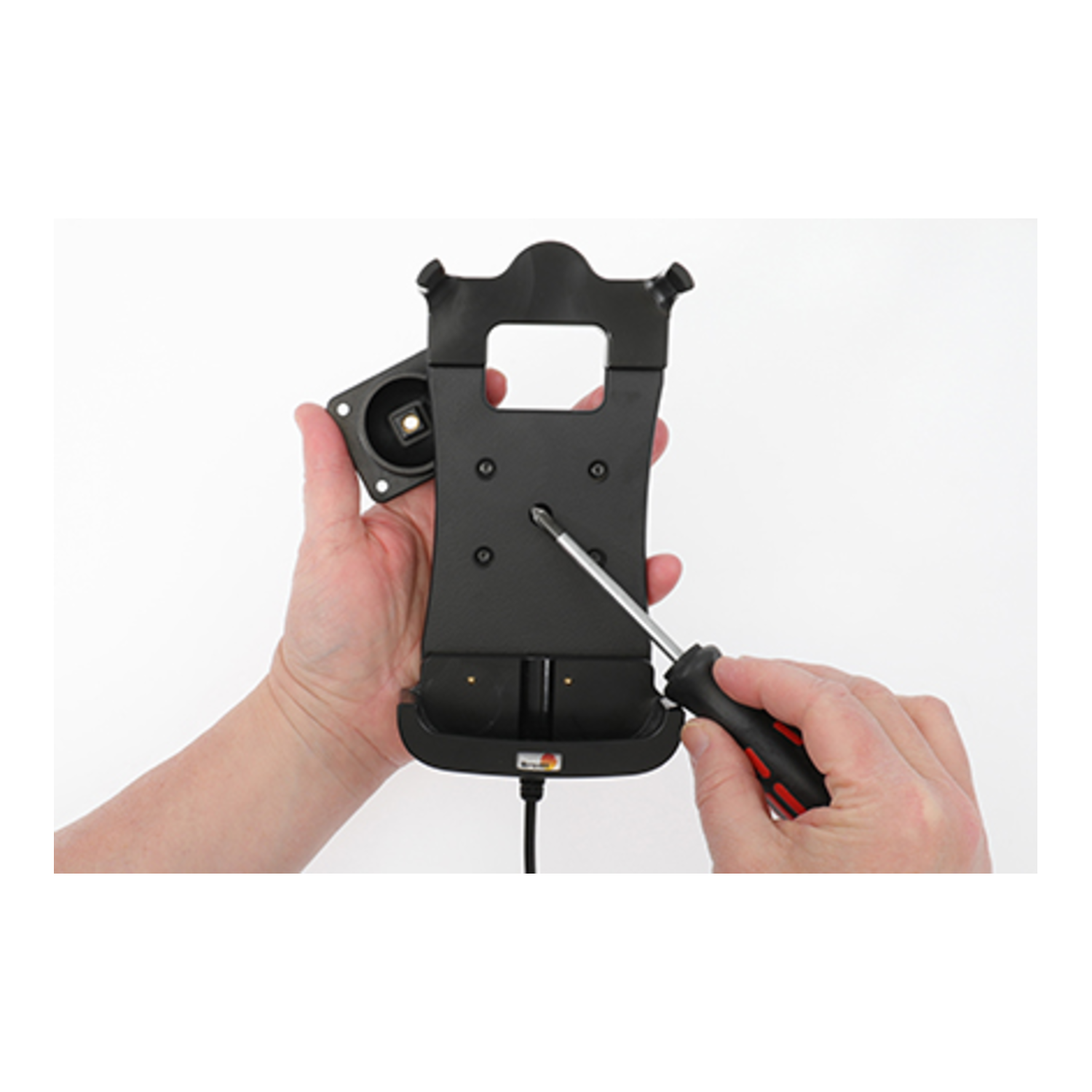

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

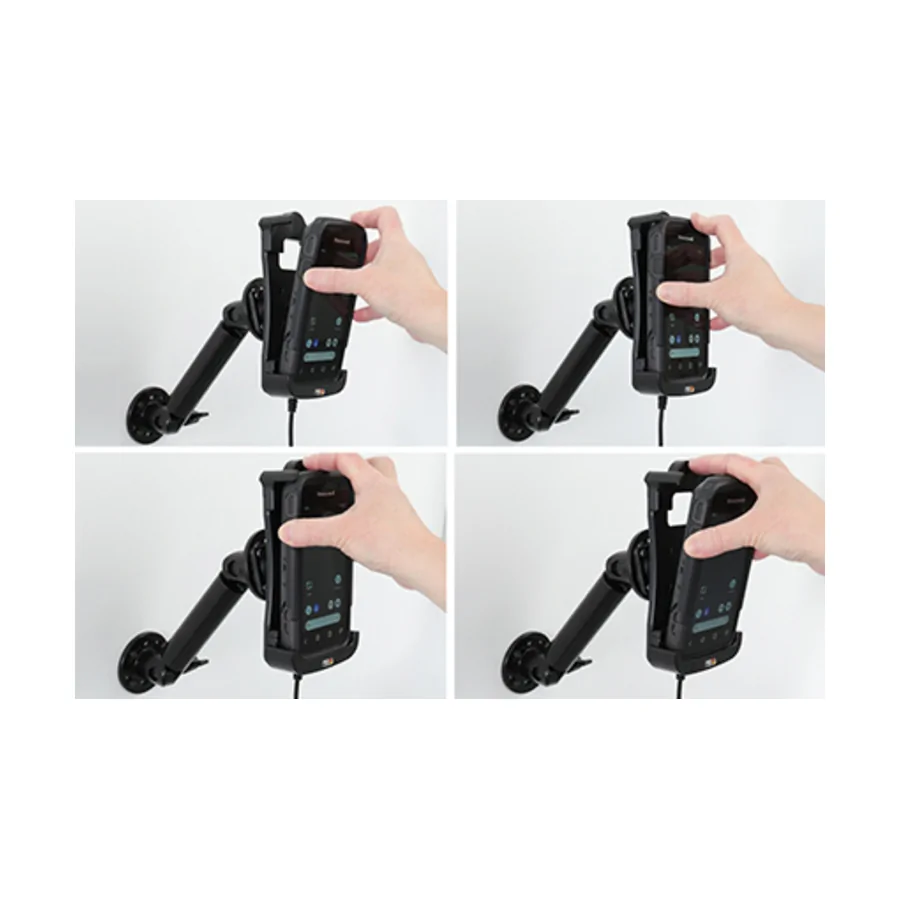

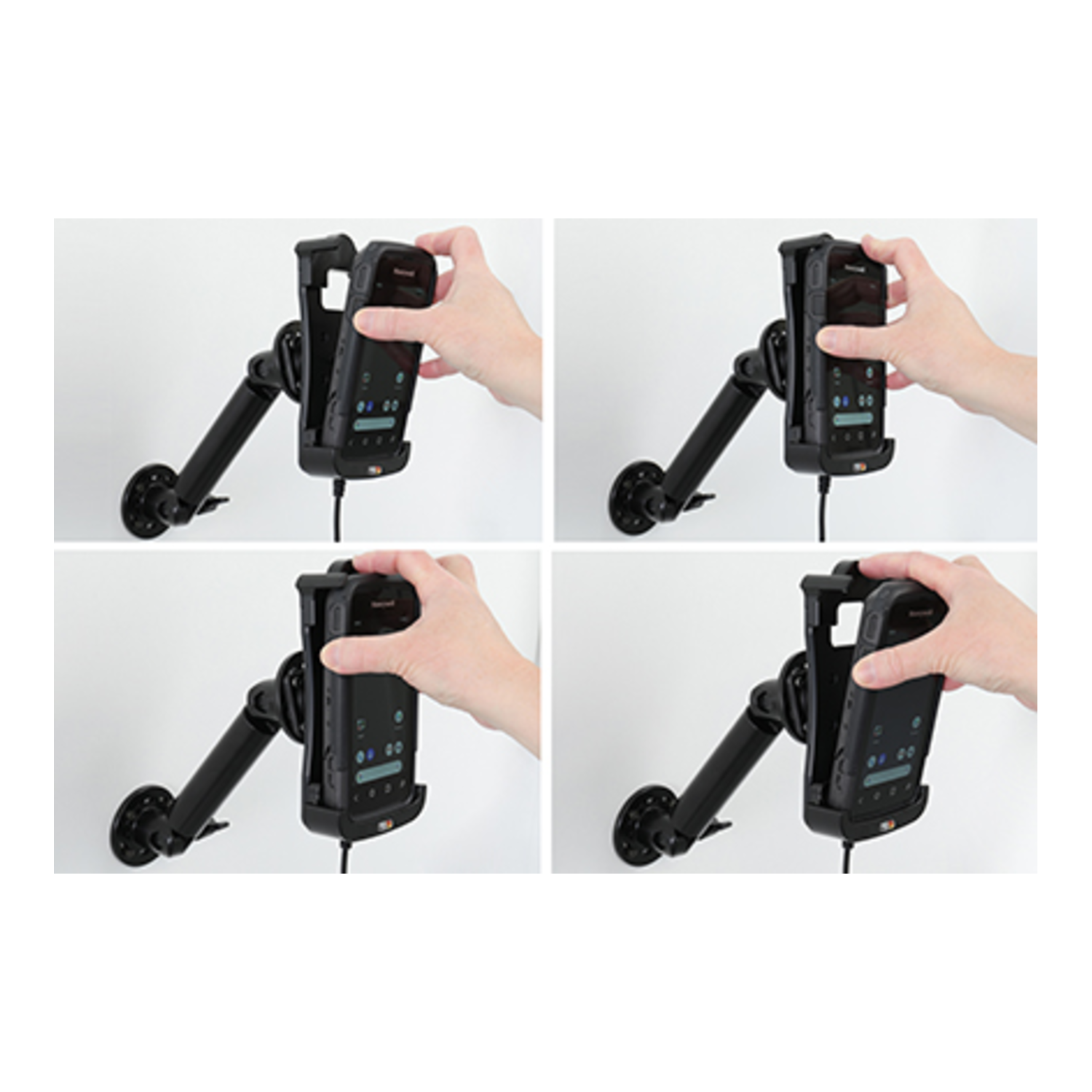

Schritt 3: Das Gerät in Halterung zu platzieren: Das untere Ende des Geräts in das untere Ende der Halterung platzieren. Das obere Ende des Geräts nach vorne drücken, so dass es richtig im Platz in der Halterung sitzt. Das Gerät von der Halterung zu entfernen: Oben am Halterung nach vorne drücken, glecihzeitig das obere Ende der Halterung weg von Halterung ziehen. Wenn das Gerät frei ist, es nach oben schieben und raus von Halterung nehmen.

---

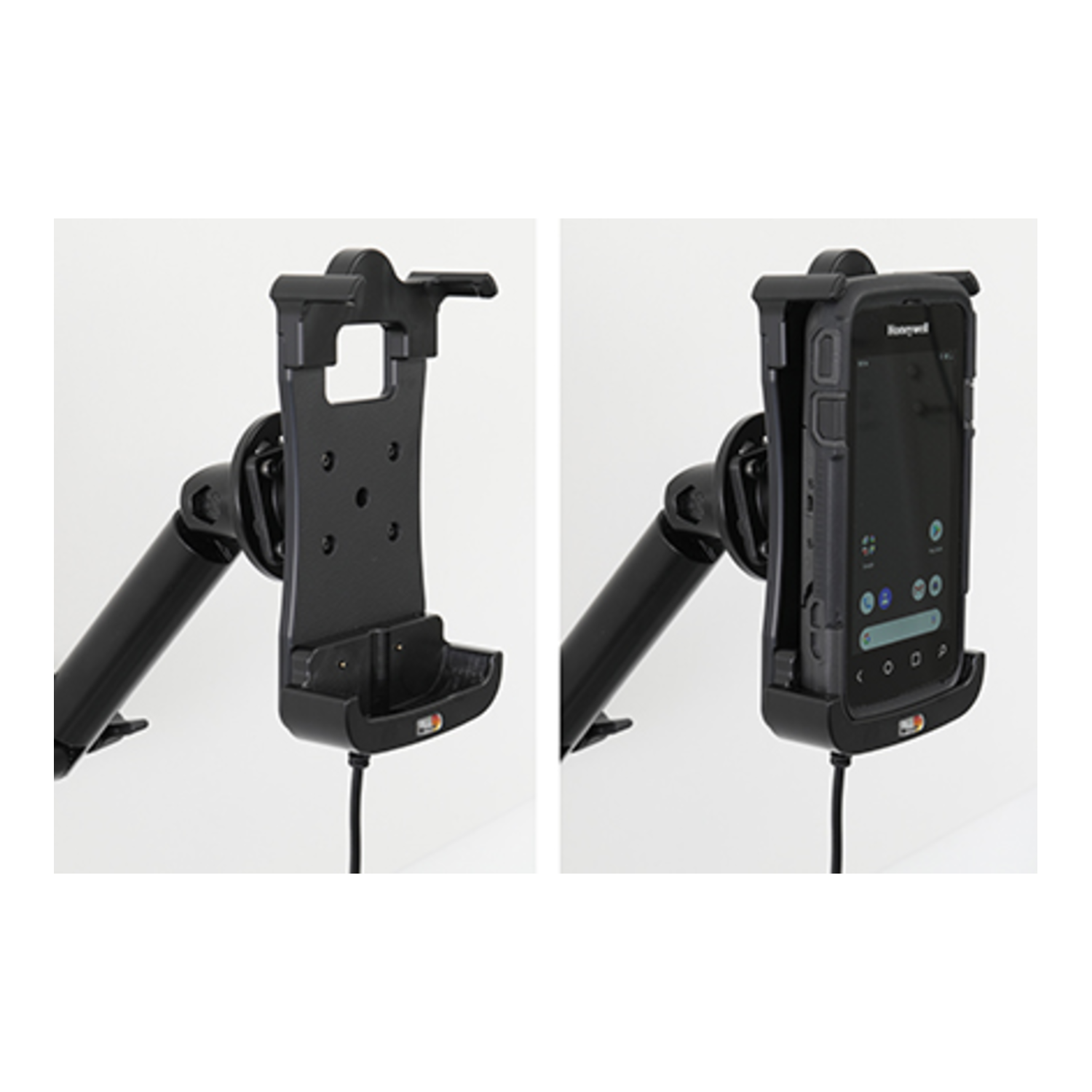

Die Halterung ist montiert.

---
