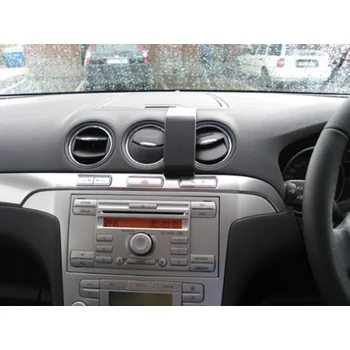

Brodit 653865, RHD ProClip für den FORD S-MAX als Rechtslenker
WICHTIG: Dieser
ProClip ist für die Rechtslenker-Version des FORD S-MAX und passt nicht beim deutschen Modell, bzw. die Montageplatte des ProClips würde beim Einbau in einem deutschen Fahrzeug mehr zum Beifahrer geneigt sein!
RHD = "Right Hand Drive" = Rechtslenker ‐ Wenn Sie eine Befestigung speziell für den Beifahrer in einem Linkslenker (deutsche Fahrzeuge) suchen, dann ist dieser Proclip wiederum genau passend.
Der S-MAX RHD ProClip von Brodit ist die perfekte Halter-Basis für jede Gerätehalterung!
- Speziell für den für den S-MAX von FORD entwickelt
- RHD-Version, "Right Hand Drive" = Rechtslenker (für Großbritannien, usw...)
- Einfach und sicher im S-MAX befestigt
- Stabile Basis für jede Gerätehalterung
- Brodit: Premium-Qualität Made in Sweden!
FORD S-MAX ProClip von Brodit: Sicher ‐ Passgenau ‐ Flexibel
Der RHD ProClip von Brodit ist die ideale Lösung für eine sichere Befestigung Ihres Smartphones, Navigationsgeräts oder sonstige Geräte-Halterungen im FORD S-MAX als Rechtslenker-Ausführung. Der Brodit RHD ProClip 653865 ist eine fahrzeugspezifische Halterung, speziell entwickelt für den S-MAX, welche ohne Bohren oder Kleben einfach in die vorhandenen Spalten des Armaturenbretts eingesetzt wird – passgenau, stabil und jederzeit wieder entfernbar. Der Brodit RHD ProClip für den FORD S-MAX bildet dabei die Basis für jede gewünschte Gerätehalterung wie z.B. die Smartphonehalterung, Handyhalterung, Funk- oder Tablethalterung in Ihrem S-MAX. Der ProClip, den es für fast jedes Auto, Bulli ,Transporter oder LKW gibt, ist mit jedem Handyhalter, Tablet Halter oder Navi Halter aus dem Brodit Sortiment, aber auch mit den Haltern vieler anderer Hersteller kombinierbar!
Einfacher Einbau in den FORD S-MAX Rechtslenker:
Der ProClip 653865 wurde von Brodit speziell für den Einbau von Geräte Halterungen im FORD S-MAX entwickelt und lässt sich auch von Laien völlig problemlos innerhalb weniger Minuten im FORD montieren! Damit wird das nachrüsten einer festen Halterung zum Kinderspiel! Zunächst erfolgt die Befestigung der Brodit 653865 ProClip Halterung (völlig ohne Schrauben oder Beschädigungen) im FORD S-MAX. Der im S-MAX fest montierte Pro Clip bildet dann den Grundhalter für den eigentlichen Geräte-Halter. Dieser wird dann zur Montage ganz einfach auf die Auflagefläche des FORD S-MAX ProClips geschraubt. (Die passenden Schrauben werden mit dem separat zu bestellenden Geräte-Halter geliefert!)
WICHTIG: Der Brodit RHD ProClip 653865 für den S-MAX wird immer OHNE Geräte-Halterung geliefert!
Zur Befestigung eines Gerätehalters auf den FORD S-MAX ProClip wird eine bereits vorhandene, oder separat zu bestellende Brodit Halterung (Handyhalter, Smartphonehalter, Navihalter, MDE oder Tablethalter) für Ihr Gerät benötigt! Diese Halterung wird dann einfach direkt auf die Montageplatte des FORD S-MAX ProClips befestigt, der vorher als Grundhalter in den S-MAX eingebaut wurde. Wir empfehlen dazu ebenfalls eine Handyhalterung von Brodit (Hier liegen die passenden Schrauben für den ProClip immer dabei), es kann aber auch jede andere Halterung benutzt werden, die von den Maßen her auf die Grundplatte vom FORD S-MAX ProClip passt (ca. 49 x 71mm).
Technische Daten des RHD Brodit ProClip für S-MAX:
- Material: hochwertiges, robustes schwarzes ABS Kunststoff
- Die "Dicke" der Auflagefläche vom Brodit ProClip beträgt ca. 5 mm
- Die Auflagefläche (zur Befestigung eines Gerätehalters) beträgt mindestens 49 x 71 mm
- Speziell entwickelt für den FORD S-MAX
- Designt und produziert in Schweden
Das AMPS-Lochplatten-Raster vom Brodit ProClip
Der Brodit ProClip für den FORD S-MAX ist mit einem vorgebohrten AMPS-Lochraster ausgestattet. Dies ermöglicht eine flexible Positionierung Ihres Halters – Auch eine Montage außerhalb des AMPS-Rasters ist problemlos möglich, etwa wenn der verwendete Halter nicht über eine AMPS-Bohrung verfügt, oder wenn Sie eine völlig andere Position bevorzugen.
ProClip 653865 – Lieferumfang:
- Brodit ProClip 653865, passend für FORD S-MAX als Rechtslenker (RHD)
- Bebilderte Einbauanleitung, speziell für den S-MAX ProClip
- ggfls. der Brodit ProClip Gap-Opener (Der Spalt-Öffner liegt nur bei wenn dieser zur Montage benötigt wird!)
Brodit 653865 ProClip Ford S-Max | Hersteller Infos | Technische Daten | Wichtige Hinweise
Brodit 653865 ProClip Ford S-Max
For models both with and without upper storage compartment.
- Brodit-Nr.: 653865
- Produkt: ProClip
- Passt für: Ford S-Max
- Baujahr(e): 2006 bis 2015
- Passende Länder: UK / United Kingdom
- Für Fahrzeuge mit: Rechtslenker (Lenkrad auf der rechten Seite)
- Position im Fahrzeug: Center mount
Die Brodit ProClip 653865 Halterung ist passend für:
| Hersteller | Modell | Sonstige Infos | Baujahr(e) |
| Ford | S-Max | For models both with and without upper storage compartment. (1) | 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 |
| Ford | Galaxy | Siehe (1) | 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 |
Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.
Schritt 1: Die dünne Ende der beiliegenden "Gap Opener (Spaltöffner)" zum Aufweiten in den Spalt zwischen der Blende und dem Armaturenbrett drücken. Die Schutzfolie vom Klebestreifen am ProClip entfernen.

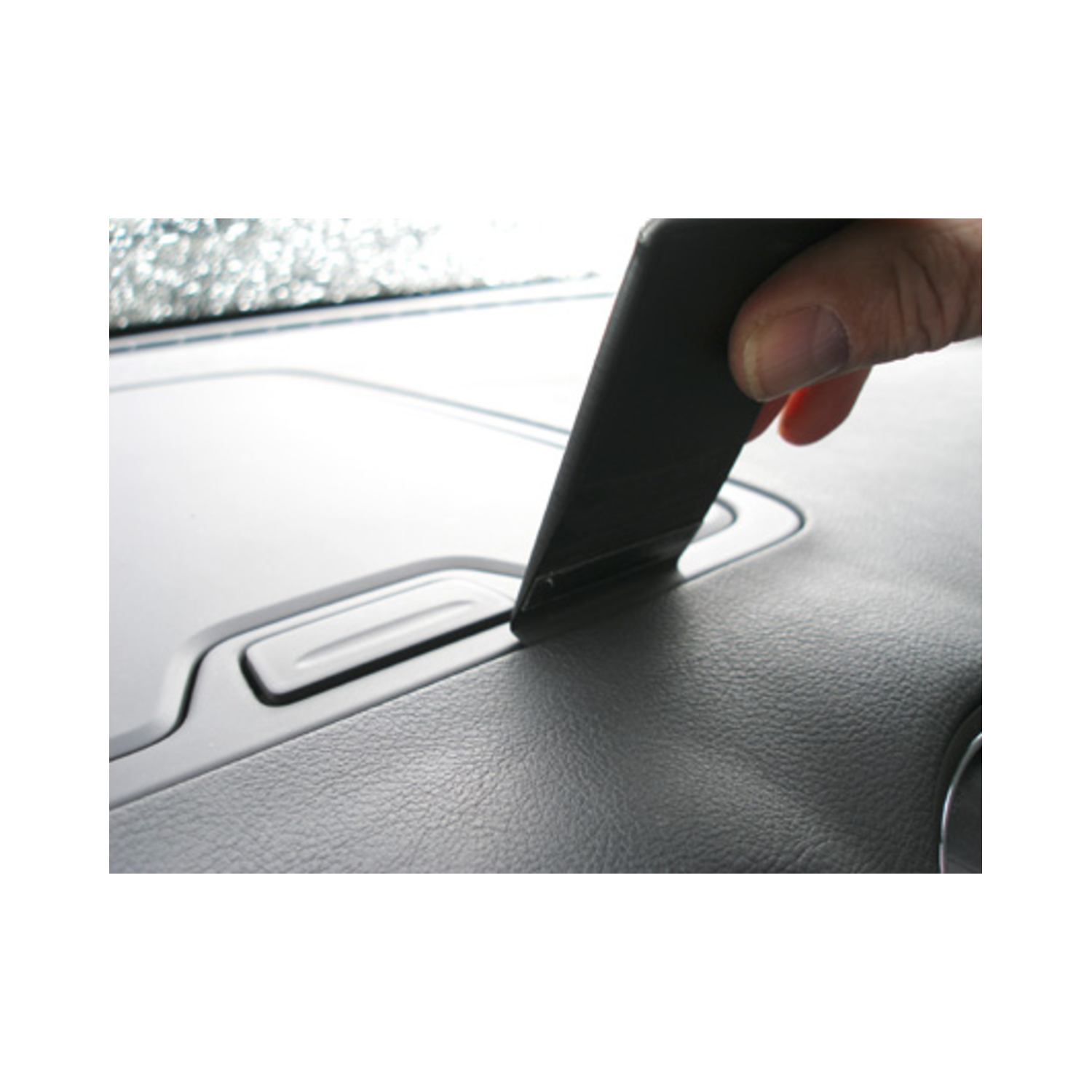

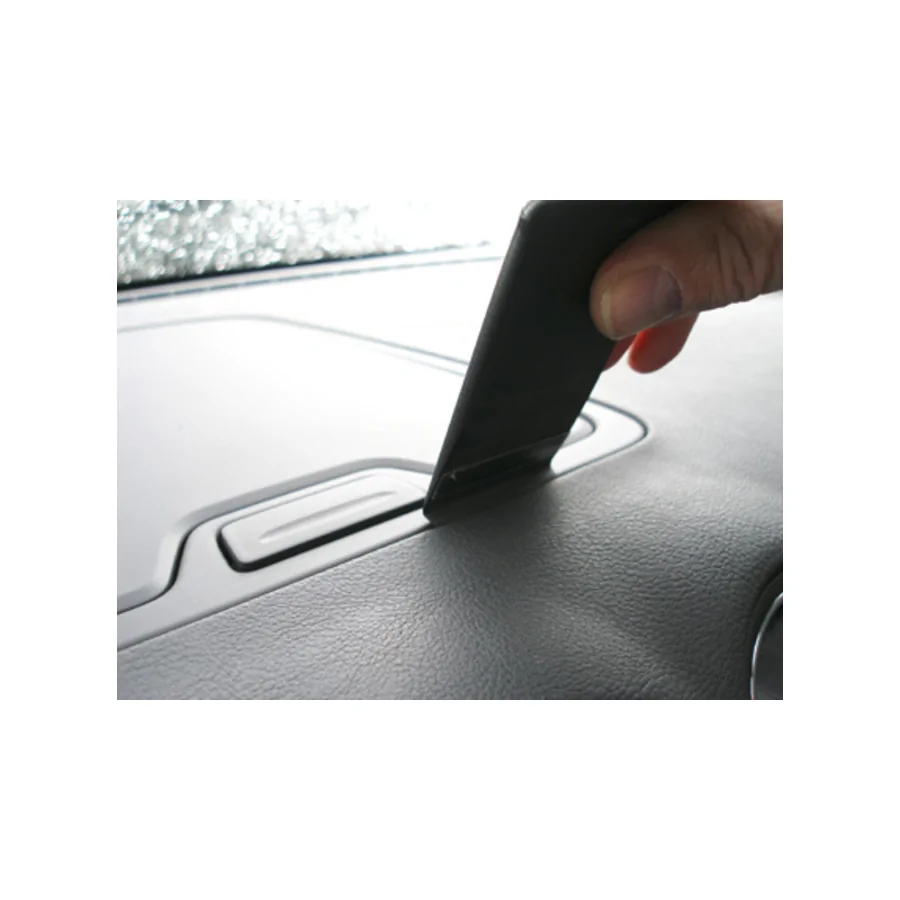

Schritt 2: Die gedrehte Kante am oberen Ende des ProClip in den Spalt zwischen dem Rahmen um dem Münzfach und dem Armaturenbrett drücken. Den ProClip nach unten klappen, so dass sich die angewinkelte obere Kante unter dem Rahmen um dem Münzfach festhakt.

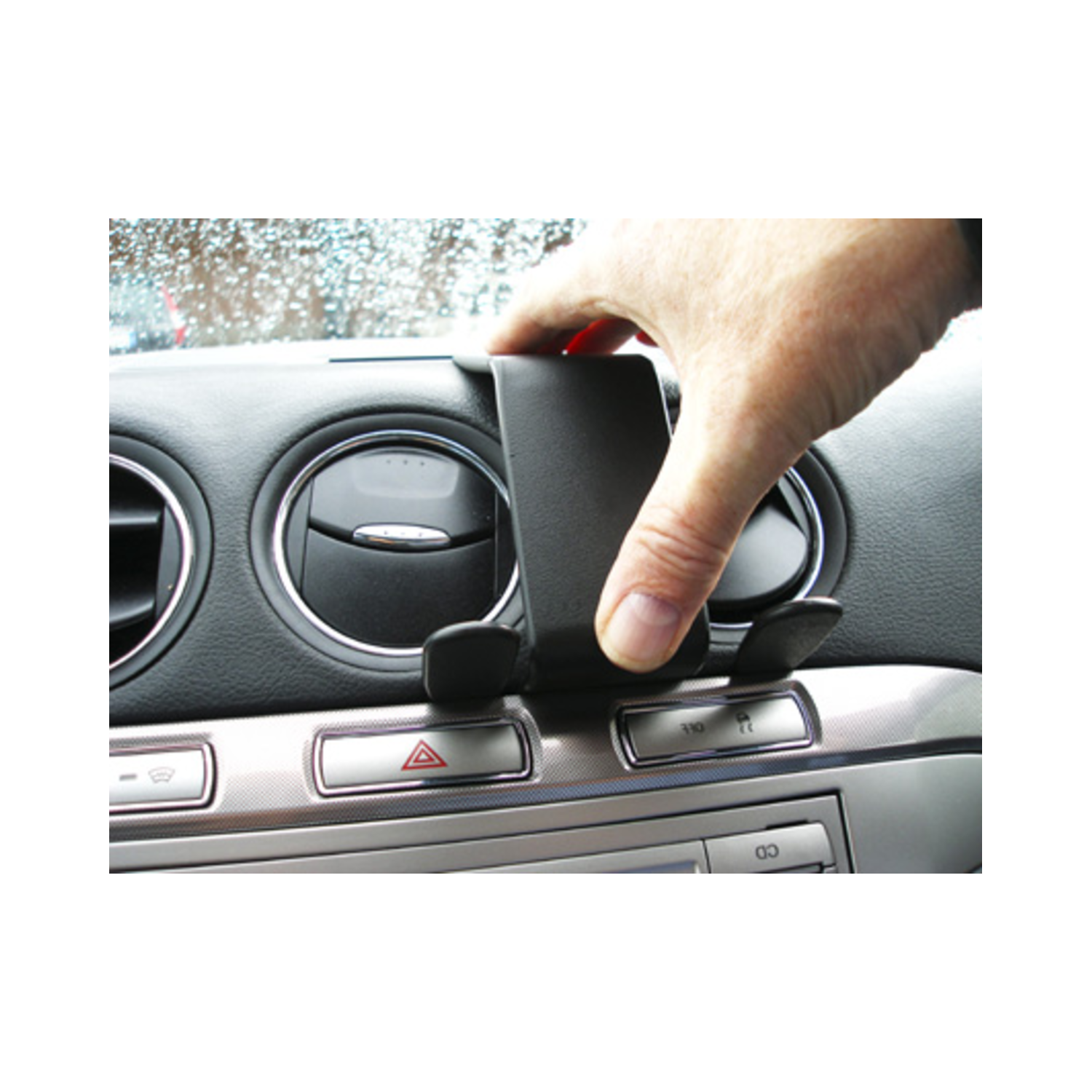

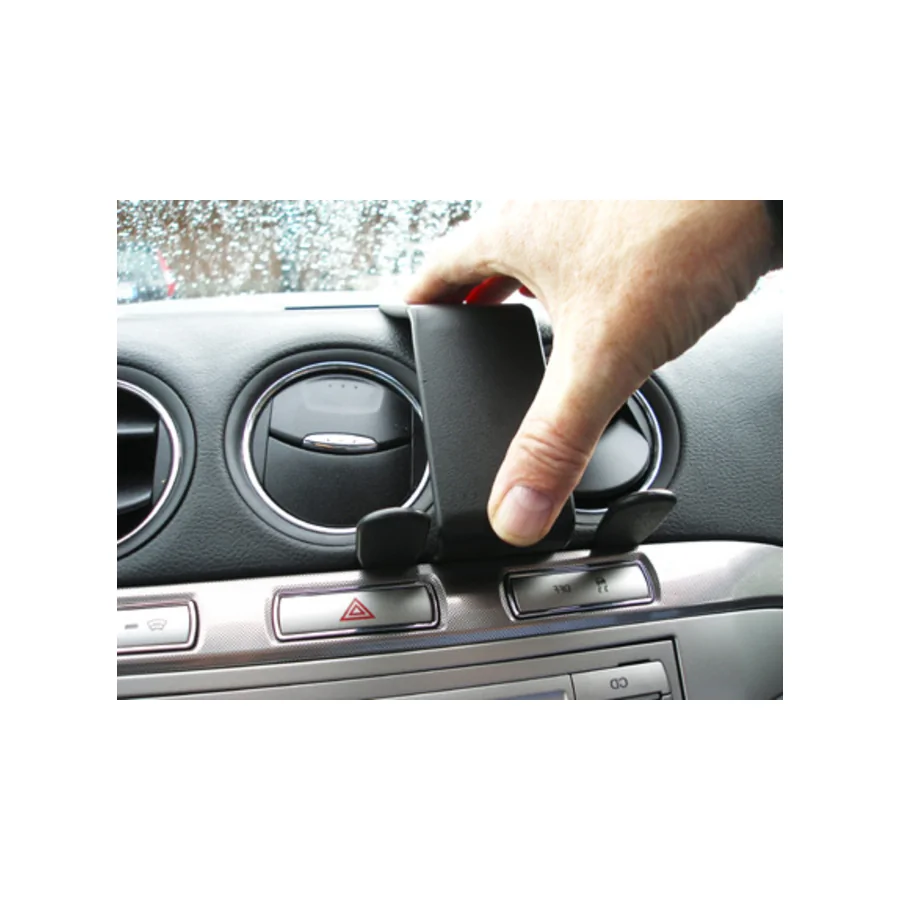

Schritt 3: Das untere Ende des ProClip in den Spalt zwischen den "Gap Opener (Spaltöffner)n" drücken. Die "Gap Opener (Spaltöffner)" herausziehen.

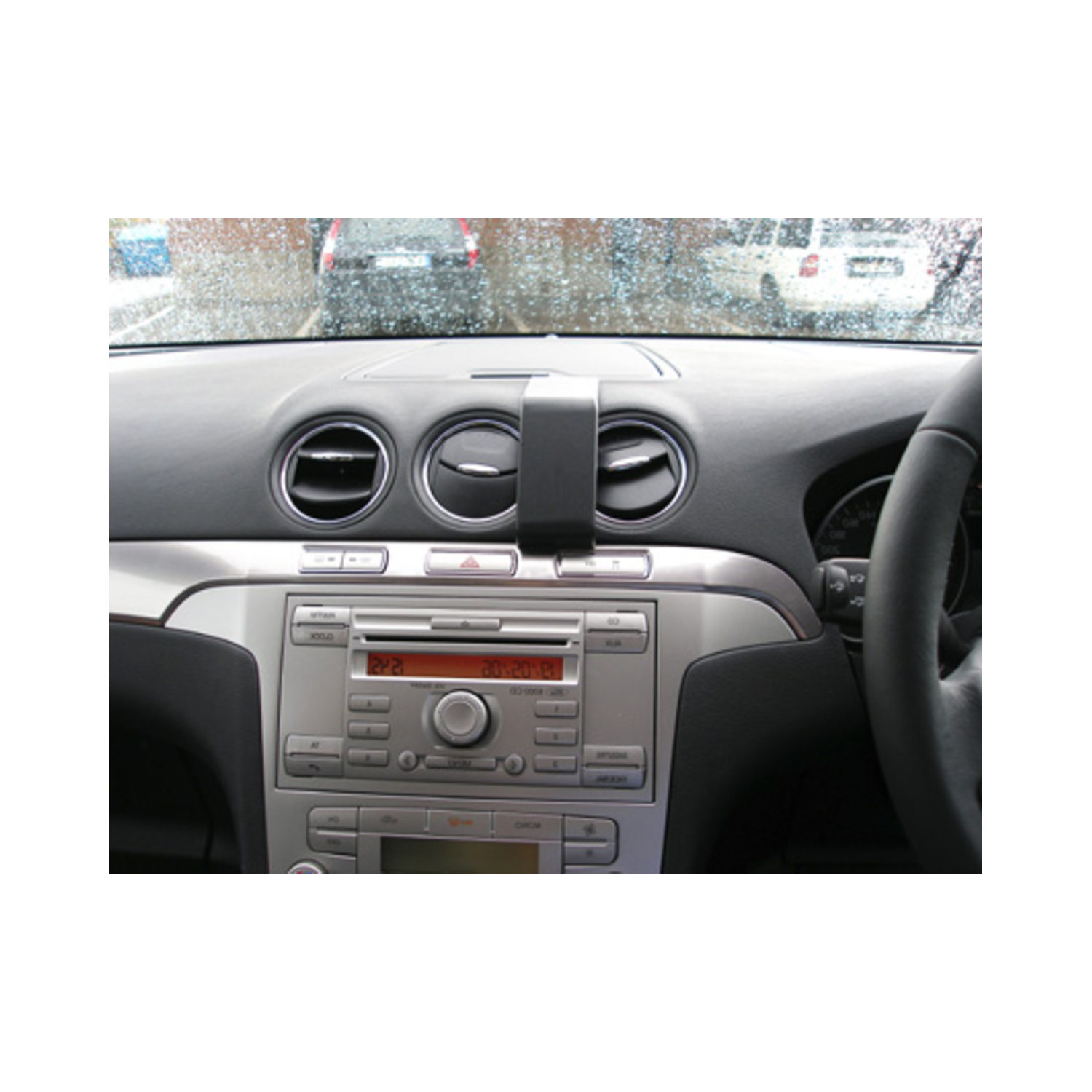

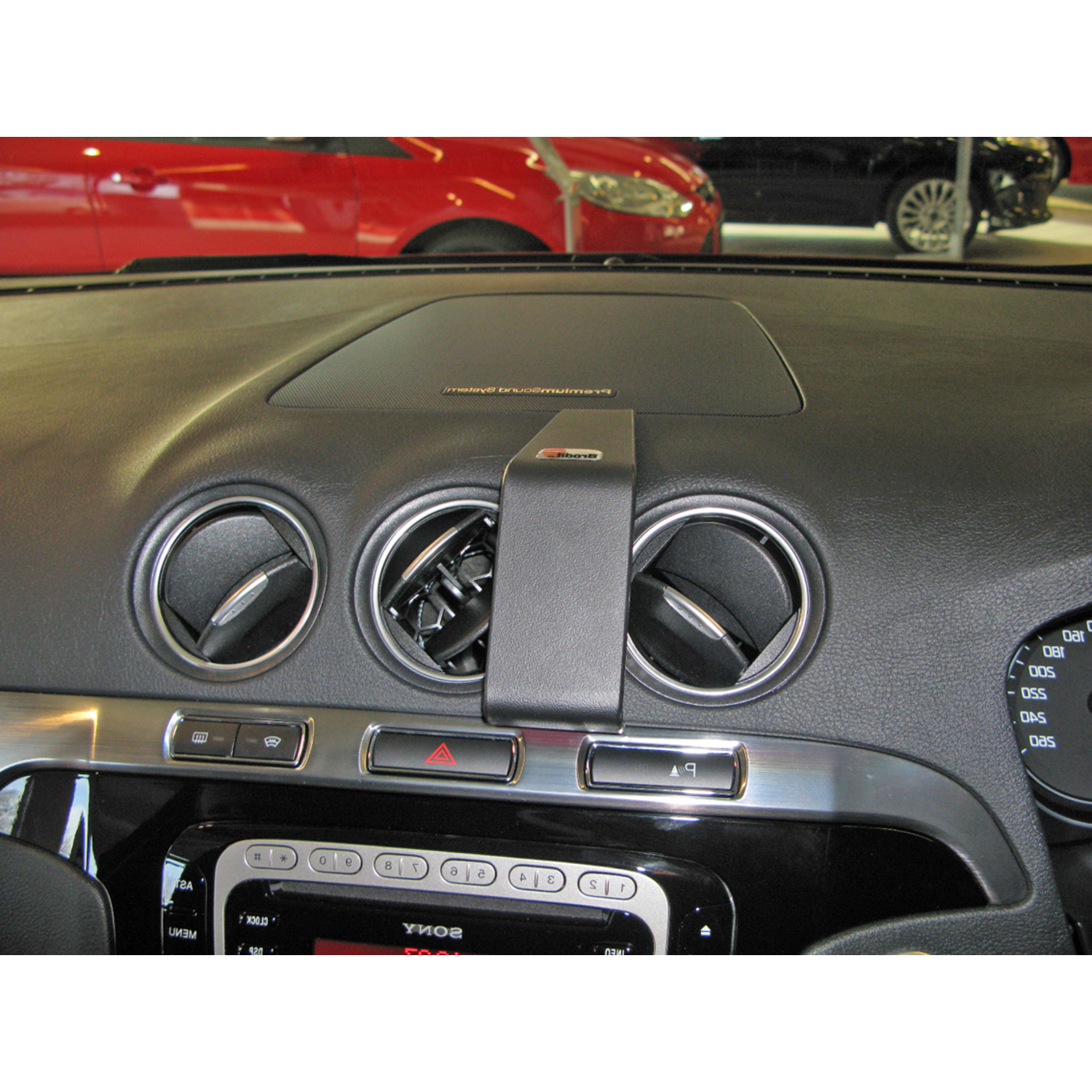

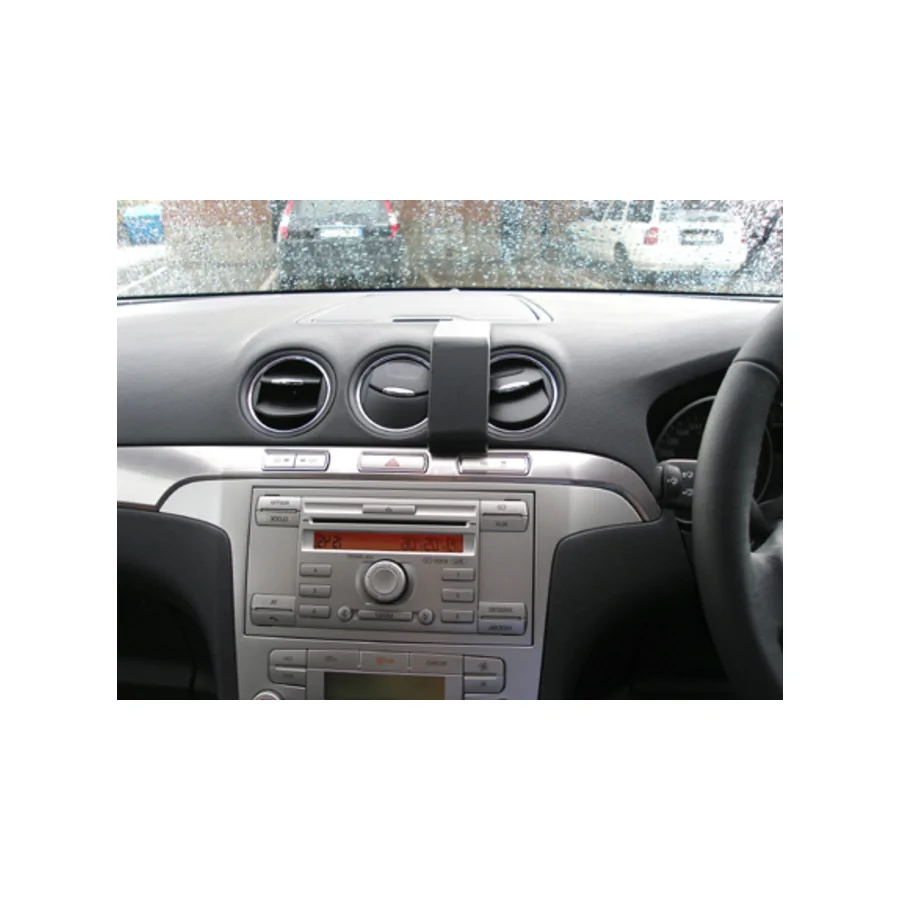

ProClip ist montiert.
Beispielhafte Ansicht der Auflagefläche des Ford Galaxy Brodit ProClip:
