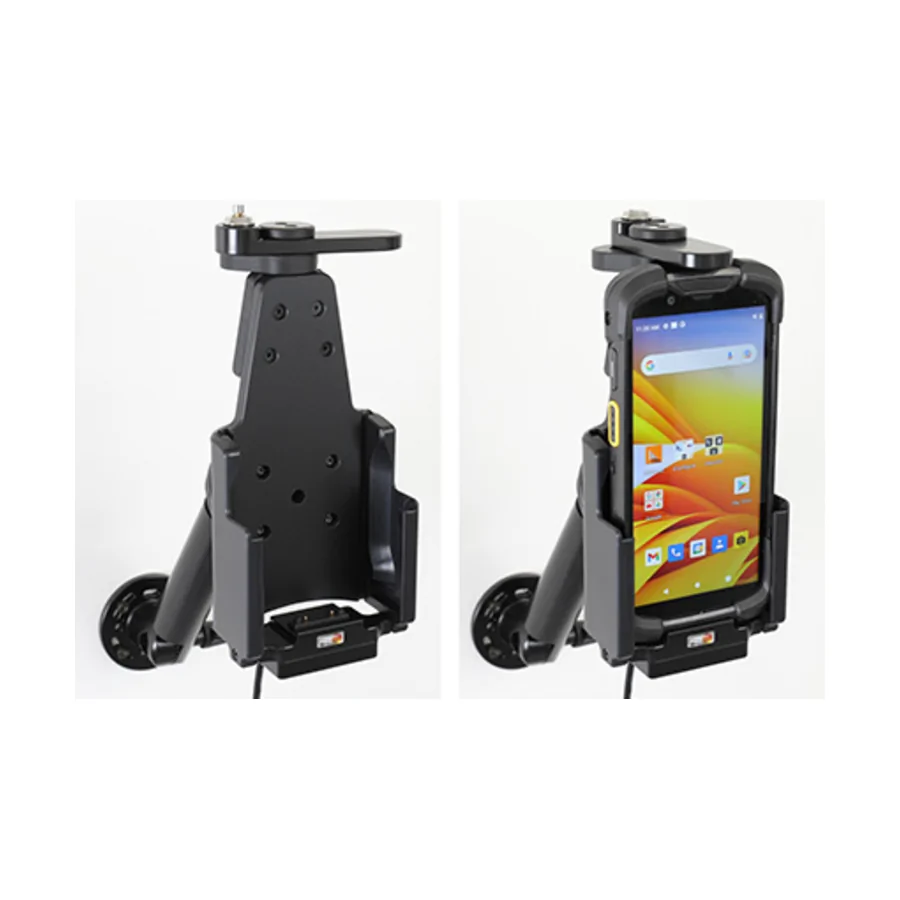

736310 | Brodit abschließbarer Halter Aktiv, mit Festanschluss, 12/24V, für ZEBRA TC78, Ladung über Pogo-Pins (für Geräte mit oder ohne Handschlaufe), mit Molex Stecker für den festen Einbau im KFZ / LKW, inkl. 2 Schlüssel

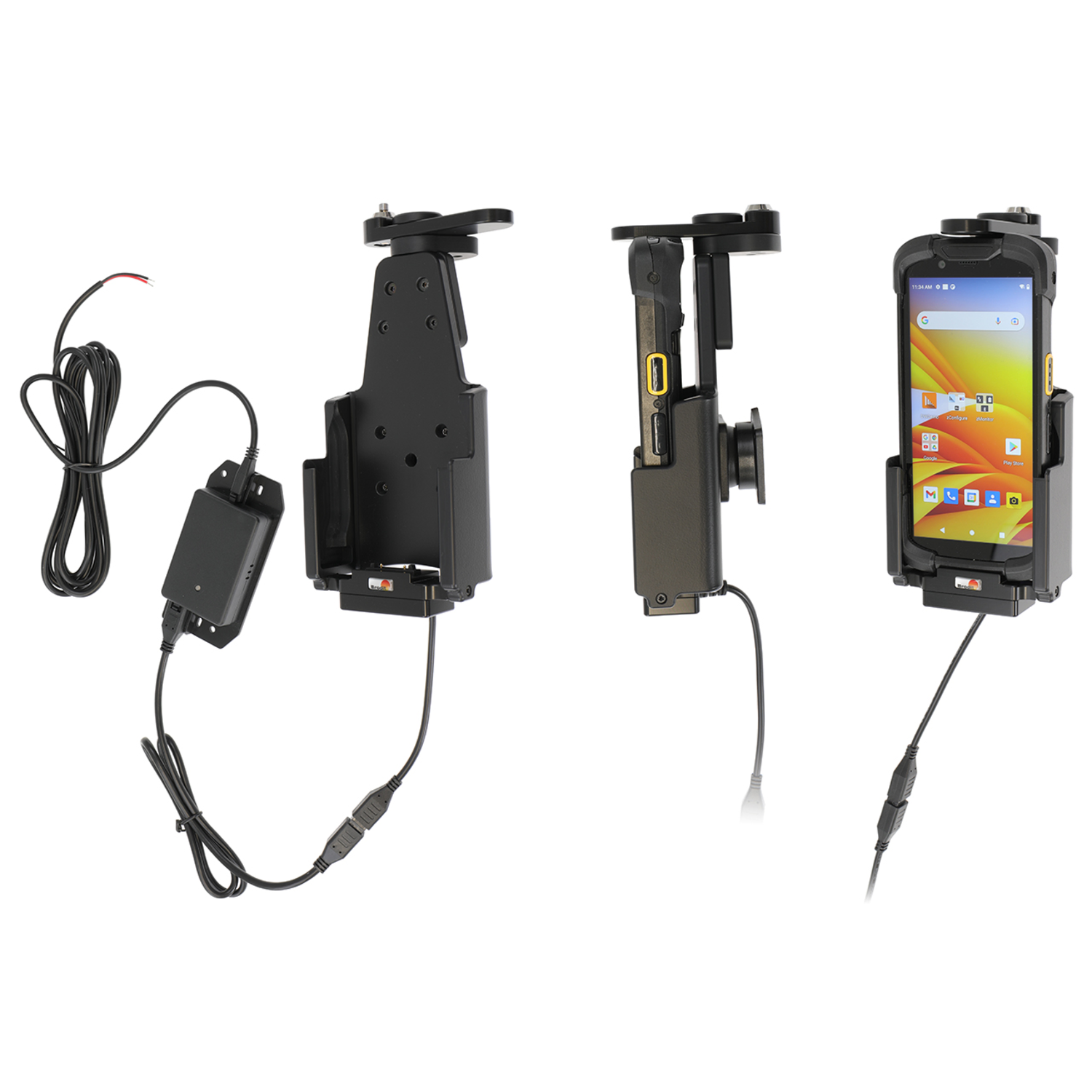

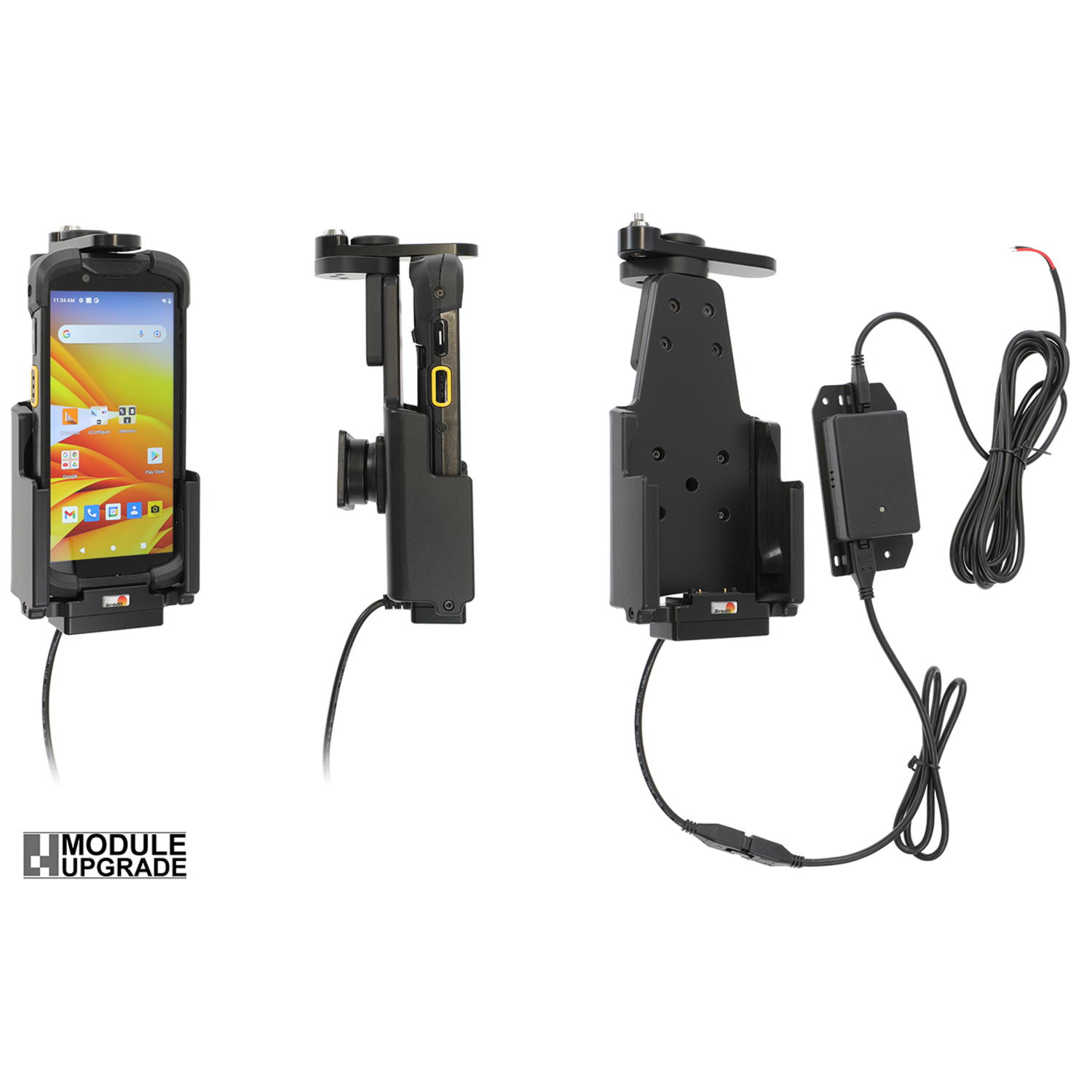

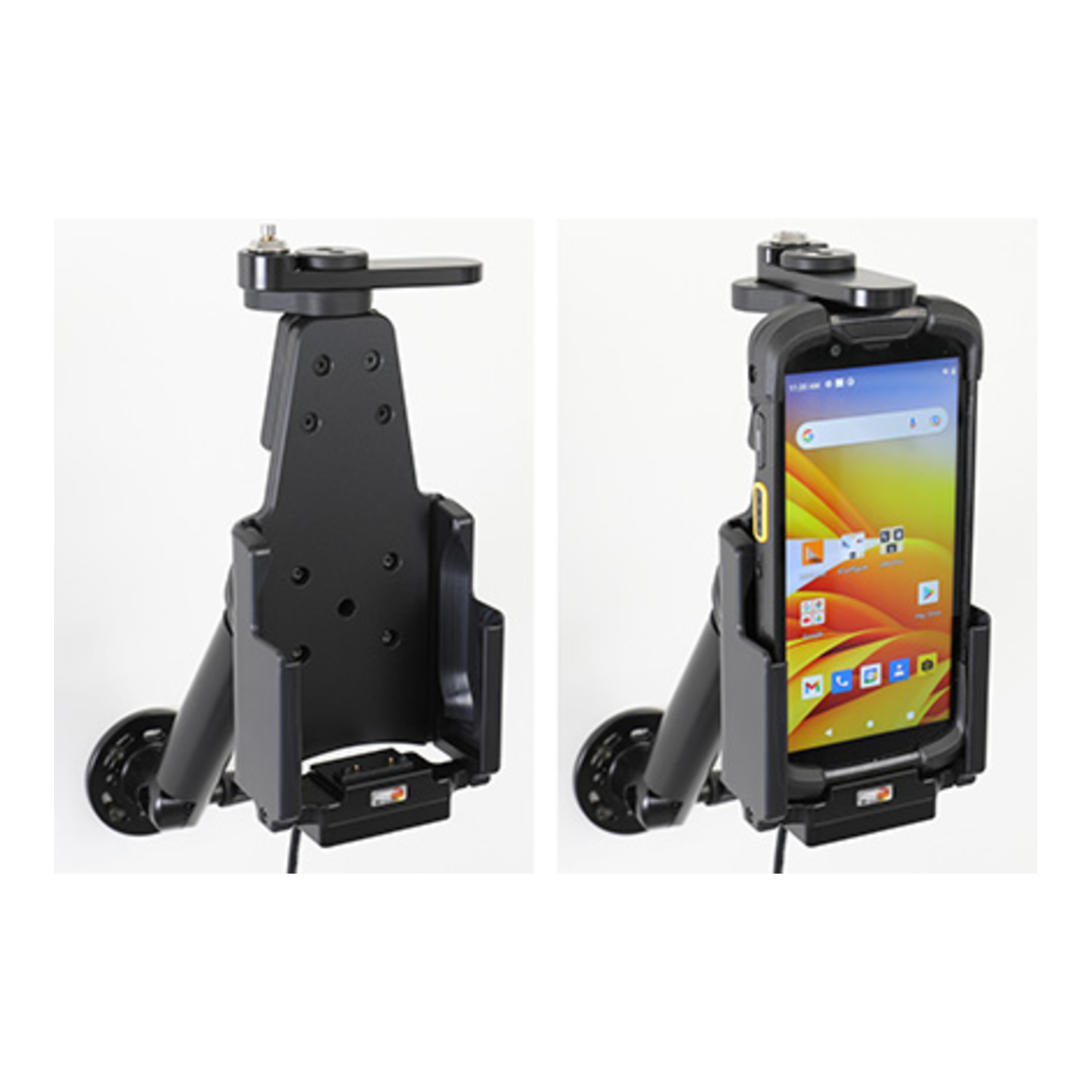

Brodit 736310, abschließbarer Halter mit Festanschluss (12/24V, 2A), passend für ZEBRA TC78

• Die TC78 Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr ZEBRA TC78 konstruiert
• Die Montageplatte des TC78 Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des TC78
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr TC78 mit dem passenden Ladestrom
• Das ZEBRA TC78 wird mit einem Schloss gesichert

• Brodit ProClip oder Lederkonsole.

• Brodit 736310, aktive Ladehalterung für ZEBRA TC78, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)
• 2x Schlüssel für die Sicherung des ZEBRA TC78

Die Ladung des TC78 erfolgt über das Brodit Molex-Adapter-System:

Kabel: 1x Molex-Stecker - 4 PIN - frei belegbar
Kabel: 1x offene Enden - Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: mindestens 2A

Der TC78 Brodit Halter wird ohne ein eventuell abgebildetes ZEBRA TC78 oder sonstiges optinales Zubehör geliefert!

---

Brodit 736310 Halterung mit Schlüssel-Verschluss - Zebra TC78 Zebra TC78 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 736310 Halterung mit Schlüssel-Verschluss - Zebra TC78 Zebra TC78
Aktiv Halterung für eine feste Installation. Mit Kugelgelenk. 2A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss. Passend für Geräte mit oder ohne Handschlaufe. Module Upgrade Cradle. 2 Schlüsseln.

• Brodit-Nr.:   736310
• Produkt:   Halterung mit Schlüssel-Verschluss - Zebra TC78
• Warengruppe:   Rugged Devices
• Passt für:   Zebra TC78
• Artikel-Gewicht:   490 Gramm

---

Konfigurator mit Zebra TC73 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 736310 ist passend für:

Hersteller	Modell	Sonstige Infos
Zebra	TC73	Aktiv Halterung für eine feste Installation. Mit Kugelgelenk. 2A Ladung. 12 + 24V. Mit Easy-switching system. Ladung durch Pogo-Anschluss. Passend für Geräte mit oder ohne Handschlaufe. Module Upgrade Cradle. 2 Schlüsseln. (1)
Zebra	TC78	Siehe (1)

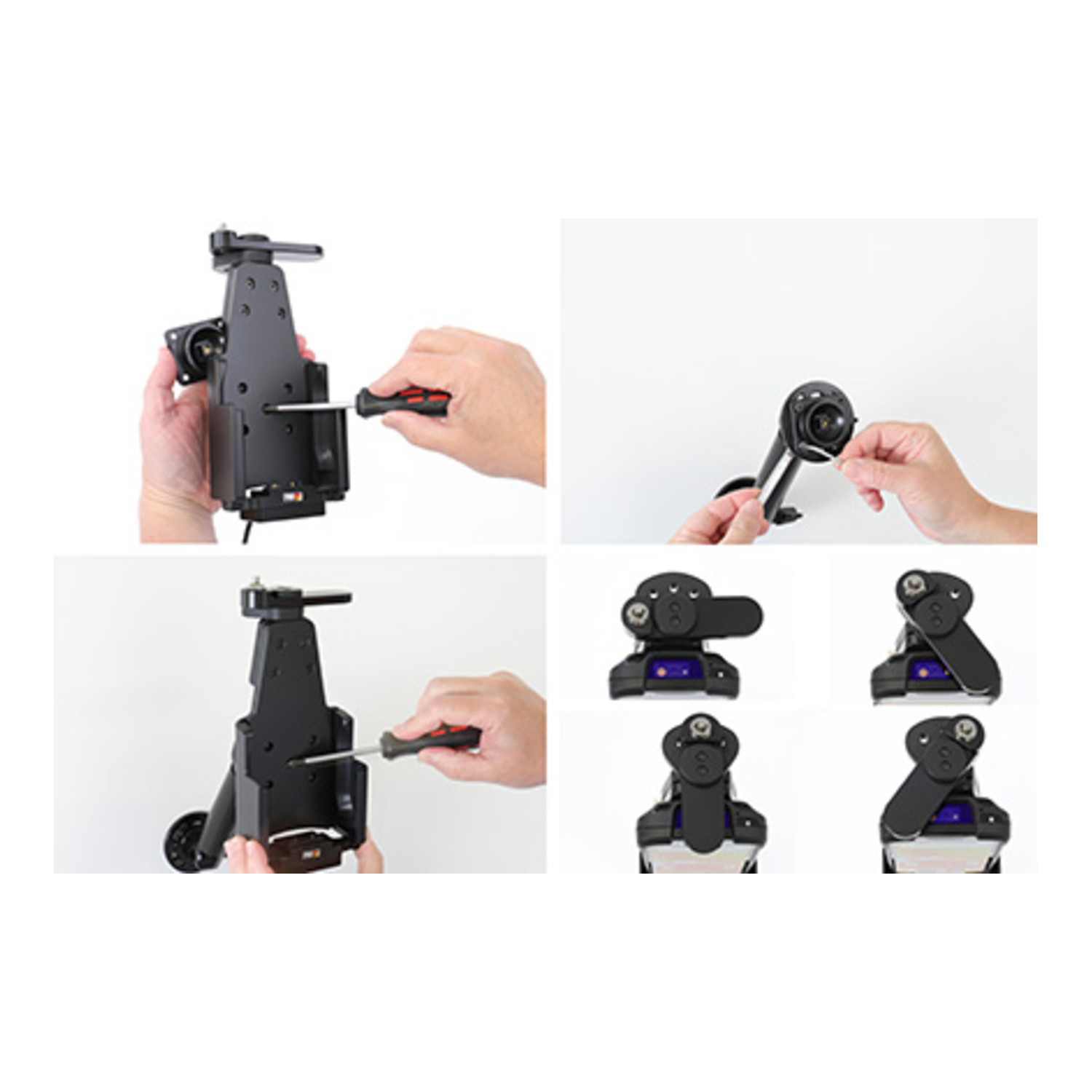

Montageanleitung Brodit 736310

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

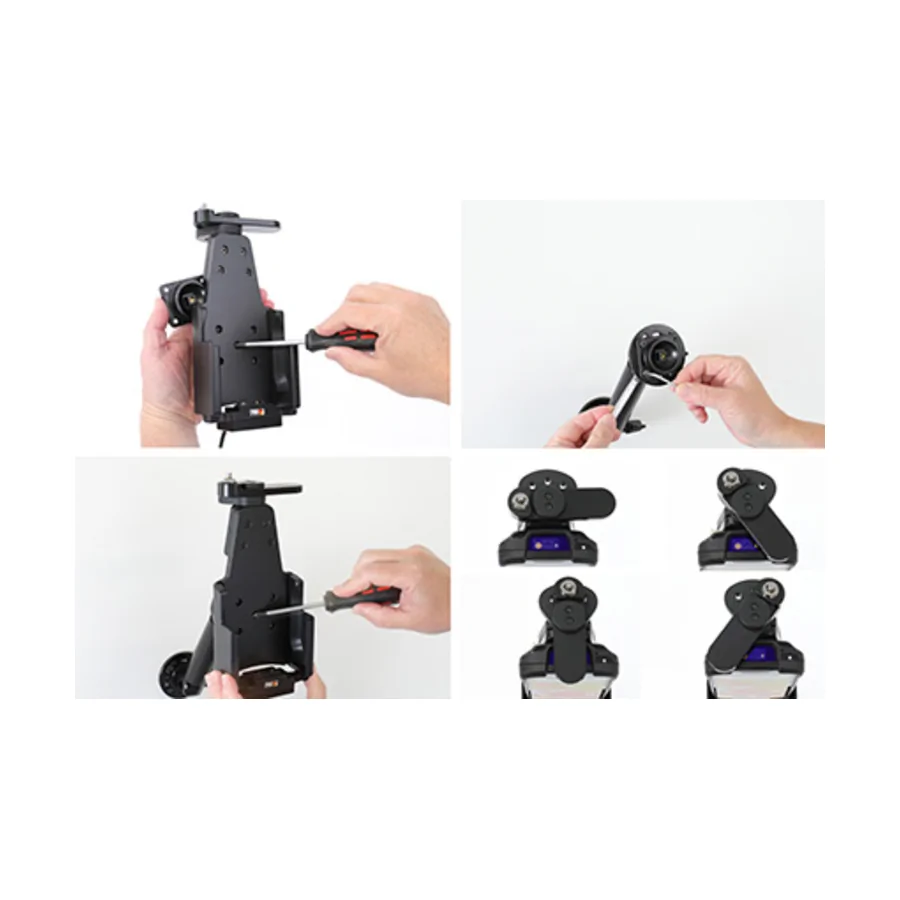

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen, so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

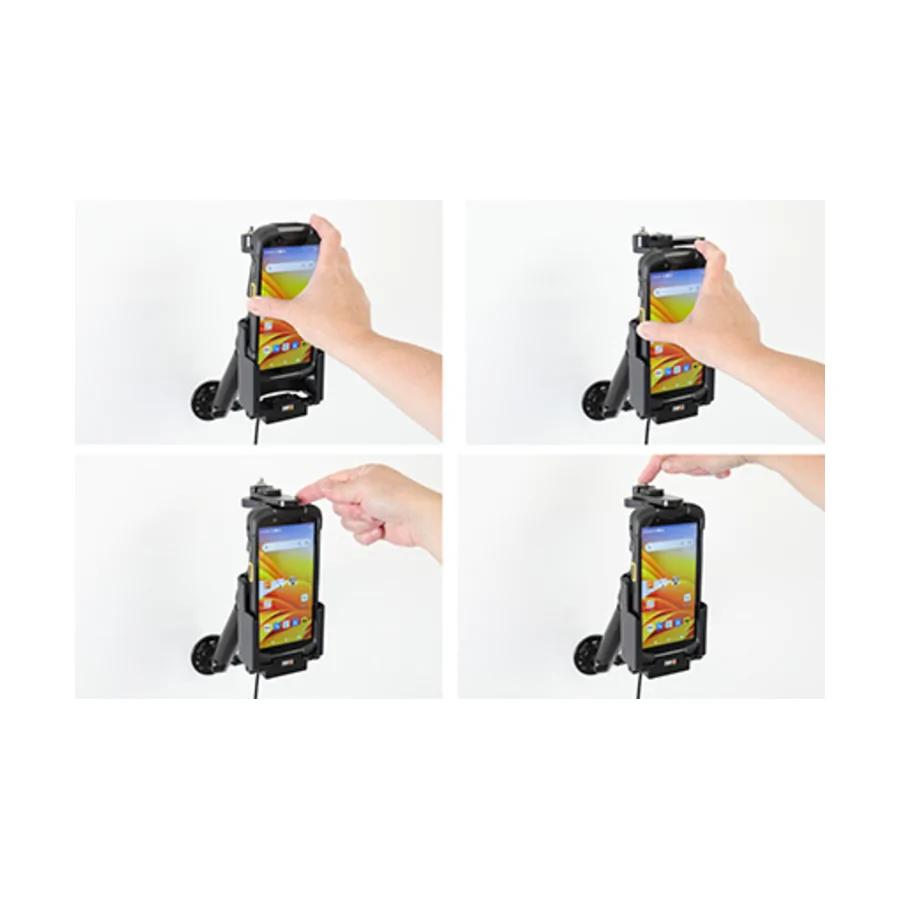

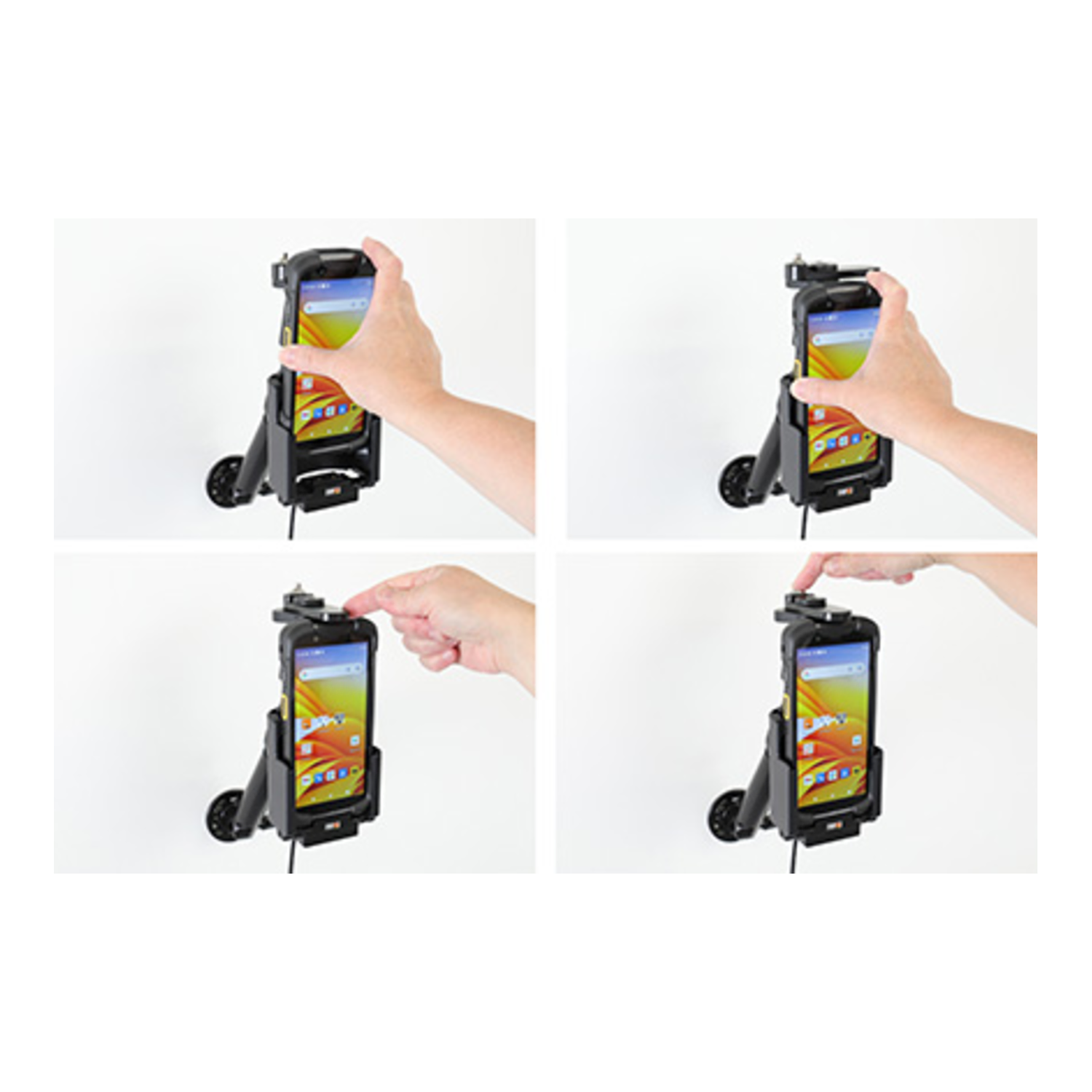

Schritt 2: So platzieren Sie das Gerät in der Halterung: Platzieren Sie das Gerät über der Halterung und schieben Sie es gerade nach unten in die Halterung. Drehen Sie die schwenkbare obere Stütze seitlich, um das Gerät in der Halterung zu ?arretieren?. Drücken Sie die Taste zum Sperren.

---

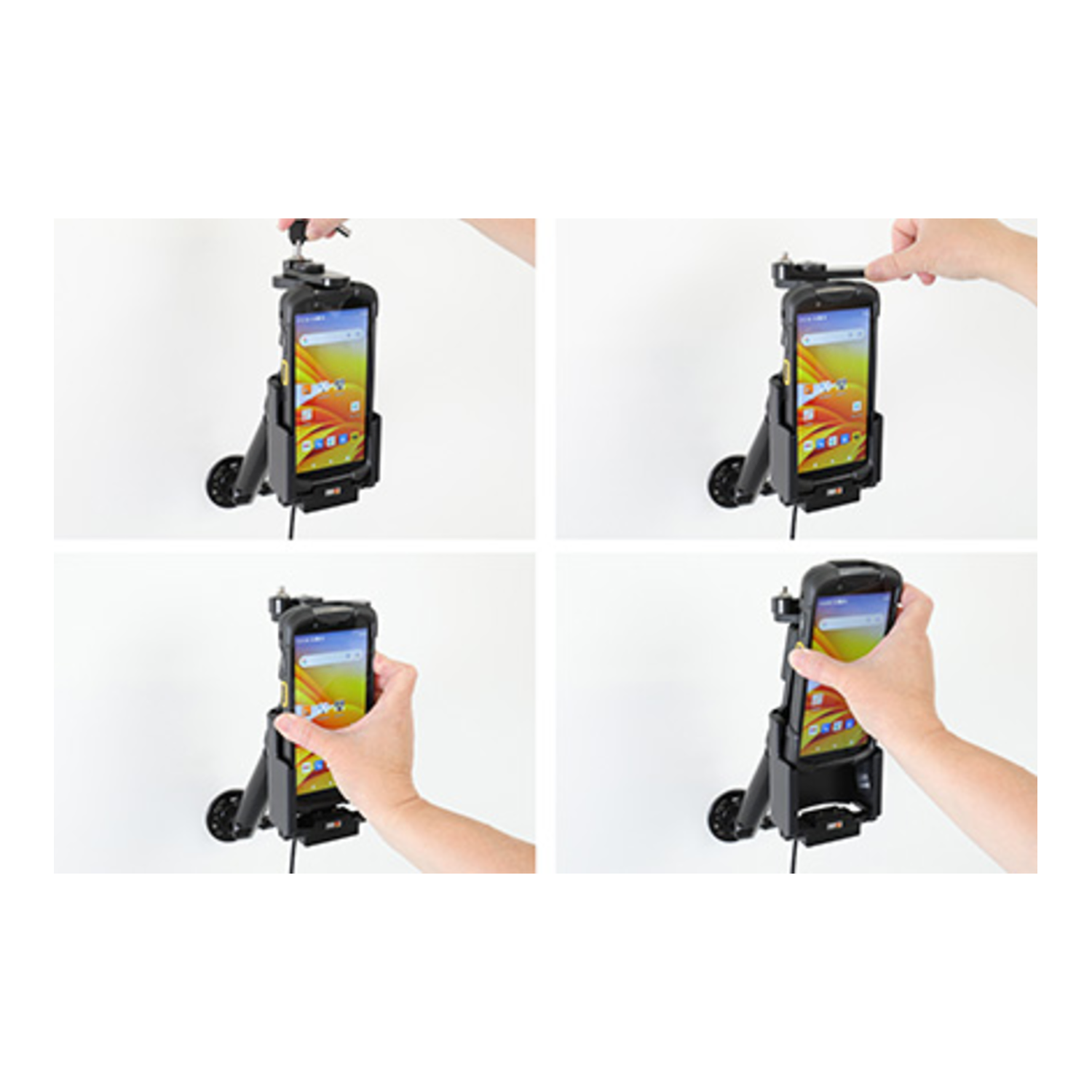

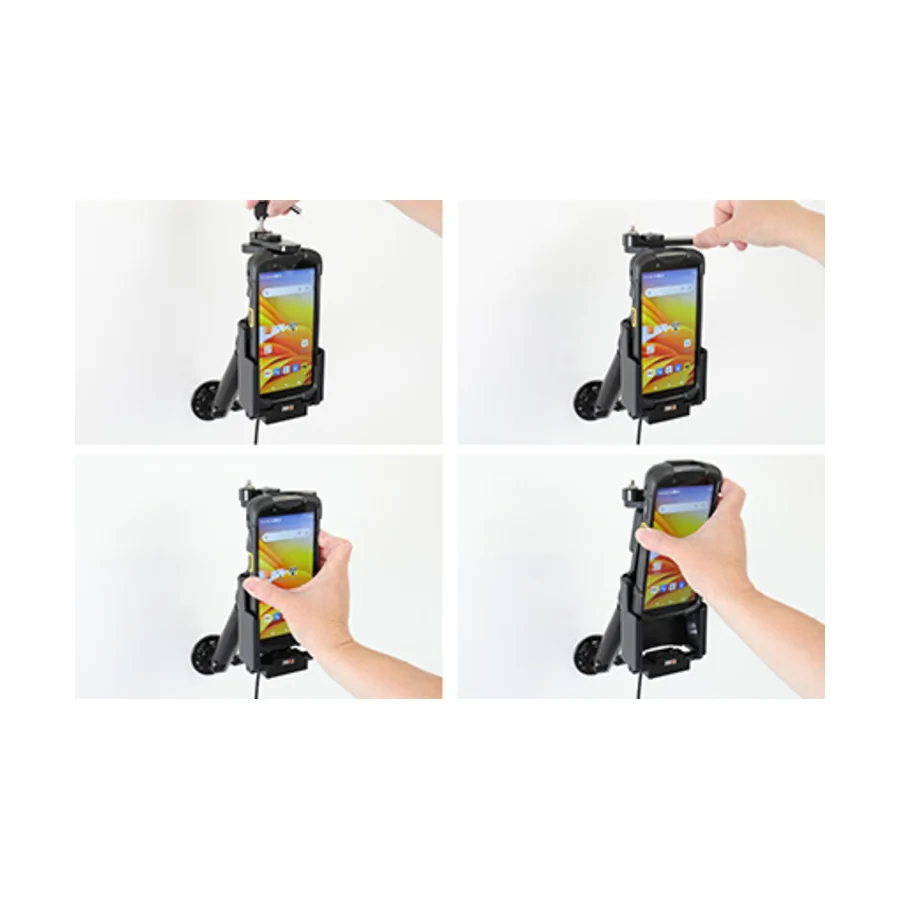

Schritt 3: Das Gerät von der Halterung zu entfernen: Das Schloss mit der Schlüssel öffnen. Die schwenkbare obere Stütze seitwärts drehen, so dass das Gerät frei ist. Das Gerät gerade nach oben raus von Halterung nehmen.

---

Die Halterung ist montiert.

---
