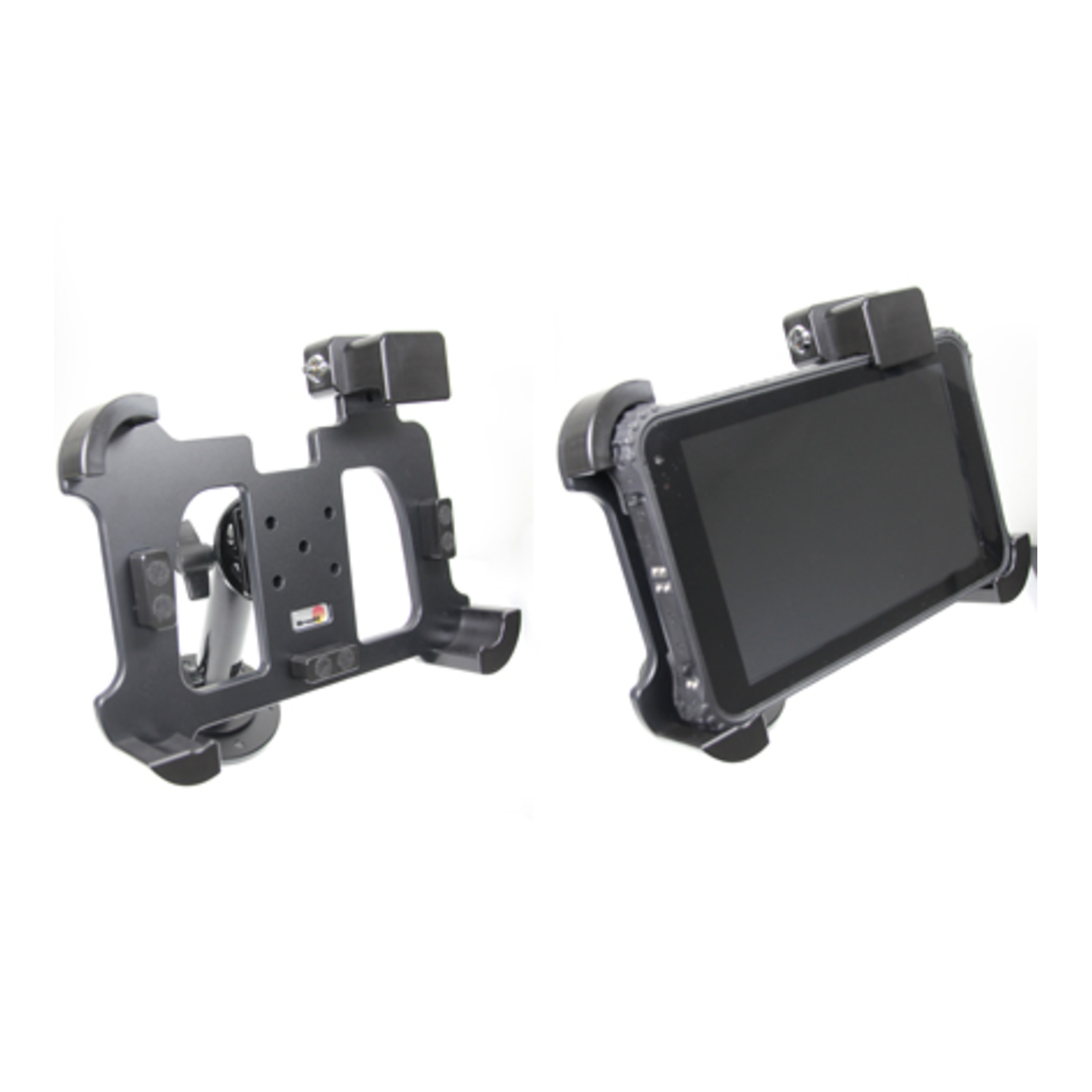

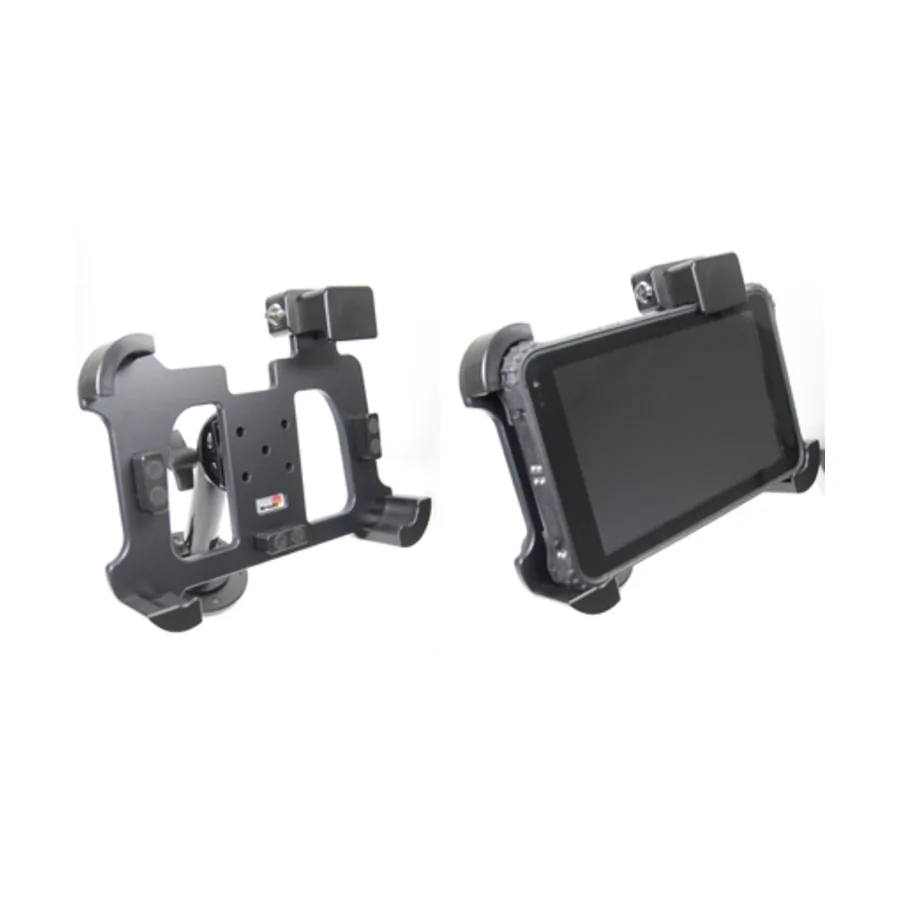

739082 | Brodit abschließbarer Halter für ATHESI E8, Montageplatte mit Kugelgelenk, inkl. 2 Schlüssel

Brodit abschließbarer Halter , passend für

• Die Brodit Halterung kann auf einem Brodit ProClip oder direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr konstruierter Halter
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben geliefert und hat eine Montagefläche von ca. 50x42 mm.
• Die Aufnahme der originalen Kabel (für Ladung / Headset) ist gewährleistet
• Diebstahlschutz durch den abschließbaren Halter

Empfohlenes Zubehör zur Befestigung des Brodit Halter im KFZ / LKW:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• Brodit , abschließbare Halterung für
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)
• 2x Schlüssel für den Halter

---

Brodit 739082 Halterung mit Schlüssel-Verschluss. Athesi E8 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

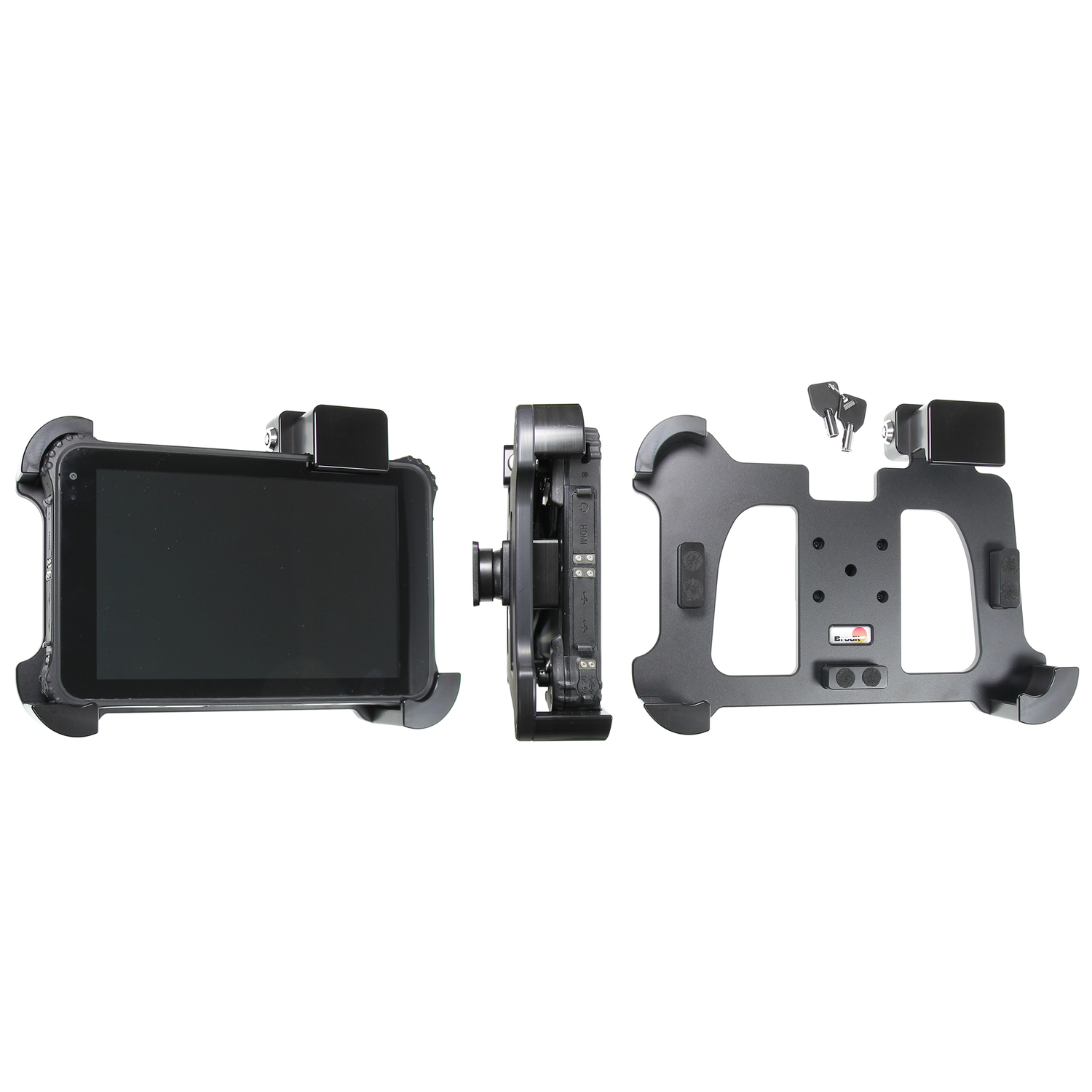

Brodit 739082 Halterung mit Schlüssel-Verschluss. Athesi E8
Passiv Halterung mit Kugelgelenk. 2 Schlüssel eingeschlossen.

• Brodit-Nr.:   739082
• Produkt:   Halterung mit Schlüssel-Verschluss.
• Warengruppe:   Tablet
• Passt für:   Athesi E8
• Passende Länder:   Deutschland / Österreich / Europa, Australien, UK / United Kingdom, USA
• Länge / Höhe:   196 mm
• Breite:   247 mm
• Tiefe:   71 mm
• Volumen:   3437 cm³
• Artikel-Gewicht:   425 Gramm

---

Der Brodit Halter 739082 ist passend für:

Hersteller	Modell	Sonstige Infos
Athesi	E8	Passiv Halterung mit Kugelgelenk. 2 Schlüssel eingeschlossen.

Montageanleitung Brodit 739082

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

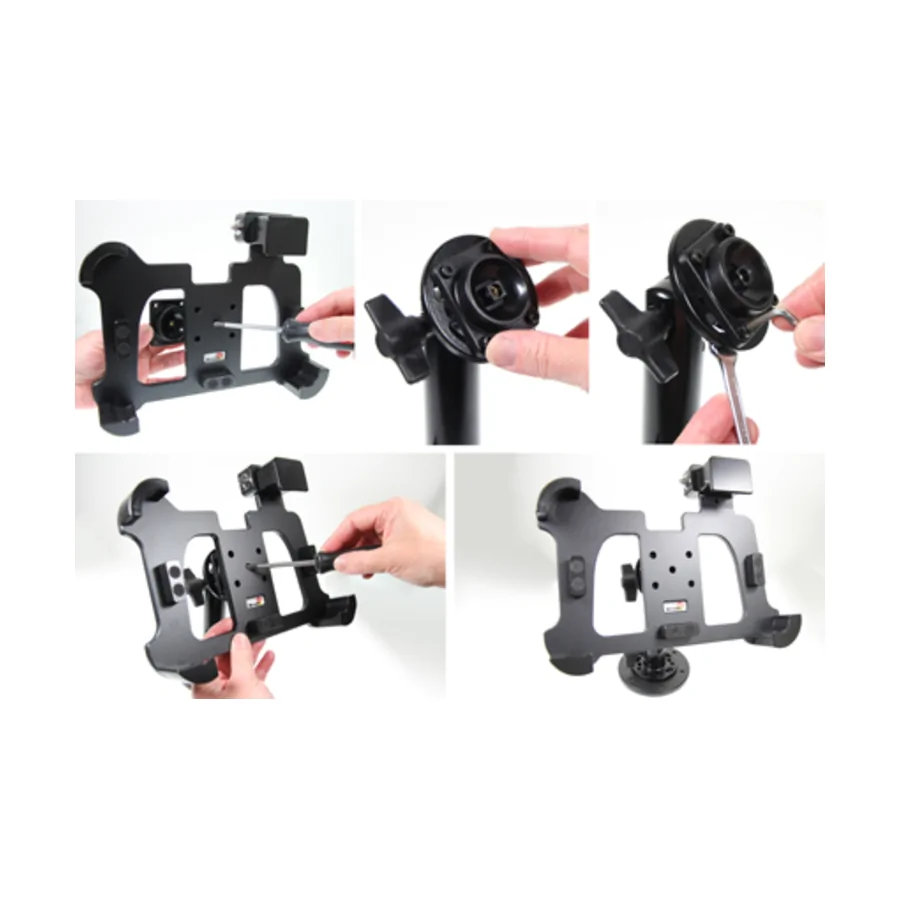

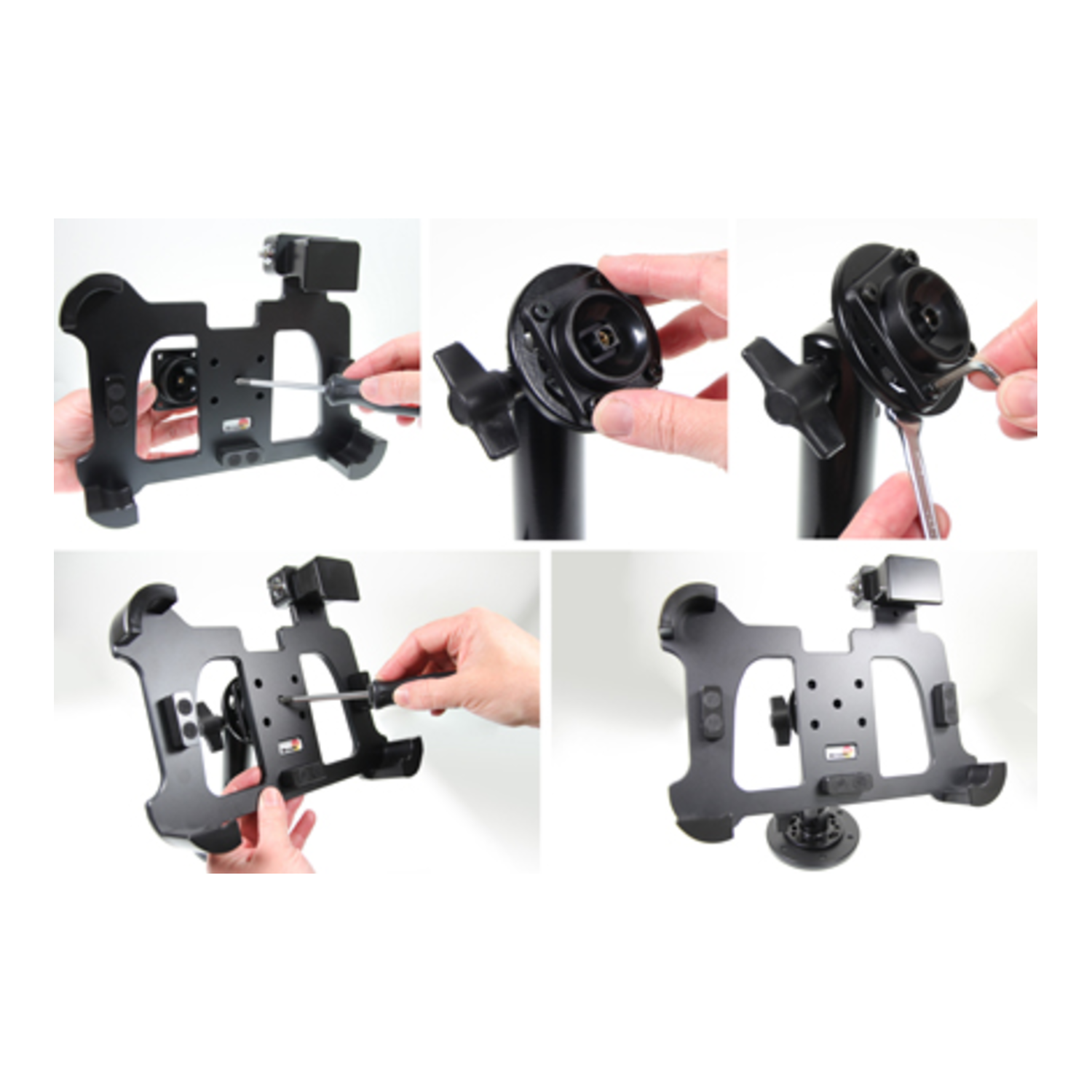

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Halterung festschrauben. Zuerst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

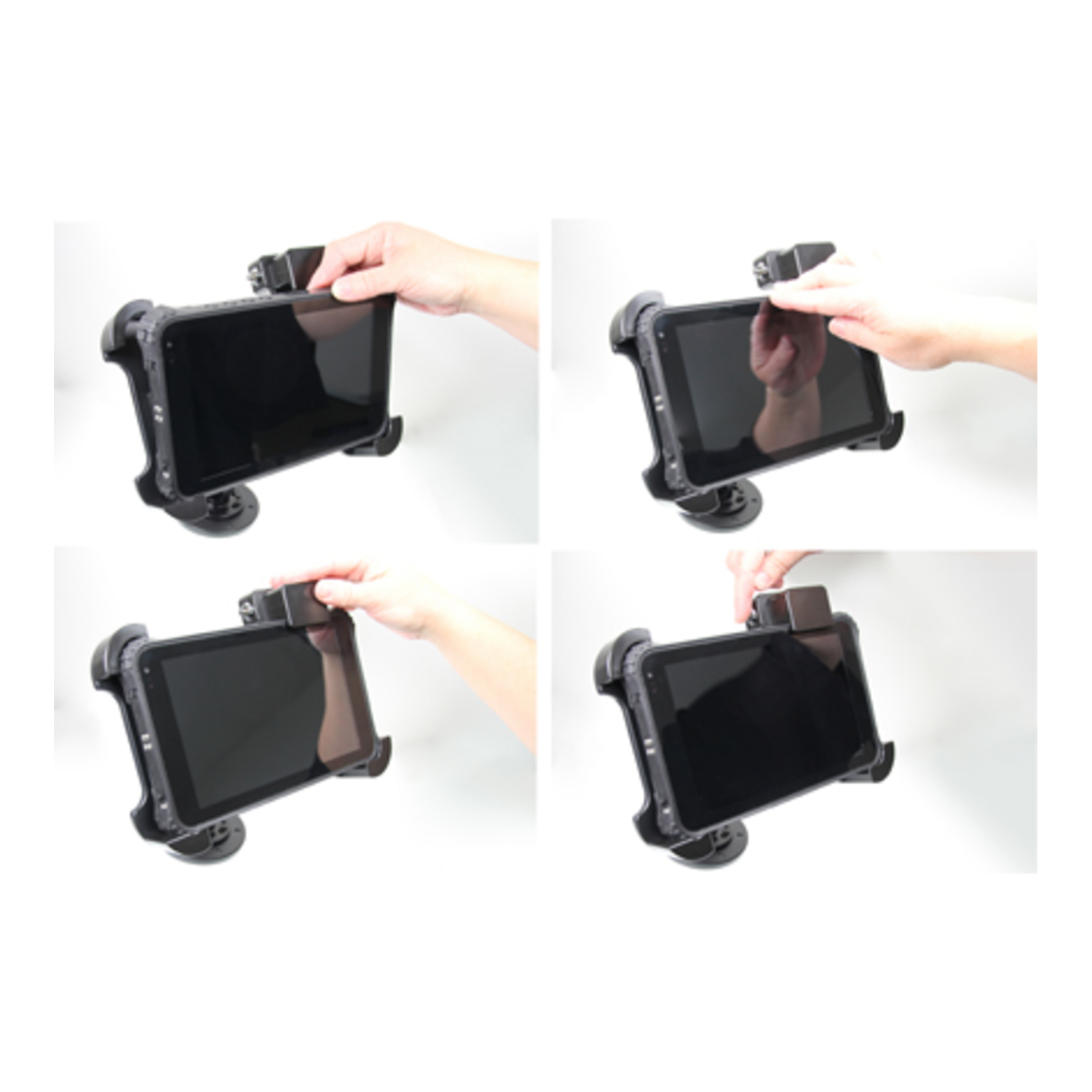

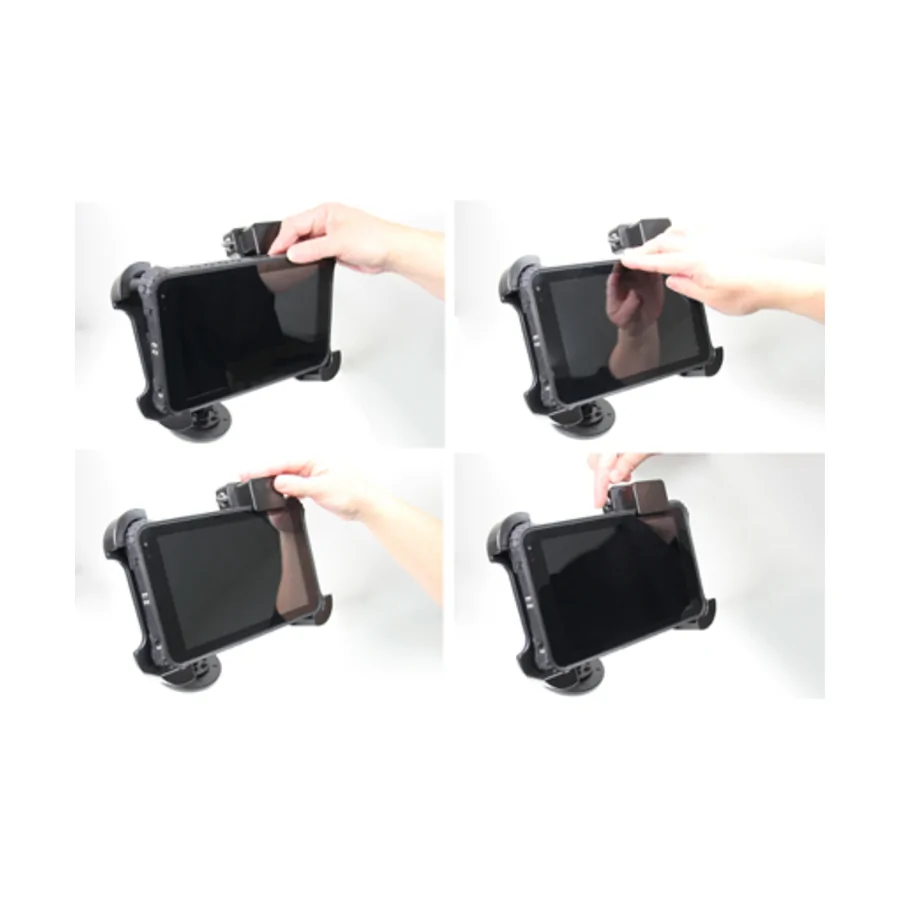

Schritt 2: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das obere Stück nach unten drücken und das Schloss verriegeln.

---

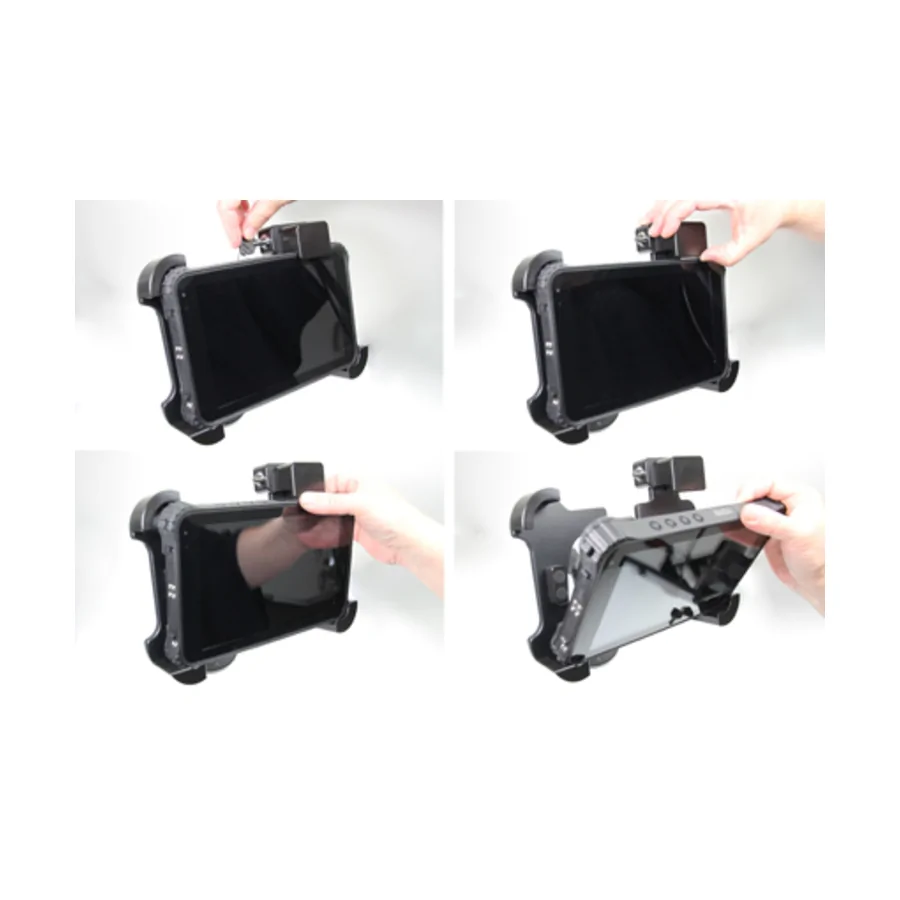

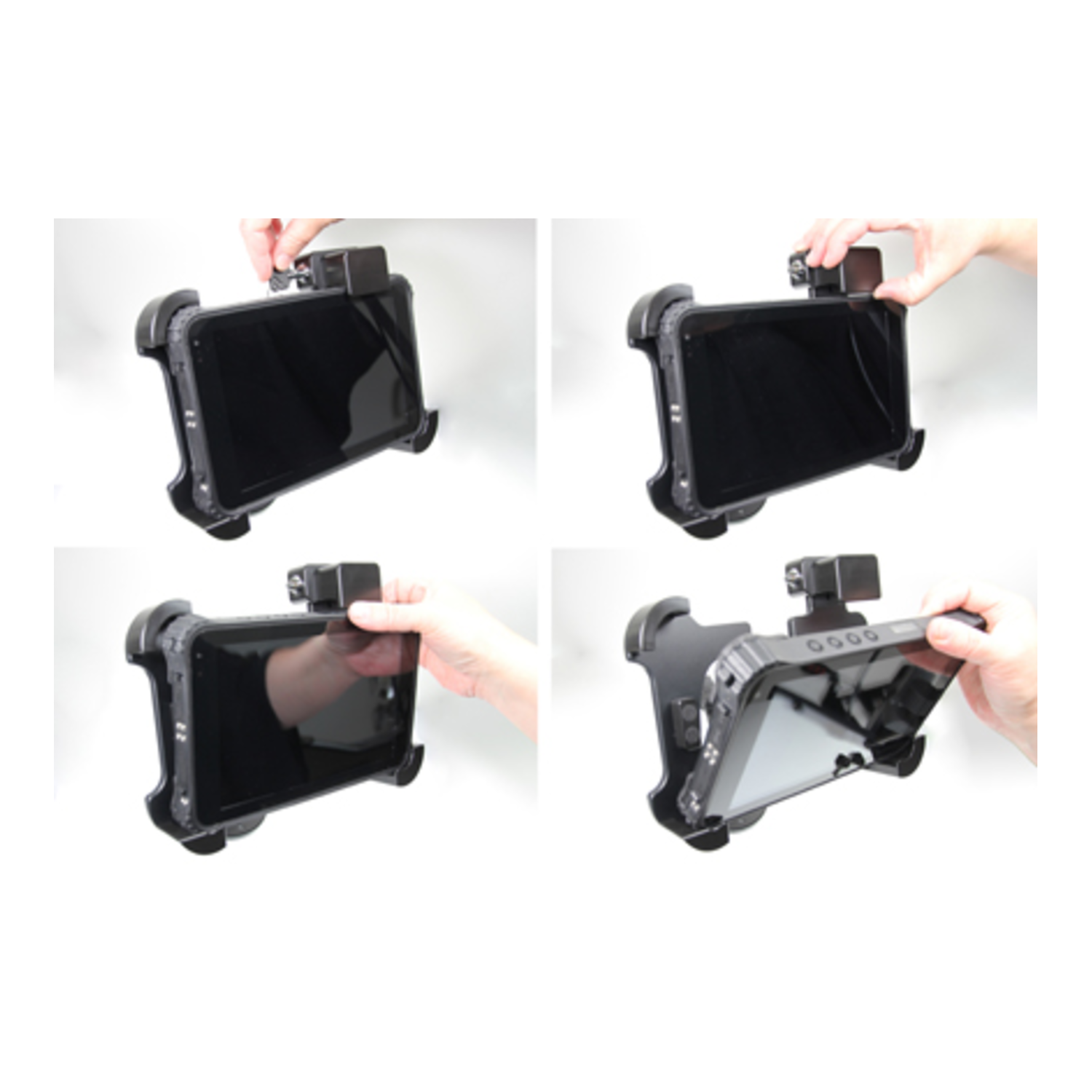

Schritt 3: Das Gerät von der Halterung zu entfernen: Das Schloss mit der Schlüssel öffnen. Das obere Stück nach oben drücken. Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts ziehen und das Gerät raus von der Halterung nehmen.

---

Die Halterung ist montiert.

---
