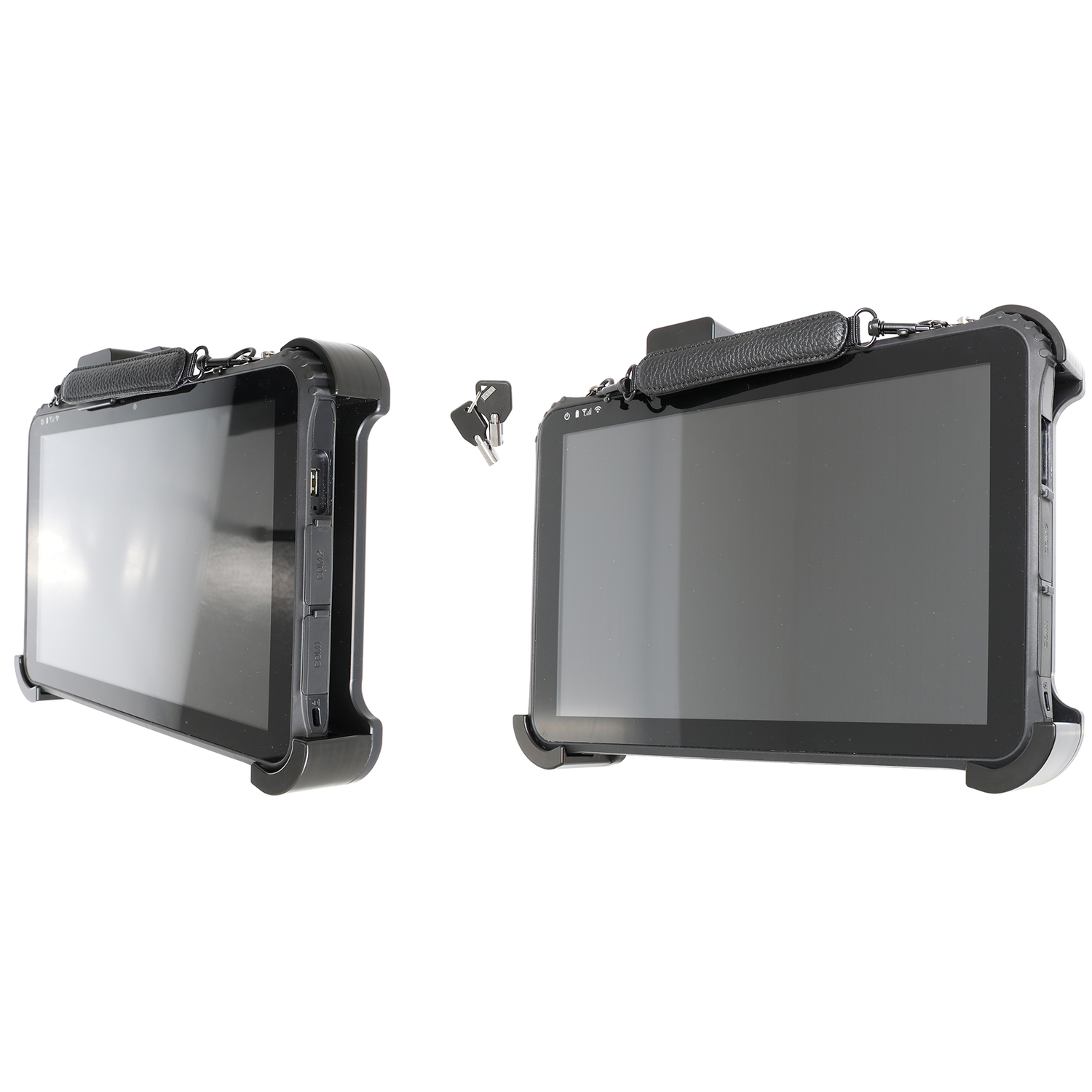

739080 | Brodit abschließbarer Halter für ATHESI E12, Montageplatte mit Kugelgelenk, inkl. 2 Schlüssel

Brodit abschließbarer Halter 739080, passend für ATHESI E12

• Die E12 Brodit Halterung kann auf einem Brodit ProClip oder direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr ATHESI E12 konstruierter Halter
• Die Montageplatte wird mit 4 Löchern und 4 Schrauben geliefert und hat eine Montagefläche von ca. 50x42 mm.
• Die Aufnahme der originalen E12 Kabel (für Ladung / Headset) ist gewährleistet
• Diebstahlschutz durch den abschließbaren Halter

Empfohlenes Zubehör zur Befestigung des Brodit ATHESI E12 Halter im KFZ / LKW:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• Brodit 739080, abschließbare Halterung für ATHESI E12
• 4x Schrauben zur Befestigung des E12 Halters (z.B. auf einem Brodit ProClip)
• 2x Schlüssel für den Halter

---

Brodit 739080 Halterung mit Schlüssel-Verschluss. Athesi E12 | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 739080 Halterung mit Schlüssel-Verschluss. Athesi E12
Passiv Halterung. 2 Schlüssel eingeschlossen.

• Brodit-Nr.:   739080
• Produkt:   Halterung mit Schlüssel-Verschluss.
• Warengruppe:   Tablet
• Passt für:   Athesi E12
• Passende Länder:   Australien, UK / United Kingdom, Deutschland / Österreich / Europa, USA
• Länge / Höhe:   240 mm
• Breite:   281 mm
• Tiefe:   75 mm
• Volumen:   5058 cm³
• Artikel-Gewicht:   552 Gramm

---

Konfigurator mit Athesi E12 Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 739080 ist passend für:

Hersteller	Modell	Sonstige Infos
Athesi	E12	Passiv Halterung. 2 Schlüssel eingeschlossen.

Montageanleitung Brodit 739080

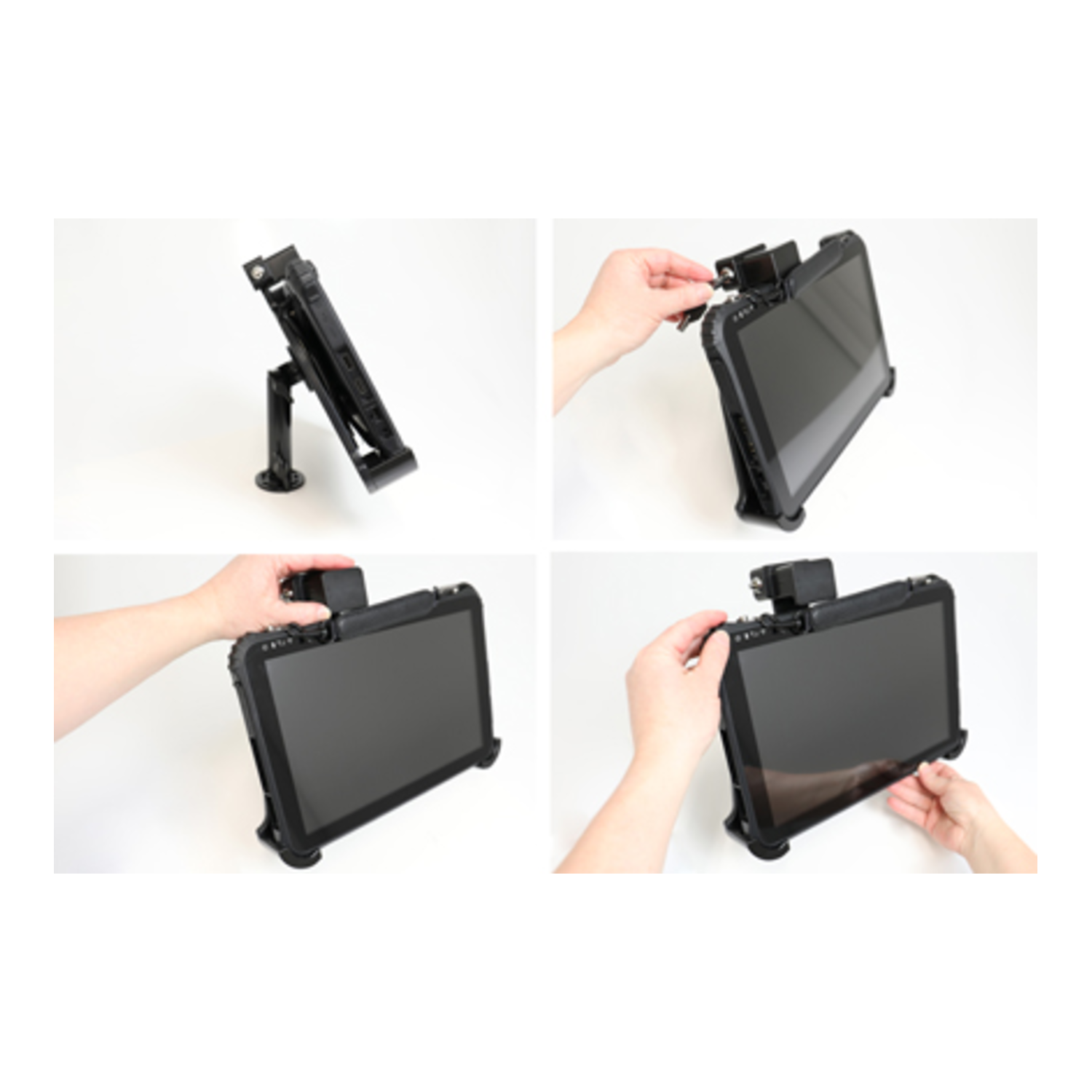

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

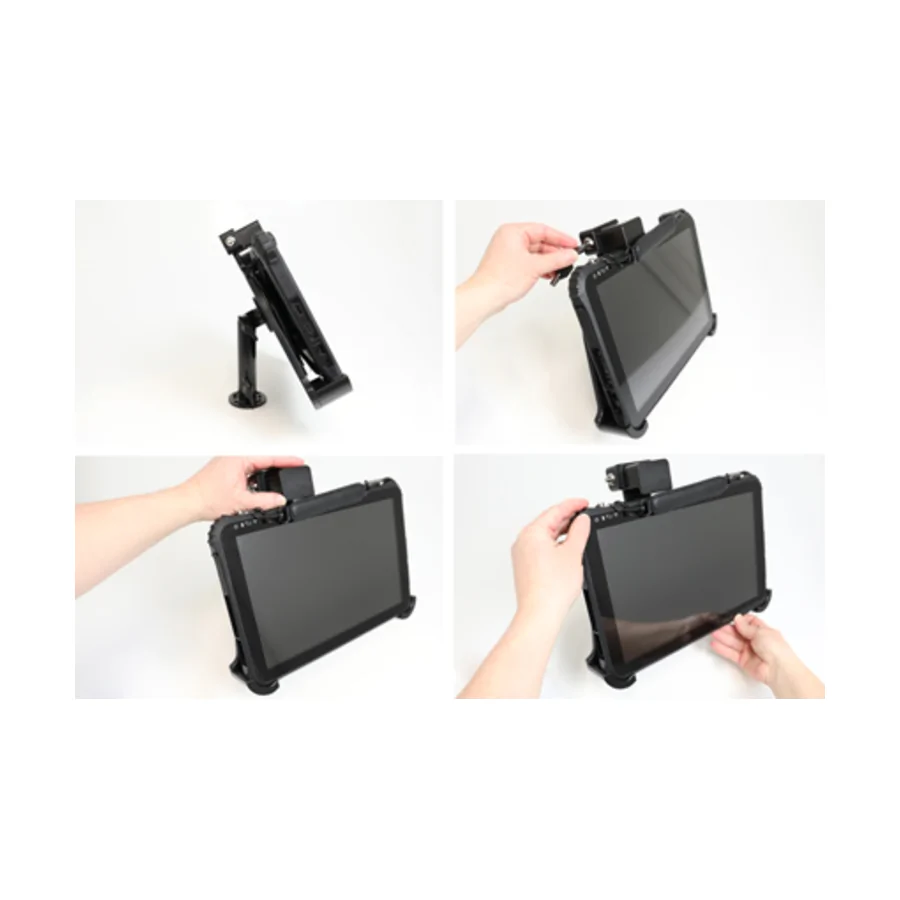

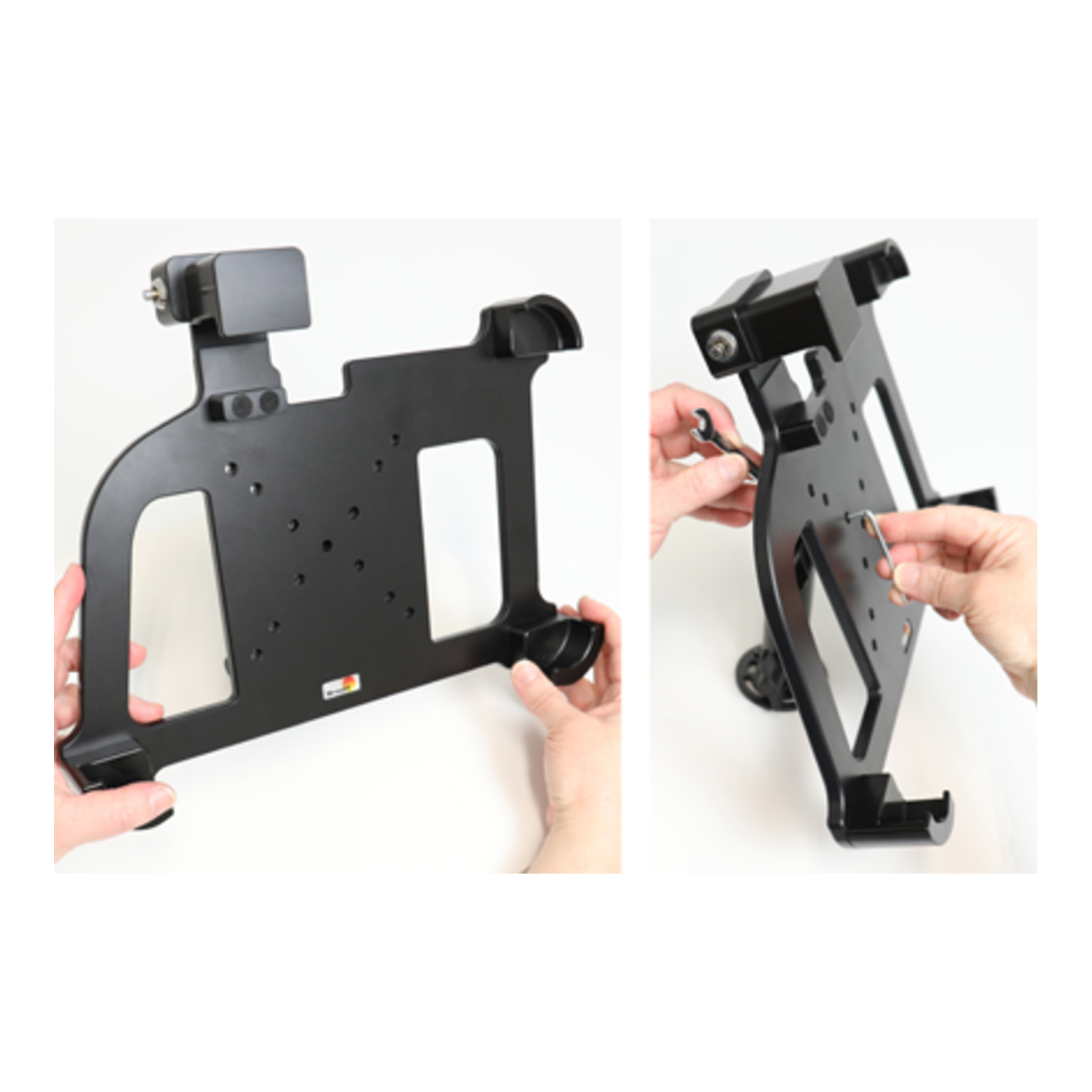

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Halterung festschrauben. Zuerst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

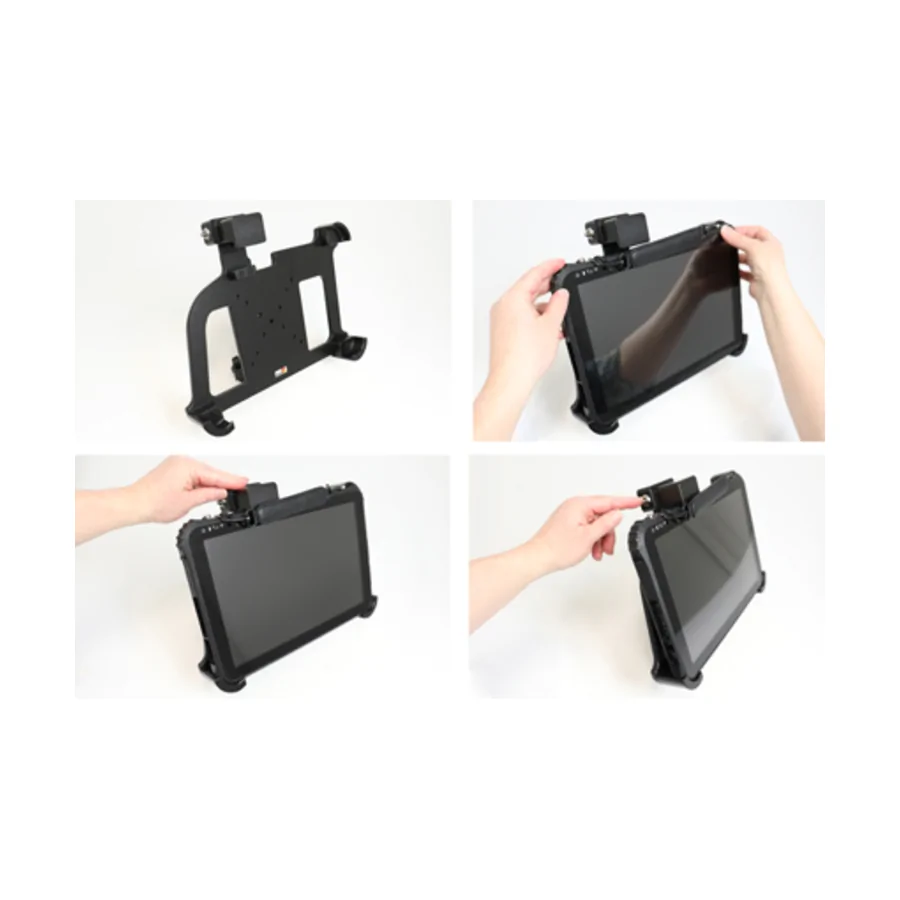

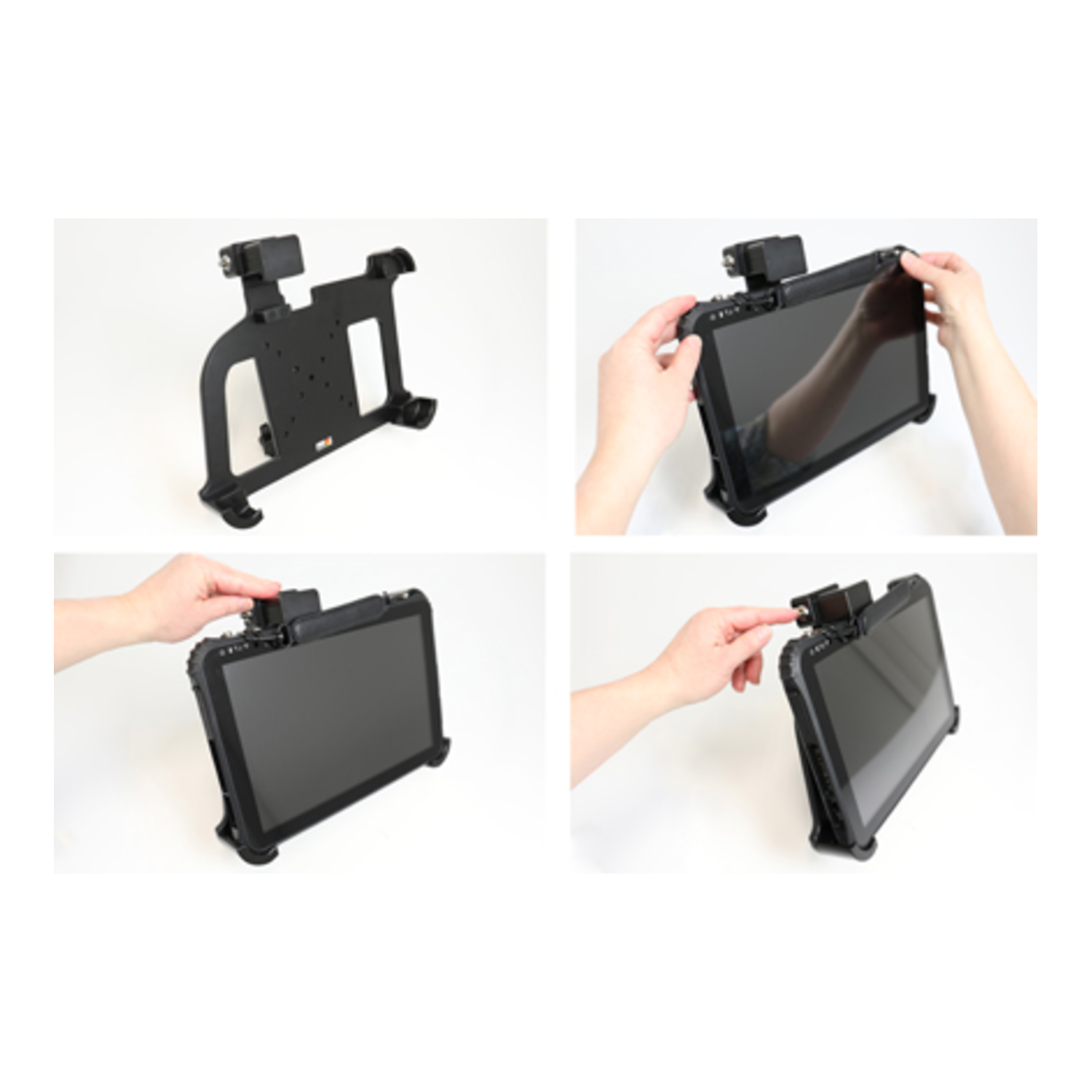

Schritt 2: Das Gerät in der Halterung zu platzieren: Das untere Ende des Geräts in der Halterung platzieren und das obere Ende nach vorne drücken, so dass es sich in der Halterung fest einrastet. Das obere Stück nach unten drücken und das Schloss verriegeln.

---

Schritt 3: Das Gerät von der Halterung zu entfernen: Das Schloss mit der Schlüssel öffnen. Das obere Stück nach oben drücken. Das obere Ende der Halterung nach oben drücken, gleichzeitig das obere Ende des Geräts ziehen und das Gerät raus von der Halterung nehmen.

---

Die Halterung ist montiert.

---
