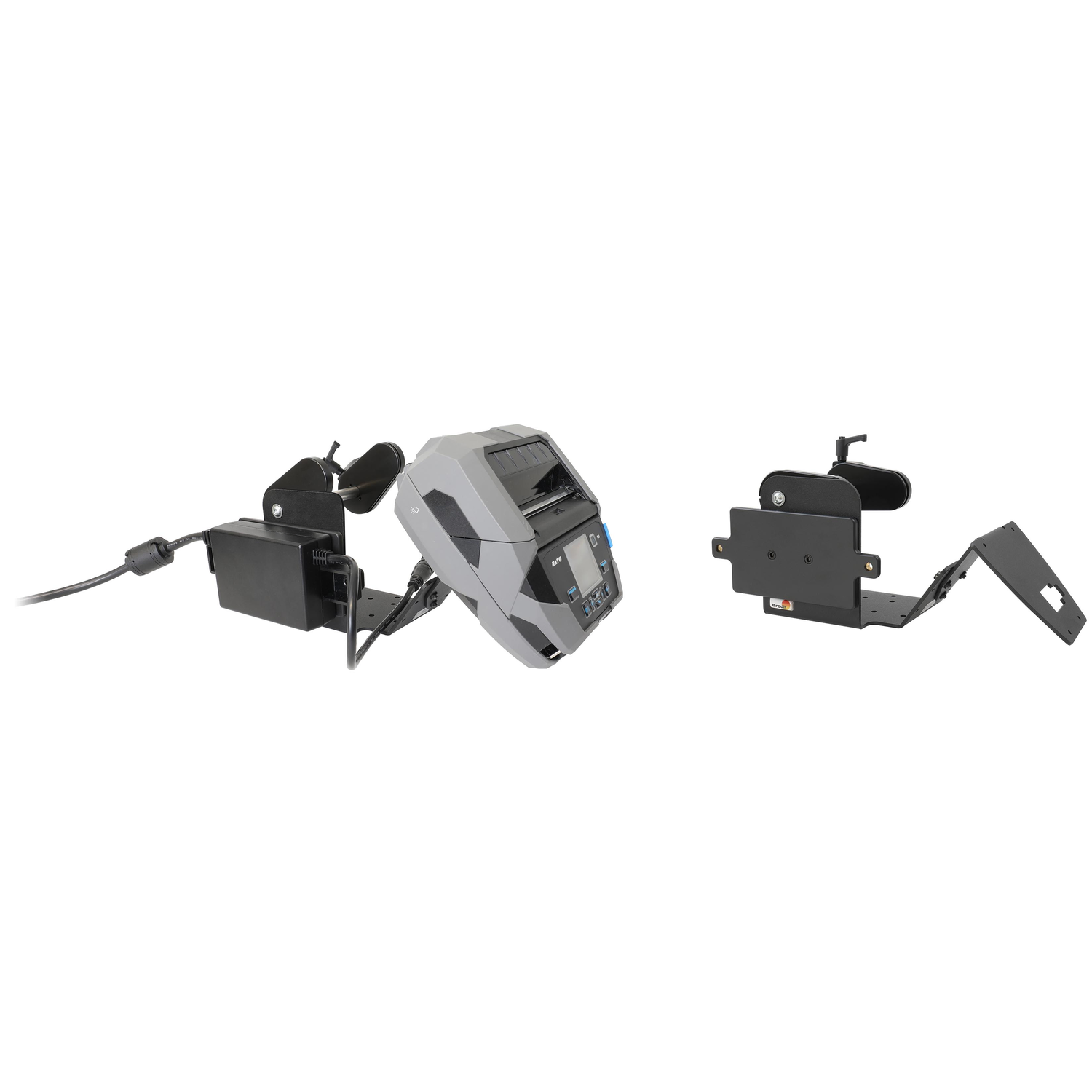

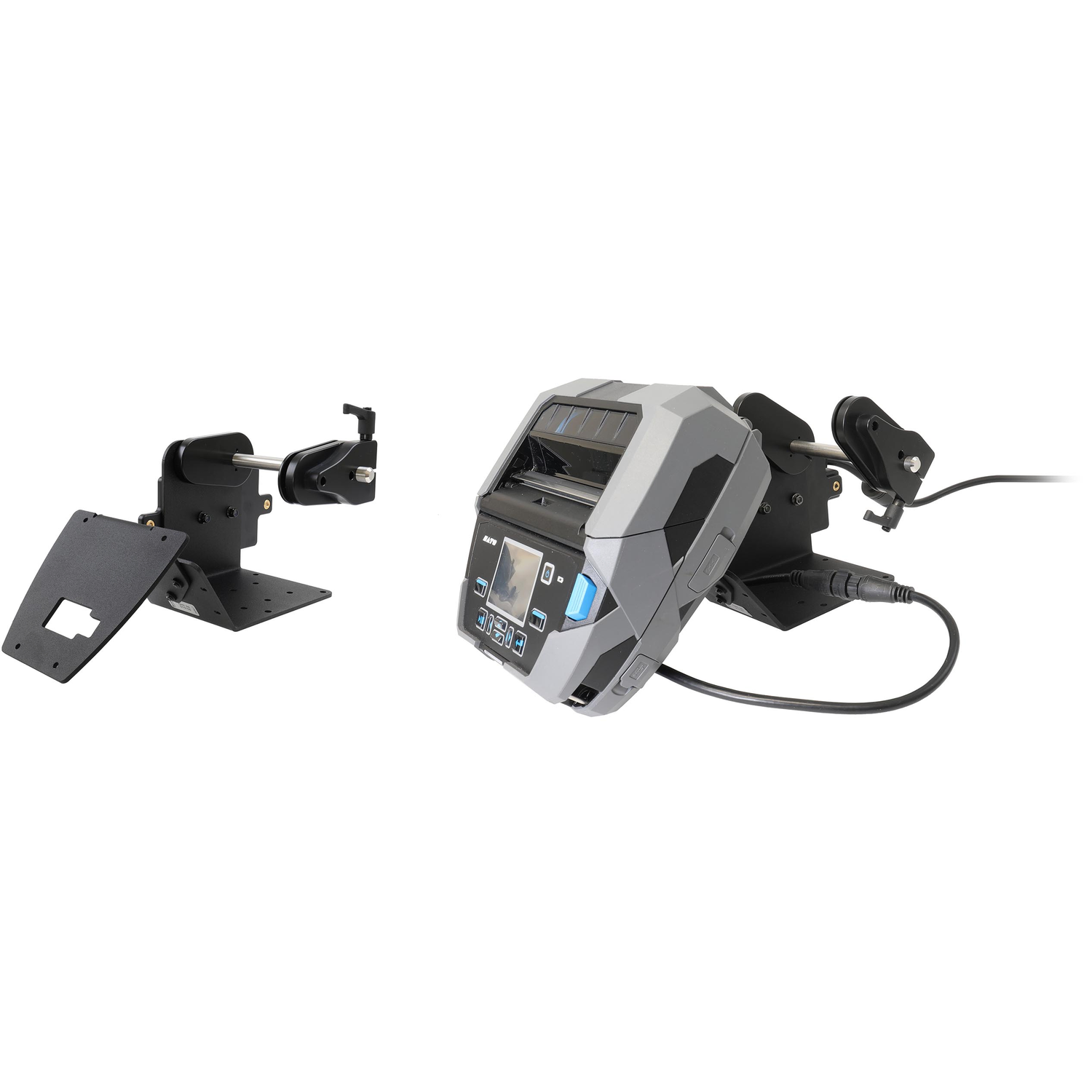

Brodit 217161 Befestigung Sato PW4NX WWPW4130N
Drucker Halterung mit Etikettenrollen Funktion. Für stationäre Rollen mit maximalen Aussenseite-Durchmesser 127mm, Innenseite-Durchmesser 25mm. AMPS + VESA75 Löcher.

• Brodit-Nr.:   217161
• Produkt:   Befestigung
• Warengruppe:   Drucker
• Passt für:   Sato PW4NX WWPW4130N
• Passende Länder:   UK / United Kingdom, Deutschland / Österreich / Europa, USA, Australien
• Länge / Höhe:   160 mm
• Breite:   160 mm
• Tiefe:   320 mm
• Volumen:   8192 cm³
• Artikel-Gewicht:   1438 Gramm

Der Brodit Halter 217161 ist passend für:

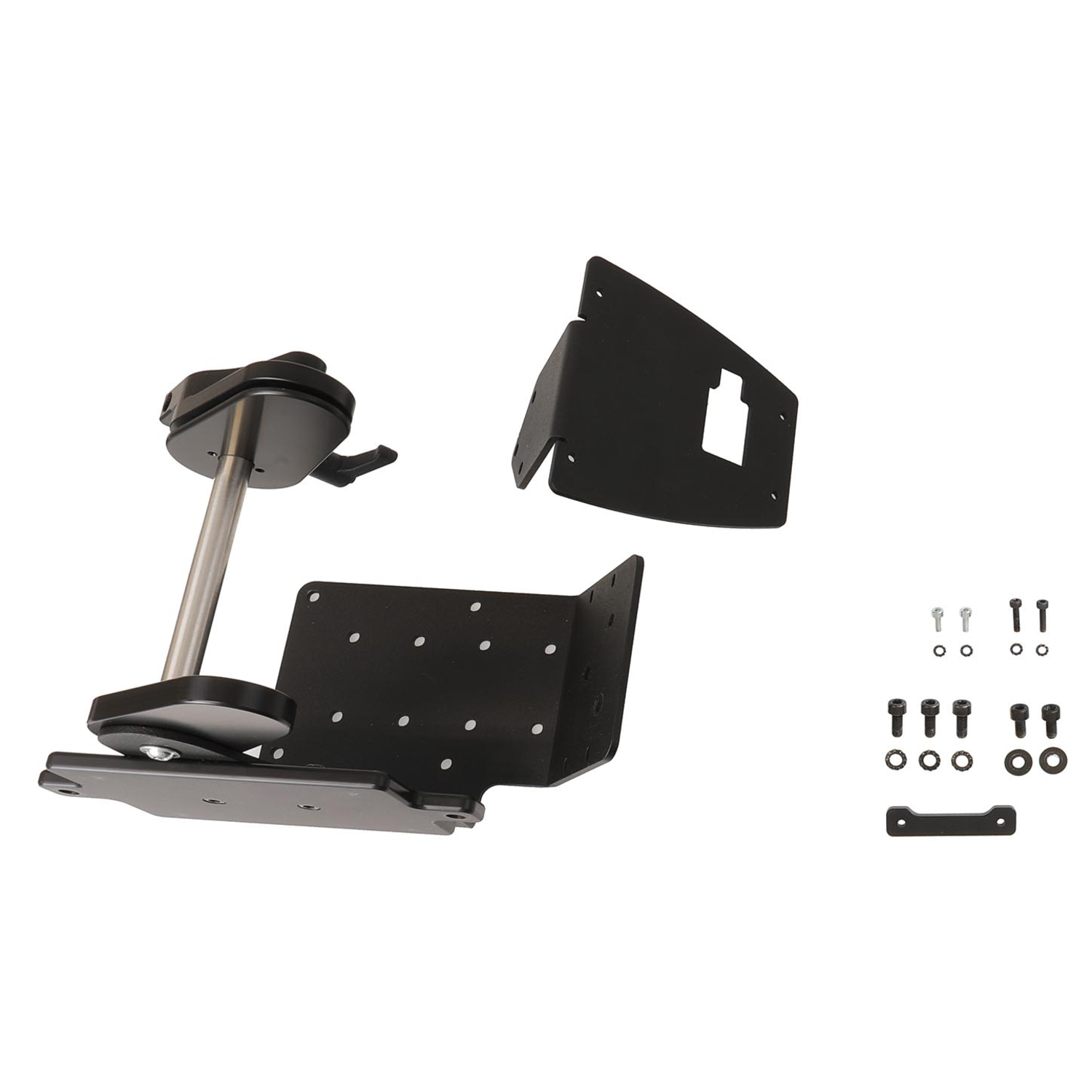

Montageanleitung Brodit 217161

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

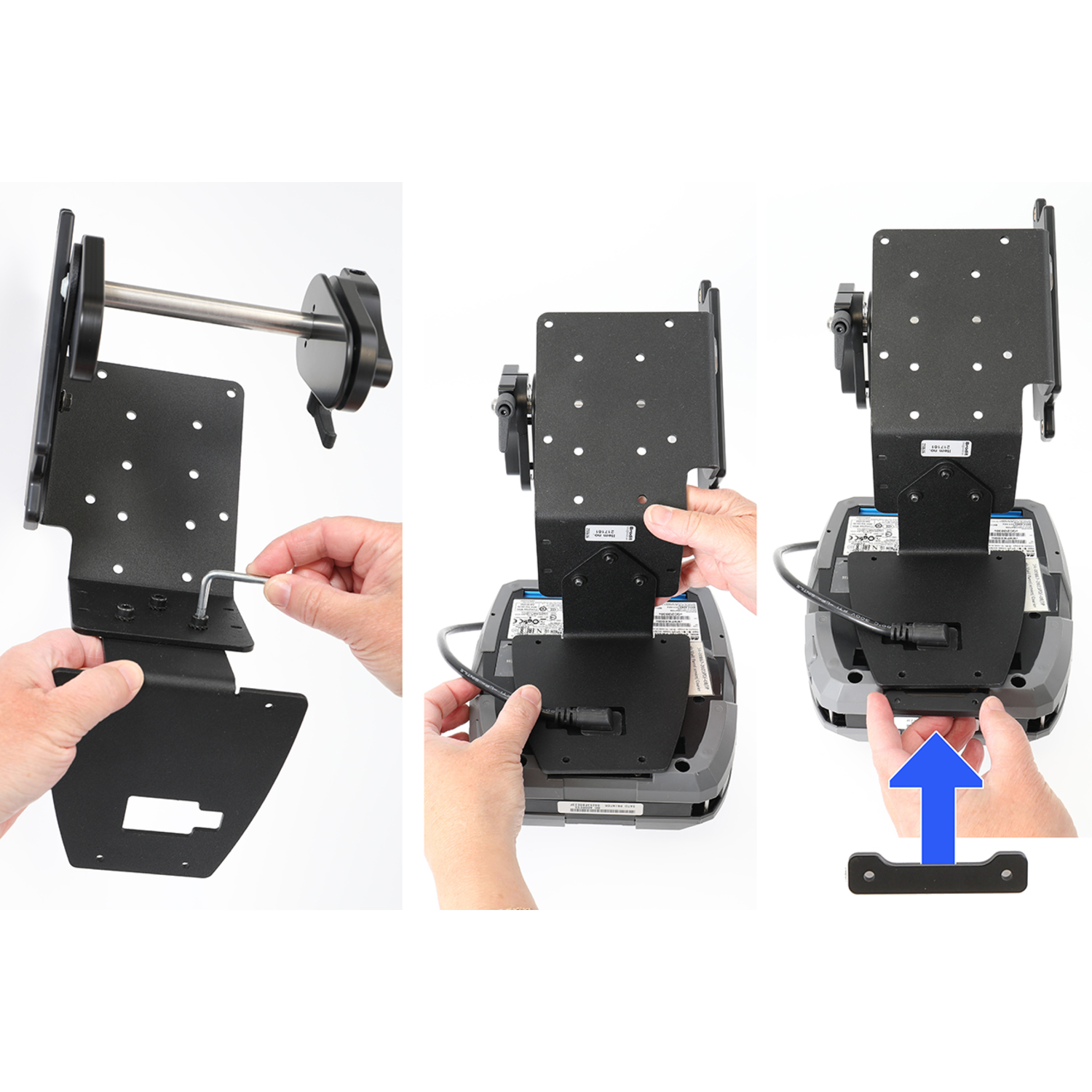

Schritt 1: Die Kopfplatte am Drucker mit den beiliegenden Schrauben befestigen. Der Ducker mit der Rückseite nach oben auf den Tisch stellen. Den Kabel durch das Loch in die Kopfeplatte fädeln und die Halterung so am Drucker platzieren, dass die vier Schraubenlöcher übereinstimmen. Das Distanzstück im Raum zwischen der Halterung und dem Drucker platzieren.

---

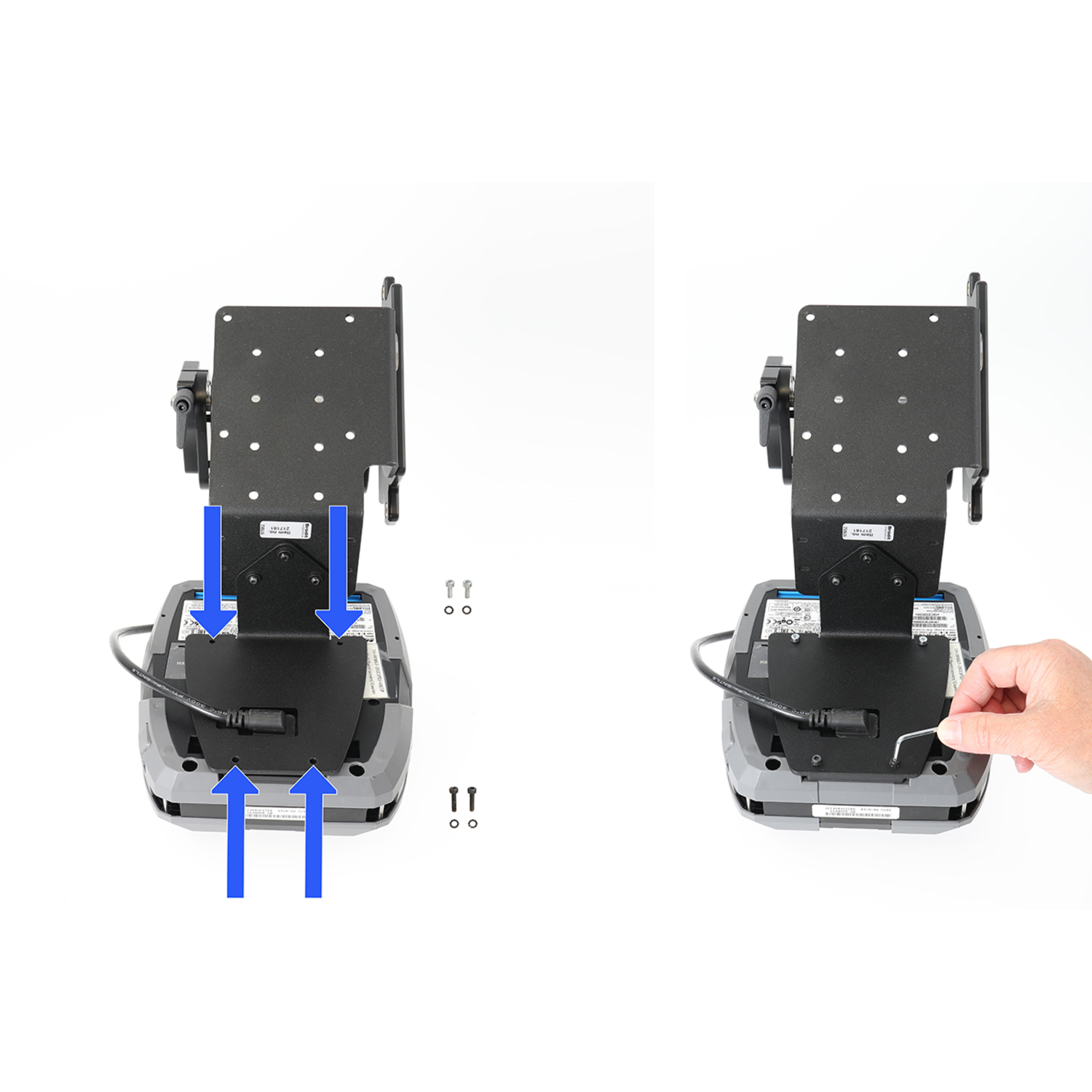

Schritt 2: Die Halterung am Drucker mit den beiliegenden Schrauben befestigen. ACHTUNG: Es ist wichtig, die Schrauben in der richtigen Position platzieren, so wie im Bild gezeigt wird: - Die lange Schrauben in die Nähe von der Kante der Halterung + Drucker, durch Distanzstück, befestigen. - Die kurze Schrauben in die Mitte der Halterung + Drucker befestigen.

---

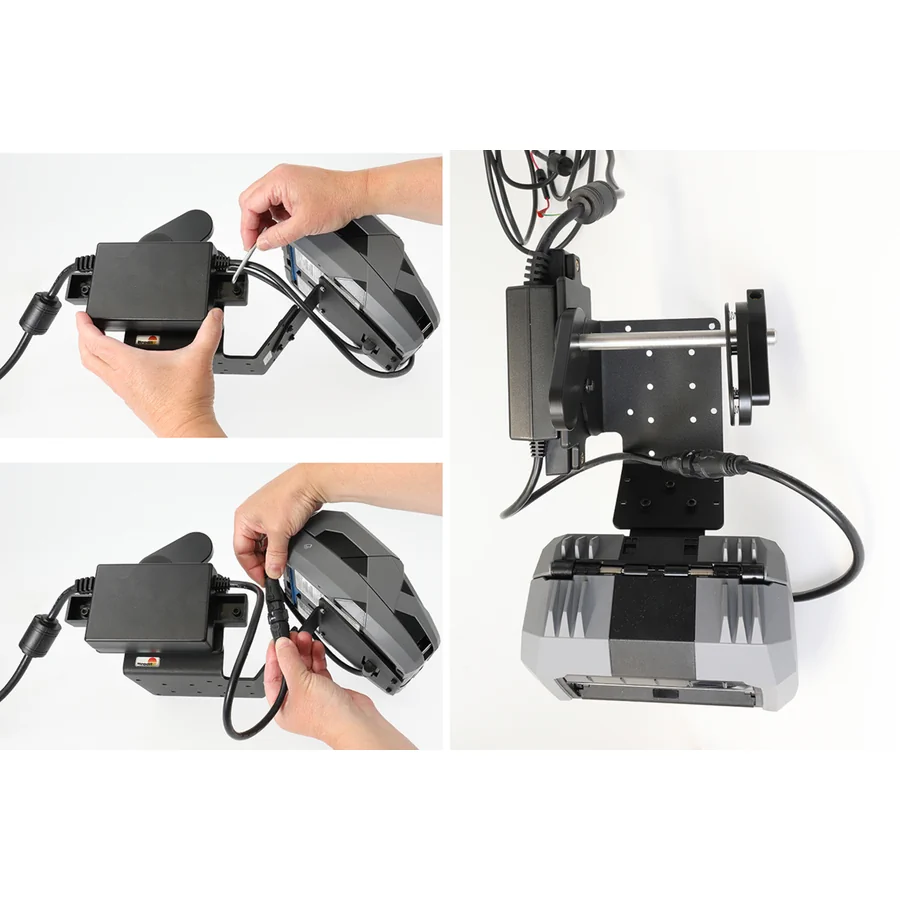

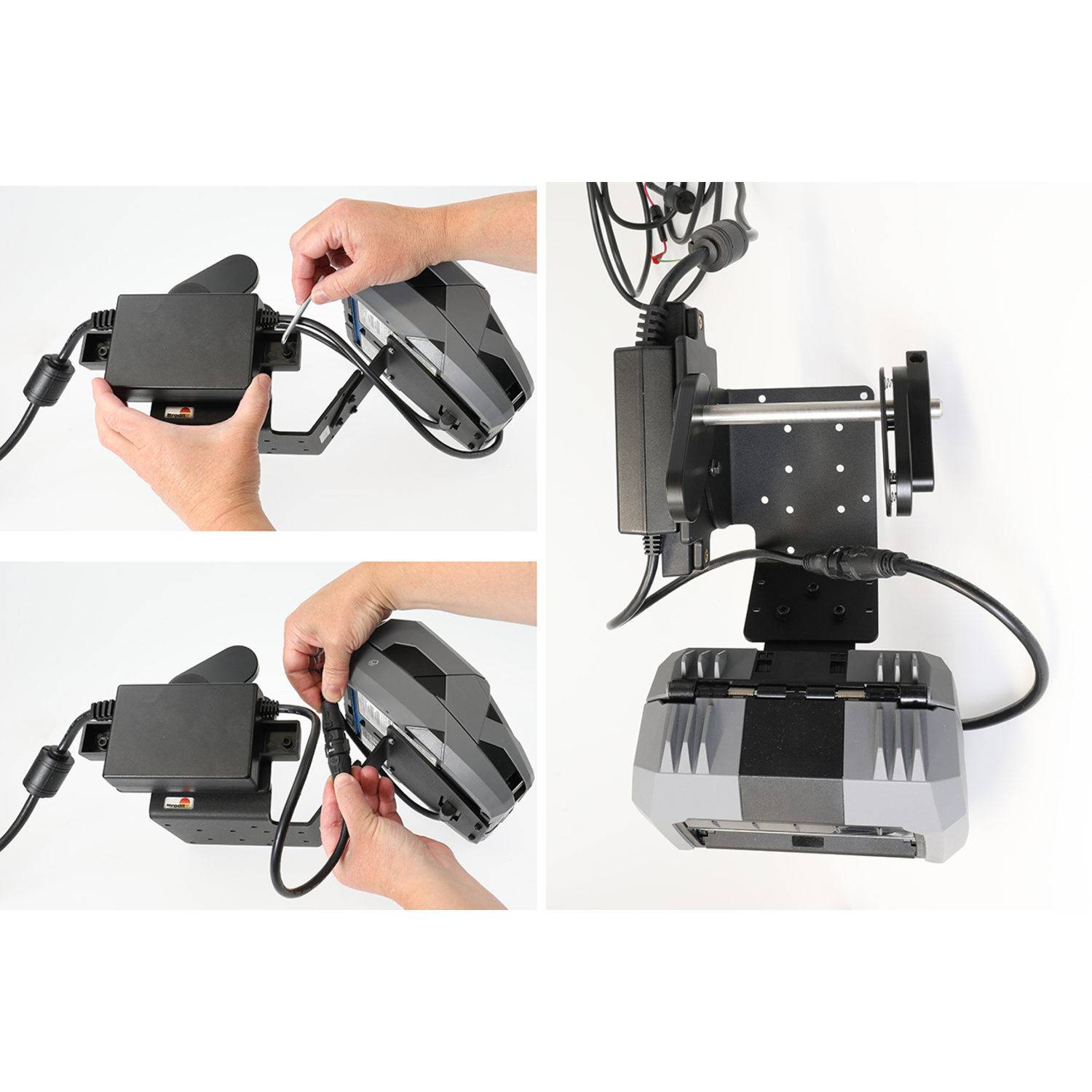

Schritt 3: Die Ladebox an der Seite der Halterung halten, so dass sich die Löcher übereinstimmen und mit den beiliegenden Schrauben befestigen. Der Kabel am Drucker anschliessen.

---

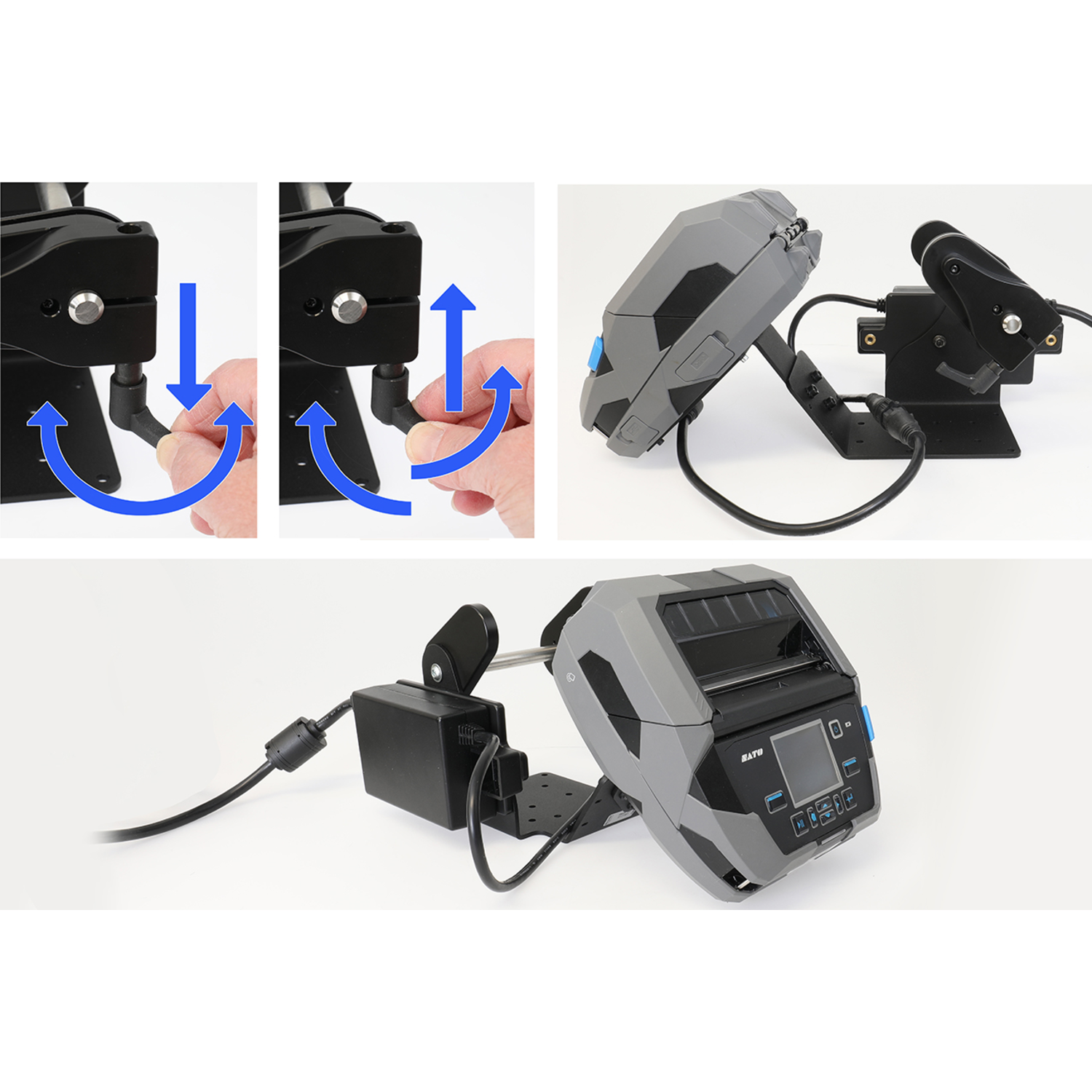

Den Hebel nach unten ziehen und Seitwärts drehen um ihne Position frei zu justieren. Den Hebel wieder nach oben in die Ausgangsposition zurück lassen und ihn gegen den Uhrzeigersinn drehen um die Position der Seitenwand der Etikettenrolle zu lösen + einzustellen, oder im Uhrzeigersinn drehen um sie zu sperren. Bei Bedarf den Hebel erneut nach unten ziehen und in eine neue Position drehen. Die Halterung sitzt im Platz.
