217197 | Brodit Halter Aktiv, mit Festanschluss, 12/24V, für SUNMI V2s, Easy-Switching System, Ladung über Pogo-Pins, mit Molex Stecker für den festen Einbau im KFZ / LKW

Brodit 217197, Halter mit Festanschluss (12/24V, 2A), passend für SUNMI V2s

• Die V2s Brodit Halterung kann auf einem Brodit ProClip oder auch direkt an dem Armaturenbrett montiert werden
• Passgenau für Ihr SUNMI V2s konstruiert
• Die Montageplatte des V2s Halters wird mit 4 Löchern und 4 Schrauben ausgeliefert (Montagefläche: ca. 50 x 42 mm)
• Die Lieferung erfolgt inkl. des einstellbaren Kugelgelenk zur optimalen Sichteinstellung des V2s
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr V2s mit dem passenden Ladestrom

Empfohlenes Zubehör zur Befestigung des aktiven SUNMI V2s Halter im KFZ:

• Brodit ProClip oder Lederkonsole.

Lieferumfang:

• 1x Brodit 217197, aktive Ladehalterung für SUNMI V2s, mit Festanschluss und Kugelgelenk
• 1x Anschlusskabel (Molex-Adapter) für den 12/24V Stromanschluss
• 4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

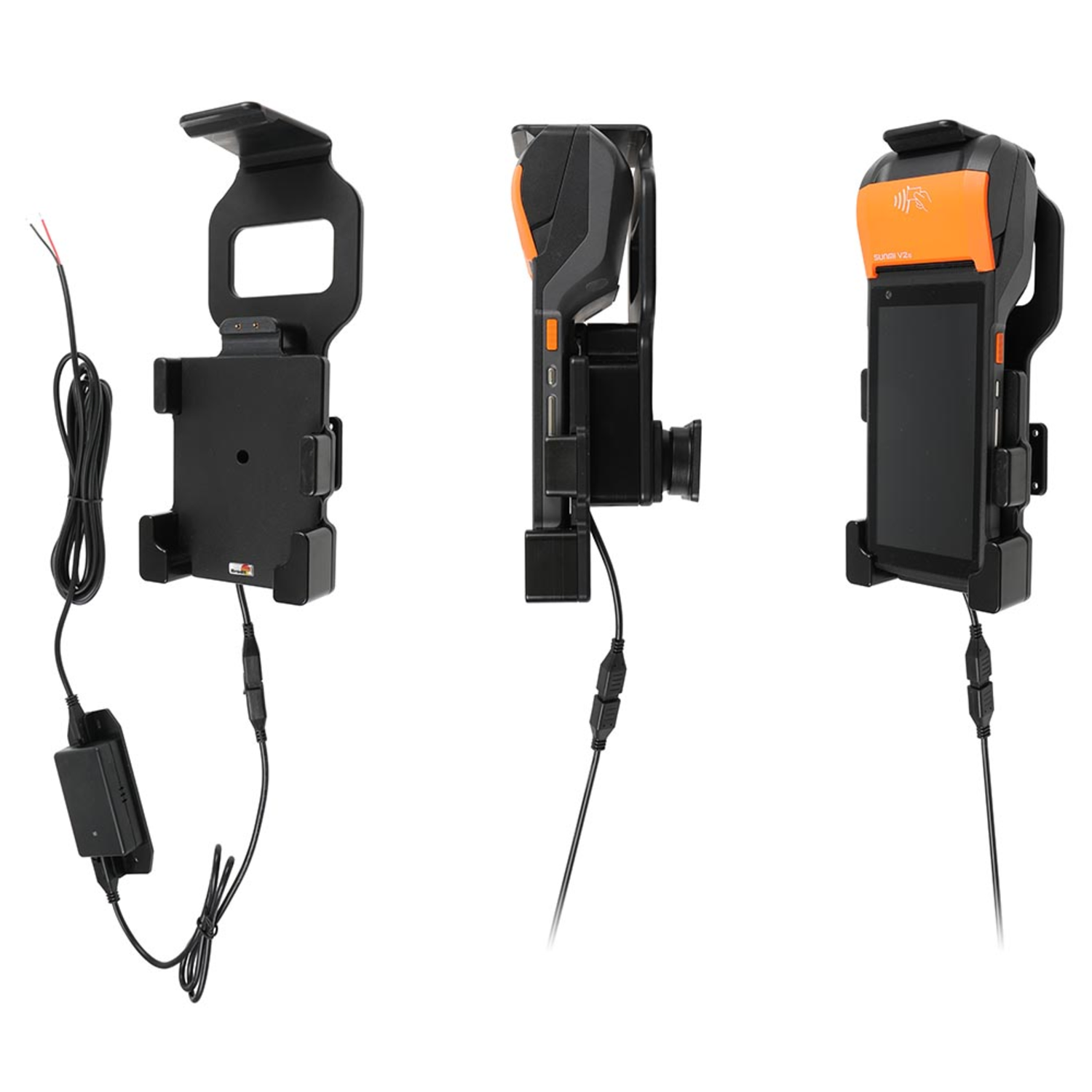

Die Ladung des V2s erfolgt über das Brodit Molex-Adapter-System:

Kabel mit Stecker: 1x Molex-Stecker mit 4 PIN Anschluss
Kabel: 1x offene Enden - für die Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 217197 Aktiv Halterung für eine feste Installation Sunmi V2s | Hersteller Infos | Technische Daten | Wichtige Hinweise

---

Brodit 217197 Aktiv Halterung für eine feste Installation Sunmi V2s
Mit Easy-Switching System. 2,7 A, 5,4 V Laden über Pogo-Pins. 12 + 24 V. Mit Kugelgelenk und AMPS-Bohrungen.

• Brodit-Nr.:   217197
• Produkt:   Aktiv Halterung für eine feste Installation
• Warengruppe:   Bezahlterminals
• Passt für:   Sunmi V2s
• Passende Länder:   USA, UK / United Kingdom, Australien, Deutschland / Österreich / Europa
• Länge / Höhe:   228 mm
• Breite:   101 mm
• Tiefe:   98 mm
• Volumen:   2257 cm³
• Artikel-Gewicht:   577 Gramm

---

Konfigurator mit Sunmi V2s Halter starten und den passenden KFZ Halter finden.

Der Brodit Halter 217197 ist passend für:

Hersteller	Modell	Sonstige Infos
Sunmi	V2s	Mit Easy-Switching System. 2,7 A, 5,4 V Laden über Pogo-Pins. 12 + 24 V. Mit Kugelgelenk und AMPS-Bohrungen.

Montageanleitung Brodit 217197

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

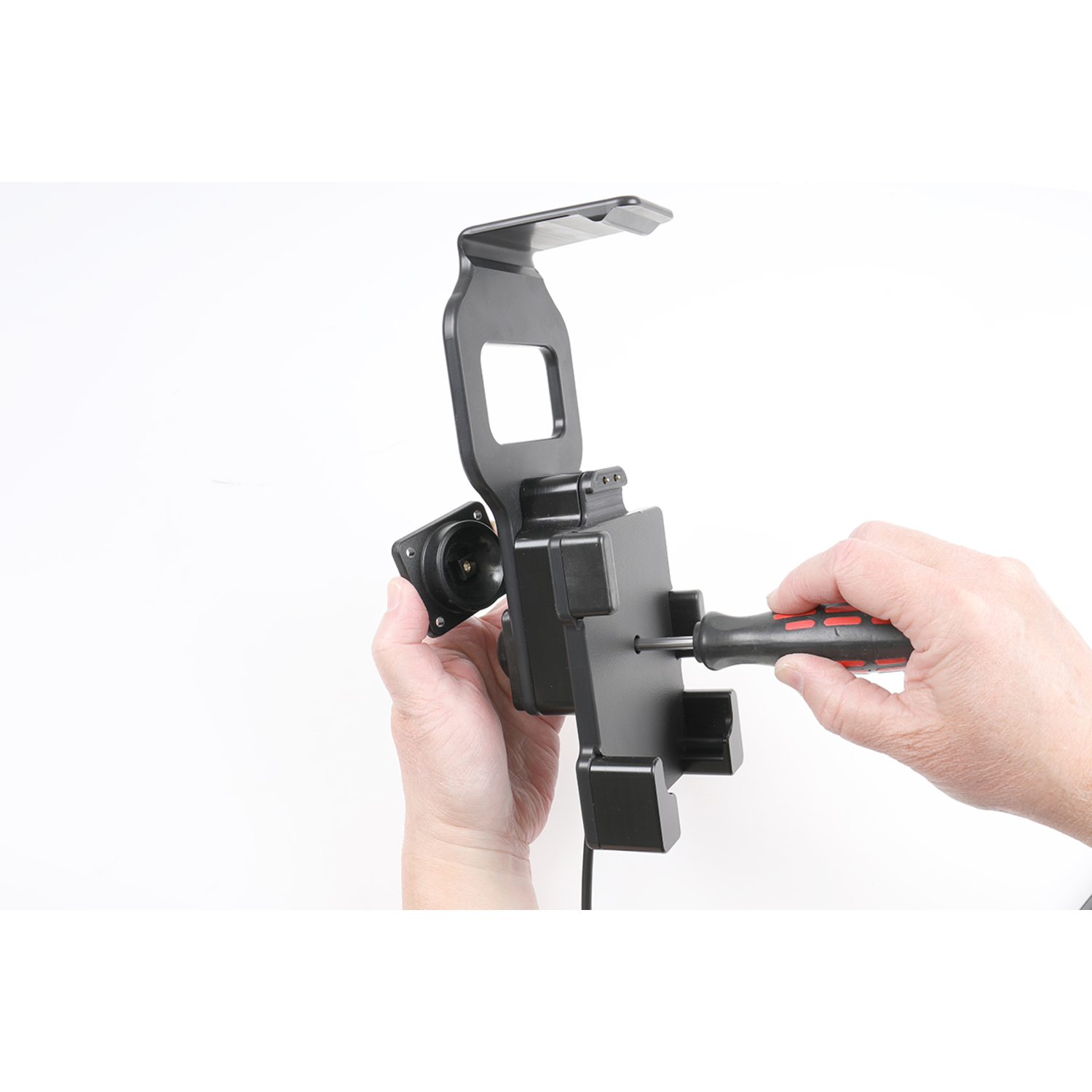

Schritt 1: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

---

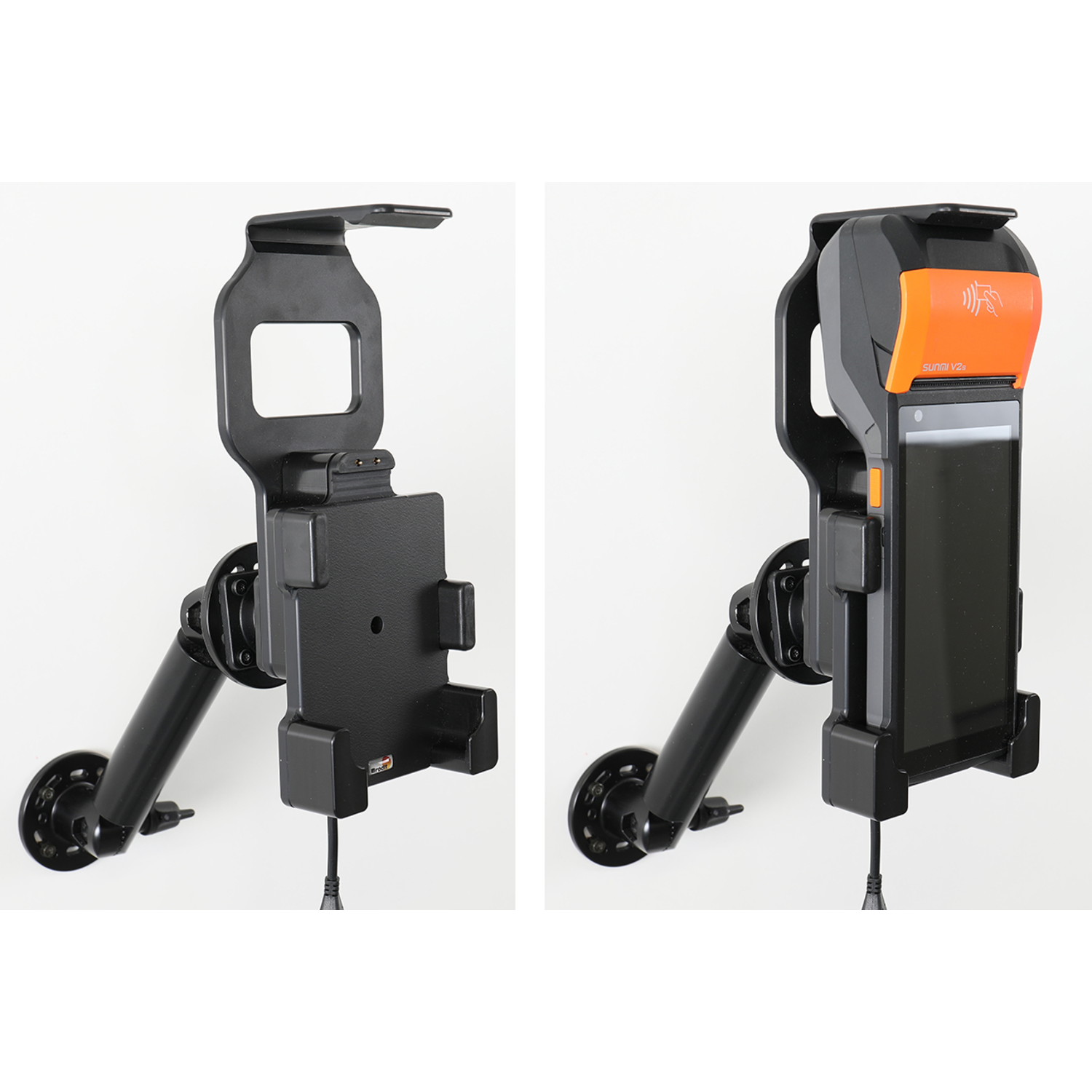

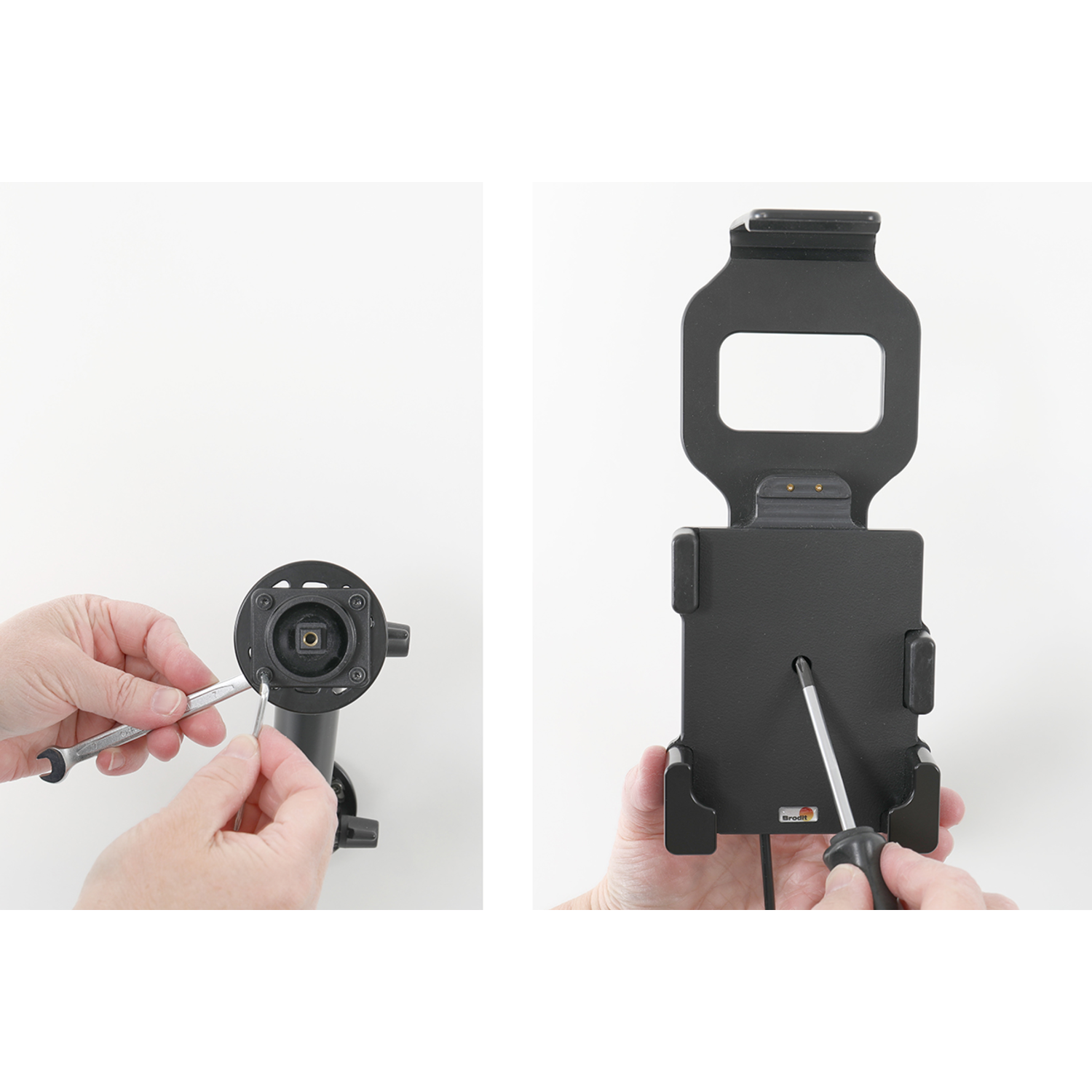

Schritt 2: Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen, so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

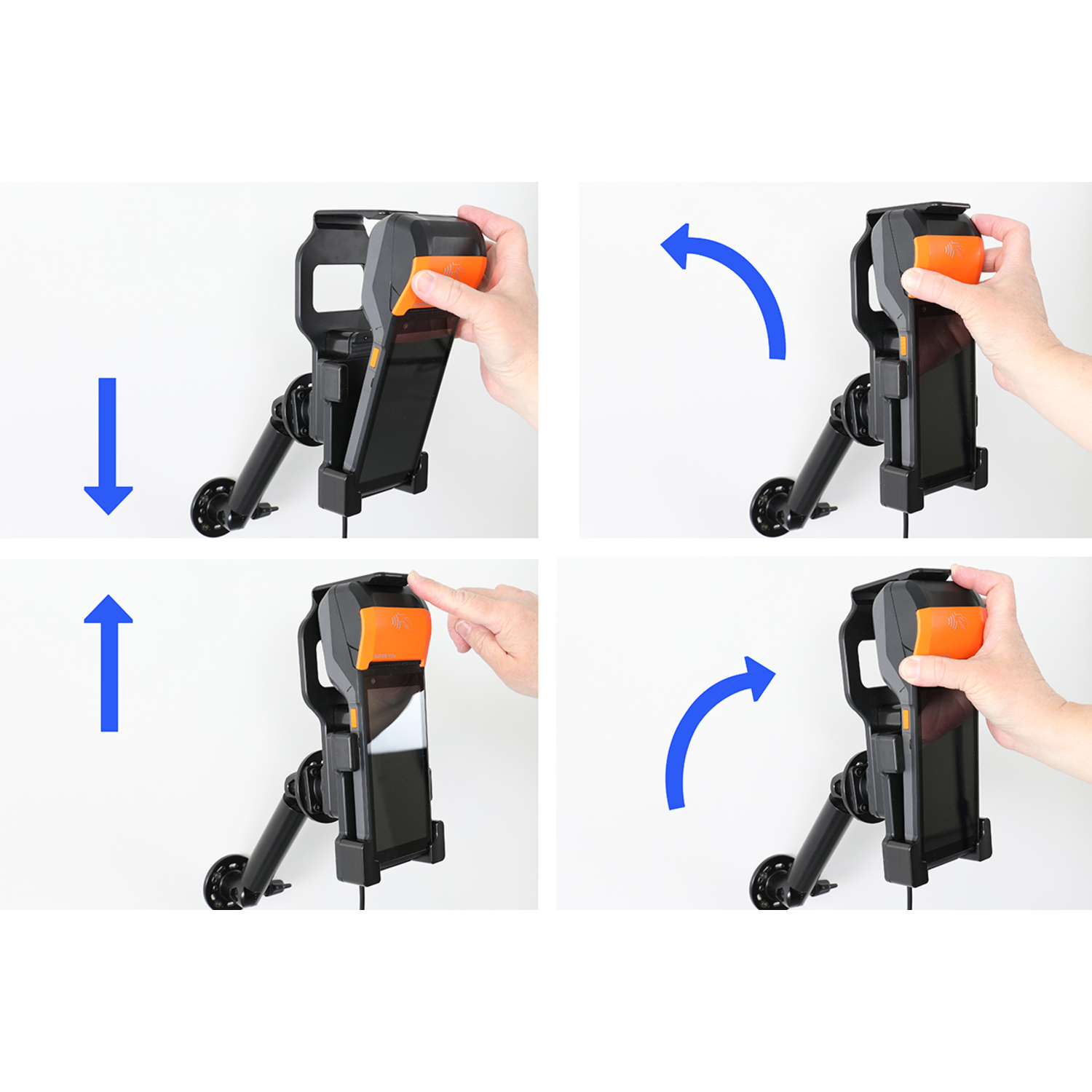

Schritt 3: Gerät in die Halterung einsetzen: Den unteren Teil des Geräts in den unteren Bereich der Halterung einsetzen. Den oberen Teil des Geräts nach vorne drücken, bis es sicher einrastet. Gerät aus der Halterung entfernen: Auf die obere Kante der Halterung nach oben drücken. Gleichzeitig den oberen Teil des Geräts aus der Halterung herausziehen und das Gerät anschliessend nach oben herausheben.

---

Die Halterung ist montiert.

---
