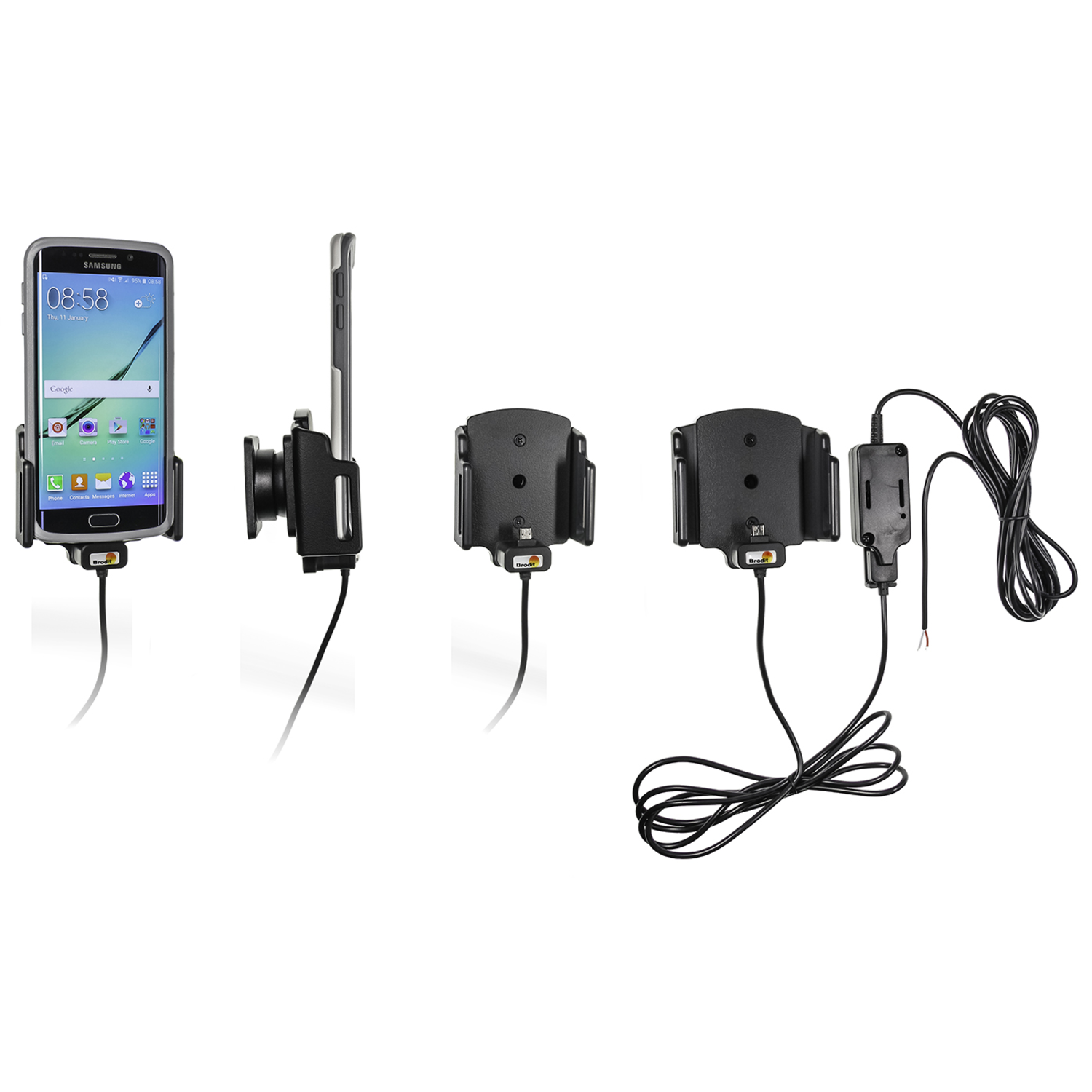

527620 | Brodit einstellbarer Halter (seitlich) Aktiv mit Festanschluss, 12/24V, für NOKIA 1 Plus, Micro USB, mit Molex Stecker für festen Einbau im KFZ / LKW, Montageplatte mit Kugelgelenk, Max. Breite: 62-77mm, Tiefe: 6-10mm

Brodit 527620, verstellbare Universalhalterung mit Kugelgelenk und Micro USB Anschluss - zum FESTANSCHLUSS

Vor der ersten Verwendung wird die Brodit feste Smartphone- / Handyhalterung ganz einfach auf die passende Breite des Gerätes eingestellt, damit Ihr NOKIA 1 Plus dann fest in dem Halter und in einer aufrechten Position steht. Der Halter ist mit einem Kugelgelenk ausgestattet. So können Sie ganz einfach den Winkel des Geräts anpassen, um Lichtreflexionen auf dem Bildschirm zu vermeiden. Der feste Ladeanschluss sorgt jederzeit für eine volle Batterie vom NOKIA 1 Plus.

• Passend für Geräte mit und ohne Cover / Hülle
• Sicher, komfortabel und praktisch
• Micro-USB Anschluss unten kann an das NOKIA 1 Plus angepasst werden
• Der feste Ladeanschluss ist für 12V & 24V ausgelegt und versorgt Ihr NOKIA 1 Plus mit dem passenden Ladestrom

Wie montiere ich den Brodit 527620 Halter in meinem Fahrzeug?

Eine direkte Befestigung im Fahrzeug ist grundsätzlich möglich, erfordert jedoch gegebenenfalls Bohrungen am Fahrzeug. Daher empfehlen wir einen passenden Brodit ProClip, der speziell für Ihr Fahrzeug entwickelt wurde. Der ProClip lässt sich ohne Bohren oder Kleben sicher und passgenau montieren und anschließend wird die Halterung einfach am ProClip befestigt.

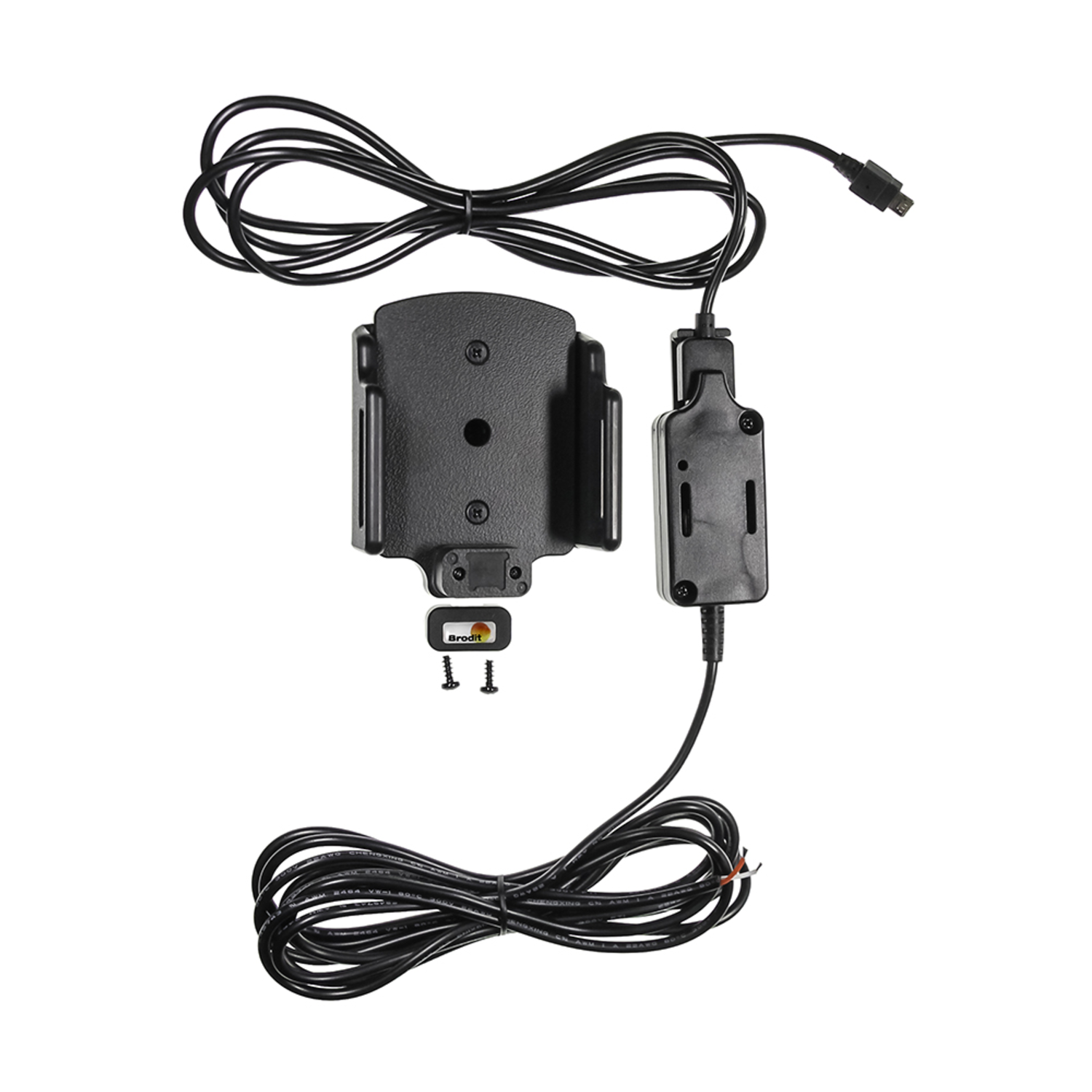

Lieferumfang:

1x Brodit Halterung 527620 mit Kugelgelenk und festem Ladeanschluss
4x Schrauben zur Befestigung des Halters (z.B. auf einem Brodit ProClip)

Die Ladung des NOKIA 1 Plus erfolgt über das Brodit Molex-Adapter-System:

Kabel: 1x Molex-Stecker - 4 PIN - frei belegbar
Kabel: 1x offene Enden - Stromversorgung
offene Enden: 1x rot - 12/24 Volt
offene Enden: 1x schwarz - Masse
Ladestrom: 2A

---

Brodit 527620 passt für das NOKIA 1 Plus mit ODER ohne Hülle ✔

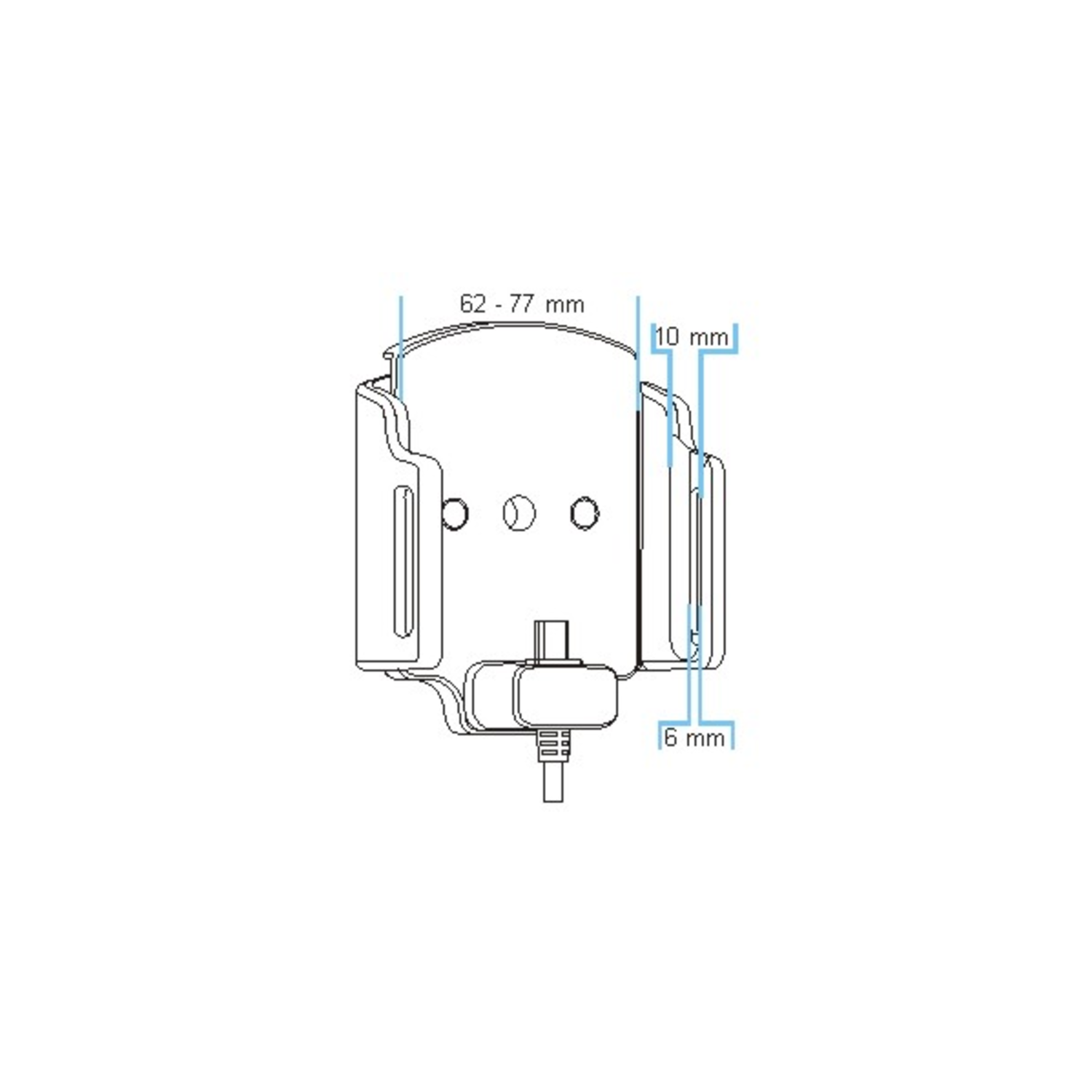

Passt für Geräte mit und ohne Hülle / Tasche mit folgenden Maßen: Breite: 62-77 mm, Dicke: 6-10 mm. 2,1A Ladung. 12 + 24V. Mit Kugelgelenk. ⓘ Wenn Sie diesen Halter mit Hülle betreiben wollen, dann vergleichen Sie unbedingt die Maße von Ihrem NOKIA 1 Plus mit den Angaben des Halters – Unsere Zuordnung zum NOKIA 1 Plus bezieht sich immer auf das NOKIA 1 Plus ohne Hülle, da jede Hülle oder Tasche völlig verschiedene Maße hat und die Gesamtgröße vom NOKIA 1 Plus sich damit völlig verändern kann!

---

Brodit 527620 Aktiv Halterung für eine feste Installation – Hersteller Infos, technische Daten und wichtige Hinweise

---

Brodit 527620 Aktiv Halterung für eine feste Installation
Einstellbar Halterung mit Micro-USB Stecker. Passt für Geräte mit und ohne Skin mit folgenden Dimensionen: Breite: 62-77 mm, Dicke: 6-10 mm. 2,1A Ladung. 12 + 24V. Mit Kugelgelenk.

• Brodit-Nr.:  527620
• Produkt:  Aktiv Halterung für eine feste Installation
• Warengruppe:  Smartphone
• Artikel-Gewicht:  270 Gramm

---

Montageanleitung für Brodit Halterung 527620 anzeigen

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

---

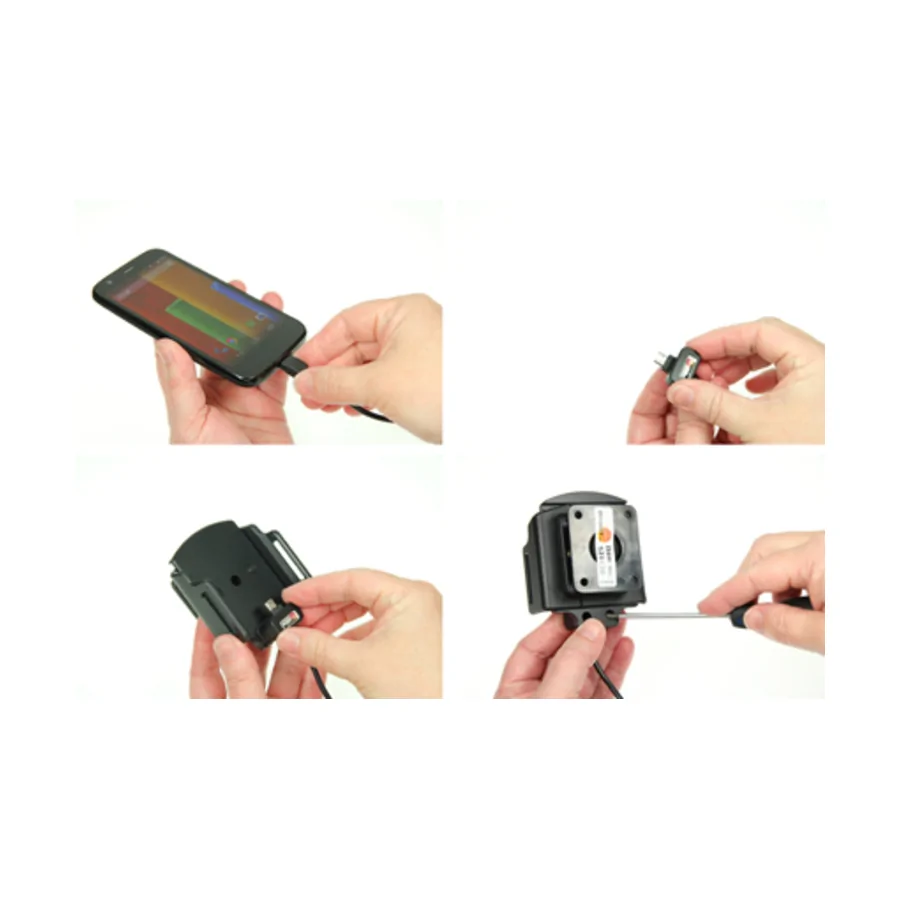

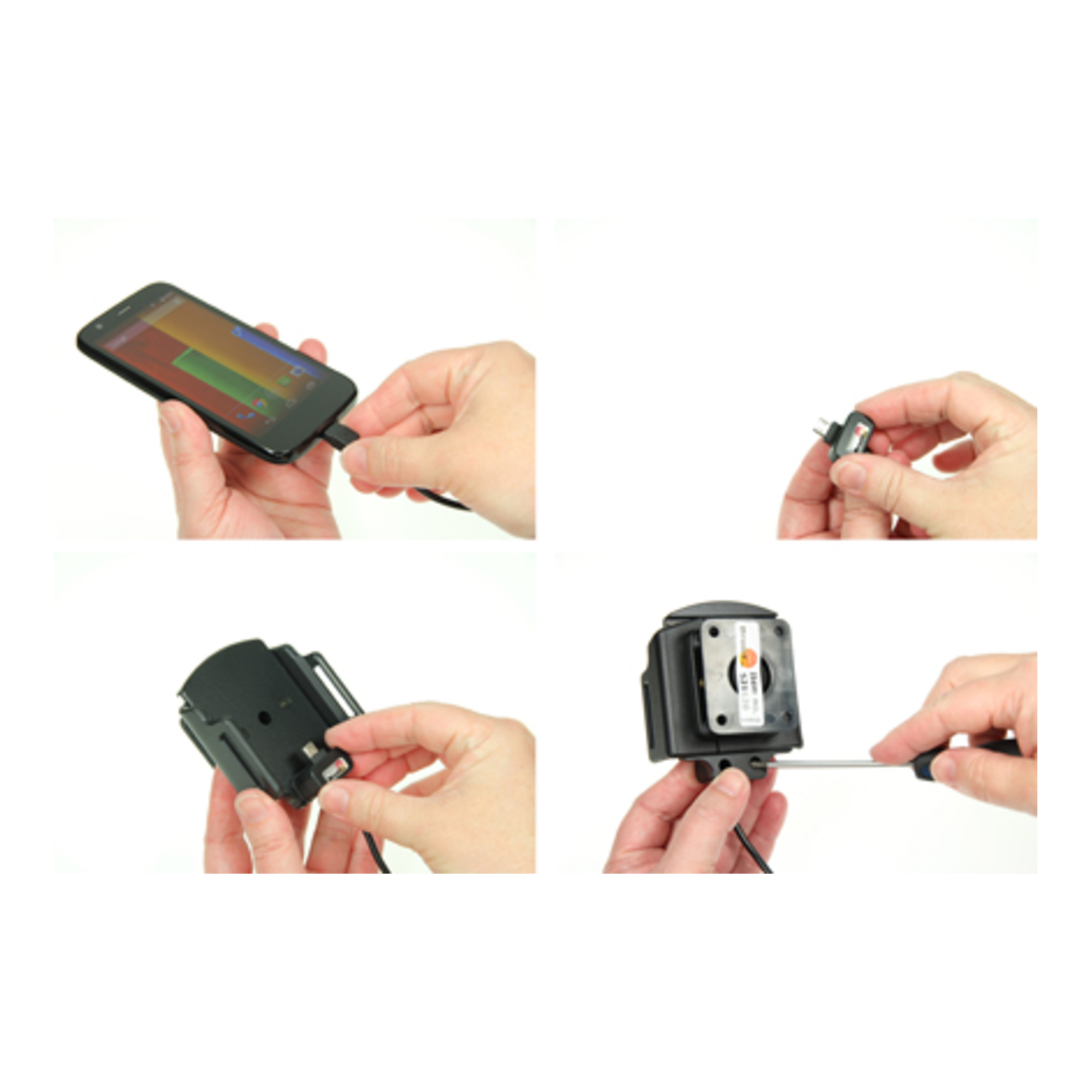

Schritt 1: Montage von Kabel: Der Anschluss in das Gerät anschliessen. Der Anschluss entfernen und auf die Art und Weise halten, so dass die vordere Seite nach oben ist. Das kleine Stück über dem Anschluss platzieren und im Platz in der Halterung anordnen. Das kleine Stück mit den beiliegenden Schrauben in der Halterung festschrauben. Kabel ist montiert.

---

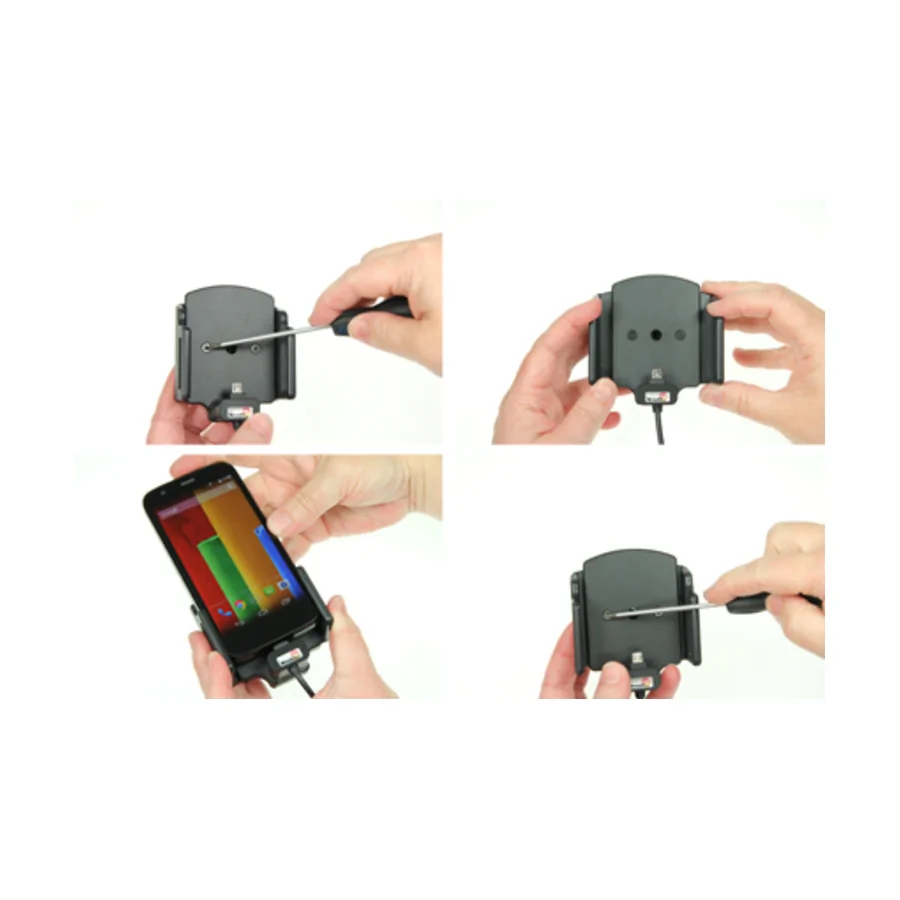

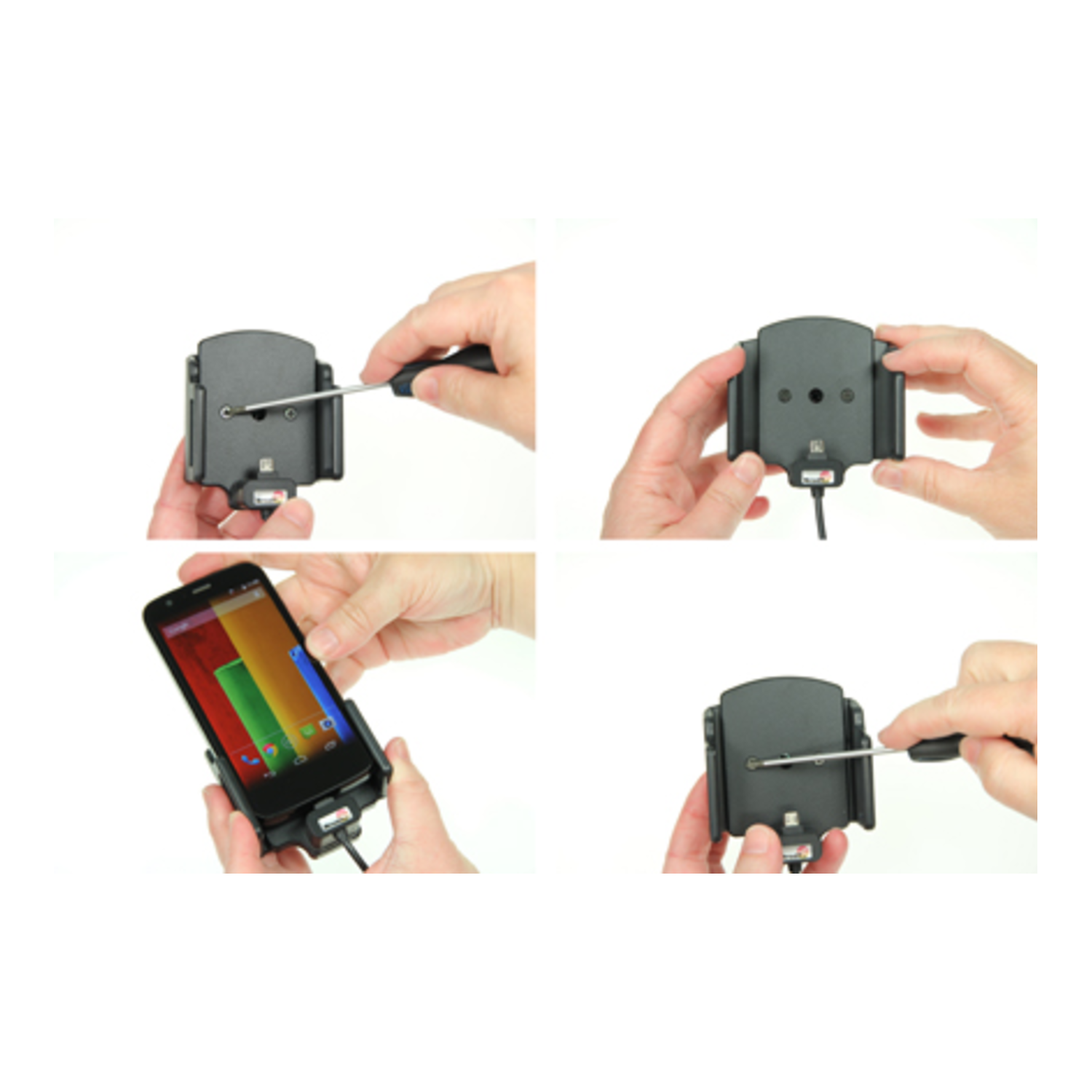

Schritt 2: Justierung von Halterung: Die Schrauben in der Mitte der Halterung lösen. Die Seiten der Halterung seitwärts ziehen um die Halterung zu öffnen. Das Gerät in die Halterung platzieren so dass sich der Anschluss richtig im Platz sitzt. Die Seiten der Halterung zusammen drücken um die Grösse zu einstellen. Das Gerät vorsichtig entfernen ohne die Position den Seiten zu ändern. Die Schrauben in der Mitte der Halterung festziehen.

---

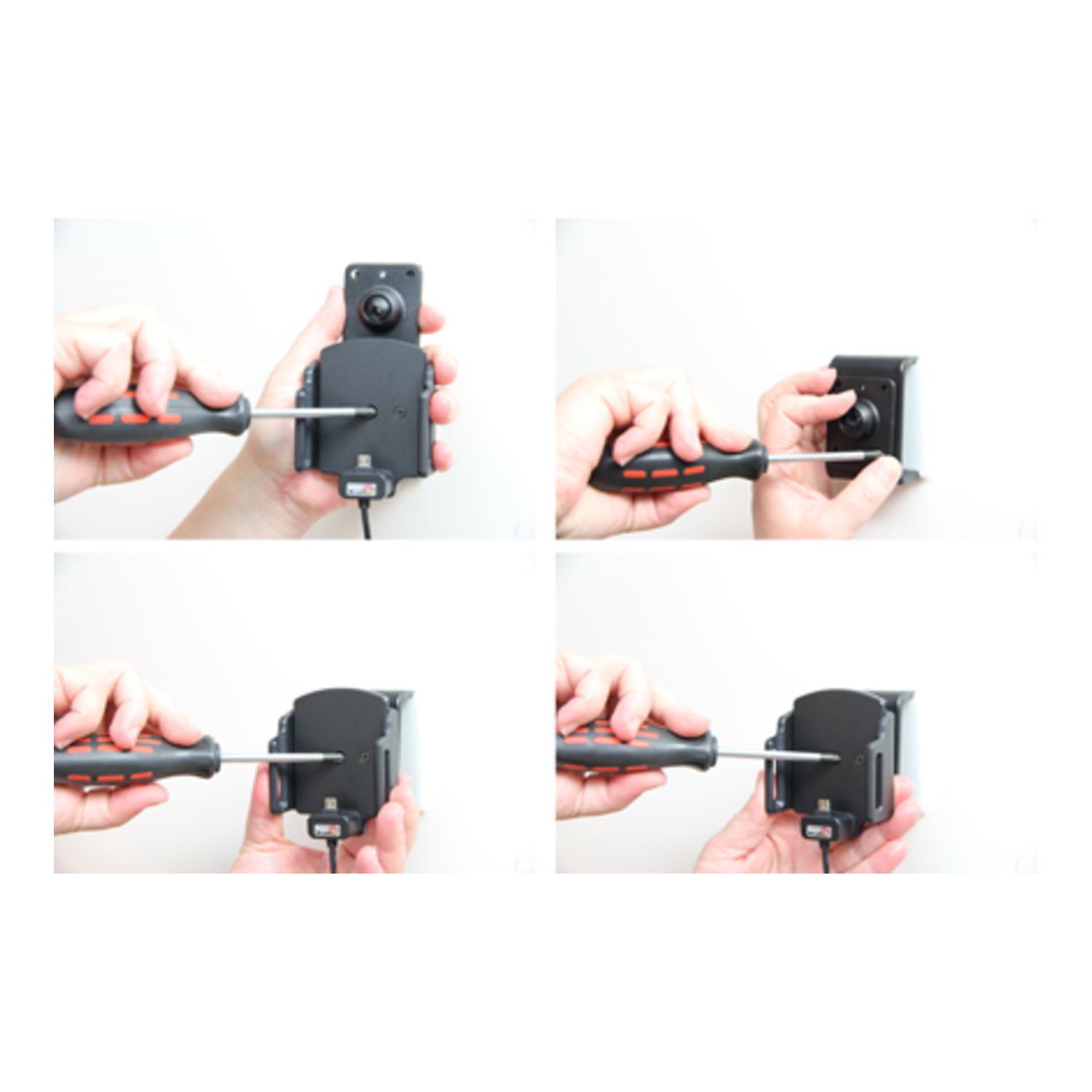

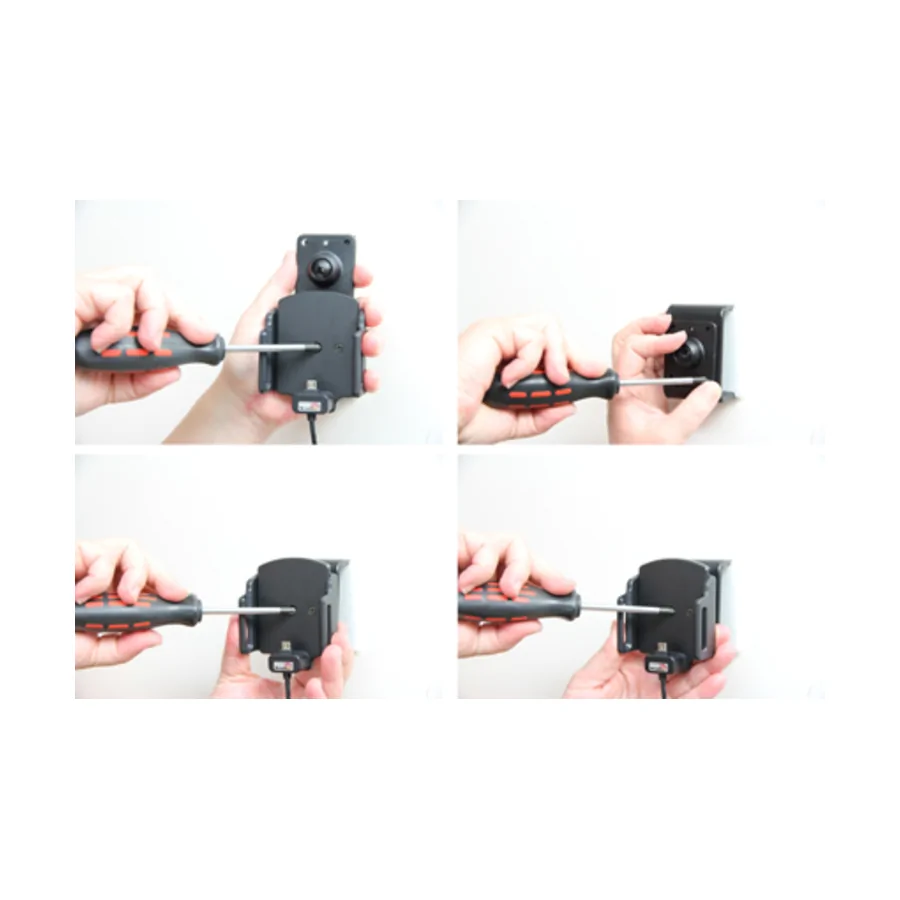

Schritt 3: Montage von Halterung: Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen und mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise platzieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube ein wenig anziehen, nur so dass sie befestigt ist. Die Halterung ziehen und leicht angespannt halten, gleichzeitig die Schraube festziehen so dass die Halterung an der Kugelgelenk sitzt. Zuerst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann.

---

Die Halterung ist montiert.

---
